Для начинающих как читать электрические схемы: учимся правильно разбираться

Как научиться читать принципиальные схемы

На самом деле есть только несколько способов. Это теория и практика. Если вы выучите обозначение радиодеталей, это еще не значит, что вы выучили схемотехнику. Это все равно, что выучить азбуку, но без грамматики и практики вы не выучите язык.

Например простая схема усилителя на одном транзисторе.

Вход X1 плюс (левый или правый канал), X2 минус. Звуковой сигнал поступает на электролитический конденсатор C1. Он защищает транзистор VT1 от замыкания, поскольку транзистор VT1 постоянно открыт при помощи делителя напряжения на R1 и R2. Делитель напряжения устанавливает рабочую точку на базе транзистора VT1, и транзистор не искажает входной сигнал. Резистор R3 и конденсатор C2, которые подключены к эмиттеру транзистора VT1, выполняют функцию термостабилизации рабочей точки при повышении температуры транзистора. Электролитический конденсатор C3 накапливает и фильтрует питающее напряжение. Динамическая головка BF1 служит выходом звукового сигнала.

Можно ли это понять, только выучив обозначения радиодеталей без схемотехники и теории? Навряд-ли.

Еще сложнее дело обстоит с цифровой техникой.

Что это за микроконтроллер, какие он функции выполняет, какая прошивка и какие фьюзы в нем установлены? А вторая микросхема, какой это усилитель? Без даташитов и описания к схеме не получится понять ее работу.Изучайте схемотехнику, теорию и практику. Просто выучив название деталей не получится разобраться в схемотехнике. Обозначение радиодеталей выучиться само по себе по мере практики и накопления знаний. Еще все зависит от выбранной отрасли. У связистов одна схемотехника, у ремонтников мобильной техники другая. А те, кто занимается звуком, не очень поймут электриков. Как и наоборот. Чтобы понять другую отрасль, ее схемотехнику и принципы работы нужно в нее погрузиться.

Поэтому, не следует строить иллюзии. Изучайте схемотехнику и собирайте схемы.

Принципиальные схемы помогают собирать устройства, и при изучении теории, понимать работу устройства. Без знаний и опыта, схема это просто схема.

Структурная схема.

Когда хотят в общих чертах рассказать о каком-либо электрическом устройстве (приборе), то при объяснении используют упрощенный вариант схемы устройства, составленный лишь из основных функциональных частей (блоков) с указанием их назначения и взаимосвязей. Такую упрощенную схему называют структурной.

На структурной схеме основные блоки прибора изображают прямоугольниками, внутри которых вписывают наименование блока. Связи между блоками и направление сигнала от одного блока к другому указывают соединительными линиями со стрелками. Блоки располагают в соответствии с последовательностью направления сигнала, а чтобы это было наиболее наглядно и читабельно, их стараются располагать в один ряд слева направо.

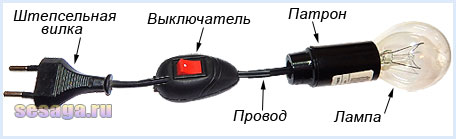

Для примера нарисуем структурную схему настольной лампы, но возьмем ее упрощенный вариант. То есть уберем корпус и оставим только провод, штепсельную вилку, выключатель и патрон с лампой накаливания.

Теперь нарисуем структурную схему упрощенной настольной лампы, где первый прямоугольник будет условно представлять штепсельную вилку, второй – выключатель, третий – лампу накаливания.

Схема в общих чертах дает представление об устройстве настольной лампы, из каких функциональных блоков она состоит, последовательность расположения блоков и как они между собой связаны

Что же находится внутри блоков, на схеме не указывается, чтобы не отвлекать внимание на ненужные детали, которые на этапе разработки или ознакомления не существенны

Из схемы понятно, что для настольной лампы необходимы три составляющие: вилка, выключатель и лампа накаливания (светодиодная, энергосберегающая), но при этом совершенно не важно, какими будут эти элементы. Главное понимать, что лампа состоит из трех взаимосвязанных между собой элементов и при отсутствии хотя бы одного работать не будет

Схема также определяет, что для работы настольной лампы необходимо напряжение, которое через вилку, провода и выключатель поступает на лампу накаливания, т.е. раскрывает принцип работы настольной лампы и назначение ее отдельных блоков.

Иногда внутри блока указывают его порядковый номер с последующим описанием функциональности или изображают условные графические обозначения элементов, поясняющие общее назначение каждого блока.

И все же сделать такое простое устройство, как настольная лампа, пользуясь только структурной схемой, невозможно. Слишком мало дано информации о каждом блоке, из-за чего трудно понять, как они работают. Поэтому, чтобы знать и понимать из каких элементов состоит устройство, как эти элементы взаимодействуют друг с другом и как они соединяются электрически, были разработаны принципиальные электрические схемы.

Принципиальная электрическая схема.

На принципиальной схеме сохраняется последовательность и строение структурной схемы, но вместо общих функциональных блоков показывается полный состав элементов устройства (прибора), изображенных в виде условных графических обозначений. Каждая деталь изображена с тем числом выводов, которые имеются у реальных деталей, а соединения между выводами показаны таким образом, чтобы можно было детально проследить все цепи и соединения, и легко понять происходящие процессы и принцип работы прибора.

Для удобства чтения рядом с условным изображением детали указывают ее буквенно-цифровое обозначение, определяющее сведения о детали: функциональное назначение, место расположения и маркировку в схеме. Буквенно-цифровые обозначения указываются в сокращенной форме и состоят из определенного числа букв латинского алфавита и арабских цифр, записанных последовательно, в одну строку и без пробелов.

Буквенное обозначение берется из названия детали и указывается одной или двумя первыми буквами, например, R – резистор, С – конденсатор, VD – диод, VT – транзистор, SA – выключатель, ХР – двухполюсная вилка, EL – лампа осветительная и т.д.

Цифровое обозначение указывает порядковый номер однотипных деталей в схеме, например, R1, R2, R3 и т.д., либо VD10, VD11 и т.д.

Нарисуем принципиальную электрическую схему настольной лампы, а для удобства чтения схемы, на первом этапе, ее основные элементы выделим прямоугольниками зеленого цвета.

Глядя на схему можно сказать, что для питания настольной лампы используется переменное напряжение электрической сети 220 В, которое через штепсельную вилку XР1 и выключатель SA1 подается на лампочку EL1. Что все элементы рассчитаны на рабочее переменное напряжение 220 В, и что работа лампы осуществляется положением контакта выключателя SA1: при замыкании контакта лампочка EL1 загорается, при размыкании — гаснет.

Из схемы видно, что верхний вывод вилки XР1 соединен с левым по схеме выводом контакта выключателя SA1, правый вывод контакта выключателя соединен с верхним выводом лампочки EL1, а нижний вывод лампочки соединен с нижним выводом вилки XР1. Контакт выключателя SA1 показан в разомкнутом состоянии, что соответствует его начальному положению и отключенному состоянию настольной лампы. Электрическая связь между выводами элементов изображена отрезками горизонтальных и вертикальных линий.

И в то же время принципиальная схема нам не дает полного представления о настольной лампе, так как на ней не указаны сведения о конструкции лампы и размерах деталей. Дело в том, что при изучении принципа работы нет необходимости знать, как, например, выполнена лампочка (размер и форма колбы, тип и размер цоколя, сопротивление спирали и т.д.), какую конструкцию имеет выключатель или вилка

Если бы все эти сведения указывались на схеме, они бы только отвлекали внимание на ненужные подробности, не имеющие принципиального значения

Но все же для расширения функциональности на принципиальных схемах указывают некоторую часть конструктивных данных элементов (мощность, тип, способ соединения), потому как в ряде случаев именно она оказывается главным и единственным документом, на который ориентируются при изготовлении, налаживании, обслуживании и ремонте аппаратуры.

Если же сравнивать структурную и принципиальную схемы, то общим для них является порядок расположения элементов и путь прохождения сигнала (в нашем случае электрического тока), который идет слева направо, т.е. в направлении привычном для обычного чтения. Однако на монтажных платах, шасси или панелях реальных устройств элементы могут располагаться иначе, подчиняясь правилам, направленным на сведение к минимуму паразитных связей между отдельными элементами, узлами, блоками. Поэтому расположение элементов внутри реального устройства может не соответствовать принципиальной схеме.

Рассмотренные структурная и принципиальная схемы предназначены в основном для изучения принципа работы, и в зависимости от вида дают наглядное представление о функциональной или элементной структуре. Чтобы иметь представление о конструктивном исполнении настольной лампы, примерном расположении элементов и способах соединения между ними служит схема соединений или монтажная схема.

Образец СПОЗУ

Заказав разработку СПОЗУ в , заказчик получит наруки образец следующего типа:

При выполнении группового подсчета по нескольким столбцам я получаю сообщение об ошибке. Вот мой фрейм данных, а также пример, который просто помечает отдельные группы «b» и «c».

Однако, когда пример немного изменяется, так что count () вызывается вместо grouper.group_info , появляется ошибка.

оценивать df.groupby().count() в интерактивной сессии:

Это целый DataFrame. Это, вероятно, не то, что вы хотите назначить для нового столбца df (На самом деле, вы не можете назначить столбец DataFrame, поэтому возникает загадочное исключение.).

Если вы хотите создать новый столбец, который подсчитывает количество строк в каждой группе, вы можете использовать

В ремонте тоже пригодится:

• Детский плед крючком для новорожденных схемы
• Керамическая плитка pamesa испания
• Нужно ли удобрять грядки осенью

Самый простой усилитель звука

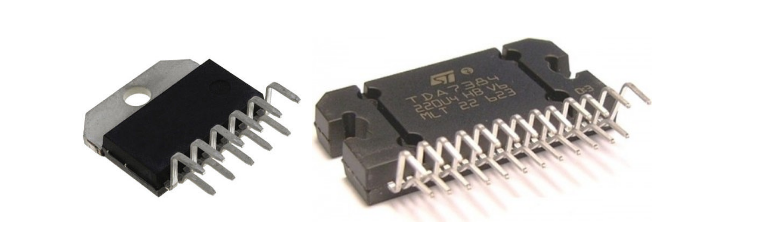

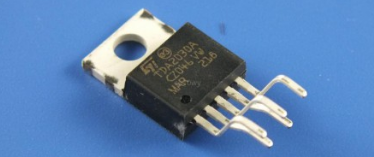

В настоящий момент большая часть потребительской аудиотехники производится с использованием микросхем, в частности TDA, производимых Phillips.

Сейчас они повсеместно используются в автомобильной аудиотехнике, магнитолах, сабвуферах, системах домашних кинотеатров и других вариантах аудиоусилителей. Их популярность и дешевизна сделали их доступными в любом магазине радиоэлектронных компонентов, самых разных конфигураций и мощности.

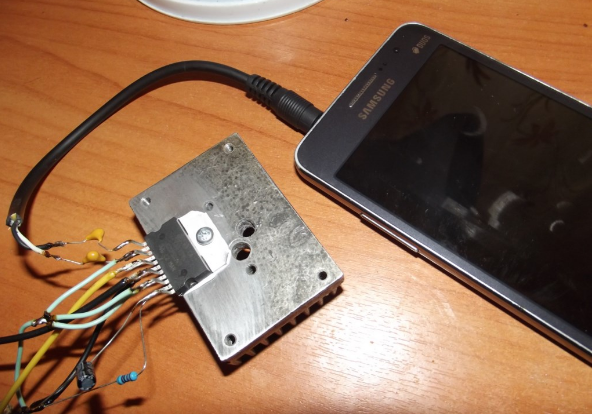

Чтобы собрать из них своими руками «усилок», достаточно припаять несколько деталей к ножкам, прикрепить конструкцию к радиатору, поскольку схема очень сильно греется, и сделать выводы на плеер, динамики и сеть. Готово.

Поэтому – осторожность и терпение

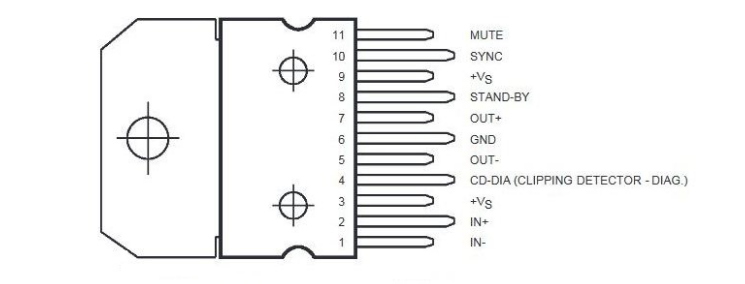

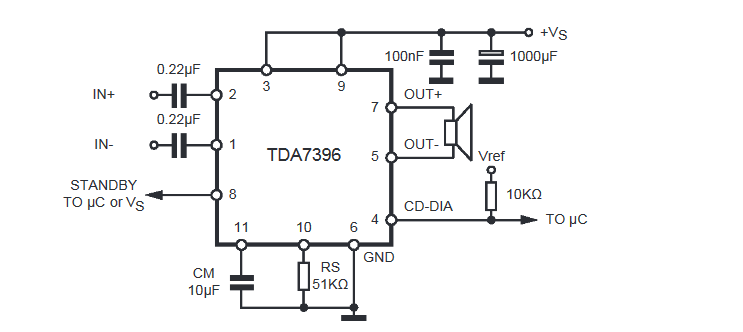

Вариант одноканального усилителя на TDA7396

Характеристики усилителя: при нагрузке в 2 Ом до 45 Ватт. Хватит чтобы устроить дискотеку в комнате, да и с соседями поделиться настроением.

Что такое электрическая схема?

Так же существуют электрические схемы автомобиля отдельных узлов, которые более подробно раскрывают суть работы электроники автомобиля.

Обычно на современных схемах это обозначают так: Чтоб уж совсем наглядно показать этот момент

Сегодня с таким стремительным развитием технологий очень важно знать, как читать электросхемы автомобилей

Также читать электросхему необходимо тем водителям, у которых есть прицеп, поскольку зачастую возникают сложности в его подключении своими руками к системе

В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно

Сюда приходит только управляющее положительное напряжение. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. В этом месте может быть пересечение дорожек или спайка из проводков.

Статья по теме: Розетка для проводов в стене

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

Как устроено электрооборудование любого автомобиля? Уметь разбираться в схеме должны и те автолюбители, которые периодически пользуются прицепом, поскольку часто наши соотечественники сталкиваются с проблемой подключения. Временно можно подпилить отверстия крепления до овальных форм и сместить датчик относительно своей оси. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля.

Например вот: Почти над каждым проводом есть числа. Основные аспекты правильного чтения электросхемы оборудования Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. Электросхемы — это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно.

Что представляют собой автомобильные электросхемы?

В таких электросхемах проводники могут быть указаны отрезками или с разрывами. И вот, разбираясь с принципиальной электросхемой своего автомобиля, и показывая своему знакомому, я увидел не понимание в его глазах, и желание чтобы от него отстали. В случае отклонения показателей от указанных значений в таблице, датчик будет врать.

Номера, указанные на узлах, должны соответствовать реальным цифрам. На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом. Таких датчиков существует 2 типа: контактные и бесконтактные. Зачем они нужны?
Учимся читать электросхему автомобиля. Часть 3. Автоэлектрика.

как научиться читать электросхемы

условные графические обозначения электросхем

Как научиться читать электросхемы? Помните букварь? Схемы тоже имеют алфавит, из символов которого строится графическое описание. Условных графических обозначений электросхем столько, что наша страница вытянется длинной лентой. Возьмем несколько обозначений — основу принципиальных электросхем . Символы по умолчанию находятся в предстартовом состоянии. С нормально замкнутым и разомкнутым контактом все ясно, буквенные обозначения им присваиваются по принадлежности к аппарату. Нормально замкнутый контакт еще называют размыкающим, а нормально разомкнутый — замыкающим. Трудности могут возникнуть с реле времени. Растолкую не по-научному.Что обозначают надписи на контактах. Например, КТ1.1 означает, что контакт принадлежит реле времени КТ №1, соответственно, катушка его тоже КТ1. У нас, правда, только одно реле, но если бы их было два, то второе обозначили бы КТ2. Вторая цифра после точки обозначает порядковый номер контакта аппарата. Контакты второго аппарата обозначились бы так: КТ2.1, КТ2.2 и т.д. Если в схеме только один аппарат, его не нумеруют, а просто именуют в соответствии с условными графическими обозначениями электросхем (в нашем примере — КТ, а его контакты — КТ1, КТ2, КТ3 и КТ4; я в таблице обозначил КТ цифрой 1 для большей наглядности). То же самое и с одним контактом реле в схеме: он бы обозначился по имени владельца — просто КТ. Если в схеме два реле времени (КТ1 и КТ2), и у каждого по одному контакту, эти контакты обозначатся также по принадлежности к номеру аппарата — КТ1 и КТ2. Такая система обозначений применяется для всех элементов электросхемы.Как работают контакты реле времени. Контакт КТ1.1 до включения разомкнут

Обратим внимание на стрелку сверху контакта: стрелка как бы показывает, что тянет контакт кверху и не хочет, чтобы включился. При подаче напряжения пройдет немного времени (время задержки), и контакт пересилит стрелку

Этот период и называется задержкой при включении. При снятии напряжения стрелка не мешает, а тянет контакт на отключение. По-другому работает контакт КТ1.2: его стрелка при включении старается помочь контакту замкнуться, при снятии напряжения упирается, не давая контакту вернуться. Такой режим называется задержкой на последующее отключение. По этому принципу работают и КТ1.3, и КТ1.4. Главное, уяснить, когда стрелка мешает контакту, а когда помогает. Для закрепления материала предлагаю простенькую схему с подключением реле времени . Если условные графические обозначения электросхем понятны, пойдем дальше. Сейчас из нашего алфавита составим слово «МАМА». Допустим, это будет

подключение электромагнитного пускателя

На схеме появились цифры. Это точки соединения элементов схемы. При монтаже провода связываются пучками, и в пучках не разобраться, что куда идет. Для этого концы проводов маркируются. Сейчас мы знаем, что 1 и 2 провод идут к месту подключения питания (пусть будет 380V). Берем пускатель и подключаем катушку (на 380V) проводом 2 к напряжению. Другой вывод катушки проводом 5 соединяем с пусковой кнопкой SB1. Если провод 3 от кнопки «пуск» подключить к напряжению и нажать на нее, катушка притянет контакты пускателя. Но стоит кнопку отпустить, пускатель отключится. Как сделать, чтобы пускатель остался включенным при отпущенной кнопке? Один из контактов пускателя во время включения должен продублировать контакт пусковой кнопки, то есть его выводы присоединяются к выводам кнопки «пуск». Что получается? Кнопку отпустили, а пускатель удерживает себя своим контактом КМ, выполняющим теперь роль пусковой кнопки. Как отключить? Можно выключить рубильник — не всегда удобно, да и опасно. Для этого дана кнопка SB2 «стоп», подключенная проводом 1 к питанию, а проводом 3 — к пусковой кнопке и к блокировочному контакту КМ. При нажатии на нее катушка обесточится, блок-контакт освободится. Первое слово из символов электрической схемы составили, а так оно выглядит в реальности: Теперь, чтобы окончательно снять вопрос о том, как научиться читать электросхемы, попробуем прочитать маленький текст, а назовем его принципиальная электрическая схема тельфера . Также просмотрите: чтение электросхем . принципиальная электросхема.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Цепь 30 — идет от плюсовой клеммы аккумулятора, 15 — от аккумулятора через замок зажигания — «Зажигание 1» Цепь под номером 31 — заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107 Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector). Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.

Соединение проводов в автомобиле — соединительные колодки (Splice)

Помимо разъемов (Connectors) провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок ( в электросхемах на английском — Splice). Обозначаются соединительные колодки, как вы видите на рисунке, буквой «S» и порядковым номером, например: S202, S301.

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение предохранителей на электросхемах

Еще один элемент электрической схемы, передающий энергию — предохранитель. Предохранители в автомобиле имеют два обозначения: Ef — предохранитель в моторном отсеке (engine fuse) и F (fuse) — предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока ( в Амперах), на который он рассчитан. Все предохранители расположены рядом — в блоках предохранителей и реле.

Обозначение автомобильных реле: распиновка, контакты

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле, как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

Условные обозначения автомобильных датчиков на схемах

1. Датчик холостого хода (ДХХ)
2. Электронный блок управления (ЭБУ) двигателем
3. Датчик температуры охлаждающей жидкости
4. Датчик положения дроссельной заслонки (ДПДЗ)
5. Датчик абсолютного давления воздуха во впускном коллекторе (ДАД)
6. Датчик давления в системе кондиционирования
7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

Как читать автомобильные электрические схемы для новичков

Для того что бы понимать содержимое схемы, надо знать соответствие между символами схемы и реальными элементами устройства. Какие функции эти устройства выполняют и как между собой взаимодействуют.

Определимся с терминами:

• Элемент схемы — составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение.
• Устройство — совокупность элементов, представляющая единую конструкцию (блок, плата, и т.п.).
• Схема принципиальная (полная) — схема, определяющая полный состав элементов и связей между ними, и как правило, дающая детальное представление о принципах работы изделия . Схемами принципиальными пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Они служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей.
• Схема соединений (монтажная) — схема, показывающая соединения составных частей изделия и определяющая провода, жгуты, кабели , которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, и т.п.).
• Схема расположения — схема, определяющая относительное расположение составных частей изделия, а при необходимости, также жгутов, проводов, кабелей и т.п.
• Жгут — совокупность проводов упакованных определенным образом в единое целое.

В схемах электрооборудования автомобилей схемы принципиальная, монтажная, расположения — объеденены в одну в упрощенном виде, упрощение касается схем монтажных и расположения. На схемах, устройства имеют рисунок в какой то степени соответствующий их внешнему виду, и расположены они по схеме также (вид сверху) как и в реальности физически, с определенным упрощением. Такое совмещение касается схем в основном автомобилей ранних выпусков. Схемы современных автомобилей выполнены иначе, ввиду существенного усложнения электрооборудования, схема расположения выполняется отдельно.

При чтении схем надо знать основополагающие принципы:

1. Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух (основного и дополнительного). Дополнительным цветом наносятся штрихи поперечные или продольные.
2. В пределах одного жгута, провода одинаковой маркировки имеют гальваническое соединение (физически соеденены между собой).
3. На схемах провод при входе в жгут имеет наклон в сторону, куда он проложен.
4. Черным цветом, как правило, обозначается провод имеющий соединение с корпусом автомобиля (массой).
5. Положение контактов реле указаны в состоянии, когда через их обмотку не протекает ток. По исходному состоянию, контакты реле различаются — на нормально замкнутые и нормально разомкнутые.
6. Некоторые провода имеют цифровое обозначение в месте подключения к устройству, которое позволяет не прослеживая цепь определить откуда он идет. Смотрите таблицу.

Согласно стандарту DIN 72552 (часто используемые значения):

Для чего нужно уметь читать электрические схемы?

Такие знания не нужны были владельцам первых автомобилей. Дело в том, что их электрооборудование было ограниченным, что позволяло легко запомнить связь элементов цепи и выучить все провода наизусть. Другое дело современные автомобили, где монтируется большое количество электротехнических устройств и приборов. Вот тут электрическая схема понадобится в обязательном порядке.

Умение читать схему может понадобиться вам при эксплуатации любого автомобиля. Это поможет вам легко найти и устранить мелкие неисправности связанные с отказом того или иного электрического прибора. Ведь диагностика неисправностей и затем последующий ремонт могут обойтись в довольно немалую сумму. Почему бы не сделать это самостоятельно?

В другом случае, знание схемы поможет вам при подключении новых электрических приборов. Многим водителям схема помогает осуществить монтаж сигнализации, автозапуска и многих других устройств, где подключение к бортовой сети автомобиля является обязательным.

Многие водители затрудняются с подключением цепи прицепа к электрической сети автомобиля. Знание элементов схемы поможет вам быстро найти неисправность и произвести ее оперативное устранение.

Как правильно составлять схему

Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.

Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.

Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.
