Самостоятельно собираем компрессор для покраски авто

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.
3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

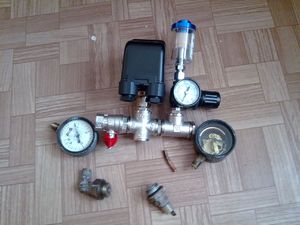

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 ат.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Работа собранного своими руками агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Подлежит ли компрессор ремонту

Как правило, реле при ремонте необходимо прозвонить. Также нужно заменить масло в устройстве. Если компрессор и после этого не работает, то предпринимать что-то ещё смысла нет, дальнейший ремонт нужно остановить. Лучше такой автокомпрессор выбросить и сделать новый. К тому же его цена не будет превышать полторы тысячи рублей.

К слову, в качестве исходного материала для компрессора можно использовать и двигатель внутреннего сгорания с нагнетателем. Таким образом можно получить достойный аппарат с большой мощностью. Тем более что поршневая группа обеспечена высоким запасом мощности. Если есть возможность и желание, можно найти его за довольно низкую цену в отличном состоянии. При таком варианте систему зажигания, впуска и выхлопа нужно удалить. Для его успешной работы достаточно смазки поршней, системы охлаждения и герметичности.

Подобные конструкции можно сделать из газового баллона. Есть и мембранные компрессоры.

Originally posted 2018-04-06 09:12:27.

4 Самодельный компрессор – простой способ изготовления

Самый простой и эффективный способ изготовить компрессор своими руками – сделать его из старой автомобильной камеры. Для этого вам потребуется:

• автомобильная камера с покрышкой или без таковой,
• автомобильный насос с подключенным манометром,
• дополнительный ниппель,
• комплект для ремонта (шило, резина и т. д.)

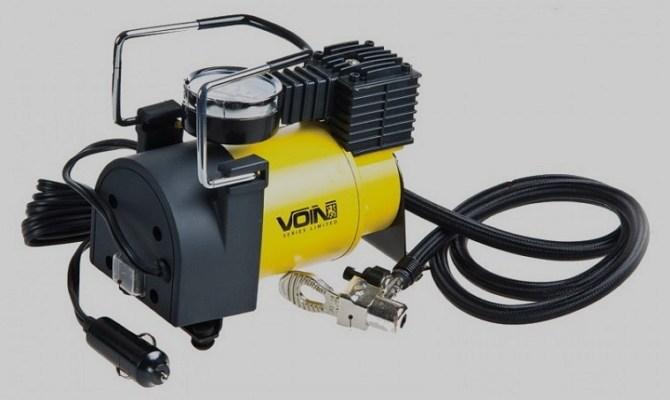

Автомобильный насос с подключенным манометром

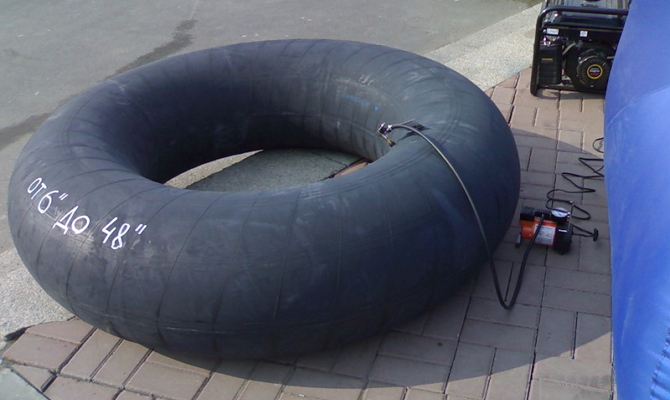

В нашем случае камера выполняет роль ресивера, а насос нагнетает давление. Сначала необходимо проверить камеру на герметичность, для этого нужно накачать ее насосом и проверить на наличие утечек воздуха. При наличии утечки необходимо вулканизировать резину. Далее проделываем дополнительное отверстие под нипель, через который будет выходить воздух. Родной ниппель также следует оставить, он будет служить клапаном, который удерживает избыточное давление.

Проверка камеры на герметичность

Далее подключаем краскопульт и определяем необходимый уровень давления в ресивере с помощью встроенного в насос барометра. Краску можно распылять на какую-нибудь ровную поверхность, она должна наноситься равномерно. Определив нужное давление, слегка ослабьте шланг насоса, чтобы самодельный компрессор не изменял давление (особенно если в насосе нет спускного механизма). После работ следите за тем, чтобы в камеру не попадала влага, иначе краска будет получаться размытой.

Самодельный компрессор намного эффективнее баллончика с краской, а учитывая стоимость профессиональных комплектов, иногда целесообразно сделать его своими руками. Существуют и другие способы, однако для них необходимо больше деталей (двигатель, переходники, редуктор и т. д.) и без профессиональных знаний не обойтись.

Необходимые материалы

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

• манометр;
• редуктор с фильтром защиты от масла и влаги;
• реле для регулировки давления;
• фильтр очистки для бензиновых двигателей;
• крестовина для воды с резьбой внутри;
• переходники резьбовые;
• хомуты;
• мотор;
• ресивер;
• масло для двигателя;
• выключатель под напряжение в 220В;

Материалы для самодельного компрессора

• трубки из латуни;
• маслостойкий шланг;
• деревянная доска;
• шприц;
• средство для удаления ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• эмаль для металла;
• пилка или напильник
• колеса от мебели;
• фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Демонтажные работы с холодильником

Для того чтобы скрафтить мини-компрессор своими руками, необходимо подготовиться к работе. Для начала требуется снять компрессор непосредственно с холодильника. Это первоначальный этап. Он располагается в задней части холодильника снизу. Чтобы его снять, следует подготовить набор основных инструментов: плоскогубцы, набор ключей и отвёртки (фигурную и обычную).

На самом компрессоре есть две трубки, которые соединяются с системой охлаждения холодильника. Их необходимо откусить с помощью кусачек или плоскогубцев. Отпиливать их ножовкой по металлу категорически запрещено, поскольку при распиливании мелкие части металла могут попасть в мотор, что может привести к катастрофическим последствиям.

После этого требуется снять пусковое реле. Оно имеет вид обычной коробки чёрного цвета с торчащими проводками из неё. Для начала необходимо открутить крепления, а потом перекусить провода, ведущие к вилке. Не нужно забывать отметить верхнюю и нижнюю часть реле, чтобы потом не было ошибки при установлении. Также надо забрать все элементы крепления агрегата, их тоже можно с пользой применить при изготовлении компрессора высокого давления своими руками.

Срок службы нагнетателя

Степень износа двигателя определяется, в первую очередь, по рабочей температуре перепускной головки компрессора. Производители обычно не указывают данные такого типа, однако можно косвенно определить степень нагрева. Чем выше частота вращения исполнительного механизма, тем до более высокой температуры нагревается головка компрессора. Следовательно, при одинаковой производительности двух моделей, целесообразней выбирать ту, которая более низкооборотная. Такой агрегат при прочих равных условиях прослужит дольше.

Существенным недостатком всех более-менее приличных и надежных моделей является их высокая стоимость. Если компрессорная установка требуется для покраски автомобиля реже чем два раза в год, затраты на приобретение готовой продукции окупятся не скоро.

Есть альтернативный вариант, при котором можно не сильно тратиться и создать надежное устройство. Рассмотрим, как сделать компрессор для аэрографа своими руками, избегая лишних растрат.

Профессиональные и бытовые агрегаты

При выборе компрессора следует знать, в чем заключаются основные отличия бытового агрегата от профессионального.

Некоторая часть профессиональных компрессоров и все виды бытовых питаются от 220-вольтовой сети. Этот факт обуславливается малой мощностью приводного двигателя, не превышающей трех киловатт. Если речь идет о моделях более мощных, которые являются уже серьезной, профессиональной техникой, для их употребления в быту необходима реконструкция схемы питания. Это может обусловить понижение заявленных параметров.

По мнению пользователей, второй показатель, отличающий высокопрофессиональные модели от хозяйственных, — это производительность. Для обеспечения домашних потребностей не требуется приобретать сверхмощное устройство, характеристики которого входят более 350 литров за минуту, а изменяемость рабочего давления бывает в пределах от 8 до 10 атмосфер. Такая производительность будет актуальна для синхронной работы многих мощных пневматических приспособлений. А это в бытовых условиях практически никогда не требуется.

Также согласно оценкам пользователей, есть еще одна характеристика, которая отличает бытовой и профессиональный агрегаты. Это, конечно, стоимость. Соответственно, в продаже сегодня можно обнаружить не только собственно компрессор, но и целую компрессорную станцию, если это необходимо.

Приборы, рассчитанные на использование в бытовых, хозяйственных целях, стоят в пределах 1500 рублей. При помощи такого агрегата можно быстро и безо всяких трудозатрат, например, накачать покрышку. Если же перед пользователем каждый день стоит задача подключения перфоратора или окрашивания, оптимальнее всего будет выбор устройств, стоимость которых будет порядка 20000 рублей. Впрочем, стартовая цена подобных моделей начинается от 5000 рублей. Это очень удобно для тех, кто решил попробовать возможности или стеснен в средствах.

Если на полке магазина такой агрегат имеет цену выше 20 тысяч, это означает, что перед нами серьезное устройство профессионального назначения

Также важно рассмотреть и различия устройств от технических характеристик. Согласно отзывам и мнению пользователей, еще одним принципиальным значением для выбора компрессора есть время бесперебойной и непрерывной работы

Чем более длительно прибор будет способен перекачивать сжатый воздух без перекаливания элементов, тем в большей степени его можно причислить к профессиональному оборудованию.

Как изготовить из баллончика?

Еще один вариант создания хорошего и мощного краскопульта – самый простой аэрозольный баллон. Такое решение дешевое и несложное в реализации. Для воплощения в жизнь такой идеи потребуется иметь:

ниппель либо камеру от велоколеса;
бутылку из пластика, что будет иметь требуемый объем (в ней не должно быть дефектов);
баллончик аэрозольного типа – особое внимание следует уделить качеству распылителя, чтобы он проработал длительный срок;
ручной насос для велосипеда;
ножовку по металлу.

Многие компоненты можно найти у себя в гараже, что удешевляет создание подобного приспособления.

Процесс сборки будет выглядеть следующим образом.

От подобранной велопокрышки будет необходим ниппель, что может пропускать воздух лишь в одном направлении.
В бутылке нужно будет проделать дырку, подходящую под ниппель. Она будет емкостью для краски.
Закрепляем там ниппель на внутренней стенке

Следует принимать во внимание, что соединение должно отличаться герметичностью. Ниппель будет отвечать за подачу краски.
Верхнюю область баллончика нужно отпилить при помощи ножовки по металлу

Сделать это требуется так, чтобы получившийся результат идеально совпал с размером пробки.
Соединить распылитель баллончика и бутылку потребуется с применением сварки холодного типа. Данное решение обеспечит максимально хорошее крепление. Это обусловлено тем, что на конструкцию будет оказываться довольно высокое давление.

Как сделать краскопульт своими руками, смотрите в видео ниже.

Популярные модели

В последнее время все чаще приобретаются компрессоры именно для бытового использования. Это обусловлено ростом частных владений и, соответственно, увеличением различных технических задач, которые необходимо решать при минимальных трудовых и финансовых затратах.

Ниже представлен список и описание моделей, которые подходят под категорию максимально надежного оборудования. Его можно полноценно применять для удовлетворения как домашних нужд, так и использовать на производстве, в строительстве, в автомобилестроении и их обслуживании

Мы советуем обратить внимание на следующие модели, которые уже заслужили уважение многих покупателей и пользуются востребованностью

FUBAG HANDY AIR OL 195. Представленный безмасляный коаксиальный прибор занимает промежуточную нишу между устройствами автомобильного типа и бытовыми приборами. Агрегат имеет небольшие размеры и значительную производительность, составляющую 180 литров в минуту. Эти характеристики позволяют прибору выдавать давление, равное отметке восьми бар.

В качестве центральной отличительной особенности выдвигается эксплуатация двигателя, мощность которого достигает 1,1 киловатта. Питается прибор от обычной розетки с напряжением 220 В. Воздушные компрессоры FUBAG HANDY AIR OL 195 не придется производить ремонт довольно долгое время после приобретения, поэтому выбрать вышеописанное устройство вполне целесообразно.

Необходимо учитывать тот факт, что в системе отсутствует ресивер, а это стесняет возможности эксплуатации компрессора, но его эффективности будет достаточно для контактирования с пневматическим инструментом малой мощности. Кроме прочего, его по праву оценивают владельцы автомобилей.

PRORAB 2024 А. По сравнению с моделью, описанной выше, данная марка отличается простотой в эксплуатации. В частности, она не предполагает необходимости заливки масла перед первым пуском. В дальнейшем пользователь должен будет лишь контролировать в баке уровень масла. Прибор питается от бытовой сети 220 В и имеет мощность, эквивалентную 1,5 киловаттам. Это дает возможность достичь производительности, составляющей 206 литров за минуту. Соответственно, пользователь сможет рассчитывать на выходное давление, равное 8 бар.

Ключевым отличием выступает присутствие ресивера на 24 литра, представляющего собой емкость для накопления сжатого воздуха. Это дает возможность аппарату по максимуму обеспечивать возможное выходное давление. Посредством данного прибора вы можете эффективно экономить электричество, поскольку конструкция подразумевает наличие автоматики. Она дает возможность агрегату переключаться с холостого хода на рабочий режим и обратно.

Inforce PROFline РС 1600/24 04−06−02

Любителям бытовых компактных моделей можно обратить внимание на этот электрический воздушный компрессор. Данное оборудование обладает медной обмоткой мотора

Проводя сравнения с алюминиевыми моделями, можно отметить, что ресурс двигателя при «медном» случае увеличен вдвое. Рабочий цикл увеличивается вследствие медленного нагрева. Это оборудование обладает системой защиты от перегрузок.

По достижению компрессором давления в 8 атмосфер он автоматически отключается. Данное значение может быть ослаблено до 4 атмосфер, но в таком случае агрегат снова запустится. Данный компрессор достаточно долговечен, поскольку его ресивер имеет антикоррозионное покрытие, а укомплектовывается кожухом, который защищает от попадания грязи и воды.

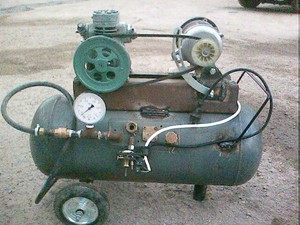

Функциональный самодельный компрессор

Довольно производительное оборудование можно создать при применении элементов, снятых с холодильника. Затратная часть зависит от того, можно ли найти условно бесплатное комплектующее. Высокую мощность и производительность можно достигнуть при применении следующих элементов:

1. Требуется компрессор от бытового холодильника. Найти его можно практически за бесценок.
2. Емкость для ресивера может быть изготовлена из газового баллона, огнетушителя или сварной трубы. Самостоятельно изготовить емкость из листового металла достаточно сложно, так как нужно обеспечить высокую степень герметичности.
3. Требуемая и воздушная арматура. В их качестве можно использовать шланги, трубки, тройники и другие фитинги.
4. Регулятор рабочего давления. В его качестве применяется редуктор различного типа. Рекомендуется отдавать предпочтение конструкциям компактных размеров.
5. Манометры при наличии редуктора. Подобное устройство используется для определения давления в системе.
6. Устанавливаются фильтры, которые предназначены для очистки воздуха на выходе.
7. Отделитель влаги на выходе. Этот элемент требуется для случая, когда применяется компрессор с «мокрой» смазкой.
8. Реле давления. Для обеспечения высокой степени функциональности устройства оно должно позволят проводить регулировку давления в требуемом диапазоне.
9. Аварийный клапан. Есть вероятность того, что давление возрастет до критического значения. В этом случае аварийный клапан проводит сбрасывание излишнего давления.

Такой вариант исполнения может применяться для работы с покраской или накачивания шин, для обеспечения требуемых условий для работы пневматического инструмента. Однако, компрессор холодильника не обеспечивает требуемое давление в системе.

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — м3 в минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды, равной 20 ºC.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации, малыми габаритно-весовыми параметрами, плавностью подачи воздуха и не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но КПД ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

Какой компрессор для покраски выбрать?

Выби­рай­те ком­прес­сор, кото­рый смо­жет удо­вле­тво­рить потреб­но­сти ваше­го крас­ко­пуль­та. Боль­шин­ство  совре­мен­ных крас­ко­пуль­тов тре­бу­ют мно­го воз­ду­ха для рас­пы­ле­ния (200–400 лит­ров в мину­ту) и низ­кое дав­ле­ние. Это озна­ча­ет, что рас­пы­ля­е­мый мате­ри­ал име­ет мень­шую ско­рость, поэто­му мень­ше веро­ят­ность скач­ков при рас­пы­ле­нии. HVLP про­из­во­дит более мяг­кое рас­пы­ле­ние, сокра­ща­ет поте­рю мате­ри­а­ла и уве­ли­чи­ва­ет эффек­тив­ность пере­да­чи мате­ри­а­ла. Для крас­ко­пуль­тов ука­зы­ва­ет­ся рас­ход воз­ду­ха, при кото­ром они будут нор­маль­но рабо­тать. Выход­ная про­из­во­ди­тель­ность ком­прес­со­ра явля­ет­ся реша­ю­щим пара­мет­ром для нор­маль­но­го функ­ци­о­ни­ро­ва­ния покра­соч­но­го писто­ле­та. Этот пара­метр ука­зы­ва­ет, смо­жет ли ком­прес­сор доста­точ­но быст­ро сжать воз­дух, что­бы поспеть за краскопультом.

Суще­ству­ют так­же крас­ко­пуль­ты LVLP, кото­рые подоб­ны крас­ко­пуль­там HVLP, но тре­бу­ют мень­ший объ­ём воз­ду­ха для рас­пы­ле­ния (LVLP – Low Volume Low Pressure, низ­кий объ­ём и низ­кое дав­ле­ние). Такие крас­ко­пуль­ты могут тре­бо­вать менее 200 лит­ров воз­ду­ха в мину­ту для рабо­ты. Выби­рая такой крас­ко­пульт нуж­но учи­ты­вать его недо­стат­ки. Они име­ют низ­кую ско­рость рас­пы­ле­ния и факел мень­ше­го раз­ме­ра. Более подроб­но о крас­ко­пуль­тах може­те про­чи­тать в ста­тье “как выбрать крас­ко­пульт”.

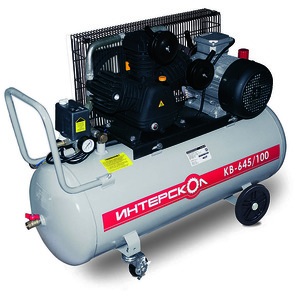

Ком­прес­сор луч­ше брать с запа­сом про­из­во­ди­тель­но­сти (на 20–40%), что­бы он не рабо­тал на пре­де­ле и не грел­ся. Таким обра­зом,  ком­прес­сор будет запус­кать­ся реже, и не будет нагре­вать­ся, что сохра­нит воз­дух более холод­ным и сухим.  Если посто­ян­но соби­ра­е­тесь зани­мать­ся покрас­кой, то луч­ше брать мас­ля­ный ком­прес­сор с ремен­ным при­во­дом, с реси­ве­ром 100 лит­ров и про­из­во­ди­тель­но­стью 440–650 лит­ров в мину­ту. Или же, учи­ты­вай­те все выше­при­ве­дён­ные све­де­ния, и выби­рай­те самый доро­гой и про­из­во­ди­тель­ный ком­прес­сор, кото­рый може­те себе позволить.

Воздушный компрессор средней мощности

Из газового баллона или огнетушителя создается воздушный компрессор средней мощности. Для этого соединяют старый огнетушитель (баллон) и мощный автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата нужно соблюдать следующие правила:

• Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
• Конструкция должна быть хорошо зафиксирована.
• Обязательно изготовляется стальная обрешетка. Это необходимо, если ресивер случайно разорвется.
• Нужно предусмотреть запас давления. Если вы планируете увеличивать давление до 5 атмосфер, то его прочность должна составлять от 10 атмосфер.
• Чтобы компрессор автоматически отключался, когда давление достигнет максимума, устанавливают датчик аварийного отключения. Либо следует установить механический клапан, который при необходимости сделает аварийный сброс давления.
• Нельзя оставлять на долгое время аппарат с высоким давлением, если он применяется в редких случаях. Чтобы поддержать герметичность, хватит 0,5 атмосфер.

Не стоит пренебрегать техникой безопасности: не забывайте про установку аварийных датчиков. Перекаченное колесо просто лопнет, а если взорвется стальной баллон, то можно получить тяжелые увечья.

Изготовить компрессор своими руками несложно. Его конструкция может быть простой или сложной, главное — для чего он предназначен и сколько вы готовы потратить средств на его изготовление. Но не стоит забывать, что аппарат должен отвечать требованиям технической безопасности.

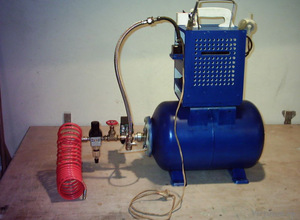

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Компрессор – незаменимая вещь в любом гараже. Но покупать хороший компрессор недешево. Народные умельцы делятся опытом – как собрать компрессор в гараж своими руками из простых и доступных деталей.

Воздушный компрессор – надежный помощник. При помощи направленной струю сжатого воздуха легко очистить авто от пыли и повысить давление в пневматических инструментах для гаража.

При помощи потока сжатого воздуха всегда можно выполнить качественную покраску отдельных деталей или всего кузова автомобиля.

Основное требование к хорошей работе компрессора – воздух должен поступать под равномерным давлением и в нем не должно быть пыли и масла. Если при покраске такие частицы есть в воздухе, подаваемом компрессором, то слой краски наносится неравномерно.

Хороший компрессор заводского производства стоит недешево, но может использоваться как для профессиональной покраски, так и для выполнения качественной эффектной аэрографии. Изучив принципы работы такого устройства, можно изготовить качественный самодельный .

Принцип прост — в герметичной емкости (ресивере) собирается сжатый воздух под давлением. Давление в емкости можно повышать как механически (вручную) так и при помощи автоматики. Постоянно подкачивать давление вручную неудобно, проще в работе автоматическая регулировка.

В компрессорах с автоматикой нужно следить только за регулярной заменой масла в помпе, чтобы предотвратить быстрый износ трущихся деталей.

Струя сжатого воздуха через штуцер поступает к нужному устройству (для покраски, для очистки или для продувки шлангов).
