Масляный насос на ваз 2106: принцип работы, регулировка, ремонт

Рекомендации по ремонту

Чтобы избежать этой неприятности, стоит поглядывать время от времени на шкалу давления масла. Высокое давление — это хорошо, но когда это становится слишком хорошо, то нужно разобрать редукционный клапан и убедиться в его работоспособности. Устранить неисправность поможет замена пружины или прочистка седла клапана.

Засорение клапана может спровоцировать отсутствие оптимального давления в масляном насосе

Вторая крайность, это когда редукционный клапан не держит минимальное давление. Такая ситуация тоже ни к чему хорошему не приводит. Как правило, виной этому стает засорение клапана. Мусор или шлак попадает в посадочную плоскость клапана и не дает ему перекрывать сливной канал. Клапан заклинил, в результате падает давление в системе, а чем это заканчивается ­— известно.

При всех своих достоинствах, такой клапан тоже поддается износу, который рано или поздно проявляется в следующих неисправностях:

• Создание недостаточного давления. Эта неисправность может быть вызвана механическими поломками и часто всего происходит из-за пружины. Со временем этот упругий элемент начинает растягиваться и приоткрывать клапан, даже если давление не слишком большое. Таким образом, оно снижается, и масло не попадает во всех остальные мелкие узлы двигателя.
• Немало важен и человеческий фактор. Если при капитальном ремонте была подобрана пружина не той упругости, то она очень быстро выходит из строя и ставит под угрозу весь механизм.
• Существует и обратный момент первой неисправности – это избыточное давление. Как вы уже поняли, клапан перестает открываться, или открывается недостаточно широко. Это связано с постепенным засорением канала клапана, которое не дает ему нормально открываться. В последствие, масло под давлением выводит из строя сальники и прокладки, а также многие другие важные части механизма.

Чтобы не допустить этого, старайтесь своевременно производить замену масла

При этом, большое внимание обращайте на качество смазывающего вещества

Прежде чем бить тревогу и лезть под капот, необходимо убедиться в наличии неисправности. На приборной панели имеется специальная лампа, которая сигнализирует о недостатке или избытке давления масла. В автомобилях конца прошлого века, помимо лампы, применялся специальное измерительное устройство, которое показывало давление масла. Если лампа загорелась или стрелка отклонилась от нормы, то можно судить о неисправности клапана или недостатке масла в двигателе.

В первую очередь, определите уровень масла. Если он в норме, то приступайте к разборке масляного насоса. Для этого демонтируйте его с двигателя. После разборки насоса клапан можно будет оценить визуально.

При его заклинивании его вытаскивают и промывают в бензине. После этого, непосредственно перед установкой, его смазывают и монтируют обратно.

Не менее внимательно отнеситесь и к специальным каналам клапана. При необходимости проведите их очистку.

Если вы производите капитальный ремонт двигателя, то чистке и смазыванию данный узел не подлежит. В этом случае, устанавливается новый масляный насос.

Но создать давление – это лишь первый шаг. В дальнейшем данный параметр нужно контролировать.

Превышение давления может привести к поломке ключевых узлов двигателя, а его нехватка – к недостаточному смазыванию элементов и их перегреву.

Назначение редукционного клапана масляного насоса – контролировать давление масла, ослаблять или усиливать его.

Реализуется это путем двух действий – открытия прохода (для снижения давления или недопущения серьезных разрушений) или его закрытия (с целью обеспечения нормальной работоспособности системы).

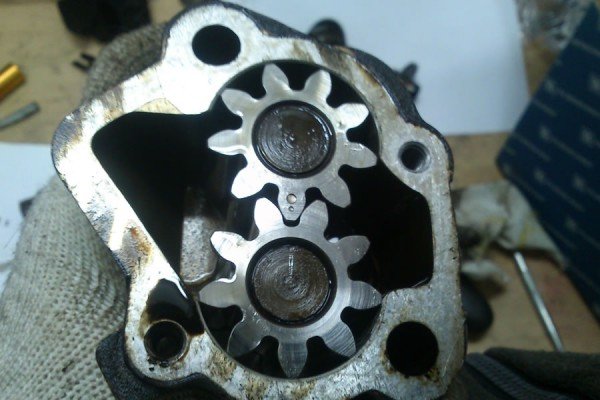

Для этого снимайте и разбирайте масляный насос. После вскрытия вы увидите редукционный клапан и сможете оценить его состояние.

Если он заел, доставайте его, промывайте в бензине и не забудьте смазать. Аналогичные действия по промывке делаются и с топливным насосом .

Особое внимание уделите чистке каналов клапана и диагностике основных элементов. Если пружина вышла из строя, то ее нужно заменить

При этом учтите, что установка нового масляного насоса (редукционного клапана) обязательна после каждого капремонта силового узла.

В дальнейшем своевременно меняйте масло, промывайте двигатель и устанавливайте новый фильтр при каждой замене.

В автомобиле не бывает мелочей. Даже самый незначительный на первый взгляд узел может играть важную роль в общем «оркестре».

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

• Цилиндрический корпус имеет входной и выходной патрубок.
• По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
• Сверху золотник поджат пружиной.
• Сила прижима задается регулировочным винтом.

Давление на входе (Р_н) не вызывает перемещения золотника. Когда давление на выходе (Р_ред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Р_н начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Р_ред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Р_н воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Р_ред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Р_ред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Р_ред.

Как только Р_ред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Р_н начнет увеличиваться. Одновременно этот механизм выполняет и функции обратного клапана.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Позиция золотника определяется равнодействующей Р_ред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан. Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Р_ред также снижается до установленной величины.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

Замена масляного насоса на ВАЗ-2112 16 клапанов фото, видео

Если у вас на панели приборов загорелся красный индикатор, сигнализирующий о недостатке масляного давления в системе, то не спешите бежать в магазин и покупать новый масляный насос.

На видео рассмотрены самые основные причины, почему в двигателе ВАЗ может пропасть давление масла:

Замена масляного насоса

Ничего сложного в замене масляного насоса нет. Загоняем машину на яму, готовим инструмент и за дело.

1. Отключаем аккумулятор. Демонтаж клеммы АКБ для ремонта
2. Сливаем масло в приготовленную тару (пробка на поддоне). Пробка откручивается ключом
3. Домкратим машину, выставляем на хорошую подставку (пенек подойдет в самый раз) и снимаем правое колесо.
4. Снимаем ремень ГРМ. Ремень ГРМ без кожуха.
5. Снимаем шкив и шпонку коленчатого вала (вам нужен будет помощник зажать отверткой маховик).
6. Снимаем крышку картера. Снимаем поддон
7. Снимаем сам маслозаборник.
8. Очищаем сетку маслоприёемника (растворителем либо керосином).
9. И снимаем непосредственно сам масляный насос (6 болтов на блоке цилиндров). Расположение 6 болтов, которые крепят масляный насос, отмечено стрелочками

Сборку масляного насоса проводить в обратном порядке.

Прокладки поддона и масляного насоса обязательно подвергаются замене на новые. Так же новый масляный насос стоит промыть от консервирующей смазки и заполнить его маслом (чтобы исключить при первом запуске после ремонта его сухую работу).

Зачем нужен масляный насос?

Внешний вид насоса

Масляный насос в двигателе предназначен для нагнетания давления в масляной системе, для необходимого смазывающего эффекта всех трущихся деталей ДВС. При недостаточном давлении в системе смазывающий эффект будет малоэффективен, что в свою очередь приведет к непригодности к работе двигателя. В данном случае на панели приборов должна загореться контрольная лампа низкого давления масла. Поэтому не стоит затягивать с ремонтом масляного насоса.

У вас остается два варианта. Поставить машину на станцию технического обслуживания и потерять много времени и денег, либо поменять масляный насос самостоятельно.

Диагностика насоса

Снятый для диагностики масляный насос. Симптомы — течь масла.

Для начала нужно убедиться в исправности самого датчика давления масла — проверить сухой или масляный сам датчик.

Во-вторых, нужно проверить правильно ли подается питание на него или где-то перебит провод. И только после этих процедур, если лампочка не тухнет, вам придется менять масляный насос.

Почему он может сломаться раньше срока?

Течь масла с масляного насоса чревата дорогим ремонтом двигателя

К замене масляного насоса может привести так же и не качественное масло, которое приведет к быстрому засорению сетки маслоприемника и в последующем нехватке масляного давления в системе. Не редко масляный насос мокреет и из под него течет масло. В этих случаях можно обойтись заменой прокладкой и чисткой сетки маслоприемника.

В целом масляный насос не приносит много хлопот владельцам ВАЗ-2112. Он рассчитан на 120 тысяч километров пробега. При покупке нового насоса и запчастей для его ремонта выбирайте оригинальные запчасти. Официальным производителем масляных насосов для ВАЗ-2112 – Тольяттинский завод (ТЗА).

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Устройство редукционного клапана

Зачастую редукционный клапан установлен в перепускном канале масляного насоса

Редукционный клапан в современном двигателе выглядит инфузорией туфелькой по сравнению с другими сложными устройствами. Клапан маслонасоса устроен предельно просто. В двигателях ВАЗ 2110, 2109, 2112, в моторе ЗМЗ 406 он представляет собой шарик, на который постоянно действует пружина. Сила давления пружины на клапан может регулироваться упорным винтом в корпусе масляного насоса. Редукционный клапан в некоторых двигателях имеет автономный корпус, но в большинстве случаев он вмонтирован в перепускной канал масляного насоса.

Клапан расположен между камерой всасывания и камерой сжатия. Как только давление превышает норму, масло давит на клапан сильнее, чем обычно, он открывается и перепускает смазку обратно на вход насоса или в картер. Регулировка величины давления производится упорным винтом, расположенным в корпусе масляного насоса.

Редукционный клапан топливной системы

Еще одним важным местом, где используется подобный клапан, является топливная система

Особенно это важно для дизельных двигателей, где установлен ТНВД. Так как рабочее тело в нем подвергается высоким нагрузкам, поэтому их незначительные колебания могут разрушить важные компоненты. Основная задача редукционного элемента – дозировка топлива на пути к форсункам

Основная задача редукционного элемента – дозировка топлива на пути к форсункам.

Интересно! ТНВД не может регулировать объем топлива, которое он подает. Поэтому подобный элемент крайне важен для нормальной работы автомобиля.

Данный элемент регулирует объем поступающего дизеля. Зачастую ТНВД подает гораздо большее количество топлива, что негативно сказывается на двигателе. Редукционный клапан стравливает излишки, отправляя их обратно в бак. Такой проблемой страдает большинство топливных насосов, поэтому данный элемент крайне важен вне зависимости от марки и модели компонента.

Замена устройства

Плачевное техническое состояние регулятора с клапаном потребует его обновления. В этом случае придется выполнить демонтаж устройства и обратную установку уже нового механизма. Впрочем, иногда выполняется частичное обновление – посредством замены пружины или шестерней. Если же решено производить полную реконструкцию, то следует придерживаться следующей последовательности действий:

В первую очередь, удаляется масляная помпа, которая откроет доступ к насосу и позволит слить жидкость.
Перед сливом масла необходимо разогреть ДВС до рабочих температур, затем открыть отверстие и дождаться, пока жидкость вытечет.
Далее разбирается картер

Снимаются фиксирующие его болты и другая крепежная оснастка.
На этом этапе важно отметить, что вместе с насосом и его контурами может демонтироваться и фильтр. В такой конфигурации, например, устанавливается редукционный клапан давления масла на ВАЗ, где действует комбинированная смазочная система

У полнопоточного фильтра неразборная конструкция, поэтому придется комплексно снимать систему.
На заключительном этапе из трубопровода выделяется уже сам клапан и его смежные механизмы.
Производится установка нового элемента с теми же параметрами.

Водяная система тэп-70

Система охлаждения дизеля тепло­воза ТЭП70 является жидкостной, принудительной, двухконтурной, за­крытого типа. Схема трубопровода водяной системы представлена на рис. 1.

В первом (горячем) контуре во­да, охлаждающая втулки и крышки цилиндров дизеля, выпускные коллек­торы и турбокомпрессор, отдает тепло воздуху в радиаторных секциях холо­дильника 4.

Во втором (холодном) контуре во­да, охлаждающая сначала масло дизе­ля, а затем и наддувочный воздух в трубчатых охладителях (теплообмен никах), отдает тепло воздуху в радиаторных секциях холодильника 2.

Каждый контур циркуляции воды обслуживается своим водяным насосом 19, 20, приводимым во вращение непосредственно от дизеля. Оба контура имеют общий расширительный бак 9 с водомерным стеклом 1.

Система охлаждения работает под, избыточным давлением 0,5-0,75кгс/см 2 . Давление возникает в результате парообразования и изменения объема жидкости в зависимости от режима работы дизеля. Избыточное давление поддерживается предохранительным клапаном 10,

Рис. 1. Схема трубопровода воды (цифры в кружках обозначают номера бирок вентилей, цифры в квадратах обозначают номер, вентилей и кранов, не имеющих бирок):

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Ресурс насосов достаточно большой — несколько сотен тысяч километров пробега. Основными требованиями правильной эксплуатации этого узла является использование качественного масла, регулярная очистка фильтра, а также своевременная доливка и замена. Негативное влияние может оказать некорректный запуск двигателя, особенно в условиях пониженных температур, а также попадание в масло охлаждающей жидкости.

Наиболее распространенными проблемами являются:

• Износ зубьев шестерен или поверхности роторов.
• Увеличение зазоров между основными рабочими элементами и корпусом.
• Коррозия поверхностей.
• Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
• Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным узлам двигателя. При этом негативными для мотора являются как слишком высокое, так и низкое давление. В случае обнаружения неисправностей в маслонасосе в большинстве случаев его полностью меняют на новый.

Неисправности в работе редукционного клапана

Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали.

Существует два основных типа неисправности механизма.

1. Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
2. В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.

Как определить, что сломан именно редукционный клапан?

Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.

Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.

1. Наденьте защитные перчатки. В данный момент подкапотные элементы машины находятся в нагретом состоянии, поэтому вы легко можете обжечься.
2. Нет смысла проверять уровень масла, если вы только что остановились. Должно пройти время, прежде чем оно стечёт в картер. В это время вам нужно обследовать двигатель: поищите свежие масляные подтёки или повреждения картера.
3. Если проблема заключается в поломке картера, вам будет нужно его загерметизировать. Это можно сделать с помощью подручных материалов: обычной тряпки, куска резины и даже скотча.
4. Обследуйте масляный фильтр. Повреждение его прокладки также может быть причиной поломки.
5. Если вышеперечисленные элементы находятся в порядке, следует проверить уровень масла. Делается это специальным щупом с отметками «минимум» и «максимум». В идеале уровень масла должен быть между ними. При недостатке смазочного вещества просто долейте его.

Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.

По этой причине мастера часто рекомендуют менять клапаны после капитального ремонта. Если вы не хотите этого делать, то убедитесь, что система не засорена, прежде чем использовать автомобиль.

Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.

Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения

• пониженное давление масла в нижнем диапазоне оборотов двигателя;
• повышенное давление масла при частоте вращения коленчатого вала свыше 2 тыс. об/мин.

• из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии;
• предохранительный клапан не открывается вследствие загрязнения.

• снять и проверить клапан;
• клапан снять и проверить.

Снять масляный картер, прочистить сетку, если необходимо, заменить трубку.

Редукционный клапан давления масла

Когда насос масла нагоняет давление высокого уровня, детали двигателя не справляются с нагрузкой и выходят из строя. Мы знаем, что починка комплектации движка любого плана является дорогостоящей. Эта проблема решается довольно просто, когда в авто есть редукционный клапан давления. «Редукция» подразумевает уменьшение или ослабление. Учитывая это, любой догадается, что роль редукционного клапана в системе двигателя играет весомую роль. Клапан закрыт до того момента, пока не набирается ключевой показатель. Когда достигнуто рабочее давление, клапан переходит в открытое состояние и в системе поддерживается нужный уровень рабочего давления. Клапан уравнивает давление масла, позволяя сохранять двигатель в изначальном состоянии. Грамотная подборка формулы устройства редуктора даст механизму возможность держать нужное давление на постоянной основе и без перебоев.
