Где стоит реле стартера ваз 2110: признаки неисправностей, проверка и ремонт

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

• cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
• контакты с плюсом окислились – надо их просто почистить;
• бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
• оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
• контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
• якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

• аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
• замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
• концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

• муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
• износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

• отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
• не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
• вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
• шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала. Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Ремонт стартера ВАЗ своими руками

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью

Читать далее >>>

В руководстве по сервисному обслуживанию есть подробная инструкция по замене стартера, а также в ней Вы найдете схему и устройство стартера). Но как правило любой похожий процесс не обходится без трудностей, поэтому разберемся, как отремонтировать стартер на конкретном примере:

Снятие стопорного кольца стартера

Чтобы его вывести, пришлось поддевать плоской отверткой. После замены бендикса стартера, с трудом собрал кольца в обратном положении, но что-то оказалось не так. Оказалось, ограничительное кольцо имеет прорезь для стопорного и должно одеваться с противоположной стороны от бендикса.

Ремонт втягивающего реле стартера

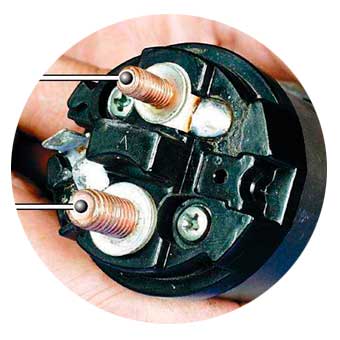

Втягивающее реле стартера (маленькая фигня к которой провода цепляются, также его называют тяговым). Принцип его действия следующий:От замка зажигания на катушки в металлическом корпусе подается 12v. Они втягивают якорь втягивающего реле (металлический грузил концом зацепленный за хвост бендикса). Одним концом он выгоняет бендикс, другим нажимает на рычаг внутри реле, который замыкает «+» контакт идущий от АКБ. Плюс передается щеткам которые заставляют крутиться якорь. Шестеренками крутящий момент передают выдвинувшемуся бендиксу, таким образом, маховик крутится.

При снятии аккуратно, можно легко его сломать, выдернув контакты с обмотки. После откручивания нужно контакты нагревать паяльником, и снимать пластмассу с металлического корпуса. Особого смысла разбирать его нет. К катушкам не залезешь, они как будто залиты пластмассой. Поэтому, в этом случае рекомендуют зачищать медные контакты от рычага, и контакты от болтов. Также можно проверить тестером на наличие контактов.

Проверка втягивающего реле стартера:

1. Обычно «+» подают на плоский контакт от замка зажигания, а «—» на корпус.
2. В альтернативном варианте иначе: «+» плоский контакт и минус на болт к стартеру (точнее на щетки установленные в большем корпусе). Должен проходить щелчок (незабываем засунуть внутрь якорь).

Таким образом, проверкой можно определить причину неисправности стартера. Например, плохой контакт можно исправить, накидав олова на шайбу удерживающую болт контакта.

Цена втягивающего реле стартера около 350р.

Советы по ремонту стартера

1. Перед снятием стартера не забудьте отключить АКБ, иначе будет много искр. Плюсовой контакт от АКБ следует обмотать.
2. Использовать перчатки, будет много смазки.
3. Щетка держатель нового образца лучше тем, что не надо гнуть железяки. Ее пружины держат пластмассовые защелки. Для «заряда» щеток подойдет головка на 22.
4. Для проверки стартера на АКБ в машине, потребуются длинные провода (штатные короткие).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

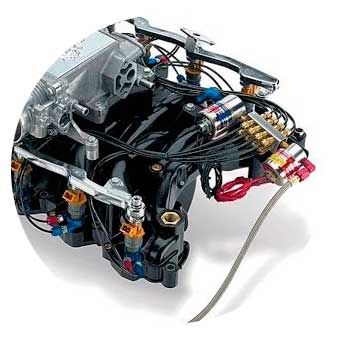

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

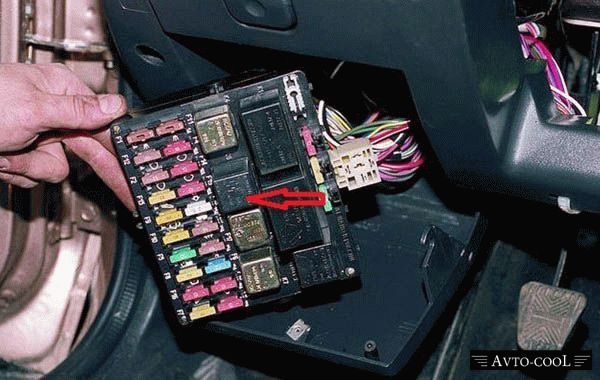

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Лада 2110 «AGRESSOR» › Бортжурнал › Ремонт контактов втягивающего реле Ваз 2110

Привет Всем!Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

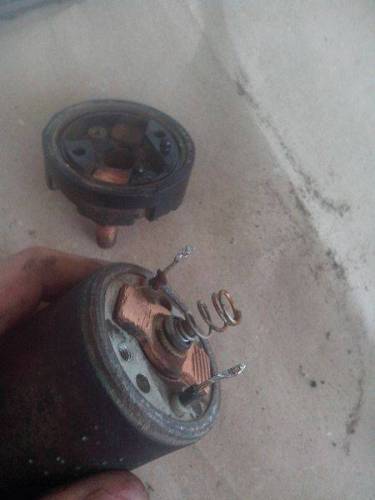

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

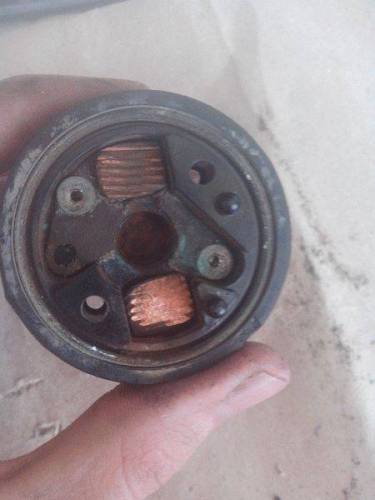

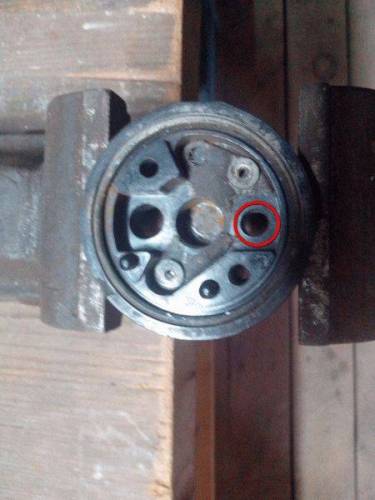

Вот такой вид, без контактной группы.

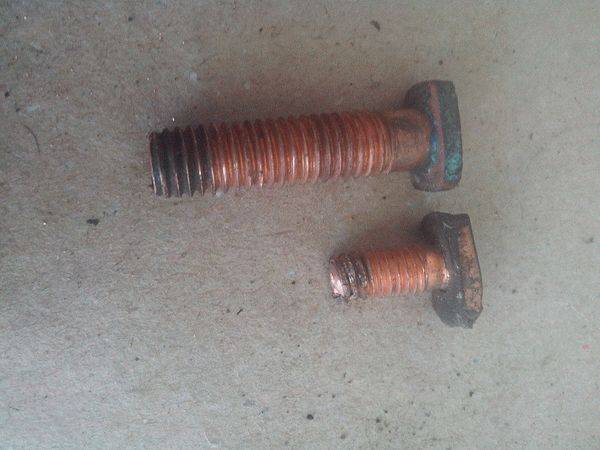

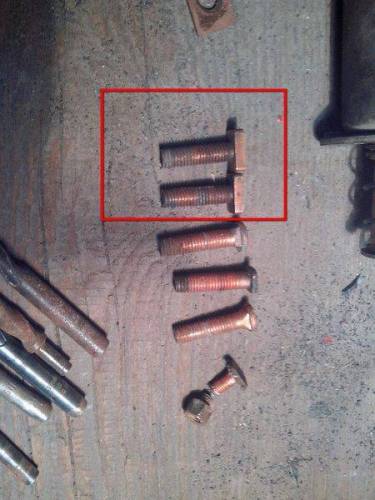

А вот и сама контактная группа, уже от времени стала в плохом состоянии.

Нашел контакты от других втягивающих, выбрал которые отмечены прямоугольником.

Сразу хочу отметить, что если не найдете контакты от втягивающего, то можно купить в любом автомагазине медные болты на 6 или же на 8.Я решил ставить болт на 8 заместо 6.Зажал корпус контактной группы, и просверлил отверстие на 8.(Сверлите сверлами по нарастающей, а не сразу на 8)

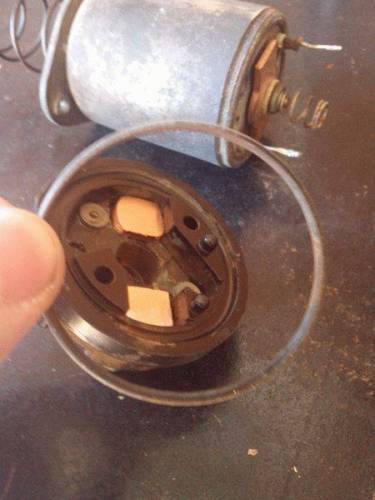

Следующим шагом нужно было сделать форму контакта, и немного сточить его сверху так как он был толще.

Зажал в тески, и начал стачивать. Второй контакт решил тоже заменить, так как он был тоже в плохом состоянии.

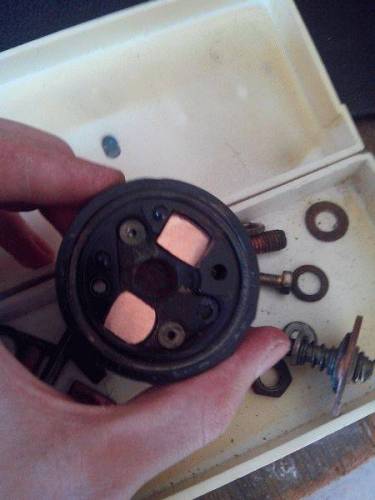

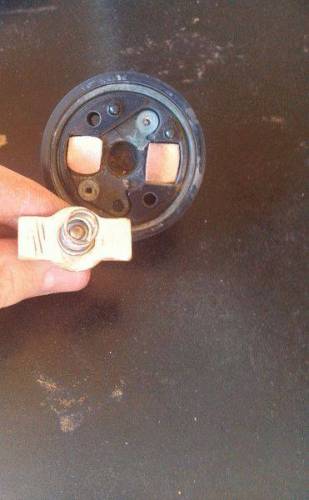

Готовый вид контактов, сидят в своих местах как влитые, сразу закрепил их сзади гайками.

Контактную пластину тоже решил почистить.

Начал собирать обратно.

Я решил просверлить маленьким сверлом олово, чтобы провода от катушки просто вставить в отверстия и потом оппаять оловом.

Не забудьте надеть уплотнительную резинку.

Дальше закрутил болты контактной группы и обпаял контакты катушки.

Как видите все можно сделать с минимальными затратами на ремонт, а не покупать новое втягивающее реле за 1000р.

P/S. Просьба не писать что легче купить новое втягивающее и т.д. Мне интересней отремонтировать самому, чем сразу идти и покупать новую деталь!

Где находится реле стартера на ваз 2110 инжектор 8

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Схема-устройство стартера

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Реле стартера

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

• От АКБ отключить «минус»;
• Снять воздушный фильтр;
• Отсоединить колодку проводов, идущих на тяговое реле;
• Открутить гайку, крепящую наконечник силового привода (ключ 13);
• Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
• Снять стартер;
• Открутить гайку от нижнего вывода тягового реле и отключить провода;
• Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Принцип работы агрегата и его неисправности при пуске

Представление о работе стартера дает его схема включения. При повороте ключа зажигания подается напряжение от аккумулятора на катушки втягивающего реле. Реле втягивает сердечник, тем самым через рычаг-вилку сцепляет бендикс с маховиком и одновременно через внутренний контакт включает в работу двигатель стартера. Как показывает схема, в этот момент отключается втягивающая катушка, так как разница уровня напряжений на ее клеммах при включенных внутренних контактах реле равна нулю.

Устройство стартера ВАЗ 2110

Весь этот процесс происходит в доли секунды. После запуска двигателя внутреннего сгорания ключ переводится в положение зажигания, реле стартера обесточивается, размыкается его внутренний силовой контакт, обесточивается двигатель стартера, сердечник реле возвращается в исходное положение и через рычаг-вилку отводит бендикс с шестерней привода из зацепления с маховиком коленчатого вала.

Благодаря кратковременной работе, стартер ВАЗ служит долго и надежно, но бывают и неприятные неожиданности, когда он отказывается работать. В таком случае легко разобраться в характере поломки, если исследовать включение стартера согласно следующему определению неисправностей. Отзывы водителей позволяют указать на них, как на наиболее часто встречающиеся.

Поломку шестерен планетарной передачи или бендикса можно определить на слух. Если при запуске слышен шум электродвигателя стартера, но двигатель автомашины не реагирует, то логичен вывод: втягивающее реле работает, внутренние силовые контакты целы, электродвигатель стартера исправен. В таком случае стартер на ВАЗ требует снятия и разборки для поиска неисправных деталей с последующей их заменой.
Отсутствие напряжения управления на реле стартера или его поломка определяются также на слух. В этом случае не слышно срабатывания реле и шума работающего электродвигателя. Для точного определения характера неисправности следует на управляющую клемму реле подать плюсовое напряжение с аккумулятора напрямую

Необходимо принять меры предосторожности, поставив рычаг переключения передач в нейтральное положение, а машину на ручной тормоз. В случае срабатывания реле с запуском двигателя ищем обрыв электрической цепи до него (в замке зажигания и соединительных проводах)

Иначе ищем поломку во втягивающем реле (обрыв катушек, механические поломки).
Отсутствие напряжения на электродвигателе, его изношенные щетки или обрыв обмоток якоря тоже определяются на слух. В таких ситуациях реле при запуске щелкает, но не слышен шум вращения двигателя стартера. Стоит прежде всего убедиться в наличии напряжения на электродвигателе после реле, то есть в целостности внутреннего контактного соединения последнего. Если напряжения нет, то вывод прост: отсутствует контакт внутреннего соединения реле. Потребуется его разборка и чистка контактов. При положительном результате придется снять стартер и, разобрав его со стороны щеток, определить их целостность. Если щетки в норме, то предстоит полная разборка стартера и оценка работоспособности якоря привода.

Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

https://youtube.com/watch?v=2YufDDuAMV4

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

https://youtube.com/watch?v=mZu24DzhXns

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Демонтаж и разбор производится так:

• От АКБ отключить «минус»;
• Снять воздушный фильтр;
• Отсоединить колодку проводов, идущих на тяговое реле;
• Открутить гайку, крепящую наконечник силового привода (ключ 13);
• Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
• Снять стартер;
• Открутить гайку от нижнего вывода тягового реле и отключить провода;
• Открутить его крепежные болты (ключ 8), снять.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

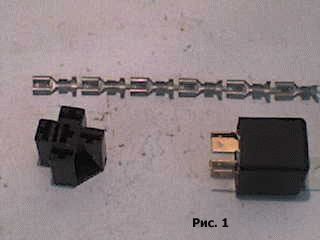

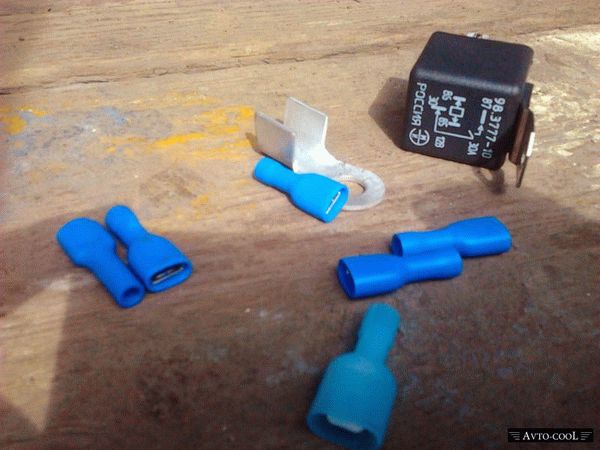

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

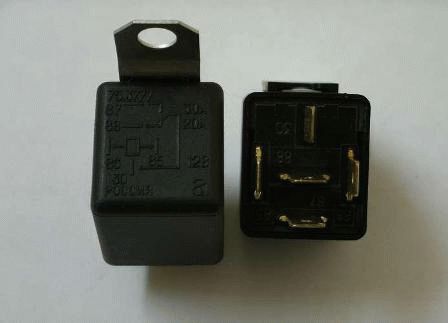

5. Дополнительное реле, купленное в магазине автозапчастей.

Перестал крутить стартер Ваз 2110 с чего начать ремонт

Прежде чем разбирать стартер, необходимо проверить исправность проводки и некоторых узлов. Возможно, неисправность кроется в них.

• Первым делом проверьте, заряжен ли аккумулятор.
• Затем, при помощи тестера проверьте, подается ли напряжение на клемму втягивающего реле.
• Также необходимо проверить подается ли питание с замка зажигания. Для этого снимите разъем с реле, подсоедините тестер и поверните ключ на старт. При повороте ключа в это положение, на разъеме должно появляться питание.

Если не было выявлено никаких неисправностей при этой проверке, а стартер на ВАЗ-2110 по прежнему не крутит, то необходимо его снять и установить причину неисправности.

Причины сбоя в работе стартера

Основополагающими факторами, почему не крутит стартер ВАЗ 2110 считаются:

1. Неработающее втягивающего реле.
2. Залипание замыкающих элементов.
3. Износ щеток двигателя.
4. Выход из строя обгонной муфты.
5. Мешает иммобилайзер.
6. Причина в инжекторе.

Эти факторы являются наиболее сложными и решаются исключительно методом снятия и переборки агрегата.

Втягивающее реле

Посмотрите, подходит ли к узлу напряжение и попытайтесь замкнуть стартер. Он все равно отказывается давать обороты? Отсоедините сигнализацию, зачастую, она мешает работе. Каждый отдельный узел исправен, но совместно отказывает: значит вся вина во втягивающем реле, которое требуется заменить.

Залипание замыкающих контактов

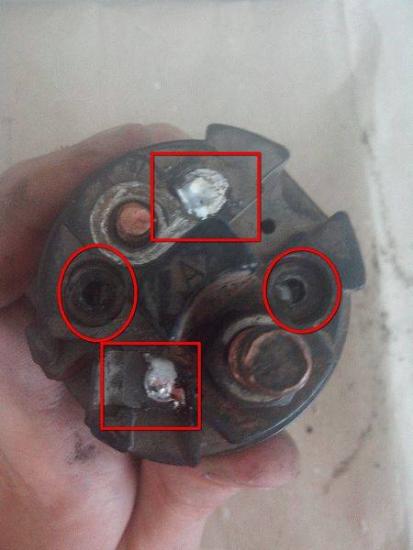

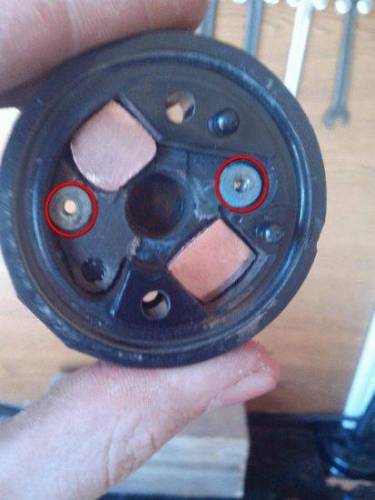

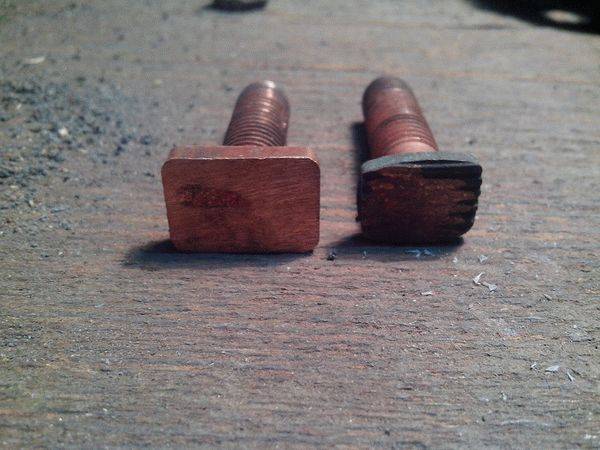

Если ВАЗ 2110 не заводится, причем стартер не щелкает, то осмотрите массу и сам прибор, ведь они тоже имеют свойство окисляться. Существует еще проверенный метод: одновременно повернуть ключ зажигания и стучать по реле чем-то твердым. Если авто заводится, то сбой в залипании контактов или пятаков. Тогда лучше приобрести новое реле.

Износ щеток двигателя стартера

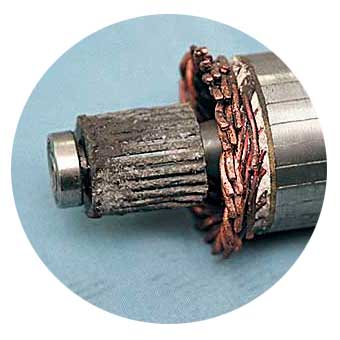

Тщательно проанализируйте состояние обмотки и коллектора. Не должно замечаться обрывов и обгораний. Для работоспособности рекомендуется зачистить коллектор и шейку вала якоря. При износе щеток, их следует заменить в сборе.

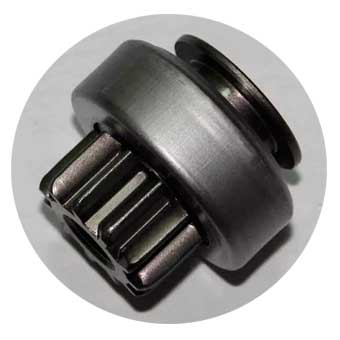

Обгонная муфта стартера ваз 2110

Сначала следует посмотреть провода, подходящие к аккумулятору. Вероятно, что замена сможет разрешить ситуацию. Если все в порядке и не заводится ВАЗ 2110 инжектор 8 клапанов, не крутит стартер, а запускается исключительно при толчке, то, наверняка, виноват бендикс.

Иммобилайзер

Зачастую сложность может заключаться в работающем иммобилайзере. В рассматриваемом случае элементарно включается блокировка и двигатель замолкает. Решение — только буксировать автомобиль на диагностирование в автосервис.

Инжектор

Инжектор не всегда воспринимает некачественный бензин, а ремонт может обойтись довольно дорого, ведь система функционирует посредством микропроцессора. В нашей стране — это может тоже выступать причиной, почему ВАЗ 2110 инжектор стартер не крутит. Возможно, потребуется промывка.

Как снять и поставить реле стартера

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

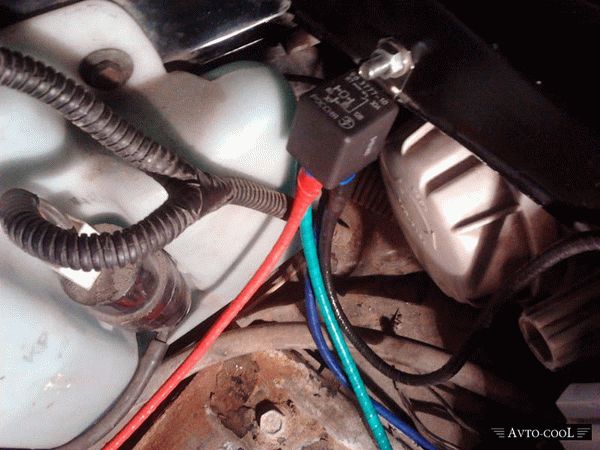

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.

Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.

Все выше прописанные действия необходимо проводить в строгом порядке.

После процесса демонтажа стартера, следует произвести еще несколько простых действий:

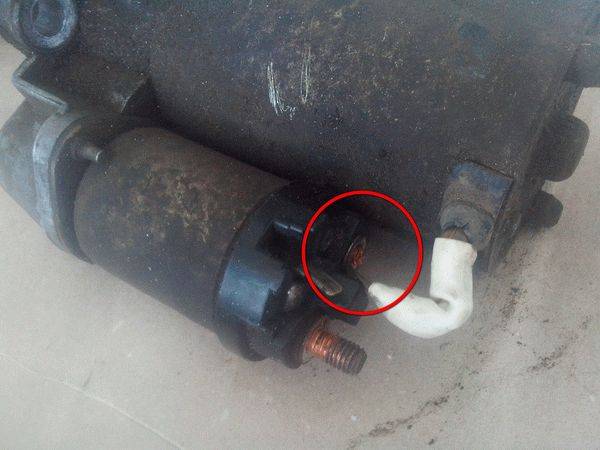

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.

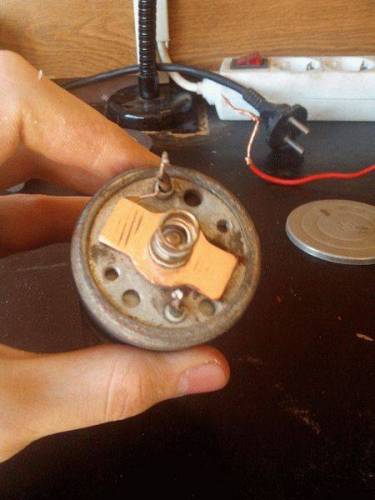

• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Реле тяговое

Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.

Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной.  Что касается цены на реле, то они различны.

Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.

Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция.

Источники
