У каких машин двигатель 21124

Двигатель 2111 (1.5 л., 8 клапанов)

По своей сути, двигатель является переработанной модификацией хорошо знакомого агрегата 21083, который появился ещё на легендарной «восьмёрке». Переработки коснулись, прежде всего, системы питания. Вместо карбюраторной системы мотор стал оснащаться инжекторной. Изменения получили также конструкция шатуна и распределительный вал. Всё это позволило улучшить показатели технических характеристик. Возросли мощность и крутящий момент. Кроме того, двигатель стал соответствовать экологическим нормам Евро-2.

Газораспределительный механизм с верхним расположением распредвала и ременным приводом. Его приятной особенностью является то, что при обрыве ремня клапана не подвержены повреждениям.

Характерные проблемы

Плавающие обороты на холостом ходу чаще всего возникают по причинам неисправности таких компонентов:

• Регулятор холостого хода;
• Датчик положения дроссельной заслонки;
• Вакуумный усилитель.

Если к имеющимся симптомам добавляется то, что двигатель глохнет на ходу, то также следует обратить внимание на состояние датчика массового расхода воздуха (ДМРВ). Если двигатель стал неровно работать и «троить», то прежде всего следует обратить внимание на показатели компрессии

Заметно меньшая компрессия в одном из цилиндров, скорее всего, свидетельствует о прогоревшем клапане. Если же разброс невелик или имеется в нескольких цилиндрах, то следует проверить зазоры клапанов. Большая вероятность, что они требуют регулировки. Подобный симптом может свидетельствовать и о проблемах с прокладкой между ГБЦ и блоком цилиндров. Однако, даже если таких симптомов не наблюдается – не стоит забывать о регулярной проверке тепловых зазоров клапанов, а также их регулировке. Производитель рекомендует выполнять такую проверку каждые 20 тыс. км. В случае если с компрессией всё в порядке, но имеются подобные симптомы – необходимо проверить модуль зажигания

Если двигатель стал неровно работать и «троить», то прежде всего следует обратить внимание на показатели компрессии. Заметно меньшая компрессия в одном из цилиндров, скорее всего, свидетельствует о прогоревшем клапане

Если же разброс невелик или имеется в нескольких цилиндрах, то следует проверить зазоры клапанов. Большая вероятность, что они требуют регулировки. Подобный симптом может свидетельствовать и о проблемах с прокладкой между ГБЦ и блоком цилиндров. Однако, даже если таких симптомов не наблюдается – не стоит забывать о регулярной проверке тепловых зазоров клапанов, а также их регулировке. Производитель рекомендует выполнять такую проверку каждые 20 тыс. км. В случае если с компрессией всё в порядке, но имеются подобные симптомы – необходимо проверить модуль зажигания.

Частенько спутниками этого мотора становятся шумы и стуки. Всё это может быть причиной неотрегулированных клапанов. При появлении увеличивающегося громкого глухого металлического звука при нажатии педали газа, скорей всего потребуется ремонт двигателя. Основных причин такого симптома несколько:

• Стук коренных подшипников;
• Стук шатунных подшипников;
• Стук поршней.

Диапазон рабочей температуры охлаждающей жидкости для данного агрегата составляет 95-103 градуса. Тем не менее, нередки случаи, когда двигатель до таких показателей просто не нагревается. Основная причина такого поведения мотора – неисправности термостата. Некоторым владельцам приходится выполнять его замену чуть ли не на регулярной основе. Всё это следствие низкого качества запчастей.

Другие встречающиеся неисправности этого двигателя

• Течи клапанной крышки;
• Износ составляющих системы охлаждения;
• Отказы системы впрыска на старых экземплярах;
• Обламывание креплений приёмной выхлопной трубы (лечится заменой стальных резьбовых соединений на латунные).

Двигатель очень распространён и пользуется заслуженной популярностью у многих автолюбителей. Его простота, ремонтопригодность и хорошая изученность, позволяет легко справляться с имеющимися недостатками и характерными неисправностями.

Завод-изготовитель официально заявляет о ресурсе в 150 тыс. км. Однако практика показывает, что многие экземпляры выхаживают глубоко за 200 тыс. км. Очень многое зависит от условий эксплуатации и внимания к обслуживанию.

Механизм распределения газов

Механизм распределения газов выполнен в виде 16 клапанов и двух распределительных валов. Клапана перекрывают каналы в головке блока цилиндров, по которым подаётся рабочая смесь, или выводятся выхлопные газы.

Управление клапанным механизмом осуществляется распределительными валами. Они имеют кулачки, смещенные от оси. При вращении кулачок нажимает на шток клапана, тем самым открывая его. В обратном направлении клапан движется под действием силовой пружины. Распределительные валы приводятся в действие от коленчатого вала. Для этого предусмотрен ремень зубчатого типа.

Клапанный механизм оборудован гидрокомпенсаторами. Такая конструкция исключает необходимость регулировки теплового зазора. Крышка клапанного механизма изготовлена из алюминиевого сплава. Во избежание утечки смазки между крышкой и головкой блока цилиндров установлена прокладка.

Без снятия КПП

Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:

• Подставить под коробку передач кирпичи или другие надежные опоры;
• Открутить левый краб, отвести в сторону растяжку;
• Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
• Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
• Если планируется капитальный ремонт, тогда можно снять еще и головку;
• Затем снимается опора двигателя;
• Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
• Либо можно вытащить через верх с помощью лебедки.

На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.

КПП от девятки

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Двигатель на ВАЗ 2107

На самом деле конструктивно и технически моторы на 8 и 16 клапанов различаются весьма серьёзно. Главным образом, отличия имеются в ГБЦ (головке блока цилиндра), ведь именно там фиксируются распредвалы автомобиля.

Восьмиклапанный двигатель

У мотора такой конструкции имеется всего один распределительный вал. Такая установка оптимальна для ВАЗ 2107, так как в отлаженном режиме контролирует систему впрыска топливовоздушной смеси и отводит ненужные выхлопы.

Восьмиклапанный мотор реализован следующим образом. В ГБЦ в каждом цилиндре имеются по два клапанных устройства: первый работает на впрыск смеси, второй — на выпуск отработанных газов. Открытие каждого из этих клапанов в каждом цилиндре производит именно распредвал. Валик состоит из нескольких металлических элементов и во время вращения давит на клапана.

Заводская комплектация ВАЗ 2107 — это ДВС с одним распредвалом

Шестнадцатиклапанный двигатель

Такие моторы характерны для более современных версий ВАЗ — например, для «Приоры» или «Калины». Конструкция 16-клапанного силового агрегата сложнее, чем у 8-клапанного за счёт наличия двух распредвалов, разведённых в разные стороны. Соответственно, и количество клапанов на цилиндрах увеличивается в два раза.

Благодаря такой компоновке каждый цилиндр имеет по два клапанника на впрыск и по два клапана на вывод газов. Автомобилю это даёт более высокую мощность и сокращение шума во время сгорания топливовоздушной смеси.

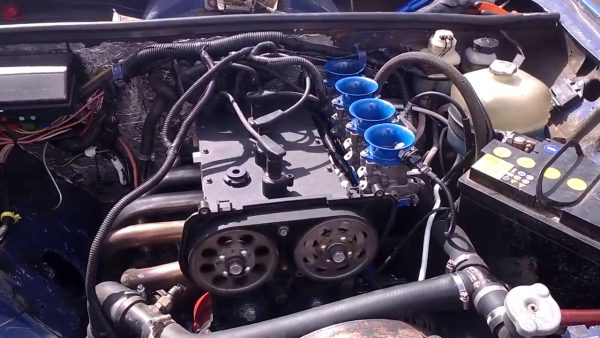

Более сложная компоновка позволяет увеличить мощность ДВС

Все преимущества 16-клапанного мотора для ВАЗ 2107

Установка более мощного 16-клапанного двигателя на «семёрку» даёт следующие преимущества:

1. Повышение мощности силового агрегата как в обычных режимах езды, так и при разгоне и обгоне.
2. Понижение шумовых эффектов при движении (это достигается засчёт установки вместе цепного ремня ГРМ резинового).
3. Надёжность функционирования — более современные моторы обладают повышенным ресурсом и более продуманной конструкцией.
4. Экологичность выбросов (в катализаторе устанавливается два лямбда-зонда).

Недостатки установки

Однако при всех плюсах замены 8-клапанного двигателя на 16-клапанный следует выделить и минусы. Традиционно водители говорят о трёх недостатках такой установки:

1. Необходимость преобразований нескольких систем автомобиля: тормоза, электрооборудование, зажигание, сцепление.
2. Дороговизна нового 16-клапанного двигателя.
3. Переделка креплений под нужды нового мотора.

Преимущества 8V двигателей

Чтобы грамотно ответить на вопрос о том, какой двигатель лучше – 16-клапанный или 8, необходимо рассмотреть преимущества и недостатки. Начнем с плюсов, которыми обладает второй тип ДВС. Первое преимущество – это простота. Чем проще устроен агрегат, тем лучше для владельца. Конструкция традиционных моторов уже проверена временем. В системе имеется только один распределительный вал. На один цилиндр приходится два клапана.

Механических узлов немного, запчасти для двигателя легкодоступные и недорогие. Поэтому ремонт обойдется проще и дешевле. Отсутствие гидрокомпенсаторов – это также можно отнести к достоинствам. Этот факт делает конструкцию 8-ми клапанного агрегата еще более простым. Но конструкция предусматривает наличие механической толкателей, а это одновременно плюс и минус. Очень хорошо, что данный механизм устроен проще, чем гидрокомпенсаторы. Поэтому при необходимости узел можно легко заменить или отремонтировать.

И еще – на данные ДВС устанавливают поршни, которые при обрыве ремня ГРМ не встретятся с клапанами. Это большой плюс, особенно если учесть, что после такого нужен капремонт двигателя. Цена такого «удовольствия» составляет 35-40 тыс. рублей. Также к преимуществам можно отнести «всеядность» агрегата. Он практически не имеет требований по маслам и отлично переваривает полусинтетику. Нетребователен двигатель и к топливу (естественно в разумных пределах). Он будет нормально работать даже на бензине сорта А92.

Здесь же можно отметить и стоимость владения. Ремонт обойдется сравнительно не дорого, а запчасти для двигателя найти не составит труда, если дело касается моторов АвтоВАЗа. Еще среди плюсов можно выделить компактные размеры. Распределительный вал один, соответственно, верхняя часть меньше, чем в 16-клапаном варианте. В случае ремонта гораздо легче добираться до генератора, стартера и другого оборудования. С этим согласятся те, кто ставил 16-клапанный двигатель на классику.

Если попались дефектные запчасти

На любом пробеге возможно появление задиров цилиндра, вызванных разрушением поршня, колец либо поломкой свечи зажигания (обломился электрод или кусочек изолятора). Задиры на поверхности цилиндра вызывают потерю компрессии, при этом снижается мощность и появляется масложор.

Так выглядят камеры сгорания двигателя с сильным масложором.

Так выглядят камеры сгорания двигателя с сильным масложором.

Если попадутся поддельные фильтры или масла, то срок жизни мотора может быть очень коротким. Фильтр на большой скорости и оборотах способен лопнуть по завальцовке, оставив мотор без масла. А просто плохая фильтрация сократит ресурс подшипников всех валов. Некондиционное масло может стать причиной задиров, а еще оно может столь интенсивно угорать, что водитель запросто пропустит момент, когда мотор останется без масла.

Советую приобретать фильтры в крупных сетевых магазинах запчастей. Вероятность купить подделку при этом значительно ниже. Масла лучше покупать на именитых сетевых АЗС.

Особенности конструкции

Поскольку руководство автоВАЗ привлекало к проектированию 16-клапанного ДВС специалистов Дженерал Моторс (ГРМ) и Порше (компоновка), двигатель 2112 обладает следующими конструктивными решениями:

• впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
• внутри ГБЦ проложены маслоканалы;
• плавающая посадка поршневого пальца;
• отверстия в блоке под дополнительное навесное оборудование;
• кованные стальные шатуны длиной 121 мм.

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

Порядок техобслуживания

Модернизированное устройство ДВС изменило стандартный регламент ТО, разработанный для ранее выпущенных двигателей, поэтому обслуживается мотор 2111 следующим образом:

Объект техобслуживания	Время, год / пробег, тыс. км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20
Зазор в клапане	2 /20
Вентиляция картера	2 /20
Ремни, приводящие в действие навесное оборудование	2 /20
Топливопровод и крышка бака	2 /40
Масло моторное	1 /10
Фильтр масляный	1 /10
Фильтр воздушный	1 – 2 /40
Фильтр топливный	4 /40
Фитинги и шланги обогрева/охлаждения	2 /40
Жидкость охлаждающая	2 /40
Датчик кислородный	100
Свеча зажигания	1 – 2 /20
Коллектор выпускной	1

Если владелец производит тюнинг ДВС, чтобы увеличить мощность, периодичность замены и диагностики, указанной в таблице, следует сократить на 30 – 50%.

Двигатель 2123 (1,7л 82л.с.)

ДВИГАТЕЛЬ ВАЗ 2123-1000260.

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ 2123

Подача топлива в цилиндры — распределенный впрыск. Однорядное размещение цилиндров в блоке. Верхнее расположение распределительного вала. Охлаждение двигателя — жидкостная система с принудительной циркуляцией. Смазка элементов двигателя осуществляется подачей масла от масляного насоса и путем разбрызгивания от вращающихся деталей.

Рабочий объем цилиндров, л:

Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,:

Диаметр цилиндра, мм:

Минимальная частота вращения коленчатого вала , об/мин:

Максимальный крутящий момент при 4000 об/мин., Н*м:

Порядок работы цилиндров:

Октановое число бензина:

Система подачи топлива:

Распределенный впрыск с электронным управлением

Двигатель ВАЗ 2123 устанавливается на автомобили ВАЗ 2123 «Chevrolet-Niva».

Его можно считать доработанным вариантом двигателя ВАЗ-21214. Двигатель ВАЗ-2123 ШЕВИ-НИВА выпускался в нескольких модификациях.

Основным внешним отличием модификаций можно считать положение генератора.

До осени 2003 года:

• нижнее положение генератора.
• Привод вспомогательных агрегатов осуществлялся двумя клиновыми ремнями.

• верхнее расположение генератора.
• Для привода вспомогательных агрегатов стал использоваться один 6 ручейковый поликлиновый ремень длиной 1885 и новый механизм натяжения ремня.

На данный момент выпускается двигатель ВАЗ-2123-41.

Блок цилиндров.

Не смотря на то, что за основу взят блок 21213, блок на двигатель 2123 является оригинальным 2123-1002011-20.

Отличия связаны появлением дополнительных мест под крепление навесного оборудования. Если во всех моделях двигателей масляный фильтр вкручивается непосредственно в блок, то на дв.2123 для установки фильтра применяется кронштейн масляного фильтра, он одновременно служит опорой для крепления насоса ГУР. Изменение механизмов натяжения ремня стало причиной появления новых элементов крепления на крышке привода.

Шатунно-поршневая осталась без изменений от двигателя 21213.

Используемый коленчатый вал 21213-1005015, обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм.).

Шкив-демпфер 2123-1005058 коленвала под поликлиновой ремень и дополнен зубчатым диском. По зубцам диска датчик отслеживает положение коленчатого вала.

Демпфер позволяет уменьшить шумность работы механизмов.

Маховик 2123 с увеличенным диаметром рабочей поверхности (215мм.).

Головка блока цилиндров 21214-1003015-30(36), гидрокомпенсаторы «INA».

В головке блока 21214-36 (Евро-3 и выше), со стороны звездочки привода распредвала, имеются отверстия для размещения и крепления датчика фаз.

Распредвал установлен от двигателя 21214.

Привод распредвала и масляного насоса осуществляется однорядной втулочно-роликовой цепью (21214-1006040-03).

Поэтому на двигателе все приводные звездочки однорядные.

Для повышения производительности масляного насоса, его звездочка имеет меньшее количество зубьев (30 зубьев).

Натяжение цепи также как на двигателе 21214.

Привод водяного насоса (помпы), насоса ГУР и генератора осуществляется от шкива, коленвала с помощью поликлинового ремня + натяжной и поддерживающий ролики. Ремень привода 2123-1041020.

Параметры ремня: ширина ремня — 17 мм; количество клиньев ремня — 5; длина ремня – 1885/1888 мм.

Масляный насос от модели 2121.

Установлена оригинальная помпа 2123 (внутренний подшипник роликовый, а не шариковый, как в 2101).

У автомобиля НИВА ШЕВРОЛЕ своя балка моста и другой моторный отсек.

Редуктор переднего моста не крепится к двигателю, поэтому у двигателя ВАЗ-2123 поддон другой формы и другое размещение опор крепления двигателя, отличное от модели 21214.

На двигателе ВАЗ 2123 использована новая система забора воздуха.

Увеличился размер корпуса воздушного фильтра.

Установлены новые дроссельный патрубок, ресивер и впускные трубы.

Управление двигателем осуществляется контроллером «BOSCH» MP 7.9.7. или «ЯНВАРЬ» 7.2. Для модификаций рассчитанных на выполнение норм Евро-2 используется система попарно-параллельного впрыска топлива. Для выполнения повышенных экологических требований Евро-3 и выше, применяется система фазированного впрыска топлива. Фазированный впрыск обеспечивает более точно дозированную подачу топлива на каждый цилиндр.

Оригинальная топливная рампа 2123-1144010-11.

Форсунка топливная «SIEMENS» VAZ20734 (желтые).

форсунки «BOSCH» 0280158110 (На старых модификациях)

Модуль зажигания — ВАЗ-2112.

Генератор 9402.3701-01 ( верхнее расположением генератора).

Стартер 5722.3708 с планетарным редуктором (мощность стартера 1,55кВ)

Источник

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

• Если привод только на генератор — длина ремня 742 мм.
• При наличии гидроусилителя руля — 1115 мм.
• При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Плюсы и минусы 16 клапанного двигателя

Итак, вот основные преимущества 4-цилиндровых моторов с 16 клапанами:

• существенная прибавка мощности, увеличенная максимальная скорость и динамика;
• меньший расход топлива и экологичность;
• гораздо меньший уровень шума;

Как видно, плюсы у таких двигателей существенные. Но есть у них и весомые недостатки:

• гидрокомпенсаторы очень чувствительны к качеству масла, рекомендуется использовать только синтетическое масло;
• для эффективной работы «четверки» с 16 клапанами нужен качественный бензин, в идеале не ниже АИ-95;
• конструктивно такие двигатели значительно сложнее, в частности, замена ГРМ здесь, как правило, стоит несколько десятков тысяч рублей;
• сам мотор крупнее, из-за чего доступ к навесному оборудованию усложняется.

Плюсы и минусы 8 клапанного двигателя

У такой схемы двигателя, несмотря на ее почтенный возраст, есть немало достоинств:

• простота конструкции – в 8-клапанном двигателе значительно меньше изнашивающихся деталей, соответственно, и ремонт его будет проще и дешевле;
• отсутствие гидрокомпенсаторов – моторам данного типа они попросту не нужны, поэтому конструкция дополнительно упрощается и удешевляется;
• меньшая требовательность к характеристикам масла – 8-клапанные движки позволяют использовать смазку более низкого качества, которая заметно дешевле;
• меньшая чувствительность к качеству бензина – большинство используемых сегодня 8-клапанников были разработаны в те времена, когда топлива лучше 92-го не было;
• небольшие размеры – один распредвал занимает гораздо меньше места, поэтому такие моторы компактнее своих 16-клапанных собратьев, а это облегчает доступ к навесному оборудованию.

Однако есть здесь и немало существенных минусов:

• меньшая мощность – впуск-выпуск через 2 клапана существенно лимитирует количество подаваемого в цилиндры топлива и общую мощность двигателя;
• несколько больший расход топлива – уменьшенная пропускная способность 1 пары клапанов заставляет двигатель прикладывать больше усилий для выталкивания отработанных газов в коллектор, соответственно на это тратится больше энергии;
• шум на больших скоростях – толкатели в процессе работы двигателя изнашиваются, образуются зазоры, из-за чего двигатель начинает ощутимо шуметь;
• необходимость более частой регулировки клапанов – если это игнорировать, то производительность двигателя упадет, а расход топлива, наоборот, вырастет.

Тюнинг выпускного коллектора (паука)

Замена штатного выпускного коллектора на альтернативный типа “Паук” 4-1 либо 4-2-1 является достаточно эффективным и в то же время дешевым способом значительно увеличить мощность вашего автомобиля ВАЗ-2110. Стоит данная деталь порядка 2000 рублей. При покупке следует уточнить, для каких именно моделей автомобилей предназначено изделие.

Выпускной коллектор 4-2-1

Спортивный выпускной коллектор “Паук” для автомобилей ВАЗ-2110(2112) считается более технологичным, осуществляя максимально эффективный отвод отработанных газов от ДВС. Кроме того, рекомендуется докупить дополнительно резонатор прямоточного типа и глушитель под него. Таким образом можно избежать сварочных работ и существенно упростить задачу тюнинга.

Процесс замены относительно долгий и займет у вас около 4 часов, желательно также выполнять работы с чьей-либо помощью, это сильно облегчает и ускоряет их. Понадобится снять штатный выпускной коллектор и приемную трубу. Можно демонтировать их в сборе. После установки “паука” процесс замены можно считать оконченным.

КАК ИЗБЕЖАТЬ ДОРОГОСТОЯЩЕГО РЕМОНТА ДВС И БЛОКА ЦИЛИНДРОВ ПРИ ОБРЫВЕ РЕМНЯ ГРМ

Порванный ремень ГРМ может стать причиной действительно дорогостоящего ремонта. Если ваше авто неожиданно заглохло по причине обрыва ремешка — можете быть уверены, дорогостоящий ремонт вам гарантирован (если у вас ВАЗ 2112 двигатель 16 клапанный типа 21120). Восстановление погнутых клапанов головки блока цилиндров обойдется автомобилисту в сумму порядка 10 тысяч рублей. Так что же делать? Есть вполне рациональный способ избежать напасти.

Причиной беды можно считать несовершенство конструкции двигателя. Для того, чтобы избежать проблемы, на двигателе типа ВАЗ-21124 на поршнях существуют специальные выемки (цековки), благодаря которым клапана не гнуться об поршни, встречаясь с ними при обрыве ремня ГРМ. На более ранней модели 16 клапанного двигателя (21120), выпущенного на два года раньше (в 2002), такие выемки, увы, отсутствуют.

В прочем, не велика беда и застраховаться от напасти можно самостоятельно изготовив соответствующие отверстия, например, при капитальном ремонте двигателя, либо специально разобрав его и достав из цилиндров поршни. Достаточно будет увеличить глубину цековок на 2,5 мм. работы выполняются при помощи фрезерного станка.

Поршни блока цилиндров ВАЗ 21124

Если вас пугает необходимость основательной разборки ДВС — есть и более простой метод благодаря специальному устройству ПП-12. Теперь достаточно лишь снять головку блока цилиндров и можно выполнить фрезеровку, ознакомившись с инструкцией по эксплуатации прибора. В прочем, устройство это далеко не дешевое, потому лучше всего будет обратиться за помощью в специализированную мастерскую, где и выполнят все необходимые работы.

При этом несколько увеличивается размер камеры сгорания и уменьшается степень сжатия. Мы получаем дефорсированный двигатель ВАЗ-2110. Несколько падает мощность ДВС. С другой стороны, повышаются эксплуатационные характеристики, также теперь авто можно заправлять 92 бензином и не беспокоиться насчет порванного ремня ГРМ. Согласитесь, выгода, определенно, окупает затраты.

Однако, помимо этого, инжектор также имеет и собственные недостатки:

-сложность диагностики и ремонта. Диагностика такой системы требует специализированного оборудования, а также квалифицированного персонала. Узлы механизма довольно дорого стоят и имеют низкую ремонтопригодность.

-своеобразная требовательность к топливу. Крайне негативно на надежности системы сказывается некачественный бензин. Если используется топливо, в котором присутствует высокое содержание механических примесей и различных смол, специалистами рекомендуется выполнять регулярную промывку инжекторов. Иначе система выйдет из строя.

В то же время, несмотря на всю популярность инжекторных систем, карбюраторные аналоги так просто сдавать позиции не собираются. Этому есть ряд объяснений:

1. Их легко ремонтировать и обслуживать. Карбюратор, в отличие от инжектора, отремонтировать можно даже своими руками, без специального оборудования. Одновременно с этим, более дешевые запчасти и, в целом, ремонт обойдутся в относительно доступные суммы.
2. Нетребовательность к топливу. Системы, которые работают на карбюраторе, менее чувствительны к «топливному» качеству. Автомобили с такими двигателями могут ездить на бензине АИ-76.

Следует сказать, что на этом главные преимущества карбюраторных систем заканчиваются, дальше идут недостатки. Сразу нужно сказать, что все они – зеркальное отражение преимуществ, которые имеют инжекторы:

• низкая экономичность, относительно высокий расход топлива.
• высокая чувствительность к температурным перепадам. Зимой он склонен к замерзанию, в летнее время – к перегреву.
• низкая надежность.
