Плавают обороты на ваз 2107 инжектор

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода

В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного

Жиклеры и насос-ускоритель

Жиклер (впрыскиватель) – это устройство для подачи топлива в определенном количестве. Двигатель всасывает воздух через отверстие большого диффузора. Одновременно через жиклер дозировано всасывается топливо. Количество воздуха, всасываемого через диффузор, а также количество втягиваемого бензина, зависит от рабочего объема двигателя. Из-за этого на моторах с большими объемами устанавливают карбюраторы с маленькими жиклерами.

Чтобы жиклер давали нормальную ТВС, не обедненную, необходимо найти карбюратор, изначально рассчитанный на определенный объем двигателя либо максимально приближенный к нему. Сначала подбирают топливный, а затем воздушный жиклер. Их подбирают для первой камеры, затем производят настройку второй камеры.

Насос-ускоритель необходим для подачи дополнительного объема топлива при открытии заслонки, это обеспечивает более эффективное ускорение. Насос вступает в дело посредством особого кулачкового механизма. На двигателях с Solex нужно устанавливать максимально большой кулачек для насоса-ускорителя.

Как переоборудовать карбюраторный двигатель ВАЗ 2107 на инжекторный

Некоторые владельцы карбюраторной «классики» самостоятельно переоборудуют свои машины под инжектор. Естественно, подобные работы требуют определённого опыта в автослесарном деле, да и без познаний в области электротехники здесь не обойтись.

Что нужно будет купить

Комплект для переоборудования карбюраторной топливной системы на инжекторную включает:

• электронный блок управления;
• бензобак;
• головку блока цилиндров (новую или бывшую в употреблении от ВАЗ 21214);
• ресивер;
• рампу с форсунками;
• топливный насос в сборе;
• топливный фильтр;
• топливную магистраль с резиновыми шлангами;
• дроссельный узел;
• педаль акселератора с тросом;
• воздушный фильтр в сборе с рукавами;
• передняя крышка двигателя;
• шкив коленчатого вала;
• модуль зажигания;
• датчики массового расхода воздуха, положения заслонки, детонации, температуры охлаждающей жидкости, концентрации кислорода, положения коленчатого вала, детонации;
• высоковольтные провода;
• жгуты, кабели, провода, клеммы, термокембрики;
• кронштейны.

Стоимость всех этих элементов составляет порядка 30 тыс. рублей. Один только электронный блок управления стоит примерно 5–7 тысяч. Но расходы можно существенно сократить, если покупать не новые детали, а бывшие в употреблении.

Этапы переоборудования

Весь процесс тюнинга двигателя можно разделить на следующие этапы:

1. Снятие всего навесного оборудования: карбюратора, воздушного фильтра, впускного и выпускного коллекторов, распределителя и катушки зажигания.
2. Демонтаж проводки и топливной магистрали. Чтобы не путаться при прокладке новых проводов, старые лучше убрать. Аналогично следует поступить и с топливными трубками.
3. Замена топливного бака.
4. Замена головки блока цилиндров. Можно, конечно, оставить и старую «голову», но в этом случае придётся растачивать впускные окна, а также сверлить отверстия и нарезать в них резьбу под шпильки крепления ресивера.
5. Замена передней крышки двигателя и шкива коленчатого вала. На место старой крышки устанавливается новая с отливом под датчик положения коленвала. На этом этапе меняется и шкив.
6. Установка электронного блока управления, модуля зажигания.
7. Прокладка новой топливной магистрали с установкой «обратки», бензонасоса и фильтра. Здесь же производится замена педали акселератора и её троса.
8. Монтаж рампы, ресивера, воздушного фильтра.
9. Установка датчиков.
10. Прокладка проводки, подключение датчиков и проверка работоспособности системы.

Стоит ли тратить время и деньги на переоборудование — решать вам, но, наверное, куда проще купить новый инжекторный двигатель, который стоит порядка 60 тысяч рублей. Останется только установить его на свою машину, заменить бензобак и проложить топливную магистраль.

Несмотря на то что конструкция двигателя с инжекторной системой питания намного сложнее карбюраторной, она очень даже ремонтопригодна. При наличии хотя бы небольшого опыта и необходимого инструмента вы без проблем сможете восстановить её работоспособность без привлечения специалистов.

Вступление

ВАЗ 2107 является детищем отечетсвенного АвтоВАЗа. Выпуск данного автомобиля завершился почти 10 лет назад, но производился автомобиль достаточно долго, аж с 1982 года, и успел поколесить даже по СССР. В конце 20 века на «семерку» устанавливался карбюраторный двигатель, но «нулевых» ВАЗ 2107 получил двигатель с электронным впрыском топлива, то есть инжектор.

Большинство автомобилей доживших до наших дней можно встретить с инжекторным двигателем. Как известно, для правильно работы двигателя с электронным впрыском топлива используется множество датчиков. В данной статье рассказывается обо всех датчиках автомобиля ВАЗ 2107, указано их расположение, а так же признаки неисправности.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода

Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

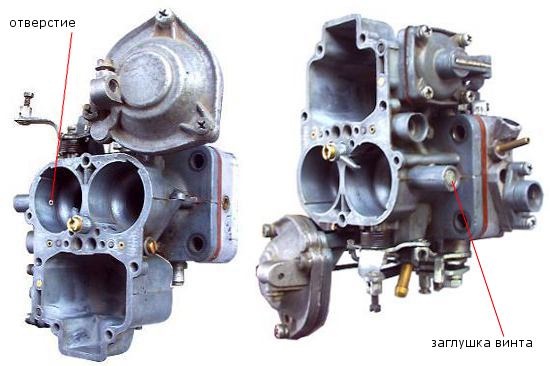

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для «классики» она составляет – 820-900 оборотов/мин).

2. Вращая винт качества , находим такое его положение, при котором обороты будут максимальными .

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без «троения» на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные. 2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ. 3. см. п.1 4. см. п.2 5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта «количества», двигатель должен сразу заглохнуть.

Если при закручивании винта «качества» до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ). Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного холостого хода карбюратора ВАЗ 2107.

Регулировка холостого хода ВАЗ 2107 фото и видео

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или затруднения хода клапана в ЭПХХ;
4. подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. подгорание контактов или неправильный зазор между ними;
7. некондиционные свечи;
8. неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
2. В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

1. Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Подготовка к регулировке холостого хода

Если не намечается чистка и разборка карбюратора ВАЗ 2107, то из инструментов вам пригодится одна отвертка. Прибор для измерения числа оборотов (тахометр) установлен в приборной панели. Но стоит обзавестись индикатором качества смеси. С его помощью можно сделать воздушнотопливную смесь в идеальной пропорции. В данной статье будет рассказано про регулировку с использованием этого прибора.

Перед началом проведения работ нужно прогреть двигатель до рабочей температуры. Напомним, что таковой является температура около 90 градусов. Также нужно поставить фильтр очистки воздуха на место, чтобы симулировать нормальную работу мотора. Убедитесь в том, что правильно выполнена настройка поплавка. Уровень топлива в камере должен быть всегда стабильным.

Много требований имеется и к зажиганию, газораспределению. Обязательно все зазоры должны быть правильными, а угол опережения зажигания настроен для используемого бензина. И самое главное – полностью открывайте воздушную заслонку на время проведения регулировки. Вот и все, вкратце приведены работы по подготовке, теперь можно начинать процедуру настройки холостого хода.

ДФ (Датчик Фаз) или ДПРВ (Датчик Положения Распределительного Вала)

Определяет угловое положение распределительного вала. Для восьмиклапанных моторов он закреплен в торце головки блока. НА шестнадцатиклапанном на головке блока около 1 цилиндра.

Примерно до 2005 года на 8-клапанные моторы он не устанавливался, что это означает – впрыск топлива во впускной коллектор будет производиться в попарно-параллельном режиме. То есть открывается сразу две форсунки.

На силовые агрегаты в которые устанавливается, характерен — фазированный впрыск, то есть открывается только одна форсунка инжектора в который должен идти впрыск топлива.

НЕИСПРАВНОСТИ: Если выходит из строя, то автомобиль автоматически переходит в попарно-параллельный режим, что приводит к перерасходу в 10-15% топлива.

Стоит около 250 – 400 рублей

Как видите основных датчиков в системе около восьми штук, еще раз хочу напомнить, что в некоторых современных агрегатах их может быть намного больше. Эти же находятся в любом простом моторе, который устанавливается на сотни простых машин.

НА этом заканчиваю, искренне ваш АВТОБЛОГГЕР

214,62

Похожие новости

Можно ли заливать дизельное масло в бензиновый двигатель. Какие .

Расточка блока цилиндров. Зачем нужно двигателю и можно ли сдела.

Сколько клапанов в двигателе? Разберем редкие случаи

Источник

Процесс замены датчика скорости

Как показывает практика, родной датчик скорости ВАЗ-2114 не отличается особой надежностью и долговечностью, поэтому его приходиться менять достаточно часто.

Связано это с износом внутренних элементов, которые постоянно в движении и под воздействием температуры, а также обрывом контактной группы.

Инструмент

Итак, как всегда, прежде чем перейти непосредственно к самому процессу замены, стоит разобраться с инструментарием, который будет необходим для совершения действия: новый датчик и набор ключей (а именно — 10, 14, 21).

Алгоритм

Теперь, когда всё собрано, можно перейти непосредственно к самому процессу замены. Для того, чтобы не получить ожоги, необходимо производить все работы ТОЛЬКО на холодном двигателе. Поэтому, если автомобилист только приехал, стоит дать главному силовому агрегату остыть. Итак, переходим непосредственно к последовательному процессу замены датчика скорости:

1. Демонтируем клемму-минус с аккумуляторной батареи.
2. Находим месторасположения датчика скорости.

   Конструкторы его расположили возле щупа проверки масла КПП.

3. Для того, чтобы открутить датчик, придётся снять абсорбер.
4. Снимаем разъем проводов с датчика.
5. Против часовой стрелки демонтируем датчик.
6. Процесс прошел достаточно легко и просто.
7. Сборка проводится в обратном порядке.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Кроме всего перечисленного, обороты двигателя падают, если неправильно отрегулирован уровень топлива в карбюраторе (поплавковая камера). В результате этого, в топливной смеси либо недостает бензина, либо его слишком много.

При регулировке карбюратора ВАЗ 2107, его не нужно отсоединять от двигателя. Выполните следующие действия:

1. снимите корпус воздушного фильтра , отвинтив все крепления;
2. снимите крышку карбюратора;
3. проверьте положение поплавков. Для этого разводите и сводите их вместе для достижения правильного расположения.

Нужно добиться такого положения поплавков, чтобы они беспрепятственно двигались, не цепляя стенки камеры, в которой находятся. Не будет лишним измерить расстояние от выступов на поплавках до бумажной прокладки. Расстояние должно быть в рамках 0,75–1,25 мм. Для измерения используйте щуп.

Что делать если оно далеко от нормы? В таком случае нужно отрегулировать высоту каждого из поплавков. Как мы увидели, причин, почему глохнет двигатель не так уж мало. Для правильного запуска двигателя нужно проверить и устранить все вышеприведенные неисправности. После, если проблема так и не решилась, придется обратиться к специалистам.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

ВАЗ 2107 Пропал холостой ход

На автомобилях семейства ВАЗ–21099 применяются карбюраторы типа “Солекс” Димитровградского
автоагрегатного завода.

Модель автомобиля	Рабочий объем двигателя, см3	Модель карбюратора
2108	1295	ДААЗ–2108
21081	1100	ДААЗ–21081
21083	1499	ДААЗ–21083

Существуют три наиболее часто встречающиеся причины исчезновения холостого
хода:

— засорение жиклера холостого хода ЭМК;
— перегорание ЭМК;
— отсутствие питания ЭМК.

Для работы необходимы: гаечные ключи на “8”, “10”, “12”, “13”, “14”, пробник
или контрольная лампа на 12 В с проводами, отрезок провода с зачищенными концами,
компрессор или воздушный насос.

Все перечисленные карбюраторы имеют в системе холостого хода электромагнитный клапан (ЭМК) с жиклером холостого хода. Управляет клапаном электронный блок принудительного холостого хода.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса воздушного фильтра, отвернув гайку
ключом на “10” и отстегнув пружинные зажимы.
Снимите воздушный фильтр. Отверните четыре гайки ключом на “8”,
отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения
к клапанной крышке и снимите корпус воздушного фильтра.

2. Включите зажигание. Снимите провод питания с ЭМК. Попробуйте
несколько раз дотронуться клеммой провода питания до клеммы ЭМК.

В момент касания слышны отчетливые щелчки?

Нет: см. п. 4

3. Ключом на “13” (на “12” или “14” в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Двумя пальцами извлеките топливный
жиклер холостого хода

Обратите внимание на центральное отверстие:
удалите из него соринки, используя компрессор или воздушный насос,
и убедитесь в чистоте отверстия на просвет. Установите топливный
жиклер на место. Установите ЭМК на место и заверните от руки до
упора

Наденьте провод питания и пустите двигатель.

Установите ЭМК на место и заверните от руки до
упора. Наденьте провод питания и пустите двигатель.

4. Ключом на “13” (“12” или “14”, в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Используя дополнительный отрезок
провода, подайте “+” от аккумуляторной батареи на клемму ЭМК, корпусом
его несколько раз коснитесь клеммы “–” аккумуляторной батареи.

В момент касания слышны отчетливые щелчки?

Да: см. п. 6

5. Перегорел ЭМК. Замените исправным, предварительно проверив
его. Чтобы доехать до ближайшего автомагазина, можно переделать
неисправный ЭМК на принудительно открытый. Для этого двумя пальцами
снимите топливный жиклер холостого хода, обломите пластмассовый
наконечник клапана и поставьте жиклер на место. Установите ЭМК на
место и заверните от руки до упора. Наденьте провод питания и пустите
двигатель. Имейте в виду, что при использовании такого клапана могут
возникнуть проблемы с выключением двигателя: он будет пытаться работать
после выключения зажигания. В такой ситуации постарайтесь не глушить
сразу двигатель, а дайте ему поработать на холостом ходу хотя бы
5 минут, а после выключения зажигания плавно нажмите педаль “газа”
до упора.

6. Установите ЭМК на место. Включите зажигание и проверьте
тестером или контрольной лампой наличие “+” на клемме провода питания
ЭМК. Если питание отсутствует — вышел из строя электронный блок
управления принудительным холостым ходом.

Электронный блок управления принудительным холостым ходом ремонту
не подлежит. Замена его не представляет сложности, но для того чтобы
добраться до ближайшего автомагазина, можно временно с помощью дополнительного
провода подать питание на ЭМК хотя бы от клеммы “+Б” катушки зажигания.
Как вариант, можно, предварительно отогнув резиновый чехол от разъема
пучка проводов блока принудительного холостого хода, соединить перемычкой
провода на клеммах “4” и “6”. Порядок нумерации клемм указан на
крышке электронного блока справа и слева от разъема — цифры “1”
и “7”.

Совет

Частым нарушением работы двигателя, связанным с блоком принудительного
холостого хода, является значительное снижение частоты вращения
(вплоть до полной остановки) при выжиме сцепления, например при
переключении передач или остановке на светофоре. В этом случае,
чтобы спокойно доехать до автомагазина или автосервиса, достаточно
разъединить разъем цепи управления блока принудительного холостого
хода, находящийся возле регулировочного винта количества смеси.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.
