Датчик положения распредвала приора 16 клапанов

Основа работы ЭСУД

Эта тема уже не раз освещена и просмотрена, но придётся немного повториться. Итак, на инжекторных автомобилях всем управляет компьютер. Именно он подаёт топливо в цилиндры через форсунки и поджигает рабочую смесь искрой, образованной на свечах. Делает он это, согласно программе, заложенной в его памяти. Она называется «прошивка».

Но чтобы верно выполнить эту программу, необходимы очень точные данные. Электронный управляющий блок (ЭБУ) должен точно знать следующие параметры:

1. Положение коленвала.
2. Положение распределительного вала.
3. Количество поступившего воздуха.

Это три основные единицы, требующиеся для «мозга». А для доставки этих необходимых ЭБУ сведений и служат датчики.

Почему он называется датчик фаз

Распределительный вал двигателя «Приоры» как и любого другого автомобиля, отвечает за своевременное открытие впускных и выпускных клапанов в головке блока. Процесс этот называется газораспределением. Есть определение — четырёхтактный мотор. Это именно 4 фазы:

Карбюраторный мотор, так сказать, не различает этих тонкостей. Топливо идёт в цилиндры постоянно. А преимущество инжектора в том, что впрыск рабочей смеси в камеру, идёт строго в нужный момент.

О том что наступил этот момент и двигатель «Приоры» вошёл в нужную фазу и сообщает считыватель положения распредвала.

Устройство и расположение датчика фаз

Как и в большинстве таких устройств, в нём используется эффект Холла. Поэтому его основу составляет полупроводник, который под напряжением меняет проводимость в зависимости от приближения или удаления металла. Этот элемент находится в пластмассовом корпусе веретенообразной формы. В самом торце. С противоположной стороны находится разъём для подключения фишки проводки «Приоры».

Так как в данный момент «Приора» комплектуется 8 и 16 клапанными моторами, то соответственно и считыватели фаз на них стоят различные.

Где находится датчик фаз

На двигателе с 8 клапанами, этот датчик установлен в специальном стакане в торцевой части головки блока цилиндров. Там, где выходит концевик распредвала. Со стороны коробки передач. Он считывает сигнал со специального выступа на валу.

Датчик фаз «Приора» 16 клапанов установлен с противоположной стороны. Там, где находятся приводные шестерни валов. Здесь всё устроено по-другому. Похоже на считыватель Холла электронного зажигания. На шестерне распредвала установленного на двигателе со стороны радиатора, изнутри прикреплена металлическая «юбка». Она входит в прорезь датчика, и имеет контрольную прорезь. Её и «считывает» датчик, посылая сигнал на ЭБУ «Приоры». Само устройство крепится к корпусу головки двумя болтами, и соответственно имеет два крепёжных ушка около разъёма.

Признаки неисправности и проверка датчика фаз

Как и у любого инжекторного автомобиля. У «Приоры» неисправность в первую очередь обозначает себя появлением светового сигнала лампы «Чек энджер».

Но есть и ощутимые признаки неисправности датчика распредвала «Приоры». Появляются неприятные рывки машины при наборе скорости. А главное, время запуска значительно увеличивается. То есть при исправном устройстве стартеру хватает сделать небольшой толчок для запуска мотора. А если данная неисправность имеется, то приходится делать несколько оборотов коленвала для пуска.

Проверить его можно только с помощью компьютерной диагностики. Только она скажет на 100% исправен датчик фаз или нет. Иногда, эту информацию даёт, установленный дополнительно бортовой компьютер с дисплеем.

Полезное видео о датчике фаз «Приоры»:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Профилактика датчика положения коленчатого вала

О неисправности большинства датчиков системы управления двигателем можно понять лишь по горящему значку CHECK и неровной работе мотора. Это позволяет добраться до места стоянки или СТО. При выходе из строя ДПКВ двигатель сразу отказывается заводиться, так как у ЭБУ отсутствуют сведения, необходимые для управления подачей топлива и зажиганием. Снизить риск подобных неприятных ситуаций вполне возможно.

Основные причины неисправности датчика положения коленвала

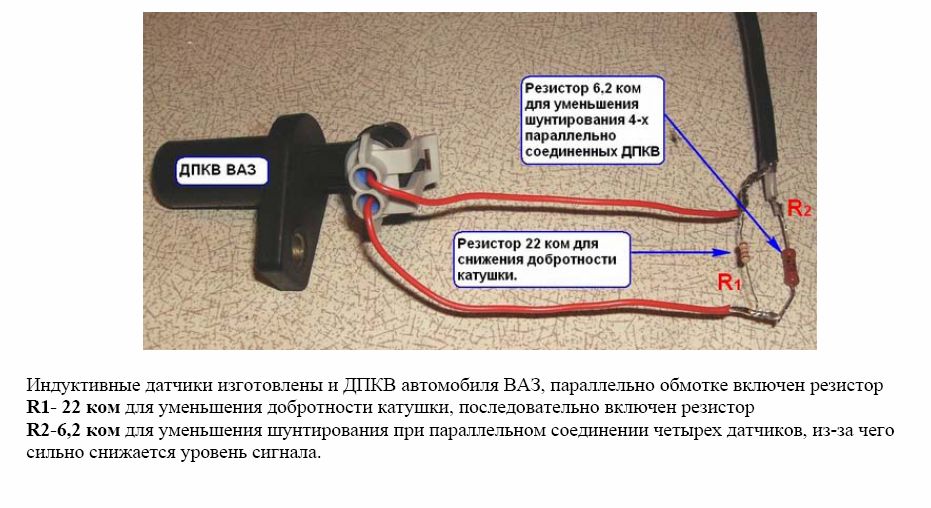

Сам по себе датчик положения коленчатого вала достаточно надежен, так как представляет собой обычную катушку индуктивности с обмоткой и сердечником. Механические повреждения такой конструкции в процессе работы практически исключены, но они все же случаются. Работа датчика может быть нарушена из-за загрязнения металлическими опилками и межвиткового замыкания в катушке. Неисправность ДПКВ может быть вызвана также внешними причинами – механическим повреждением корпуса, окислением контактов и т.п.

Иногда причиной ошибки является не непосредственная неисправность датчика, а факторы, напрямую влияющие на его работу. При намагниченности и повреждении зубьев задающего диска, его «биения» (отклонения от оси вращения), налипании большого количества грязи на корпус датчика или неправильном зазоре между ним и диском сигнал может измениться. В случае повреждения проводки или контактов импульсы и вовсе могут отсутствовать.

Способы устранения причин неисправности датчика положения коленчатого вала

Так как чаще всего на работу датчика и получение сигнала от него влияют внешние причины, необходимо свести к минимуму риск их воздействия. По возможности поверхность датчика необходимо периодически очищать от грязи, а также внимательно следить за состоянием проводки и контактов. Если при этом требуется снять ДПКВ, не забудьте после установки проверить зазор между его поверхностью и задающим диском. Он должен быть не менее 0,6, и не более 1,4 мм.

Спасибо за подписку!

Датчик положения коленвала в Калине не подлежит ремонту, поэтому если проблема вызвана внутренним повреждениями – его следует заменить на новый. Цена его невелика, а замена займет совсем немного времени. В идеале запасной датчик лучше всегда возить с собой.

Как правило, с заменой датчика положения коленчатого вала сталкиваться приходится не часто, так как он не требует особого внимания. Дополнительно сократить риск можно, если следить за чистотой в подкапотном пространстве, состоянием проводки и контактов. Отправляясь в длительную поездку, желательно взять с собой запасной ДПКВ.

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала

Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.

Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

Определение положения датчика фаз

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

Осмотр снятого датчика

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

Выставление первого целиндра в верхнюю мертвую точку

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

Направление датчика коленвала

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

Определение состояния шторки

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.

Где находится и неисправности датчика коленвала Лада Приора

Датчик коленвала отвечает за равномерный впрыск горючего и подачу импульса с целью воспламенения горючей смеси. Иными словами можно сказать, что с его помощью контроллер определяет, когда и в какой цилиндр нужно подать топливо.

Где расположен ДПКВ

Коленчатый вал двигателя имеет зубчатый задающий диск, он совмещается с приводом генератора. На расстоянии приблизительно в 1 мм от верха его зубчика, на крышке насоса масла, прикреплен датчик коленвала Лады Приора.

Где находится блок предохранителей на Ладе Приора

У задающего диска всего 58 зубцов, с отступом в 6 градусов, а также промежуток в два недостающих зубца – таким способом делается синхронизация. Для того чтобы поставить коленвал на точку 114 градусов до крайней верхней точки 1 и 4 цилиндров, объединяют середину, первого после промежутка зубца, с осью ДПКВ.

Проводка коленчатого вала защищена от посторонних вмешательств своеобразным экраном, который замкнут на массе авто.

Некорректная работа цепи может спровоцировать остановку мотора, фиксирование в памяти контроллера кодов ошибки и активацию сигнализатора.

Проверяются цепи датчика коленвала после того, как зажигание отключено и колодки отсоединены от контроллера и самого датчика. При исправной цепи ДПКВ, качественной установке, но сохранении кода ошибки, которая говорит о некорректной работе детали – ДПКВ нужно менять.

Где находится и неисправности датчика давления масла Лада Приора

Замена датчика коленвала

Рассмотрим подробнее процесс снятия детали:

• необходимо выключить зажигание;
• колодка проводов должна быть отсоединена;
• гаечным ключом на 10 отворачиваем болт, что крепит датчик к крышке наноса масла;
• достаем неисправный датчик.

После того как неисправная деталь извлечена, устанавливаем новую:

• установить новый датчик;
• заворачиваем болт и затягиваем его до полной фиксации;
• подсоединяем проводку к самой детали.

Выявляем признаки неисправности

Если датчик положения коленчатого вала полностью вышел из строя он не позволит нормально завести машину. В остальных случаях некорректная работа детали выявляется по таким действиям:

1. Мотор запускается с перебоями, не стабильно.
2. Работа двигателя будет нестабильна.
3. Мощность мотора значительно снижена.
4. Если нагрузку увеличивают, появляется детонация.

Проверить датчик коленвала можно при помощи проверки сопротивления изоляции. Если цифры на омметре разнятся от показаний 550-570 Ом, значит, ДПКВ вышел из строя. В случае когда ошибка ДПКВ не аннулировалась, следовательно, необходимо почистить деталь от грязи и проверить целостность проводки и соединения. Отремонтировать ДПКВ не получится, его можно лишь заменить.

Для советских моделей автомобиля достать необходимую деталь для ее замены не слишком сложно. К примеру, ДПКВ Приора можно приобрести в ближайшем автомагазине, а инструкцию по его замене легко отыскать в Интернете. Если данную работу вы не рискнете делать самостоятельно, то на ближайшей СТО вам выполнят ее в кратчайшие сроки и за небольшие деньги.
