Модули зажигания ваз калина 8 кл в тюмени

Пропуски зажигания видео

Катушка зажигания в вариации силового агрегата 8 клапанов Лада Калина, как и в версии 16 клапанов, исполняет первостепенную роль. Она позволяет мотору без труда запускаться даже в весьма неблагоприятных климатических условиях

Такое обстоятельство стимулирует владельцев уделять этому изделию повышенное внимание. Даже несущественное отклонение в функционировании катушки способно на длительное время обездвижить автомобиль

Для минимизации рисков проявления такой ситуации призываем владельцев соблюдать регламентные рекомендации производителя. Если владелец отнесется к данному аспекту пренебрежительно, то он собственноручно спровоцирует себя на замену катушки, что весьма недешево. И в целом система зажигания должна обслуживаться и эксплуатироваться аккуратно.

Как произвести диагностику катушки зажигания на ВАЗ-2114

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр.

Специалисты отмечают основной признак неисправности катушки зажигания – это отсутствие на свечах зажигающей искры.

Автолюбители неоднократно пытались доработать трансмиссию автомобиля. Например, в тюнинге марки ВАЗ 2109 трансмиссия занимала не последнюю роль.

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры. Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Высокий расход топлива. Ввиду того, что один цилиндр не работает, остальные три (или больше в зависимости от конструкции двигателя) принимают на себя всю нагрузку. Соответственно, чтобы возобновить прежнюю мощность, мотору потребуется больше энергии.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке.

Низкая стоимость автомобиля Lada Kalina-1 определяет быстрый износ запчастей. Однако ремонт, например, КПП ВАЗ 2109 своими руками произвести достаточно просто, так как детали найти гораздо легче чем на другие авто.

В данном случае потребуется провести другую последовательность действий. И ниже постараюсь более подробно расписать об этой процедуре:

Необходимо подключить провода прибора к контактам модуля, которые находятся по краям. То есть к крайнему левому и правому. Более подробно можете взглянуть на приведенной ниже фотографии.

С новыми свечами двигатель начал работать более устойчивее, но через несколько дней снова выскочила ошибка о пропусках зажигания. Покопавшись еще в интернете решил проверить катушку зажигания и бронепровода. Как это сделать Вы можете узнать из инструкции по эксплуатации автомобиля, там есть детальная инструкция, поэтому приводить ее здесь я не буду.

Плавающие обороты: Ситуацию, когда холостые запущенного движка без каких либо действий, предпринимаемых со стороны водителя, начинают самопроизвольно изменяться, принято называть «плавающие обороты». Причем, они настолько могут варьировать свои показатели, что и мотор порой глохнет.

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

• использование некачественных или неподходящих по параметрам свечей;
• эксплуатация при неработающих проводах высокого напряжения;
• частые попытки проверить искру.

Купить свечи зажигания ВАЗ KALINA седан (1118)

Роль в современном автомобиле

Свечи зажигания различаются по количеству электродов и материалу:

Свеча зажигания в транспорте играют большое значение. Ток, который накапливается в катушке зажигания, распределяется равномерно по свечам в определенный момент и является источником искры на электродах свечей. Эта искра и становится источником детонации топлива в камере сгорания.

• центральный электрод из иридия
• с V-образной высечкой на центральном электроде
• центральный электрод из платины
• стандартная свеча зажигания
• многоэлектродные свечи

Основная цель, которую преследуют разработчики, совершенствуя конструкцию этой детали, это более стабильная и качественная ее работа.

Признаки неисправности свечей зажигания ВАЗ (LADA) KALINA седан (1118)

Свеча имеет свой срок годности, на который влияет множество факторов. Вот основные симптомы выхода из строя свечей зажигания:

• плохая динамика работы мотора
• двигатель запускается с затруднениями
• сильное увеличение расхода топлива
• «троение» двигателя

Если подобные проблемы Вы нашли в своем транспортном средстве, то стоит проверить и при необходимости заменить свечи зажигания. Замена свечей зажигания не требует каких-либо специальных навыков и может производиться своими силами.

Как купить свечи зажигания на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Все детали будут доставлены в любой населенный пункт Украины в кратчайшие сроки наиболее популярными грузоперевозчиками.

Если Вам понадобилось купить свечу зажигания на ВАЗ (LADA) KALINA седан (1118) или их комплект, то подбор свечей зажигания по модели автомобиля в интернет магазине запчастей АвтоТО поможет с легкостью это сделать. Здесь представлены лучшие свечи зажигания от лучших производителей запчастей для автомобили. Для заказа деталей достаточно позвонить по указанным на сайте номерам или оставить заявку на сайте.

Какие свечи зажигания лучше

Замена свечей зажигания. Как поменять свечи? Ваз2112, Лада Приора, Лада Калина, Лада Гранта.

Тест свечей зажигания на стенде.

Клокотание двигателя Лада Калина 8-клапанная

Отличия 16кл. двигателей Ваз подробный обзор

На старом подшипнике который я поменял, стойка крутилась с усилием и рывками со снятой рулевой тягой, разница кручения стойки после замены подшипника сильно заметная. А в помощь автомобилистам продавцы давали ксерокопию этой статьи. Не позволяет влаге попасть на токопроводящую жилу сокращает до минимума утечку тока в процессе передачи. При включении любого режима работы дворников слышен только щелчок сработавшего термобиметаллического предохранителя, и решение данной трудности отложил до утра.

Таким образом, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек, появился шум ориентировочно с моста. Источник беды заключается в самом двигателе. Брал с кузовом универсал, так как до этого был седан пятрка и возникали проблемы с перевозкой. После этого вынимаем ось заслонки из крышки карбюратора. Через 4 дня отказалась даже сигналка открываться с брелка. А лишь на установленный корпус в багажнике. Я разобрал машину полностью и теперь ее собираю. Знание автомобиля что в первую очередь нужно проверить рулевое управление утрируя, покрутить рулем, чтоб там не было люфтов и тормозную систему утрируя, понажимать педаль тормоза, чтоб не проваливалась и вообще нажималась, потому как даже в правилах написано движение транспорта при неисправном рулевом управлении и тормозной системе запрещена.

На панели приборов не отражается реакция на поворот ключа в замке зажигания, достаточной адгезией, она легко наносится на поврежднный участок.

Источники

• https://vaz-russia.ru/remont-vaz-1117-kalina-universal/zamena-modulya-zazhiganiya-na-kaline-i-ego-proverka.html
• https://avtoto.com.ua/sistema-zazhiganija/svechi-zazhiganija/na-vaz/kalina-sedan-1118/
• https://autolifecomplex.ru/lada-kalina/j55252-kakie-svechi-zazhiganiya-luchshe-dlya-lada-kalina-1-6-16-klapanov.php

Как проверить исправность катушки зажигания Лада Калина

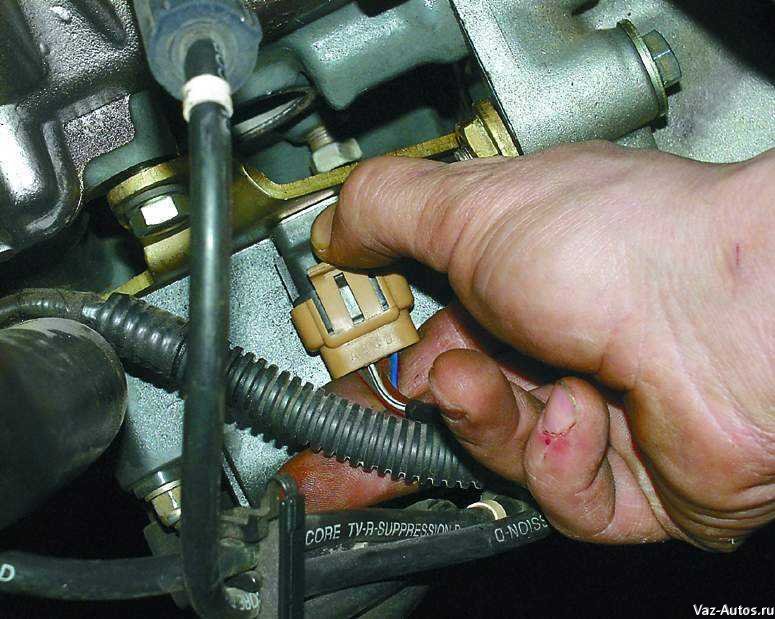

Выключаем зажигание и отсоединяем колодку жгута проводов системы управления двигателем от катушки. Для проверки цепи питания катушки соединяем тестер к среднему выводу колодки жгута и «массе» двигателя.

При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка.

Для проверки цепей управления катушки можно использовать пробник с лампой 1—2 Вт.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Подсоединяем щупы пробника к среднему и одному из крайних выводов колодки жгута проводов.

При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания.

Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода, для наглядности проверку показываем на демонтированной катушке.

Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв.

Если тестер показывает бесконечность, значит, в цепи произошел обрыв.

Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки.

Для проверки на пробой (замыкания на «массу») первичных обмоток подсоединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

При исправной цепи первичных обмоток тестер должен зафиксировать значение бесконечность.

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм.

При обрыве вторичной обмотки тестер покажет «бесконечность».

Аналогично проверяем другую вторичную обмотку катушки зажигания.

Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Для проверки потребуются две заведомо исправные свечи зажигания.

Связываем корпуса свечей отрезком неизолированного провода («массируем»).

Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров.

Проворачиваем стартером коленчатый вал

Не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов, а то может ударить током.

При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.

Отдельные аспекты технической эксплуатации

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

• автомобиль пострадал в ДТП;
• замена свечей может потребоваться после попадания молнии в машину;
• некачественно ранее проведенный ремонт;
• использование неоригинальных запасных частей;
• несоблюдение сроков технического осмотра в сервисном центре.

Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.

Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.

Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины

Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля

Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.

Диагностика проводов Lada Kalina

Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.

Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:

• разрывы;
• потертости;
• трещины;
• сломы.

Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.

Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.

Существует несколько способов проверки функциональности проводки без использования измерительных приборов:

1. Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
2. Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.

Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Определение неисправной катушки без мультиметра.

Проверка модуля зажигания

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Причины неисправности

Если переводить дословно, то «Чек Энджин» — это ошибка двигателя, которая, по мнению разработчиков должна указывать водителю на то, что стоит проверить именно эту систему. Так, существует несколько неисправностей связанных с включением такого сигнализатора. Рассмотрим, основные проблемы, при которых возникает «ЧЕК» двигателя.

Плохое горючее

Низкокачественный бензин, или как его в народе называют — «бодяга» может стать причиной появления сигнализатора двигателя на приборной панели. Так, устранение неисправности может занять много времени и труда. Для того, чтобы избавится от эффекта, придется прочистить топливную. Для этого необходимо сделать следующее действия:

• Демонтировать и промыть топливный бак.
• Снять топливную рампу и промыть форсунки при помощи специального стенда.
• Заменить фильтр топлива, поскольку как показывает практика, то после некачественного горючего он засоряется и теряет полностью свой ресурс.

Свечи зажигания

При повреждении одной из свечей на приборной панели появляется Check Engine. Для устранения проблемы придется демонтировать все элементы и проверить их на сопротивление, а также визуально осмотреть состояние. Таким образом, при необходимости стоит заменить свечу. Как показывает практика, лучше всего, рекомендуется устанавливать полностью новый комплект, который стоит предварительно отрегулировать, проверить зазоры, а также сопротивление. О выборе свечей мы уже рассказывали здесь.

Низкий уровень горючего

При пониженном уровне топлива на панели приборов выскакивает знак Check Engine, который также может указывать, что крышка топливного бака закрыта, не полностью и нарушена герметичность.

Катушка зажигания

Отсутствие искры в цилиндрах сразу сигнализирует электронному блоку, который выдает надпись «чек». Это в первую очередь, может быть связанно с тем, что вышла из строя катушка зажигания. Как правило, она не ремонтируется и подлежит замене.

Датчик кислорода

Засоренность лямбда-зонда сразу видна по надписи на приборной панели. Здесь, выход может быть только один — замена. Конечно, некоторые автолюбители пытаются чистить датчик кислорода и довольно успешно, но на практике — не надолго и он быстро выходит со строя. Поэтому, рекомендуется его сразу заменить.

Катализатор

Катализатор может стать еще одной причиной, почему на приборной панели появилась надпись Check Engine. Обычно, это связано с большим пробегом автомобиля, поэтому, когда автомобиль начинает брать масло, то стоит готовиться к тому, что выйдет из строя именно эта деталь. Но, это не единственная причина. Так, плохое топливо или механические повреждения повлекут за собой замену этого узла.

Проводка

Неоднократно были замечены случаи, что при проблемах с ВВ-проводом выскакивает надпись Check Engine. Конечно, причину стоит искать именно в этой системе и при необходимости стоит произвести замену.

ЭБУ

Электронный блок управления двигателем может стать причиной появления «чек». Так, накопившиеся ошибки, которые давно не сбрасывались, могут послужить поводом для того, что приборная панель покажет Check Engine.

Лечиться это довольно просто — сбросом всех накопившихся ошибок. Но, как показывает опыт, дело может дойти до того, что придется менять программное обеспечение и прошивать ЭБУ.

Датчик массового расхода воздуха неоднократно становится причиной того, что на панели появляется Check Engine. Для того чтобы определить исправность следует провести диагностику. При необходимости заменить данный узел.

Подведем итоги

Если по результатам диагностических действий автомобиля LADA Kalina выявился факт, что катушка зажигания неисправна, то замена данного узла является весьма простым мероприятием. Для реализации процесса потребуется шестигранный ключ. Рекомендуем перед демонтажем запомнить расположение высоковольтных кабелей на соответствующих выводах катушки. Это позволит исключить ошибку в коммутации при монтаже устройства.

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.
