Как правильно пользоваться зу «кедр» для аккумуляторов

Кедр авто 4а как заряжать

Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание. Одним из обязательных пунктов является поддержание нормального уровня заряда.

Особенно это касается зимней эксплуатации, поскольку из-за большого количества мощных потребителей и сильных морозов штатное реле напряжения автомобиля не в состоянии полностью зарядить аккумулятор.

Обзор устройства

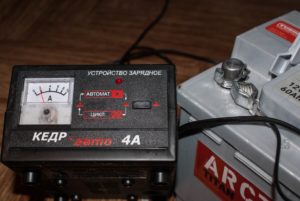

Зарядное устройство выполнено в пластиковом корпусе небольших размеров (185х130х90 мм). Малая мощность устройства обусловила его малый вес.

На лицевой панели расположены:

• Стрелочный амперметр для контроля тока заряда;
• Светодиодный индикатор режима работы;
• Переключатель режима «Цикл – Автомат».

С задней панели устройства выходит сетевой шнур и провода с клеммами для подключения аккумулятора.

Технические характеристики устройства Кедр Авто 4а

Данное зарядное устройство обеспечивает ток заряда до 4 А. Этого вполне хватает для поддержания емкости не полностью разряженных аккумуляторов. Остальные технические характеристики:

Напряжение	220 Вольт
Максимальный зарядный ток	4 Ампера
Потребляемая мощность	85 ватт
Номинальное напряжение АКБ	12 Вольт
Походит для зарядки аккумуляторов	Только WET
Емкость заряжаемого аккумулятора	от 30 до 75 А/ч
Размеры	185x130x90 мм

WET аккумуляторы — это стандартные свинцово-кислотные батареи с жидким электролитом. Не пытайтесь этим ЗУ зарядить AGM, E или GEL АКБ.

В комплект ЗУ входит инструкция по правилам пользования, в которой подробно указан порядок действий при работе и возможные неисправности с порядком их устранения.

Особенности устройства и для каких АКБ подходит

Автоматическое зарядное устройство предназначено для заряда свинцово-кислотных аккумуляторных батарей с емкостью от 40 до 75 А/ч.

Важно! Чем больше емкость аккумулятора, тем больше времени будет занимать его заряд. Причем многие производители рекомендуют устанавливать ток заряда, равный 1/10 его емкости

Таким образом, данное устройство не рекомендуется использовать для регулярного заряда мощных аккумуляторов с высокой степенью разряженности.

Устройство имеет встроенную защиту от неправильного включения – переполюсовки. Напряжение на выходе и ток заряда отсутствуют в таких случаях:

• Неправильно подключенный аккумулятор;
• Высокая степень разряженности (напряжение на клеммах АКБ менее 10 В);
• Отсутствие аккумулятора.

Кедр Авто 4а имеет два режима работы – «автомат» и «цикл». Каждый из режимов работы использует свой алгоритм зарядки.

Световой индикатор работы имеет следующие режимы:

• Погашен – режим «Автомат»;
• Мигает – в режиме «Автомат» заряд окончен;
• Непрерывное свечение – включен режим «Цикл».

Автомат

Этот режим является основным и предназначен для заряда аккумуляторных батарей без вмешательства пользователя. Логика работы такова, что при подключении разряженного аккумулятора устройство начинает выдавать максимальный ток, который снижается по мере протекания процесса зарядки. При достижении на клеммах батареи напряжения 13.2 В заряд автоматически прекращается.

Важно! Начальный ток зависит от степени разряженности аккумулятора, но не превышает 4А в самом крайнем случае. Режим предназначен для восстановления батарей с признаками сульфатации

В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин

Режим предназначен для восстановления батарей с признаками сульфатации. В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. https://www.youtube.com/embed/GPrLPtSw1ps

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

О чём важно помнить

Прежде чем покупать и заряжать аккумулятор с помощью ЗУ под названием «Кедр», проверьте, что именно вы собираетесь приобрести.

Главная проблема ЗУ «Кедр» в том, что их активно подделывают. На рынке можно встретить идентичные зарядные устройства с одинаковым названием, заявленными характеристиками и дизайном.

Дюна выпускает такие же «Кедры». Но с разницей лишь в том, что в качестве основы применяются дешёвые китайские компоненты. Из-за этого часто можно встретить отзывы, в которых автомобилисты рассказывают, как порой даже после первого включения ЗУ выходило из строя.

Если же говорить про оригинальные ЗУ «Кедр», то некоторые пользуются ими более 10–20 лет, и ни о каком приближающемся окончании их ресурса речи не идёт.

Потому, выбирая зарядное устройство под названием «Кедр», внимательно смотрите на то, кто выступает производителем. Если это Дюны, покупать не стоит. Если же там написано НИИПП, тогда вы делаете верный выбор.

Правила и советы по эксплуатации

Для начинающего пользователя важно ознакомиться с инструкциями к зарядным устройствам Кедр для работы с автомобильными аккумуляторами. Объективно ничего сложного тут нет

В большей степени это касается моделей 4А и 10А. Их производство продолжается. А Кедр М всё же устарела

Объективно ничего сложного тут нет. В большей степени это касается моделей 4А и 10А. Их производство продолжается. А Кедр М всё же устарела.

Бывалым автомобилистам не сложно будет разобраться с тем, как пользоваться купленным зарядным устройством бренда Кедр. Для восстановления и обслуживания аккумулятора производитель предлагает подробную инструкцию.

Фактически автомобилиста интересуют 2 режима: Автомат и Цикл.

Автомат

Для начала о том, как заряжать правильно обслуживаемый аккумулятор, пользуясь зарядным устройством Кедр через режим Автомат.

В качестве примера будет использоваться Кедр 4А. Самая популярная модель в России и в странах СНГ.

Чтобы зарядить аккумулятор, потребуется воспользоваться устройством Кедр, включив режим Автомат. Последовательность такая:

• выберите сухое и проветриваемое место для зарядки;
• подключите клеммы зарядки к АКБ, строго соблюдая полярность;
• переключите девайс в нужный режим с пометкой Автомат;
• вставьте вилку ЗУ в бытовую исправную розетку;
• дождитесь начала, а затем и завершения процесса.

Когда автозаряд будет закончен, на приборе загорится специальный индикатор.

Остаётся отключить разъёмы. Первой извлекается вилка из розетки. Потом нужно взять минус, и затем уже плюс.

А подключение проводится в обратной последовательности. Сначала соединяется минус, а за ним следует плюс.

Цикл

Второй режим — это Цикл. Актуален для тех батарей, которые пострадали от сульфатации. А это распространённое явление среди свинцово-кислотных батарей, эксплуатируемых в городском режиме.

С помощью этого режима выполняется десульфатация. Процесс, обратный сульфатации. Это способствует разрушению налёта, который препятствует нормальному течению физико-химических процессов внутри АКБ.

Процедура выглядит так:

• если батарея разряжена до 10,3-10,9 В, нужно начинать зарядку;
• сначала АКБ полностью заряжается;
• затем к выводам батареи подключается автомобильная лампа около 6 Ватт;
• соблюдая полярность, АКБ соединяется с зарядным оборудованием;
• включается режим с пометкой Цикл;
• загорается индикатор, который гаснуть не будет;
• ЗУ подключается к бытовой и обязательно исправной розетке на 220 В;
• начинается циклический процесс зарядки и разрядки источника питания.

Суть десульфатации в режиме Цикл заключается в том, что сначала батарея заряжается, затем разряжается, и снова восполняет заряд. Автомобильная лампа используется как нагрузка, чтобы ускорить процесс потери заряда.

При циклическом повторении таких действий налёт разрушается и АКБ возвращает утраченную ёмкость.

Так поступают в основном с обслуживаемыми источниками питания. Учитывайте, что здесь автоотключение срабатывать не будет. За процессом придётся следить и регулировать вручную. Выполнив нужное количество циклов, устройство отключается пользователем.

Также перед началом процедуры следует открутить пробки на банках (секциях) свинцово-кислотной батареи. А после завершения сначала ЗУ отключается от бытовой сети, и потом только можно разъединять клеммы.

ЗУ от НИИПП марки Кедр стоят своих денег. За несколько тысяч рублей можно взять зарядку, которая прослужит минимум 5-10 лет.

Приходилось ли пользоваться ЗУ Кедр? Какие ваши впечатления? Лучшая модель? В чём их недостатки?

Подписывайтесь, задавайте вопросы и рассказывайте друзьям о нашем проекте!

Рекомендации по эксплуатации

Теперь следует ознакомиться с инструкцией к зарядному устройству Кедр для автомобильных аккумуляторов.

На самом деле здесь ничего сложного нет. В особенности, если речь идёт о современных моделях, выпуск которых продолжается до сих пор. Кедр Авто 4А и 10А можно купить без особых проблем.

Что же касается того, как пользоваться тем или иным зарядным устройством марки Кедр для восстановления своего аккумулятора, то здесь можно представить короткую, но понятную инструкцию.

Есть 2 основных режима, с которыми вам предстоит работать. Это Цикл и Автомат.

У каждого из них есть свои особенности.

Режим Автомат

Начать следует с того, как заряжать севший аккумулятор зарядным устройством на примере Кедр Авто 4А в режиме Автомат.

Эта модель пользуется наибольшим спросом на российском рынке. Именно про Кедр Авто 4А представлено наибольшее количество отзывов, подавляющее большинство из которых положительные.

Если вам нужно зарядить аккумулятор, пользуясь устройством Кедр, это делают в режиме Автомат. Сам процесс выглядит следующим образом:

• соблюдая полярность, подключаются клеммы ЗУ к выводам аккумулятора;
• ЗУ переводится в режим Автомат;
• вилка зарядного устройства вставляется в розетку на 220 В;
• зарядка начинает протекать в автоматическом режиме;
• автоматически завершится заряд и загорится соответствующий индикатор.

Теперь можно разъединить компоненты. Сначала вынимается вилка из розетки, затем снимается минусовая клемма, а потом плюсовая. Подключение рекомендуют выполнять в обратной последовательности. Первым подключается минус, а за ним плюс.

Режим Цикл

Режим Цикл необходим, если вашу батарею настигли последствия сульфатации. Именно десульфатация является сутью режима под названием Цикл.

Здесь процедура будет выглядеть так:

• к выводам АКБ подключается автомобильная лампа на 12 Вольт;
• мощность самой лампочки лучше брать около 6 Ватт;
• соблюдая полярность, подключаются клеммы;
• ЗУ переводится в режим Цикл;
• учтите, что индикатор заряда будет гореть постоянно, и это нормально;
• зарядное устройство подключается в сеть на 220 В;
• автоматическое отключение в этом режиме не работает;
• цикл заряда и разряда будет повторяться бесконечно, пока вы его вручную не остановите.

Перед процедурой зарядки обслуживаемой АКБ нужно не забыть открутить пробки на банках. Когда процесс завершится, сначала вынимайте вилку из розетки и только после этого снимайте клеммы.

Зарядные устройства Кедр производства НИИПП действительно заслуживают вашего внимания. Они стоят буквально 2–3 тысячи рублей от производителя, либо немного дороже у перекупщиков и представителей.

Каждый автомобилист сам решает, какое ЗУ ему использовать

К тому же характеристики и возможности зарядников Кедр подходят не всем современным аккумуляторным батареям, что также важно учитывать

Как пользоваться на примере ЗУ “Кедр Авто 4А”

Заряжать АКБ автомобиля устройствами “Кедр” несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение “Автомат”.
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Цикл

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

Наглядный пример, как происходит зарядка с помощью устройства “Кедр Авто 4А”.

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим “Цикл”. Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Как пользоваться на примере ЗУ «Кедр Авто 4А»

Заряжать АКБ автомобиля устройствами «Кедр» несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение «Автомат».
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим «Цикл». Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Источник

Как заряжать аккумулятор зарядным устройством «Кедр»

Наличие собственного зарядного устройства только для начинающих автомобилистов кажется не слишком оправданным. Но каждый мало-мальски опытный автовладелец знает, что ситуации бывают разные, и севший аккумулятор – отнюдь не редкость в автомобильной практике.

Впрочем, АКБ нуждается в подзарядке и в профилактических целях, особенно в зимнее время, когда при городском режиме езды аккумулятор просто не успевает заряжаться от генератора.

Что касается выбора зарядного устройства, то это задача, прямо скажем, непростая. Сегодня мы расскажем о серии отечественных ЗУ «Кедр», опишем их характеристик, отметим достоинства и недостатки, а также расскажем, как ими пользоваться. Это позволит сделать выводы о том, насколько эти зарядники подходят для вашей модели авто.

Зарядные устройства «Кедр-Авто», версии 4А и 12В

Самые надёжные модели (особенно 4А) «Кедр-Авто» умеют работать только со свинцово-кислотными АКБ, включая зарядку и возможность тренировками посредством циклов заряд-разряд.

Здесь также отсутствует отсек для шнура питания – он встроенный и подключён со стороны задней стенки.

Основные характеристики моделей:

• работает с 12-вольтовыми АКБ;
• мощность устройства – 90 Вт;
• ток заряда – максимум 4 А (для АКБ большой ёмкости такой прибор не годится).

«Кедр-Авто-10» – модель зарядно-предпускового устройства

Представляет собой «продвинутый» и специализированный вариант зарядника «Кедр-Авто 4А».

В новой зарядке в число отличий от аналога 2008 года выпуска входят следующие:

• улучшенная схематика защиты от переполюсовки, перегрузки, всех разновидностей КЗ;
• имеется предпусковой режим, отсутствующий ранее (так называемый «форсаж»). Это функция ускоренной зарядки 10-амперным током, после которой ЗУ переходит на обычный 4-амперный режим;
• добавлена возможность производить циклическую десульфатацию пластин;
• при выборе автоматического режима «Кедр-Авто-10» после завершения основной части подзарядки переходит в режим дозаряда с током 0,5 А, что позволяет осуществить максимально полную зарядку АКБ без нанесения вреда посредством перезаряда;
• номинальный тока зарядка в режиме «автомат» – 4 ампера;
• производитель увеличил срок службы ЗУ до 5 лет при условии соблюдения требований, изложенных в руководстве по эксплуатации;
• конструкторам удалось снизить массу устройства до 600 г. – это один из лучших показателей в данном классе.

Основные характеристики модели:

• габариты – 185х90х130 мм.;
• величина тока зарядки при предпусковом режиме – 10 А;
• выходная мощность «Кедр-Авто-10» – 250 Вт;
• номинал тока зарядки аккумуляторов – 4 А;
• номинал вольтажа заряжаемых АКБ – 12 В (стандарт для легковых авто).

Время зарядки аккумулятора «Кедр-Авто»-4/10 зависит от ёмкости батареи и степени её разряженности. 10-я модель оснащена микропроцессором, способным взять на себя управление процессом зарядки, включая предпусковой режим. Модель 10А является незначительно усовершенствованным вариантом предшественника «Кедр-Авто-10» при таких же технических характеристиках.

Как пользоваться ЗУ «Кедр»

Опишем, как заряжать аккумулятор зарядным устройством бренда «Кедр» на примере самой востребованной модели – «Кедр-Авто»-4А. Сам процесс несложен. И даже новичок вряд ли может допустить какую-либо фатальную ошибку типа переполюсовки или короткого замыкания – сработает защита, и прибор отключится.

Режим «Автомат»

Рассмотрим, как пользоваться зарядником «Кедр» для осуществления классической зарядки аккумулятора:

• включаем соответствующий режим;
• подключаем клеммы к аккумулятору с соблюдением правильной полярности («плюс» к «плюсу», «минус» к отрицательной клемме батареи);
• включаем зарядник в сеть;
• идём по своим делам. Зарядка закончится автоматически, сигнализируя при этом миганием светодиода.

Режим «Цикл»

Инструкция, как правильно задействовать зарядное устройство «Кедр» с целью десульфатации пластин аккумулятора, немного сложнее:

• подключаем к клеммам батареи автомобильную лампу на 12 В мощностью не более 8 Вт (желательно 6-ваттную);
• выставляем режим «Цикл», нажав соответствующую кнопку на панели прибора;
• подключаем клеммы к аккумулятору с соблюдением правильной полярности («плюс» к «плюсу», «минус» к отрицательной клемме батареи);
• включаем устройство в сеть, загорится индикатор заряда. Поскольку автоматическое отключение зарядки прибора здесь отсутствует, она может осуществляться в цикле до бесконечности, так что выключать придётся самому.

Не забывайте выкручивать пробки перед использованием ЗУ. Порядок отключения тоже важен: сначала отключите сетевой шнур и только после этого снимайте провода.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

• способно работать от бытовой сети 220 В ± 11 В;
• номинальное напряжение батареи, которую он заряжает — 12 В;
• минимальный ток заряда — 4,0 А;
• потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Особенности устройства и для каких АКБ предназначен

Исходя из максимального тока зарядки, данное устройство можно применять для обслуживания аккумуляторных батарей с емкостью до 55 А/ч. Но, как показывает практика, заряд малым током продолжительное время положительно сказывается на сроке службы аккумуляторов. Поэтому Кедр Авто 5 можно использовать для зарядки аккумуляторов с емкостью до 100 А/ч.

Процесс заряда в автоматическом режиме протекает следующим образом:

• При подключении АКБ к выходным клеммам устройства, на него подается максимальный ток — 5А;
• В процессе заряда напряжение батареи повышается, а ток снижается, что можно видеть по показания амперметра;
• После окончания заряда ток снижается до минимального значения и устанавливается режим «дозаряд», в результате которого аккумулятор заряжается малым током. «Дозаряд» позволяет максимально зарядить аккумулятор, что недостижимо для устройств с автоматическим отключением.

В режиме «Цикл» периоды заряда чередуются с разрядом малым током. Соотношение времени заряд/разряд – 45/15сек.

В устройстве предусмотрена защита от переполюсовки и подключения полностью разряженной батареи. В таких случаях выходной ток полностью отсутствует.

Chardyncev › Блог › Ремонт зарядного устройства Кедр авто 10А»

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.

ОБЩИЕ СВЕДЕНИЯ

Устройство зарядное Кедр АВТО 4A предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Устройство Кедр АВТО 4A обеспечивает автоматическое отключение при окончании заряда в режиме «АВТОМАТ». В устройстве предусмотрен стрелочный индикатор (амперметр) и световой индикатор, который: при включении режима «АВТОМАТ» — не светится; при окончании заряда в режиме «АВТОМАТ» — мигает; при включении режима «ЦИКЛ» — светится равномерно.

Устройство КЕДР-АВТО обеспечивает ускоренный режим заряда полностью разряженной (до 10 В) батареи при компромиссном значении начального тока равном 3 — 4 А. При этом через 1 — 2 часа (в зависимости от степени разряда батареи и напряжения в сети) значение зарядного тока уменьшается до величины около 2 А и продолжает уменьшаться к концу заряда до 1 А и менее. Такой режим исключает значительный нагрев батареи при заряде и сокращает время заряда полностью разряженной батареи до 3 — 6 часов.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

ПОРЯДОК РАБОТЫ

Все работы по отсоединению или подключению аккумуляторной батареи к устройству должны проводиться при отключенном сетевом напряжении.

Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень разрядки составляет не более 25 % от номинального значения, а летом – не более 50 %. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке.

1. Извлечь устройство из упаковочной тары.

2. Подключить зажимы зарядного устройства к клеммам аккумуляторной батареи, соблюдая полярность. При этом загорается световой
индикатор «АВТОМАТ».

3. Подключить вилку сетевого шнура питания к сети переменного
тока с напряжением 220 В.

4. Убедиться о начале процесса зарядки можно по стрелочному индикатору тока, который должен показывать ток 5±1А.

5. Режим работы «АВТОМАТ»

При включении прибора в сеть устройство начинает зарядку аккумуляторной батареи в автоматическом режиме стабилизированным током 5±1А. По окончании зарядки устройство автоматически переходит в режим подзарядки малым током – ток заряда уменьшается до минимального значения.

6. Предпусковой режим (только для модели «Кедр-авто-10»)

Режим включается повторным нажатием кнопки «АВТОМАТ».
Устройство начинает работать в предпусковом режиме зарядки повышенным током до 10 А в течение 5 минут, после чего переходит в
автоматический режим непрерывной зарядки.

7. Работа в режиме «ЦИКЛ»

Режим «ЦИКЛ» позволяет проводить процесс восстановления аккумуляторной батареи (десульфатацию).

При значительной сульфатации аккумуляторной батареи целесообразно осуществлять зарядку в режиме «ЦИКЛ» непрерывно в течение 3-5 суток.

Процесс десульфатации в режиме «ЦИКЛ» будет эффективнее, если проводить его при подключенной к клеммам аккумуляторной батареи нагрузке с током потребления 0,5-1 А, например, автомобильной лампочке мощностью 6-12 Вт.

Включается нажатием кнопки «ЦИКЛ». В данном режиме зарядное
устройство будет периодически включаться – выключаться (45/15 секунд)

Функции и опции Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов; • Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации; • Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А; • После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка; • Есть возможность десульфатации АКБ в циклическом режиме заряда; • Гарантийный срок службы составляет ровно один год с момента продажи; • В режиме автоматического заряда номинальный ток составляет 4 А; • При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет; • Вес устройства не превышает 0,6 килограмма. • Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов. • Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

Перед зарядкой

Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень разрядки составляет не более 25 % от номинального значения, а летом — не более 50 %. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке.

Стандартные АКБ для автомобиля обладают номинальным напряжением 12 Вольт. Только в таком случае «Кедр» — зарядное устройство (инструкция ниже) — может зарядить батарею. Прочтите также паспорт аккумулятора, чтобы убедиться, что это действительно так. Помните, что для заряда напряжение в заряжающем устройстве должно быть выше вольтажа батареи. В противном случае ничего не получится.

Линейка зарядных устройств для аккумуляторов “Кедр”

› ЗУ

Зарядное устройство “Кедр” восстанавливает заряд аккумуляторов 12 В. Прибор особенно необходим зимой, когда батарея разряжается быстрее. При выполнении зарядки в домашних условиях нужно соблюдать правила, предотвращающие травмирование пользователя и выход АКБ из строя.

Внешний вид зарядного устройства “Кедр Авто 10”.

Модельный ряд зарядных устройств “Кедр”

Несмотря на то что модели ЗУ имеют принципиальные отличия в электрических схемах, все они используются для зарядки и/или удаления сульфатного налета с пластин аккумуляторов.

“Кедр М”

Рассматриваемый прибор обладает функциями:

1. Автоматическое отключение. Препятствует перезаряду и повреждению батареи.
2. Циклический режим. Используется для устранения сульфатного налета, препятствующего набору заряда.
3. Предотвращение неправильного подключения. Если пользователь перепутает клеммы, короткого замыкания не произойдет.
4. Дозарядка. Позволяет аккумулятору набрать полную мощность.

Модель имеет контейнер для хранения аксессуаров. В отсек помещают сетевой провод и зажимы.

Зарядное устройство подает опасное для жизни напряжение. Начиная делать ремонт своими руками, аппарат отключают от сети. Запрещено закрывать вентиляционные отверстия или устанавливать предохранители неподходящего номинала. Прибор нельзя размещать вблизи источников тепла.

Составные элементы зарядного устройства “Кедр М”

Технические данные ЗУ “Кедр М”:

• тип источника питания – бытовая электросеть с напряжением 220 В;
• тип подлежащих зарядке АКБ – 12 В;
• сила подаваемого тока – до 4 А;
• потребляемая мощность – 85 Вт;
• длительность импульса тока при включении циклического варианта зарядки – 15-75 секунд;
• диапазон рабочих температур – +10…+40°С.

Для подготовки устройства к работе нужно подсоединить провода с клеммами и перевести тумблеры в нужное положение.

Существует 2 варианта функционирования прибора:

1. Непрерывный. Используется при необходимости зарядки работоспособной АКБ.
2. Циклический. Применяется для очищения металлических пластин. При этом выводы соединяют с потребителем энергии мощностью 6 Вт. После этого зажимы подключают к токовыводам.

ЗУ “Кедр М” работает только тогда, когда напряжение аккумулятора составляет не менее 10 В. При подключении сильно разряженных элементов питания активируется защита.

Менять режим работы зарядника можно в подключенном к электросети состоянии.

Если батарея разряжена, аппарат будет подавать 4 А. Со временем сила тока снижается. После полного восстановления мощности АКБ устройство отключается, начинает мигать индикатор заряда. Самопроизвольного отключения у ЗУ нет, требуется вмешательство пользователя.

“Кедр Авто 4А” и “Кедр Авто 12В”

Эти приборы разработаны для зарядки и ремонта свинцово-кислотных источников питания, выдающих напряжение 12 В. Встроенный контейнер для хранения аксессуаров отсутствует, сетевой кабель выходит из задней стенки корпуса.

Технические характеристики устройства:

• тип источника питания – электрическая сеть с напряжением 220 В;
• напряжение заряжаемых аккумуляторов – 12 В;
• подаваемый ток – до 4 А;
• номинальная мощность – 85 А.

Схема работы зарядного устройства “Кедр” (1991 г.)

Зарядно-предпусковое устройство “Кедр Авто 10”

Эта модель является улучшенным вариантом ЗУ “Кедр Авто 4А”. Прибор предназначен для зарядки элементов питания свинцово-кислотного типа.

Основными отличиями этого устройства являются:

1. Улучшенная защита. ЗУ оснащено встроенным модулем, предотвращающим перегрузку, короткое замыкание и неправильное подключение.
2. Наличие режима “Форсаж”. На раннем этапе зарядки устройство подает ток силой 10 А. После частичного набора заряда прибор переходит к непрерывной работе. После завершения первого этапа подается ток в 0,5 А. Это позволяет полностью восстановить мощность АКБ, исключая перезаряд.
3. Возможность выполнения циклической десульфатации.
4. Автоматический режим. ЗУ непрерывно подает ток силой 4 А.
5. Увеличенный срок эксплуатации. Устройство бесперебойно функционирует в течение 5-8 лет.
6. Небольшой вес. Масса прибора не превышает 0,6 кг.

Характеристики устройства согласно инструкции:

• ширина – 18,5 см;
• высота – 13 см;
• толщина – 9 см;
• сила тока в начале зарядки – 10 А;
• средняя сила тока – 4 А;
• энергопотребление – 250 Вт;
• тип источника питания – электрическая сеть 220 В.

Как пользоваться на примере ЗУ “Кедр Авто 4А”

Заряжать АКБ автомобиля устройствами “Кедр” несложно. Даже при неправильном подключении батарея не выйдет из строя.

Функции

При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод.

Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к прибору на 3-5 суток.

Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А.

Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!

Источник
