Как сделать замену помпы на ваз-2109 самостоятельно

Признаки неисправности

Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

• Постоянные потери (снижение уровня) охлаждающей жидкости в системе
• Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
• Второй признак – течь жидкости через вентиляционное отверстие
• Второй признак сообщает о неисправности сальника
• Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
• О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
• Третий признак — воющий звук, появляющийся при работе двигателя.
• Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
• При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
• Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

Проверка насоса

Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие.Порядок проверки такой:

Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

• Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие.
  Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
• При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
• Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

Диагностика неисправностей водяного насоса

Устройство водяного насоса довольно простое. В большинстве случаев выходит из строя подшипник, на котором вращается крыльчатка. Возможны два варианта поломки, различные по степени тяжести.

1. Подшипник сработался. В этом случае мотор начинает «визжать» — издавать громкий высокий звук. Источник «визга» обычно находится в передней части мотора около зубчатого ремня. С увеличением оборотов частота звука растёт, с уменьшением — снижается.
2. Подшипник заклинил. Это происходит после продолжительной эксплуатации помпы с изношенным подшипником. «Визг» резко прекращается, но резко повышается температура двигателя. Помпа перестаёт работать, и ОЖ без напора продолжает медленно двигаться по каналам. Этого, конечно, недостаточно для охлаждения мотора. При возникновении такой ситуации следует на малых оборотах и с частыми остановками доехать до ближайшего автосервиса.

Существует ещё один способ проверить работоспособность помпы. Для этого нужно рукой частично пережать рукой толстый шланг, идущий от двигателя к радиатору, и запустить двигатель на холостых оборотах. Если шланг под пальцами пульсирует — насос находится в рабочем состоянии. Если пульсация отсутствует — крыльчатка не вращается и насос неисправен

Во избежание травм такую диагностику следует проводить очень осторожно, не касаясь руками вращающегося вентилятора. Сжимать шланг нужно на 10–20% — этого достаточно, чтобы почувствовать пульсацию ОЖ

Касаться руками двигателя также не стоит — можно обжечься.

Затем, сняв защитный пластиковый кожух над ремнём, необходимо осмотреть место крепления насоса. Обычно при разрушении подшипника на оси вращения возникают характерные подтёки. Под действием вибрации деформируется сальник. Он может выглядеть сухим, но на корпусе остаётся грязно-бурый след. Это говорит о том, что утечка ОЖ возникает на высоких оборотах. Когда мотор не работает, жидкость не вытекает, а место утечки высыхает.

Красным помечено место утечки охлаждающей жидкости при неисправной помпе

Исправность подшипника можно проверить, раскачивая рукой приводной шкив насоса. Для этого придётся снять передаточный ремень. Если подшипник изношен, то при раскачивании шестерёнки рукой будет заметен определённый люфт, которого быть не должно.

Как снять жидкостный насос

Для демонтажа придется выполнить следующие действия:

1. Выкрутить болты, которыми крепится кожух механизма газораспределения. Снять этот кожух.
2. На шестерне распредвала необходимо совместить риску с выступом, которая находится на левой стороне корпуса мотора. Для этого необходимо при помощи домкрата приподнять правую сторону автомобиля, после чего при включенной пятой скорости, вращая колесо, добиться совмещение меток.
3. Обязательно перед снятием приводного ремня нужно совмещать метки. Это облегчит дальнейшую сборку.
4. Ключом на «17» необходимо выкрутить гайку, которой крепится натяжной ролик. После этого нужно снять ремень и убрать его в сторону. Ролик также необходимо демонтировать. Если не планируется замена ремня газораспределения, снимать шкив коленчатого вала нет необходимости.
5. После этого нужно отключить у аккумулятора отрицательную клемму.
6. Теперь снимите модуль зажигания, провода отключать не нужно.
7. Выкрутите болт, который находится в рубашке охлаждения двигателя. Слейте жидкость. Обязательно выкрутите пробку расширительного бачка, без этого жидкость не будет выливаться.
8. Далее необходимо полностью снять кожух из металла. Для этого выверните 5 болтов его крепления.
9. Помпа закреплена на блоке двигателя при помощи трех болтов. Их необходимо выкрутить с помощью ключа на «10». Предварительно необходимо обстучать корпус, чтобы облегчить демонтаж узла.

Посадочное место под помпу на двигателе необходимо тщательно очистить, чтобы там не осталось следов герметика и старой прокладки. Желательно на ВАЗ-2115 замену ремня ГРМ, помпы проводить одновременно. Это облегчит ремонт.

Расположение помпы

Сейчас читают

Водяной насос установлен на правой (по ходу движения) стороне двигателя под пластиковой крышкой. Там же находится газораспределительный механизм, приводящий через ремень зубчатый шкив помпы в движение. Такое расположение порождает ряд проблем.

Для осмотра помпы приходится снимать пластмассовый кожух.
Из-за негерметичности сальника и небольшой протечки антифриз попадает на ремень, который быстро выходит из строя.
При сильном износе подшипника вал может заклинить, а ремень ГРМ может соскочить или оборваться. Это в 90% случаев приводит к ударам поршней по клапанам, а в последствии и к дорогостоящему ремонту.

Насос системы охлаждения установлен на правой стороне двигателя

По этим причинам необходимо периодически (каждые 10–15 тыс. км пробега) осматривать механизм газораспределения на предмет натяжения ремня и работоспособности помпы.

Проведение ремонта

Итак, чтобы все было понятнее, давайте разобьем на мелкие пункты всю процедуру:

1. Снимаете пластиковый чехол, выкрутив три болта ключом на «10».
2. Ослабляете натяжение ремня ключом на «17».
3. Снимаете ремень со шкивов распредвала, помпы и ролика.
4. Сливаете жидкость из системы, дав мотору остыть.
5. Ключом на «10» выкручиваете три болта крепления корпуса жидкостного насоса.
6. Зубилом и молотком аккуратно выпрессовываете корпус помпы из своего места.
7. Очищаете посадочное место в блоке ДВС.
8. Устанавливаете новую помпу ВАЗ 2109, можно на прокладку нанести небольшое количество силиконового герметика.
9. Равномерно затягиваете болты.
10. Производите установку и натяжку ремня ГРМ (проверьте совпадение меток).
11. Устанавливаете защитный чехол.
12. Заливаете свежую жидкость в систему.

Вот и все, всего 12 шагов нужно пройти, чтобы поменять помпу. Никаких хитростей в ремонте нет, из специального инструмента может потребоваться лишь ключ для регулировки натяжения ремня. Но и без него можно обойтись, достаточно иметь пару саморезов и отвертку. В отверстия ставите саморезы (или подходящие по толщине болты), между ними отвертку таким образом, чтобы можно было провернуть ролик вокруг оси.

Если производится только лишь замена жидкостного насоса ВАЗ 2109, то снимать колесо и вывешивать всю правую сторону не нужно, достаточно только открыть капот. Но если же вы проводите полноценный ремонт, описанный выше, то придется поднимать правую сторону и снимать ремень генератора. И самое главное – чтобы не повредить корпус насоса, необходимо запрессовывать его в блок двигателя, используя деревянную проставку.

Аналогично осуществляется ремонт всех переднеприводных автомобилей ВАЗ, не только модели 2109. Даже на более современных Приорах (у которых двигатели 16-тиклапанные) процедура мало чем отличается. Конечно, ремень длиннее, роликов два, но в целом отличия не столь существенные, как может показаться на первый взгляд. Следовательно, если вы сможете сделать данную процедуру на ВАЗ 2109, на Приоре справитесь без труда.

Диагностика неисправностей

Неисправности водяного насоса на переднеприводных моделях ВАЗ проявляются следующим образом.

С правой стороны двигателя возникает посторонний шум, нарастающий с увеличением оборотов.
Рядом с узлом ГРМ и под ним образуются следы ОЖ (не путать с моторным маслом).
Под автомобилем появляется лужица, а уровень тосола в расширительном бачке заметно падает.
Электрический вентилятор радиатора охлаждения включается чаще обычного в любую погоду.

Защитный кожух крепится к двигателю тремя болтами

Практика показывает, что большинство автолюбителей обнаруживает проблему на предпоследней и конечной стадии износа, когда антифриз уже вытек на землю либо заклинил вал помпы.

Чётко идентифицировать звук изношенных подшипников водяного насоса на фоне работающего мотора довольно трудно. Проблема усугубляется шумом других неисправных узлов, например, стучащих клапанов. Поэтому при первом подозрении следует снять пластиковый кожух ГРМ, открутив гаечным ключом на 10 три болта, и провести диагностику помпы следующим образом.

Тщательно осмотрите пространство вокруг шестерни водяного насоса и ремень ГРМ на предмет наличия следов ОЖ.

Следы ОЖ под насосом свидетельствуют об утечке тосола

Посмотрите на положение зубчатого шкива относительно других шестерён и плоскости стального кожуха. Он не должен быть перекошен.

После полного износа подшипника вал насоса может перекоситься

Попробуйте покачать шестерёнку вдоль оси вала при натянутом ремне. Если это удалось, помпу нужно демонтировать.
Ослабив натяжной ролик и ремень ГРМ, покачайте вал. При обнаружении люфта сдвиньте ремень и покрутите шкив рукой. Он должен вращаться легко и бесшумно.

Указанные симптомы могут проявляться как по отдельности, так и одновременно. Можно обнаружить износ сальника при рабочих подшипниках (следы тосола есть, а люфта вала нет), и наоборот. В любом случае помпу следует снять, а при необходимости — разобрать или заменить.

Методика выявления неисправности водяного насоса одинакова для версий авто с карбюратором и инжектором, разницы никакой нет.

Отрицательные стороны установки дополнительной печки в салон

1. Увеличение теплоёмкости системы охлаждения влечёт за собой медленное нагревание ОЖ.
2. Добавится характерный шум печки в салоне, так как теперь их будет работать две.
3. Поток воздуха от печки будет поднимать пыль с салона.
4. В тёплое время года горячие шланги под обивкой пола будут дополнительно греть салон машины, но есть выход из этой ситуации – поставить кран в двигательном отсеке при внесении изменений в систему охлаждения.
5. Если вы не поставите ещё один регулятор печки и отвод тепла в сторону, то равномерного обогрева не будет, а будет лишь сильно нагреваться только одна часть салона.

Установка второго радиатора печки на ВАЗ-2109 будет целесообразной лишь в районах с очень низкими температурами зимой, где базовый отопитель, несмотря на свою исправную работу, не справляется с задачей и автомобиль должным образом не прогревается.

Установка дополнительной помпы

Недостаток первых переднеприводных автомобилей ВАЗ — плохая работа отопителя салона. Пока двигатель не прогреется до рабочей температуры, в салоне холодно. Это обусловлено конструкцией малого контура циркуляции, в который ОЖ поступает в малом количестве. Проблема решается установкой дополнительного электрического насоса от «ГАЗели».

Дополнительная электрическая помпа ставится в трубопровод печки

Для монтажа помпы с электроприводом необходимо приобрести:

• четырёхконтактное реле;
• многожильные провода и разъём на два контакта;
• гнездо предохранителя;
• шланги и хомуты для присоединения к системе охлаждения;
• электронасос от автомобиля «ГАЗель».

Помпа ставится на самодельном кронштейне, прикрученном к одному из болтов на посадочном фланце коробки передач. Предварительно сливается антифриз и снимается термостат, который будет мешать при установке дополнительной помпы. Это особенно актуально для инжекторной модели ВАЗ 21099.

Для включения насоса собирается небольшая схема с реле

Врезка производится в обратный патрубок, идущий от салонного отопителя. В этом случае электронасос создаст в радиаторе печки разрежение. Для включения помпы вместе с зажиганием и от отдельной кнопки собирается несложная электрическая схема. Реле с предохранителем помещается в салоне под приборной панелью, а в качестве выключателя выбирается любая свободная кнопка.

Видео: установка электрического насоса

Проверить работоспособность и заменить водяной насос на ВАЗ 2108–099 достаточно просто. Не стоит забывать и про профилактические меры. Следует периодически проверять техническое состояние и смазку помпы, а также своевременно менять охлаждающую жидкость. В этих условиях насос прослужит максимально долго.

service-193 › Блог › Почти ретро. Замена помпы на ВАЗ-2109

Иногда к нам в руки попадают автомобили довольно архаичной конструкции. В этот раз таким автомобилем оказался ВАЗ-2109 с карбюраторным двигателем и жалобой на подтекающий антифриз. Осмотр показал, что водяной насос (ака помпа) люфтит и течет, а значит подлежит замене. Хотя в интернете полно мануалов на эту тему, мой, очевидно, будет самым лучшим Поехали.

Машину домкратим, скидываем правое переднее колесо, открываем капот. Кожух ремня ГРМ уже был скинут в процессе диагностики, поэтому его демонтаж не рассматриваем. Видно, кстати, что ремень стоит на шестерне кривовато. Видать, некоторая несоосность уже присутствует:

Нам надо снять ремень ГРМ, так как помпа приводится им. Прежде, чем снимать ремень, надо выставить по меткам распредвал и коленвал. Вот метка распредвала:

С меткой коленвала сложнее. В принципе, можно смотреть метку на маховике через окошко на коробке передач. Но в нашем случае там метка как-то явно не попадала “в такт” с меткой на распредвалу, и было решено ориентироваться по метке на шестерне коленвала. Для доступа к ней надо снять ремень генератора (на фотографии, увы, не попало, но как это сделать, тоже много где описано). После этого надо открутить болт и снять шкив с коленвала. У нас был читкод в виде пневмогайковерта, но если такового нет, то самое простое — включить пятую передачу и зажать тормоз в то время, как второй участник процесса откручивает болт. Еще один вариант — застопорить маховик через то самое окошко, о котором уже говорилось.

После снятия шкива надо убедиться, что метка на шестерне коленчатого вала совпадает с меткой на корпусе (точка на шестерне в верхней части напротив выреза):

Если метка не совпадает, можно вкрутить на место болт (не ставя шкив), и вращать коленвал за него.

После этого можно ослаблять натяжитель. Для этого надо немного (буквально оборот-два) открутить гайку, обведенную красным (ключ на 17):

Все, ремень можно отводить:

Казалось бы, вот она, помпа под роликом натяжителя, снимай ее — и вперед. Увы, все сложнее. Корпус помпы закрыт металлической пластиной сложной формы. Эта пластина препятствует снятию помпы. А для снятия пластины нужно снять шестерню распредвала. Зачем так сделано — достоверно неизвестно, но назвать это решение правильным я не могу. Итак, фиксируем чем-нибудь шестерню (надо вставить в прорези на шестерне какую-нибудь отвертку, а в идеале — специальный фиксатор шкивов), и откручиваем болт. Шестерня в нашем случае сошла с вала достаточно легко. Если сходит с трудом — можно попробовать пропустить через эти же отверстия веревку/провод и попробовать дернуть на себя — как правило, помогает облегчить демонтаж. Главное — не потерять шпонку. Вот так выглядит вал со снятой шестерней (видно, что сальник распредвала подтекает, при следующей замене ремня рекомендуется поменять):

Сама шестерня (видна выемка под шпонку):

Теперь надо открутить пластину. Она крепится на шпильке (надо открутить одну гайку рядом с распредвалом), на одном болте недалеко, и еще тремя болтами крепления помпы. Все их надо открутить, а потом попытаться вытащить пластину:

Увы, нам ее снять без затей не удалось. Пришлось откручивать одну опору двигателя:

После этого — домкратить мотор, и играть в головоломку, выворачивая пластину подходящим образом. После этого аналогичным образом надо снять помпу. Держится она на тех же трех болтах, а также на прикипевшей за годы прокладке, поэтому чтобы стронуть ее с места, понадобится вмешательство отвертки. При этом выльется около трех литров антифриза, рекомендуется подставить тазик. Вытаскивать ее не легче, чем пластину, но вот каков будет итог:

Сальник распредвала под другим ракурсом:

Старая помпа (совершенно неинформативное фото):

После этого остается:1) Зачистить посадочное место помпы.2) Проявить чудеса изворотливости, поставив ее и пластину на место.3) Собрать все в обратном порядке.4) Натянуть ремень с правильным усилием (мы с непривычки перетянули, разумеется). Критерий правильности натяга — ремень достаточно свободно прожимается пальцем на длинной ветви (прямой между распредвалом и коленвалом).5) Собрать все окончательно, залить антифриз, завести мотор с открытой крышкой расширительного бачка, убедиться в отсутствии воздушных пробок в системе (термостат открывается, радиатор прогревается, вентилятор включается).6) Радостно ехать по своим делам.

Такой вот экскурс в историю. А ведь еще лет пятнадцать-двадцать назад эту процедуру без всяких инструкций умел делать среднестатистический автовладелец! Такая вот смена эпохи. Лет через пятнадцать будем составлять инструкции о том, что такое автомобиль без автопилота и как управлять им вручную.

Установка дополнительной помпы на Ваз 2109

В этой статье мы научимся устанавливать дополнительную помпу на автомобиль, как настоящий автоэлектрик. Ваз 2109 – это автомобиль, который дает возможность постоянно что-либо модернизировать и усовершенствовать, впрочем, как и все модели этого семейства. Представим на обозрение читателя два алгоритма, как монтировать помпу от Газели и от Bosh.

Установка насоса от Газели

Как и говорилось выше, это самый распространенный вариант монтажа дополнительной помпы. Инструменты и материалы:

• Насос от Газели стандартный. Стоит около 1000 российских рублей.
• Реле с нормально разомкнутыми контактами. Подойдут стандартные реле от стартера или зажигания, где нужно будет просто перемкнуть нужные контакты.
• Немного армированного шланга.
• 2 литра ОЖ (обычный тосол).
• Хомуты среднего размера в количестве 5 штук.

• Ждем, пока в системе остынет охлаждающая жидкость. Тосол сливается из бачка в какую-нибудь чистую емкость, если подразумевается его повторное использование. Если намеревается использование нового тосола, то слить можно и в утилизацию.
• Сверху насоса видим 4 самореза. Их надо будет выкрутить, чтобы добраться до резиновой прокладки крыльчатки. Эту самую прокладку смазываем герметическим составом.
• Помпу собираем, но вместо штатных саморезов ставим длинные тонкие болты, по совету автоэлектрика. Ваз 2109, кстати, является автомобилем, где помпа от «Газели» вполне удачно устанавливается.

Автоэлектрика для Ваз 2109 – электропомпа

• Разжимаем железный хомут.
• Устанавливаем помпу горизонтальным патрубком в сторону блока.

Теперь следует подумать, как установить подключение. Практичнее всего перенести подключение на кнопку рециркуляции. Если нет, то можно поставить и на блок САУО или на обогрев зеркал.

От клапана рециркуляции отсоединяются два провода: с бело-голубой и желто-голубой полосой.

• Бело-голубой провод подсоединяем к одной клемме реле.
• Желто-голубой ко второй клемме реле.
• Третью клемму реле соединяем с проводом электронасоса.

Теперь пришло время проверить, как работает насос. При нажатии кнопки, помпа должна начать жужжать и дуть воздух. Если этого не происходит, значит что-либо сделано не так, как надо. Продолжаем установку:

• Отсоединяем шланг 1, по которому идет ОЖ к отопителю от выпускного патрубка.
• Подсоединяем его к горизонтальному патрубку помпы (длины хватит в полную меру, если что).
• Теперь к вертикальному патрубку насоса нужно подсоединить шланг 2, который сам состоит из 2-ух S-образных патрубков (находится он между краном и радиатором печки). В крайнем случае, вместо этого шланга можно использовать и другой, подходящего размера и типа.
• Второй конец этого шланга надо протянуть к головке блока, откуда был снят шланг 1.
• Затягиваем хомуты.
• Обязательно закручиваем сливную пробку в блоке.

• Заливаем ОЖ до максимальной метки.
• Прокручиваем двигатель.
• Визуально осматриваем насосы на наличие течи.
• Затем снова включаем зажигание и проверяем течи, которые в случае нахождения устраняем.
• Подтягиваем хомуты.
• Даем двигателю поработать около 30 минут.
• Вновь заливаем ОЖ до нужного уровня.

Замена водяного насоса на ВАЗ 2108 и 2109

Отремонтировать и заменить помпу на ВАЗ 2108/09 сможет даже неопытный автолюбитель. Потребуется стандартный набор инструментов — рожковые и торцевые ключи (на 10 и 17), отвёртки и т. п. Если планируется замена насоса, следует приобрести комплект, состоящий из самой помпы в сборе и уплотнительной прокладки, и силиконовый герметик. Кроме этого, для работы понадобятся ветошь, ацетоновый растворитель и канистра свежего тосола.

Ремкомплект для водяного насоса должен обязательно содержать новую прокладку

Как уже отмечалось, насос встроен в отверстие блока цилиндров двигателя. Приводной шкив насоса вращается ремнём привода газораспределительного механизма. Поэтому для демонтажа помпы сначала необходимо снять защитный кожух ремня и сам ремень. Но перед этим нужно выполнить ряд подготовительных операций.

1. Отсоединяется минусовая клемма аккумулятора.

2. В заранее подготовленную десятилитровую ёмкость полностью сливается ОЖ. В рабочем состоянии в системе охлаждения ВАЗ 2108/09 циркулирует около 8 литров тосола. Если жидкость менялась недавно, её можно будет использовать повторно. Сливать охлаждающую жидкость на землю запрещено, так как она ядовита для растений и животных.

3. Снимается ремень генератора. Для этого ослабляется гайка фиксации на натяжной планке, и генератор смещается в направлении двигателя. Ремень провисает и легко снимается.
4. Для того чтобы после снятия ремня ГРМ не сбились настройки, приводные шкивы следует выставить по меткам. Это несложно. Домкратом вывешивается правое переднее колесо. Затем включается пятая передача. Медленно вращая колесо, метка на шкиве распределительного вала совмещается с неподвижной меткой на двигателе.

5. Ослабляется натяжной ролик ремня ГРМ. Для этого отворачивается винт крепления, а ролик отводится в сторону от зубчатой передачи ремня.

После снятия ремня можно приступать непосредственно к демонтажу насоса. Ключом на 10 отворачиваются три болта крепления, и насос извлекается. Сделать это не всегда просто. Насос может «прикипеть» к месту посадки. В этом случае потребуются зубило и молоток, с помощью которых в гнезде аккуратно срывается слой старого герметика. После этого насос легко снимается.

Насос крепится тремя болтами к корпусу блока цилиндров

Полностью извлечь насос в обычном положении автомобиля невозможно — мешает кузов. Нужно слегка приподнять мотор. Для этого правую сторону автомобиля поднимают на домкрате — двигатель наклоняется.

Если есть помощник, можно обойтись без вывешивания кузова. Один человек с усилием тянет мотор в сторону, противоположную направлению выхода насоса из гнезда. Другой человек в это время вытаскивает помпу.

После извлечения водяного насоса производится осмотр лопастей крыльчатки. Они могут обломиться или потрескаться. Это происходит, если двигатель был сильно перегрет, или крыльчатка изготовлена из некачественного материала. Мелкие осколки лопастей обычно вываливаются через сливной кран.

Сколы на крыльчатке резко понижают производительность насоса

Для полной уверенности в том, что система охлаждения чиста, рекомендуется её промыть по следующему алгоритму.

1. С поверхности двигателя ветошью и растворителем удаляются остатки герметика, пыль и мусор.

2. Крепёжные болты очищаются от смазки, ржавчины и мусора. Перед установкой новой помпы на резьбу наносят тонкий слой герметика.
3. Прокладка смазывается водостойким герметиком и новый насос аккуратно устанавливается на место. Иногда может потребоваться напрессовать помпу при помощи деревянной проставки.
4. Болты затягиваются сначала вручную, затем при помощи ключей. При этом категорически запрещается перетягивать резьбу — может треснуть корпус насоса.
5. Сборка производится в обратном порядке.
6. Заливается свежая (или ранее слитая) охлаждающая жидкость.
7. Из системы удаляются воздушные пробки.
8. Запускается мотор, и система охлаждения проверяется на предмет утечек.

Профессионалы рекомендуют вместе с водяным насосом заменить и натяжной ролик. Для проверки исправности ролика следует повращать его руками. Если ролик вращается с затруднениями, слышен хруст — его нужно заменить.

Общепринято, что водяной насос следует менять через каждые 90 тыс. км пробега автомобиля. Однако цифра эта условная, зависящая от условий эксплуатации автомобиля. Очевидно, что в городском цикле с постоянными пробками и ограниченной скоростью движения система охлаждения будет изнашиваться быстрее, чем на трассе. Поэтому оценивать необходимость замены помпы следует по её реальному состоянию.

Как проверить насос системы охлаждения?

Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинает плохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей

Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.

Риск обрыва ремня ГРМ

Опасность несоосного расположения зубчатого шкива водяного насоса в том, что нет явных признаков неисправности

В первую очередь необходимо обращать внимание на ремень ГРМ. Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики

Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости). Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.

В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса. При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ. Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.

Проверка подшипника

Проще всего проверить помпу, шкив которой находится в доступном месте и вращается приводным ремнем. Достаточно взяться рукой за шкив и пошатать его в разные стороны (видео проверки). В случае неисправности вы почувствуете большой люфт. Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.

Проверить помпу, шкив который вращается ремнем ГРМ, несколько сложнее. Преодолевая усилие натяжения ремня, вы можете попытаться пошатать в разные стороны зубчатую шестерню. Но для полноценной проверки и оценки плавности вращения ремень ГРМ все-таки придется ослаблять.

Основная причина поломок

В случае негерметичности сальника или резиновой манжеты охлаждающая жидкость вымывает смазку из подшипников. Проблема многократно усугубится, если вместо качественного антифриза использовать дешевый тосол или воду. Отсутствие противокоррозионных присадок и минимальной смазывающей способности очень быстро «убьет» подшипник помпы.

Но гораздо важнее использование качественно антифриза для долгого срока службы сальника. В месте контакта с приводным валом резиновые уплотнители должны смазываться, чего не происходит при использовании агрессивного тосола, воды.

Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Примечание! Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие: Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ », а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле »), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика »), следом шестерню распредвала снимите (Как это сделать, читайте «здесь ») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание! Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка: Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

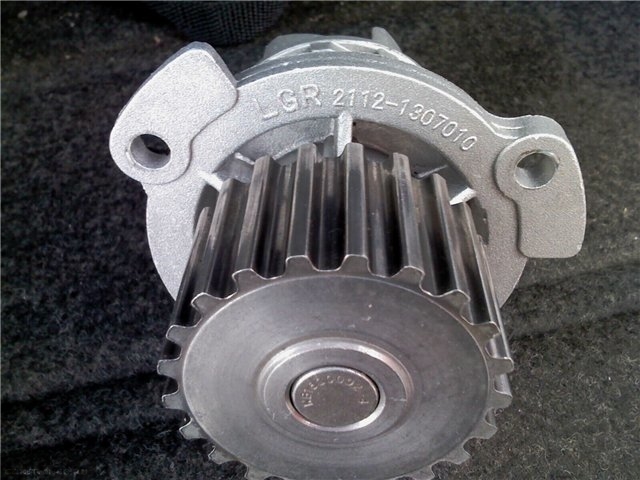

Примечание! Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см. фото 1), а шкив распредвала обязательно должен быть установлен выступающей частью к двигателю автомобиля (см. фото 2), ну и после этого совместите всё по меткам, натяните ремень ГРМ (Натяжным роликом он натягивается) и залейте охлаждающую жидкость в двигатель автомобиля!

Дополнительный видео-ролик: Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:
