Как правильно отрегулировать сцепление на ваз 2110

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль

Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки

Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

1. выкручиваем два болта шаровой опоры (колесо уже снято);
2. переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
3. отсоединяем гофру воздухозаборника;
4. снимаем корпус воздушного фильтра;
5. отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
6. откручиваем болт стартера;
7. выкручиваем болт КПП, находящийся чуть правее стартера;
8. находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
9. отсоединяем штекер датчика скорости;
10. переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
11. находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
12. снимаем крепление реактивной тяги;
13. откручиваем кулису переключения КПП;
14. подставляем под мотор домкрат через деревянную прокладку (на край поддона);
15. отворачиваем гайки задней подушки двигателя;
16. опускаем двигатель домкратом (он завалится на одну сторону);
17. бережно разъединяем мотор и КПП;
18. отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.

Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.

После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.

После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:

1. устанавливаем корзину с диском на место и наживляем болты крепления;
2. вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
3. затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
4. далее, устанавливаем на коробку выжимной подшипник;
5. аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
6. как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.

На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

1. Сцепление ведет. Причины могут быть такими:
   1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
   2. Ведомый диск имеет деформации. Тут поможет только замена;
   3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
   4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
   5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
   6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
   1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
   2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
   3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
   1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
   2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
   3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Peгyлиpoвкa cцeплeния BAЗ 2110

Ha aвтoмoбиляx BAЗ 2110 иcпoльзyeтcя мexaничecкaя кopoбкa пepeдaч, пoэтoмy для ee oтключeния oт двигaтeля иcпoльзyeтcя кpaйняя лeвaя пeдaль, pacпoлoжeннaя пoд нoгaми вoдитeля. Пpи нaжaтии нa пeдaль ocyщecтвляeтcя пepeдвижeниe выжимнoгo пoдшипникa вдoль вaлa KПП, пocлe чeгo oкaзывaeтcя дaвлeниe нa диaфpaгмeннyю пpyжинy, кoтopaя yжe oтвoдит oт вeдoмoгo диcкa нaжимнoй диcк, oбecпeчивaя тeм caмым oтключeниe KПП.

Ha BAЗ 2110 для пepeдaчи мycкyльнoй энepгии (нaжaтиe нa пeдaль) к фpикциoннoмy мexaнизмy пpимeняeтcя мexaничecкaя cиcтeмa, кoтopaя пpeдпoлaгaeт пepeдaчy нaгpyзки нa мaгиcтpaльнyю вилкy пocpeдcтвoм тpocикa. B пpoцecce экcплyaтaции aвтoмoбиля тpocик пocтeпeннo вытягивaeтcя, чтo пpивoдит к нapyшeнию paбoты мexaнизмa cцeплeния и тpeбyeт пpoвeдeния eгo peгyлиpoвки.

Taкжe peгyлиpoвкa cцeплeния вaз 2110 нeoбxoдимa пocлe зaмeны диcкa c фpикциoнными нaклaдкaми. A ocнoвным cигнaлoм тoгo, чтo тpeбyeтcя пpoвeдeниe юcтиpoвки, являeтcя yвeличeнный xoд пeдaли бoлee 160 мм (paccтoяниe выcчитывaeтcя oт cтaциoнapнoгo пoлoжeния pычaгa дo кoвpикa). Oпpeдeляeтcя дaннaя нeпoлaдкa oчeнь пpocтo, вeдь пeдaль бyдeт пocтeпeннo пoднимaтьcя.

Замена выжимного подшипника

Сложность замены подшипника заключается в том, что без демонтажа коробки передач (КПП) здесь не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля для того, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или к подъемнику. После этого демонтируем, отсоединяем или отворачиваем следующие узлы и детали:

• аккумулятор;
• коробку воздушного фильтра с датчиком массового расхода воздуха;
• трос сцепления;
• верхние болты крепления КПП и гайку крепления стартера.

Далее, после отвинчивания левой и ослабления затяжки правой гаек крепления ступиц ослабляем болты крепления передних колес, автомобиль поднимаем на подъемнике. Если в распоряжении нет подъемника, следует поддомкратить автомобиль до отрыва его передних колес от поверхности

Для их отрыва нужно, уделив особое внимание безопасности, поочередно под каждую сторону кузова авто установить опоры

Снимаем колеса. Затем по очереди: грязезащитный фартук (защиту двигателя), на реактивной тяге привода переключения передач ослабляем крепление (перед ослаблением хомута полезным будет наметить старое место установки с целью облегчить регулировку рычага переключения скоростей при сборке), КПП освобождаем от тяги привода переключения передач и реактивной тяги, после отвинчивания оставшейся гайки демонтируем стартер, снимаем левый рычаг подвески с растяжкой и шаровой опорой. Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после отвинчивания крепящих ее трех болтов, сливаем масло из КПП, отсоединяем клемму от датчика скорости и провода выключателя света заднего хода, демонтируем левый привод (для обеспечения неподвижности сателлитов в КПП вместо привода можно вставить деревянную заглушку, отрезок резинового шланга или просто журнал, свернутый трубкой по диаметру отверстия). Правый привод допускается не демонтировать, в этом случае достаточно будет лишь ослабить гайку на его ступице, но сняв привод, работать будет значительно удобнее.

Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и обрыва шлангов печки после снятия КПП. Затем отворачиваем гайки крепления опор(ы), расположенных(ой) на КПП, отвинчиваем болты и гайку, крепящие картер сцепления к блоку цилиндров и кронштейн к КПП. Осталось отвести КПП от двигателя и снять ее. Установленная под двигателем опора остается до установки КПП на место и затягивания гаек на опорах(е).

Переходим к замене выжимного подшипника ВАЗ 2110. Для этого:

1. Отжимаем его фиксатор.
2. Снимаем выжимной подшипник в сборе с вала, а затем с держателя.
3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверяем свободное вращение и отсутствие заеданий нового выжимного. Выступающая его сторона при установке обращается к муфте. Подшипник закрепляется держателем и устанавливается на вал, где фиксируется пружинной скобкой. При замене выжимного рекомендуется провести ревизию корзины и ведомого диска сцепления. Работы по установке КПП производятся в обратном порядке.

После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110. Выполняя замену без помощника, если есть все необходимые инструменты, работа не отнимет более 5 часов. Если замена будет происходить на СТО – цена вопроса по времени будет и того меньше.

Диагностика сцепления ВАЗ 2110: признаки неисправности, параметры

Общая схема механического привода сцепления

В случае, когда мы обнаруживаем сложности с включением передач, виновником проблемы сама коробка бывает крайне редко. Как правило, первым делом проверяют сцепление. На старых ВАЗовских моделях привод выключения сцепления был гидравлический и проблем с ним практически не было. Механический привод на современных бюджетных автомобилях приносит неприятные сюрпризы гораздо чаще. Впрочем, тяжелое включение передач может быть связано не только с приводом:

• износ выжимного подшипника;
• износ фрикционных накладок ведомого диска;
• замасливание фрикционных накладок сцепления;
• механические повреждения рабочей поверхности маховика коленчатого вала;
• деформация или поломка вилки привода выжимного подшипника;
• неправильная установка ведомого диска;
• разрушение мембранных пластин корзины сцепления.

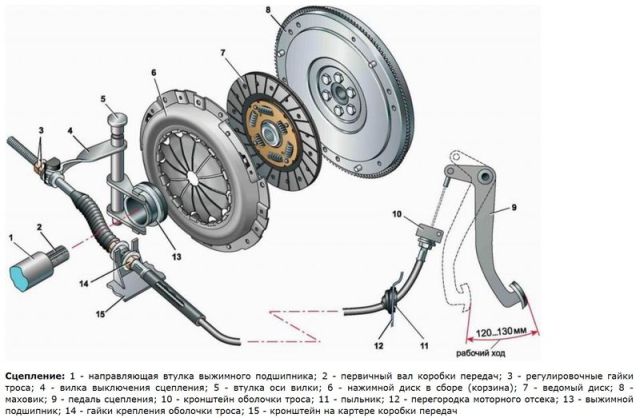

Устройство сцепления ВАЗ 2110

Все это запросто может стать причиной тяжелого включения передач, пробуксовке или привести к тому, что сцепление начинает «вести». Однако практика показывает, что именно тросовый привод зачастую приводит к проблемам с включением передач. Его-то как раз и проще всего проверить, поскольку не нужно снимать КПП и все элементы привода на виду.

Как проверить сцепление ВАЗ 2110 правильно

При этом нужно понимать, что не всегда проблемы связаны с поломкой. Элементарный естественный износ фрикционных накладок будет причиной того, что сцепление буксует, а передачи не хотят включаться четко. Особенно это становится заметно при трогании с места или при включении задней передачи, а также на ходу при переключении будут возникать сложности. Вовсе не обязательно при этом сразу думать о замене сцепления или ведомого диска. При большом пробеге после ремонта, 100-120 тысяч — да. Средний ресурс сцепления ВАЗ 2110, по отзывам владельцев, составляет 50-70 тысяч, конечно, его пробег зависит от стиля вождения. А вот трос привода сцепления может умереть уже после 10-12 тысяч пробега, в зависимости от качества.

Свободный ход педали сцепления А на ВАЗ 2110 не должен превышать 5 мм

Поэтому самостоятельная диагностика не помешает каждых 7-12 тысяч км. АвтоВАЗ установил нормативные показатели, по которым можно судить о состоянии всего узла и, в частности, привода. Основные показатели, к которым нужно присматриваться, это, конечно, поведение автомобиля при трогании с места, плавность и четкость переключения передач. Завод же рекомендует соблюдать следующие значения свободного хода и люфта педали сцепления:

1. Максимальный рабочий ход педали не должен превышать 160 мм.
2. Нормальный рабочий полный ход — 120 мм.
3. Свободный ход педали сцепления, люфт, не должен превышать 5 мм.

Привод сцепления ВАЗ 2110

Эти параметры замеряются элементарно с помощью линейки или рулетки, а если они не соответствуют номиналам, приступаем к регулировке.

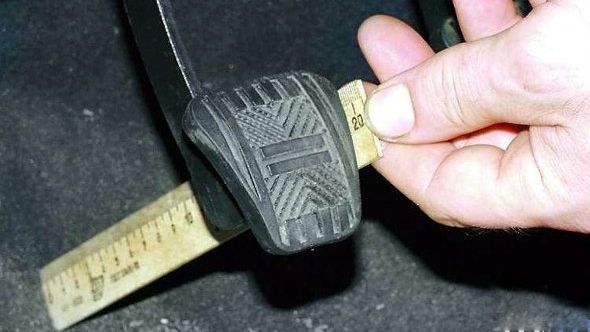

Замер свободного и рабочего хода педали

Этапы регулировки

Работа выполняется в два этапа.

Для начала обратите внимание, как это всё устроено. Изучите руководство по эксплуатации – наиболее важную книгу по ремонту всех узлов, механизмов и автодеталей

Разверните в нём главу, посвящённую сцеплению, и ознакомьтесь со всеми подробностями и тонкостями, разберитесь с сутью узла и особенностями конструкции, узнайте правила работы.

Только после этого приступайте к самой регулировке.

Первый этап – замер хода педали сцепления

1. Приложите линейку к ребру педали сцепления, уперев её в коврик под углом в 90 градусов.
2. Замерьте расстояние от пола до внешней стороны педали. Если показатель хоть на миллиметр больше нормы – регулировка сцепления на ВАЗ 2110 обязательна.

Второй этап – сам процесс настройки

1. Откройте капот (мотор должен быть заглушен) и найдите контргайку на наконечнике троса сцепления.
2. Первым ключом уменьшите фиксацию контргайки, а вторым – прокрутите регулировочную гайку и настройте свободный ход педали в пределах 120-130 мм. Если навинчивать эту гайку на наконечник троса ВАЗа 2110- полный ход педали будет увеличиваться, а если её откручивать – будет уменьшаться.
3. Работайте с регулировочной гайкой и сверяйте результат до тех пор, пока не получите необходимой отметки в 120-130 мм.
4. Вернитесь в машину, сядьте на водительское кресло и резко надавите на регулируемую педаль 3-5 раз, отпустите и снова проверьте показатель свободного хода. При необходимости повторите настройку.
5. Заверните контргайку. Стяните до упора в вилку резиновую ограничительную втулку.

Если при выполнении операции Вы заметили, что трос или другие части привода сильны изношены или имеют значительные дефекты, то лучше будет сразу поменять их, тем самым защитив себя от неприятностей в будущем.

Особых сложностей в этих действиях нет, их может выполнить даже неопытный автомобилист. Остались вопросы? Смотрите видеоинструкцию.

https://luxvaz.ru/vaz-2110/57-regulirovka-scepleniya.html https://vazweb.ru/desyatka/transmissiya/regulirovka-scepleniya.html https://rus-avtomir.ru/remont/sceplenie-vaz-2110 https://autobann.su/kak-otregulirovat-sceplenie-vaz-2110.html https://automonth.ru/regulirovka-sceplenija-vaz-2110/

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

• Проверяется ход сцепления;
• Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Пошаговый процесс регулировки сцепления

Местом расположения троса сцепления является нижняя часть педали. Его без труда отыщет даже новичок. Как отрегулировать педаль зависит от того, каким ходом она обладает. Длина троса должна составлять 12-13 см. Правда, она может быть увеличена и до 16 см. «Ходить» педаль должна в диапазоне о 12 до 16 см. Если показатели хода имеют иные величины, то требуется регулировка хода педали сцепления ВАЗ 2110.

Для этого необходимо выполнить следующие работы:

• Для того, чтобы найти тросик сцепления, требуется открыть капот. Требуется раскрутить гайки, расположенные на торсе сцепления. Для того, чтобы при этом не возникало проблем, их обрабатывают составом WD-40. После обработки необходимо выдержать экспозицию 10 минут. Гайки будут откручиваться гораздо легче.
• Затем осуществляется непосредственно настройка. Одним ключом откручивается контргайка, а другим осуществляется регулировка. Если крутить гайку в ту сторону, где расположен наконечник, то педаль увеличит свой ход. Если ее вращать в обратную сторону, то это приведет к уменьшению хода педали. Параллельно с этим производят замеры хода педали.
• После того, как выйдут на показатель 13 см, несколько раз резко нажимают на педаль. Затем измерение повторяют. Иногда ход может сбиваться. Тогда настройку повторяют.
• Завершающим аккордом являются действия по перемещению резиновой втулки до упора.

Во время регулировки возможно отклонение в ту или иную сторону на пару миллиметров. Если после проведения работ ход педали все равно составляет 17 см, то, скорее всего, придется ремонтировать корзину.

Традиционный способ: как отрегулировать сцепление на автомобиле ВАЗ 2110 не заезжая в автосервис?

В последние несколько лет производители автозапчастей с уважением относятся к владельцам отечественных автомобилей. Заплатив несколько дороже, у них есть возможность купить и установить импортное сцепление в комплекте. Но поставить новые корзину, диск и выжимной подшипник – это только полдела. Нужно правильно настроить привод механизма трансмиссии, для чего достаточно повторить несколько простых переходов:

• Открыть капот авто (мотор заглушен), и найти место соединения троса и вилки выключения муфты.
• Используя два рожковых ключа «на 13», отвернуть контргайку 1 (см. фото), а гайкой 2 настроить свободный ход педали управления в пределах 120-130 мм. Ход педали увеличивается при откручивании гайки 2, а при ее закручивании – уменьшается.
• Нажать и отпустить педаль 3-5 раз, после чего проверить линейкой размер хода педали.
• При необходимости повторить настройку, после чего завернуть контрагайку.

Приведенный порядок наладки беззазорного привода излишне упрощен и рассчитан для автолюбителей, которые не ставят своей целью углубленное познание конструкции автомобиля.

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

• набора гаечных, торцевых или рожковых ключей;
• набора головок с удлинителями;
• плоской отвертки;
• монтировки;
• пассатижей;
• домкрата;
• чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

1. Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
2. Далее демонтируем справа щиток моторного отсека.
3. На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

   Сливание масла из коробки

4. Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
5. После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
6. Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
7. Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
8. На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП. Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
9. Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.

   Отсоединение разъема датчика заднего хода

10. Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
11. Теперь отсоединяем от шарнира тягу привода переключения передач.
12. Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
13. Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.

    Момент вставки заглушки в отверстие Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.

14. Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
15. Открутив крепежные болты, нужно снять нижнюю крышку картера.
16. Затем нужно открутить нижний болт крепления КПП к двигателю.
17. Далее вывешиваем силовой агрегат, используя приготовленный упор. В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
18. Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
19. Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
20. Покачивая КПП, сдвигаем ее максимально назад и демонтируем.

    Снятие КПП с авто

После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Ремонт сцепления

Если есть характерные признаки, нужно выполнить диагностику неисправностей и произвести ремонт, который обычно сводится к замене:

• Корзины;
• Маховика или его проточке;
• Троса или его регулировке;
• Вилки;
• Выжимного подшипника.

Ремонт корзины

Зачастую корзина не ремонтируется, а просто меняется. Однако, и здесь умельцы наваривают на лапки слой металла и стачивают его, чтобы концы всех лапок лежали в одной плоскости, но лучше, если корзина приобретается новая. Очень сложно нарастить толщину каждой лапки правильно и обычно, возникает перекос, когда педаль выжата. Это опасно тем, что неравномерно прилегает ведомый диск, это, в свою очередь, приводит к его скорейшему износу. Новая корзина должна быть установлена так же, как и прежняя, чтобы не было вибрации. В момент установки нужно пользоваться специальной оправкой или концом старого первичного вала. Затяжку болтов при этом производить постепенно, закручивая находящиеся друг напротив друга болты в 2-3 этапа. Это нужно строго соблюсти, чтобы корзина легла равномерно, без перекосов.

Сцепление ВАЗ 2110

Ремонт маховика

Поверхность маховика стирается медленнее, чем диск, поэтому и менять его надо не так часто. Неровная поверхность устраняется заменой на новый или проточкой на станке. Снимается слой металла до самой глубокой точки на маховике. Срок его эксплуатации при этом снижается.

Замена троса

Замена троса сцепления ВАЗ 2110 нужна, когда он порвётся и его регулировка станет невозможной. Но если педаль провалилась, то не всегда виноват трос, а, возможно, поломка вилки. Редко, но бывает так, что отверстие в кузове, куда входит трос, бывает деформировано и нужно его отремонтировать. При установке и снятии троса труднее всего надеть его наконечник на педаль. Регулировка троса выполняется двумя гайками на кронштейне коробки передач. Считается нормально, если педаль перемещается 125 мм, но регулировка ориентирована на то, чтобы выжимной подшипник не тёрся постоянно о поверхность лапок, и передачи включались без шума. Если педаль перемещается более 165 мм, то необходим ремонт.

Замена вилки

Если провалилась педаль, то, возможно, потребуется замена вилки. Перелом вилки встречается не так часто, но чтобы её заменить, нужно снять коробку. Далее, извлекают втулку и производят установку новой вилки.

Сцепление ВАЗ 2110

Замена выжимного подшипника

Когда неисправен выжимной подшипник, то слышен характерный звук. Обычно, это треск или свист. Проблему можно устранить смазкой либо заменой, которую усложняет снятие коробки. Во время ремонта нужно проверить все его части и смазать подшипник, а лучше заменить. Не стоит смазывать подшипник солидолом. Будет лучше использовать для этого смазку ШРУС.
