Не работает вентилятор радиатора ваз 2107

Карбюраторные семерки

В этих автомобилях система управления включением электровентилятора очень простая. Ее даже можно назвать аналоговой. Вся цепь состоит в самом простом виде из таких элементов:

1. Двигатель электровентилятора.
2. Датчик включения.
3. Электропроводка.

Все, больше ничего нет, искать нужно поломку только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата электропроводка.

Но в некоторых автомобилях применяется чуть совершеннее схема, в которую включено электромагнитное реле. С его помощью получается убрать от датчика высокие токи. Этим самым увеличивается ресурс прибора.

Некоторые водители, которые не привыкли доверять автоматике, устанавливают обычную кнопку параллельно датчику (а порой и вместо него). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить превышение температуры и включить электровентилятор.

КАК СЛИТЬ АНТИФРИЗ (ТОСОЛ)

Замена радиатора охлаждения на Ваз 2107 (инжектор) ничем не отличается от аналогичной работы на автомобиле с установленным карбюратором. Первым шагом является слив тосола.

Работать с охлаждающей жидкостью нужно осторожно, ведь это довольно токсичное вещество. Ни в коем случае не осуществляйте слив в прогретом состоянии

Дождитесь, когда мотор остынет, и только после этого начинайте работы. Сливать тосол удобнее на яме. Предварительно нужно подставить большую тару, вмещающую не мене 10 литров. Если ямы нет, придется повозиться с тем, чтобы найти подходящую емкость, которая бы влезла под защиту мотора снизу.

Перед началом работ нужно перевести в правое положение рычаг отопителя салона.

Далее выполняем следующие шаги:

1. Слева внизу радиатора находится пробка для слива охлаждающей жидкости. Ее нужно отвернуть. Емкость в этот момент должна уже быть подставлена в соответствующее место. Тосол начнет потихоньку течь. Но вытечет он не весь. Чтобы избежать разрежения воздухом и ускорить вытекание ОЖ, нужно выполнить следующий шаг.
2. Откройте пробки на горловине радиатора и на расширительном бачке. Это создаст дополнительное давление в системе, что приведет к усилению вытекания жидкости. Чтобы тосол не расплескался, вы можете регулировать скорость вытекания, откручивая и закручивая пробку на горловине.
3. Чтобы слить остатки тосола, нужно открутить крепления расширительного бачка, приподнять его, дождаться, пока жидкость стечет и вернуть его на место, закрепив хомутами.
4. Теперь нужно переставить емкость для слива так, чтобы можно было поймать струю жидкости из сливного отверстия двигателя.
5. Открываем сливное отверстие с помощью ключа на 13 и дожидаемся, пока сливается жидкость из блоков цилиндров.
6. Теперь можно завернуть обратно сливные отверстия, как на моторном блоке, так и на радиаторе.

Слив антифриза на ваз 2107 завершен. Теперь приступаем к демонтажу.

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

• ключи на 7, 10 и 17;
• крестообразная отвёртка;
• запасные прокладки;
• ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.

3. Снять шланги с патрубков.

4. Ключом на 7 отвинтить два болта крепления патрубков.

5. Снять уплотнитель.

6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.

7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
9. Снять нижнюю половину корпуса печки.

10. Извлечь теплообменник вместе с краном.

11. Ключом на 10 открутить болты, крепящие кран к радиатору.
12. В случае необходимости заменить прокладку.

13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

• водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
• раствором каустической соды, залитым в радиатор на 1 час;
• методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

• прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
• прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
• поместить радиатор на место;
• надеть шланги на патрубки и зажать хомутами;
• заполнить систему охлаждающей жидкостью;
• закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
• при включённом моторе проверить места соединений на наличие течей;
• если всё в порядке, присоединить трос крана;
• установить на место нижнюю часть корпуса отопителя, закрепив её скобами;

• поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Признаки неисправности водяного насоса на «классике»

Помпа на ВАЗ — очень важная деталь. Именно от неё большей частью зависит: будет ли греться автомобиль или нет. Не стоит говорить, что поломка элемента — вещь неприятная, однако есть и свой плюс. Так, выходящая из строя деталь всегда даёт знак опытному водителю, который должен уметь распознавать основные признаки приближающейся поломки.

В первую очередь рассмотрим признаки разрушающихся подшипников насоса. Пусть и незначительный, но излишний люфт приводного шкива — уже повод задуматься. Также шуршание, вой, рокот и другие характерные звуки сработанных подшипников должны насторожить водителя.

Интересно замечание по звукам дают опытные автомобилисты. Двигатель, говорят они, не скрипит, а стучит или шумит. Наоборот, всё что пищит или скрипит — это характерные признаки генератора, роликов или помпы. Вой — свидетельствует о перетяжке ремня ГРМ или ремня генератора.

Если не обратить внимание на эти признаки, то после нескольких десятков километров пробега автомобиля может начаться течь ОЖ, хотя это не аксиома, ведь сколько есть примеров, когда при полностью развалившемся насосе течи не было. Лучше акцентировать внимание на шум: скрежет подшипников со временем лишь усилится, и не заметить его будет невозможно

Что касается течи, то она больше зависит от качества сальника. Он стоит в помпе и призван обеспечивать герметичность. Жидкость может выходить из дренажного отверстия, если оно предусмотрено на помпе (зависит от модели насоса — есть с отверстиями и без). Со временем течь будет только усиливаться, если не принять меры по замене.

Проверить подшипник можно наглядно:

• просунуть руку и взяться за шкив помпы;
• пошевелить его вперёд и назад;
• если наблюдается хотя бы незначительный люфт, то это значит, что какой-то износ подшипников присутствует.

Однако если свиста нет и люфт совсем незначительный, то какое-то время помпа ходить ещё будет. Можно снять ремень генератора, и проверить шкив так. Это позволит лучше прочувствовать свободный люфт.

Таким образом, пока не появился конкретный скрежет, и нет критического выхода тосола наружу, ехать можно. От первого признака шуршания или слабого свиста до полного выхода из строя возможно проехать ещё 1000–6000 километров. Тут уже, как повезёт — волшебных советов нет.

С другой стороны, и это надо учитывать, помпа может выйти из строя и гораздо раньше, не доходя до стадии скрежета. Всё может произойти быстро и незаметно для владельца авто, и не стоит дожидаться, когда уровень шума повысится, чтобы заменить насос.

Важно понимать, чтобы бывает такая поломка водяного насоса, при которой ухода тосола и шума вообще не будет. А двигатель будет кипеть

Например, такое случается, когда пластиковая крыльчатка отходит от вала. По сути, вал как и раньше крутится, но крыльчатка бездействует и просто болтается. Одновременно перестанет греть и печка.

Существует ещё вариант перегрева мотора. Помпа исправна, новая. Однако в жару или в тяжёлых условиях езды по бездорожью, в пробках на светофорах вентилятор часто включается, а мотор начинает греться. Происходит это по причине несоответствия конструкционных особенностей помпы: например, если внутри установлена крыльчатка меньшего размера, чем нужно (на старых образцах помпы крыльчатка оснащена маленькими лопастями, которые могут не осиливать охлаждение более мощного двигателя).

Если у владельца при покупке новой помпы имеется выбор, то лучше отдавать предпочтение моделям с крыльчаткой большего размера.

Крыльчатки помпы: маленькая (слева) и большая

Большой зазор между крыльчаткой и корпусом помпы также может стать причиной недостаточного потока тосола по системе охлаждения. Зазор должен быть не больше 1,5 мм. Особенно сильно проявляется этот недостаток на холостых оборотах, в пробках.

Зазор между крыльчаткой и корпусом насоса не должен превышать 1,5 мм

Оригинальные способы диагностики работы помпы были найдены в одном автомобильном журнале.

1. Нужно взять несколько чистых листков белой бумаги и разложить их вечером под машиной. Утром проверить бумагу, если она мокрая, со следами зеленоватой жидкости, значит, помпа пропускает.
2. Включить на полную мощь отопитель в салоне. Если стрелки индикатора температуры воды взлетят резко вверх, остановить машину. Проверить на ощупь состояние радиатора охлаждения после остановки двигателя и состояние приводного ремня насоса. Если элементы чересчур горячие, с насосом не всё в порядке.
3. Откройте капот автомобиля. Если явно присутствует запах ОЖ, это указывает на неисправность помпы.
4. Двигатель включается в режим холостого хода. Затем нужно зажать пальцем верхний патрубок насоса. Если помпа работает, то чувствуется небольшой толчок жидкости.

Назначение термостата на ВАЗ 2106

Термостат должен контролировать степень нагрева охлаждающей жидкости и своевременно реагировать, когда температура антифриза станет слишком высокой или, наоборот, — слишком низкой.

Термостат поддерживает температуру теплоносителя в системе охлаждения двигателя в нужном диапазоне

Устройство может направлять охлаждающую жидкость либо по малому, либо по большому кругу охлаждения, тем самым предотвращая перегрев двигателя, или, наоборот, помогая ему быстро разогреться после длительного простоя. Всё это делает термостат важнейшим элементом системы охлаждения ВАЗ 2106.

Расположение термостата

Термостат в ВАЗ 2106 находится справа от мотора, там, где расположены патрубки для вывода охлаждающей жидкости из главного радиатора. Чтобы увидеть термостат, достаточно просто открыть капот автомобиля. Удобное расположение этой детали является большим плюсом, когда возникает необходимость её замены.

Для получения доступа к термостату ВАЗ 2106 достаточно просто открыть капот

Принцип работы

Как уже было сказано выше, главной задачей термостата является поддержание температуры двигателя в заданных пределах. Когда двигателю нужно разогреться, термостат блокирует главный радиатор до тех пор, пока мотор не выйдет на оптимальный температурный режим. Эта простая мера позволяет значительно продлить срок службы двигателя и снизить износ его узлов. В термостате есть главный клапан. Когда охлаждающая жидкость достигает температуры в 70 °C, клапан открывается (здесь же следует отметить, что температура открытия главного клапана может быть и выше — до 90 °C, а зависит это как от конструкции термостата, так и от термического наполнителя, который в нём используется).

По сути, термостат представляет собой обычный клапан, реагирующий на изменение температуры антифриза

Вторым важным элементом термостата является специальный компрессионный цилиндр, изготовленный из латуни, внутри которого находится небольшой кусочек технического воска. Когда антифриз в системе разогревается до 80 °C, воск в цилиндре расплавляется. Расширяясь, он давит на длинный шток, соединённый с главным клапаном термостата. Шток выдвигается из цилиндра и открывает клапан. А когда антифриз остывает, воск в цилиндре начинает твердеть, а его коэффициент расширения снижается. В результате давление на шток ослабевает и термостатный клапан закрывается.

Под открытием клапана здесь подразумевается смещение его створки всего лишь на 0,1 мм. Это начальная величина открытия, которая последовательно увеличивается на 0,1 мм при подъёме температуры антифриза на два-три градуса. Когда температура охлаждающей жидкости повысится на 20 °C, клапан термостата открывается полностью. Температура полного открытия может варьироваться в пределах от 90 до 102 °C в зависимости от производителя и конструкции термостата.

Порядок проведения замены крана отопителя

Следует знать, что замена крана отопителя должна осуществляться при холодном двигателе. Это позволит избежать всевозможных неприятностей, связанных с нагретой охлаждающей жидкостью. Понятно, что любая манипуляция, связанная со сборкой-разборкой автомобильных узлов должна проводиться в определенной последовательности. Это в равной мере относится к таким работам, как замена сайлентблоков и замена крана отопителя.

Снятие этого крана производится в таком порядке:

• после того, как автомобиль будет подготовлен к ремонтным работам, необходимо получить доступ к моторному отсеку,
• в моторном отсеке с помощью отвертки следует ослабить затяжку хомута крепления подводящего шланга, после чего с нижнего патрубка крана отопителя снимается шланг,
• нижний рычаг блока управления вентиляционной системой устанавливается в крайнее правое положение. При этом закрываются воздушные заслонки на боковых воздуховодах,
• снимаются корпус вещевого ящика и вещевая полка,
• отворачивается гайка крепления правого воздуховода к кузову. Делается это с помощью торцового ключа на 10. После чего воздуховод снимается со шпильки и отсоединяется от бокового дефлектора приборной панели,
• следует ослабить болт крепления тяги привода отопительного крана, используя для этого торцовый ключ на 7,
• оболочка тяги освобождается из-под скобы, после чего с крана рычага отопителя салона снимается наконечник тяги,
• отворачиваются два болта крепления крана к печному радиатору. Для этого понадобится накидной ключ на 10. На этом этапе еще потребуется зафиксировать нижнюю закладную гайку, чтобы она не выпала из гнезда. Для этих целей можно воспользоваться пластилином,
• теперь, собственно, вы дошли до места, где находится кран отопителя. На этом этапе он снимается — его патрубок вынимается из уплотнителя, который находится в перегородке моторного отсека. Здесь также имеется резиновая прокладка — она играет роль уплотнения в месте соединения фланцев крана отопителя и печного радиатора. В момент снятия из радиатора отопителя может вылиться немного охлаждающей жидкости. Для ее сбора вам потребуется ветошь,
• отворачиваются два болта крепления патрубка к крану ототпителя. Для этого используется ключ на 10,
• осуществляется снятие патрубка. Место, где соединяется кран отопителя (его фланец) и патрубок, также уплотнено резиновой прокладкой.

На этом работы по разборке узла закончены. Следует приступать к установке крана отопителя. Делается это в такой последовательности:

• снятые резиновые прокладки в обязательном порядке заменяются на новые,
• в последовательности, обратной вышеописанной, производится установка крана отопителя,
• рычаг управления краном отопителя перемещается в крайнее правое положение,
• необходимо произвести заливку недостающего количества охлаждающей жидкости,
• после того, как будет осуществлена заправка охлаждающей системы жидкостью, нужно проверить герметичность соединений между краном отпителя и радиатором печки, а также шлангом. При необходимости детали следует подтянуть,
• далее сборка всех деталей производится в обратной последовательности.

Следует отметить, что данные работы, равно как и регулировка клапанов, могут быть выполнены вами самостоятельно или же с помощью специалистов автосервиса.

Замена крана отопителя на ВАЗ: видео инструкция

На ваз 2107 замена крана отопителя — одна из важнейших ремонтных работ. Ведь данная деталь отвечает за регулировку температуры воздуха в салоне машины. Использование крана зависит и от модели автомобиля. К примеру, Ваз 2108 еще снабжен специальной заслонкой для подачи воздуха, а на моделях Ваз 2110 и выше кран вообще отсутствует. На ваз 2107 кран отопителя, замена которого пошагово будет представлена в этой статье, выполняет функцию подачи охлаждающей жидкости двигателя в радиатор. Это помогает нагревать воздух в салоне автомобиля.

Основные компоненты системы охлаждения ВАЗ 2107

Термостат

Изготовлен он с использованием одного свойства биметалла – изменять свою форму при перепаде температур. Причем, если сравнивать с любым простым металлом, деформация биметаллических пластин намного существеннее, можно получить точность с погрешностью в один градус. Другими словами, при температуре 80 градусов пластина сохраняет первоначальную форму, а уже при 82 она выгибается.

И тянет за собой клапан, который изменяет направление движения тосола в системе. Суть работы этого устройства заключается в том, чтобы при повышении температуры до критического значения, отправить часть жидкости в радиатор для прохождения «штрафного» круга. При этом, конечно же, снижается температура.

Жидкостная помпа

В системе охлаждения ВАЗ 2107 жидкостный насос стоит спереди двигателя, имеет общий с ремнем генератора привод. На инжекторных автомобилях конструкция достаточно «продвинутая», а вот на карбюраторных семерках встречались помпы, на вал которых надевались крыльчатки для принудительного обдува радиатора.

К помпе подключаются патрубки, соединяющие ее с блоком ДВС и печкой

Обратите внимание на то, что от металлического патрубка идет тонкий шланг к дроссельному узлу (независимо от того, карбюратор или инжектор у вас). Он необходим для прогрева заслонки в зимний период времени

Радиатор и электровентилятор

На новых автомобилях ВАЗ 2107 система охлаждения более совершенная – она включает в себя электрический вентилятор. Срабатывает он от датчика, смонтированного в боковой поверхности радиатора. Современные радиаторы изготавливаются, как правило, из пластика и металла.

Дешево и сердито, вот только ремонту такие элементы не подлежат. Самыми надежными оказываются радиаторы, выполненные из сплавов меди. Но на сегодняшний день это дефицит. Неисправности системы охлаждения ВАЗ 2107 чаще всего проявляются именно в поломках датчиков или вентилятора. Несколько реже рвутся патрубки, появляются небольшие течи.

Второстепенные элементы

Расширительный бачок и патрубки с хомутами – их лишь образно можно назвать второстепенными, так как они играют чуть ли не главную роль. Впрочем, если выкинуть хоть один элемент из системы, то она перестанет нормально функционировать. Даже разрушение хомута приведет к тому, что жидкость начнет постепенно выходить, вам потребуется ее время от времени доливать.

А это надоедает и становится накладным. Что касается расширительного бачка, так без него и вовсе невозможно обойтись – именно в него выбрасывается излишек тосола при работе двигателя на высоких температурах. И забирается жидкость, когда температура падает.

Объем системы охлаждения ваз 2107

После ремонтных работ связанных с системой охлаждения, например замена помпы на семерке, радиатора, или прокладки под головкой, нужно залить охлаждающую жидкость. В классике хоть карбюраторной, хоть инжекторной для заполнения системы нужно около 10 литров.

Чтобы залить тосол (антифриз) и не получить воздушную пробку, которая при эксплуатации будет приводить к перегреву двигателя и плохой работе отопителя, нужно выполнить несколько условий:

• установить автомобиль (или поддомкратить) чтобы передок был выше;

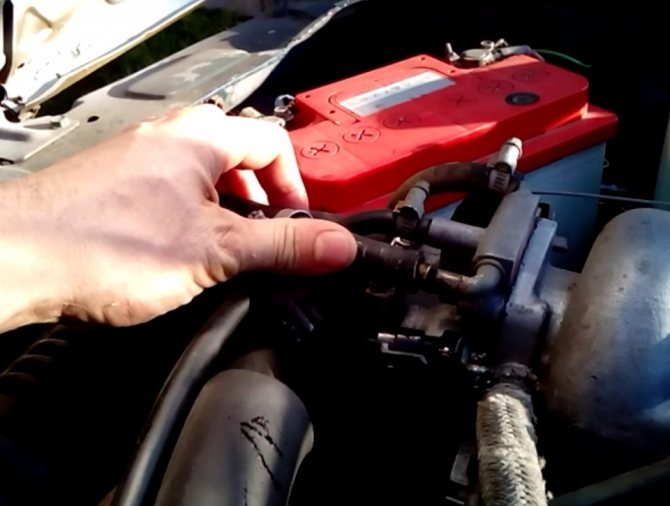

• ослабить хомут и снять шланг от дроссельной заслонки на инжекторе или шланг с коллектора у карбюраторного двигателя;
• открыть пробки на расширительном бачке и радиаторе;
• проверить закрыты ли сливные пробки;
• через воронку медленно заливать тосол в радиатор. Уходить он будет не быстро так как термостат холодный будет закрыт, для ускорения процесса и снимается шланг с дроссельного узла;
• долить радиатор до краев и закрыть пробку;
• установить на место шланг идущий к дросселю;
• долить до уровня бачок и закрыть его;
• завести двигатель и дать ему поработать;
• заглушить двигатель и при необходимости долить жидкость

Существует еще способ как развоздушить систему охлаждения,но показан на этом видео:

Машина готова к эксплуатации.

Движение – это жизнь, но движение – это тепло. Попробуйте потереть ладошки друг об друга, и убедитесь в этом сами. Тепло – это финал превращений всех энергий, друг в друга. В теле человека происходят взаимные превращения белков, жиров, углеводов, которые в результате распадаются путём многостадийного ферментативного окисления с выделением тепла. В сердце автомобильного двигателя происходят также химические превращения топлива в выхлопные газы и воду, с выделением большого количества энергии, которая преобразуется в механическую, а часть рассеивается в виде тепла. Более того, это тепло нужно целенаправленно собирать и отводить, сколько бы его не образовалось. Именно для этого служит система охлаждения у автомобиля ВАЗ 2107.

Если вспомнить, что КПД бензинового двигателя составляет в идеале 25%, а по городским пробкам – около 7%, то это значит, что из 40 литров полностью заправленного бака ВАЗ 2107 в условиях города вы на движение автомобиля потратили всего три литра! Сколько? Повторяем, три литра, мы не ошиблись. Куда девались остальные тридцать семь? Правильно, они сгорели бесполезным огнём, загрязняя воздух и изнашивая автомобиль. Карбюратор и инжектор улучшают КПД, но ненамного. Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107.

Схема системы охлаждения двигателя следующая:

• Собственно рубашка системы охлаждения двигателя (7), ходы и отверстия в блоке цилиндров, с её выпускным патрубком (4).
• Насос системы охлаждения, или помпа (16), при работе которой возникает циркуляция охлаждающей жидкости (тосола, антифриза). Его устройство – на манер крыльчатки. Он находится в едином соединении с генератором, единым ремнём (15).
• Термостат (18) разделяющий малый (при холодном двигателе) и большой (при горячем) круги циркуляции жидкости. Устройство термостата несложно, его задача открывать или закрывать клапан перепуска жидкости.
• Шланги системы охлаждения (отводящие охлаждённую жидкость от радиатора и подводящую горячую жидкость в радиатор, шланги термостата, шланги к помпе и др.).
• Радиатор – основной теплообменник, несущий охлаждающую функцию. Устройство радиатора может быть различным, сейчас используется алюминиевый, но медный радиатор гораздо эффективнее, но менее стоек.
• Вентилятор радиатора, в обиходе – «карлсон» (11) , включающийся при необходимости при повышении температуры двигателя.
• Расширительный бачок, доступный для визуального контроля качества жидкости и её долива. От расширительного бачка к горловине радиатора идёт прочный шланг. Некоторые считают, что это шланг системы охлаждения, но это неправильно. Его функция – просто держать радиатор заполненным.

Полная схема системы охлаждения включает в себя дополнительные детали, такие как сливные пробки, датчик включения вентилятора, предохранитель вентилятора и другие. Напомним, что на ВАЗ 2107 устройство электрической цепи таково, что предохранитель вентилятора и звукового сигнала один общий, на 10 А. Это значит, что если вы будете чересчур сигналить при работающем вентиляторе (а это легко можно заметить по лёгкому шуму и увеличению расхода заряда), то рискуете остаться с перегретым двигателем.

Система охлаждения двигателя ВАЗ 2101

На автомобили ВАЗ 2101 производитель устанавливал два вида бензиновых двигателей — 2101 и 21011. Оба агрегата имели герметичную систему охлаждения жидкостного типа с принудительной циркуляцией хладагента.

Назначение системы охлаждения

Система охлаждения двигателя (СОД) предназначена не столько для снижения температуры силового агрегата в процессе работы, сколько для поддержания его нормального теплового режима. Дело в том, что добиться от мотора стабильной функциональности и оптимальных мощностных показателей можно только при условии его работы в определённых температурных рамках. Иными словами, двигатель должен быть горячим, но не перегреваться. Для силовой установки ВАЗ 2101 оптимальной считается температура 95–115оС. Кроме этого, система охлаждения используется для обогрева салона автомобиля в холодное время года и нагревания дроссельного узла карбюратора.

Видео: как работает система охлаждения двигателя

Основные параметры системы охлаждения ВАЗ 2101

Любая система охлаждения двигателя имеет четыре основных индивидуальных параметра, отклонение которых от нормативных значений может привести к выходу системы из строя. Эти параметры следующие:

• оптимальная температура охлаждающей жидкости (ОЖ);
• время прогрева двигателя до рабочей температуры;
• оптимальное давление ОЖ;
• объём ОЖ в системе.

Температура охлаждающей жидкости

Оптимальный температурный режим работы двигателя определяется:

• типом потребляемого топлива;
• объёмом цилиндров;
• расчётной мощностью.

Для ВАЗ 2101 рабочей считается температура двигателя от 95 до 115оС. Несоответствие фактических показателей рекомендованным значениям является признаком нарушения температурного режима. Продолжать движение на автомобиле в этом случае не рекомендуется.

Время прогрева двигателя

Регламентированное производителем время прогрева двигателя ВАЗ 2101 до рабочей температуры составляет 4–7 мин в зависимости от времени года. За это время ОЖ должна нагреться как минимум до 95оС. В зависимости от степени износа деталей двигателя, типа и состава ОЖ и характеристик термостата возможно небольшое отклонение этого параметра (1–3 мин) в сторону увеличения.

Рабочее давление ОЖ

Величина давления ОЖ — важнейший показатель работоспособности СОД. Оно не только способствует принудительной циркуляции хладагента, но и предотвращает его закипание. Из курса физики известно, что температуру кипения жидкостей можно увеличить, повысив давление в закрытой системе. В обычных условиях ОЖ закипает при 120оС. В исправной же системе охлаждения ВАЗ 2101 под давлением в 1,3–1,5 атм антифриз закипит только при 140–145оС. Снижение давления ОЖ до атмосферного может привести к ухудшению или прекращению циркуляции жидкости и преждевременному её закипанию. В результате коммуникации системы охлаждения могут выйти из строя и привести к перегреву двигателя.

Объём ОЖ

Далеко не каждый владелец «копейки» знает, какой объем хладагента помещается в двигатель его машины. При замене жидкости, как правило, покупают четырёх- или пятилитровую канистру ОЖ, и этого обычно хватает. На самом же деле двигатель ВАЗ 2101 вмещает 9,85 л хладагента, а при замене он сливается не полностью. Поэтому при замене ОЖ нужно сливать её не только с главного радиатора, но и из блока цилиндров, а покупать следует сразу десятилитровую канистру.

Сообщества › Автоклуб Ваз и Лада Классика. › Блог › Промывка и замена антифриза ВАЗ-2107

Пришло время заменить охлаждающую жидкость (ОЖ) в двигателе на новую, на залитой машина отъездила уже более 5-ти лет. Хотя, по нормативу она должна меняться каждые 2 года или 60 тыс.км. Так, долгая эксплуатация автомобиля на старой жидкости чревата быстрым износом помпы, коррозией внутренних деталей двигателя, закисанием краника печки, течью патрубков, ухудшением теплоотдачи и т.д.

Изначально в машину был залит синий антифриз класса G11 и со временем жидкость поменяла цвет с синего на сине-зеленый, помутнела, на дне расширительного бачка образовался налет.

Поэтому в этот раз зальем антифриз более совершенного класса G12+ красного цвета с указанным сроком службы до 5 лет.

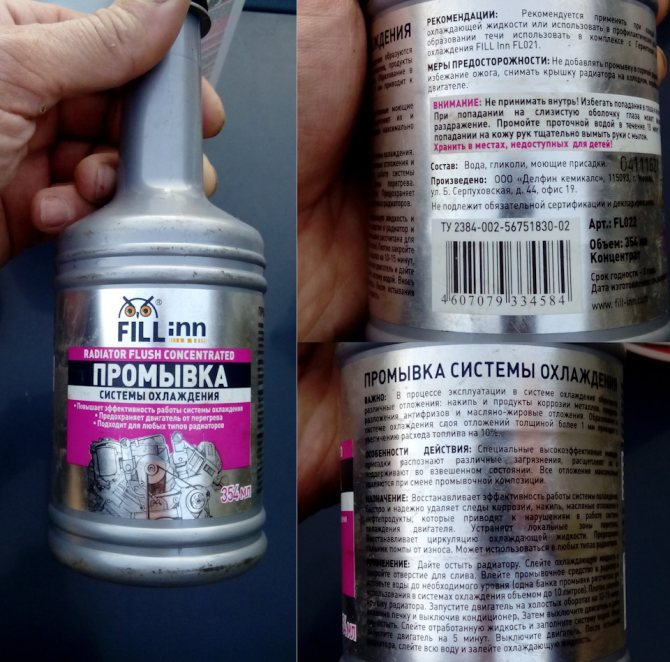

Предварительно промоем систему специальной промывкой.

Для начала необходимо слить старую жидкость с радиатора и блока двигателя, на них имеются соответственно краник и сливная пробка.

Используем подходящий шланчик для удобства — жидкость токсична В нашем случае на двигателе вместо пробки установлен предпусковой подогреватель, поэтому просто снимем один из его патрубков.

Открываем крышки радиатора, бачка и краника печки для лучшего выхода жидкости. Слиться должно около 8 литров антифриза (емкость системы охлаждения 8,6 литра).

Теперь промоем систему водой со шланга под напором, предварительно закрыв краник радиатора, пока из блока не начнет выходить прозрачная жидкость.

Затем закрываем сливные отверстия, заливаем промывку и наполняем систему водой.

Для лучшего удаления воздуха снимаем один из патрубков подогрева дросселя, пока не пойдет жидкость, и одеваем обратно.

Заводим двигатель и согласно инструкции даем поработать 10-15 минут, одновременно доливая воду и проминая верхний патрубок до прекращения выхода воздуха.

Этого времени как раз хватит чтобы прогреться двигателю до 100 °C к моменту включения вентилятора охлаждения.

При этом включаем вентилятор отопителя салона на полную мощность и открываем краник для прочистки радиатора.

После прогрева глушим двигатель, дадим немного остынуть и сливаем промывочную жидкость.

Каких-либо больших хлопьев или включений не обнаружено Еще раз промываем двигатель проточной водой, и дадим хорошенько стечь. Пока стекает, можно заменить изношенные и задубевшие патрубки (лучше менять комплектом).

В нашем случае это пара патрубков идущих к термостату, на одном пошла трещина, другой из-за потери эластичности пропускал жидкость, которая капала на генератор.

Теперь можно приступить к заливке нового антифриза, предварительно закрываем все сливные отверстия.
