Особенности установки динамиков в передние двери машины лада гранта

Установка динамиков в салоне авто

Помимо самой магнитолы, потребуется правильно разместить и подсоединить звуковые динамики.

Установка задних и передних колонок проводится по одной схеме. Для этого потребуется вырезать проемы в обивке дверей, поэтому для удобства монтажа необходимо их снять. Обивка удаляется в такой последовательности:

• снимается дверная ручка;
• убирается пластмассовый кожух под ручкой;
• снимается регулировочная ручка для подъема стекла (только для Лада Гранта Стандарт).

Стоковая обивка имеет проемы в 16 см диаметром, которые специально предназначены для динамиков. Могут возникнуть определенные сложности, если вы решили установить колонки других размеров.

Для динамиков диаметром 13 см нужно будет выпилить центральную заглушку в дверной обивке. Схема размещения прилагается к комплекту колонки. Разобравшись с тонкостями конкретной модели, придется немного нарастить плоскость крепления язычков, поскольку стандартные проемы имеют больший размер.

Колонки на задней полке авто

Колонки с 16 см диаметром чаще всего установить несложно, но иногда размеры не совпадают. В этом случае необходимо подкорректировать металлический проем, отведенный под установку динамика, при помощи электрического лобзика

После каждой подгонки обязательно примеряйте колонку, так как в этом деле очень важно не переусердствовать

После успешной установки потребуется подключить питание и проверить работоспособность динамика. Затем можно установить дверную обивку обратно. Поверх колонки надевается защитная решетка, которую необходимо закрепить саморезными болтами.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

1. Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
2. Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
3. Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
4. Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
5. Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.Установка акустической полки влечет за собой демонтаж заводской войлочной «крышки» за спинкой заднего сиденья. Нештатная полка закроет крепления ISOFIX!

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

• магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
• компонентные 16-см динамики с пищалками на фронт;
• акустическая полка с колонками 6*9;
• усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

	Пример девайса Pioneer	Средний ценник в рублях
Головное устройство (магнитола)	DEH-S101UB	4000
Фронтальная 16см акустика	TS-G1733i	2000
Акустическая полка		1500
6*9 «блины»	TS-R6951S	2200
Усилитель 2-канальный	GM-A3702	4300
Пассивный сабвуфер в коробе	TS-WX305B	5200
Установочный набор для сабвуфера		1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Учтите, большинство подиумов в передних правых дверях мешают открытию бардачка.

• Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
• Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
• По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Монтаж устройств в задние двери

По сравнению с монтажом изделий в полку, установка динамиков на 16 см непосредственно в задние двери более трудоемкая. Сначала от владельца LADA Granta потребуется снятие обивки двери. Комплектация «Стандарт» не предусматривает наличие кабельных магистралей по салону, поэтому их потребуется проложить самостоятельно. Выводы проводов оканчиваются под передней панелью.

Остальные версии Лада Гранта располагают возможностью быстрого подключения динамиков к уже имеющимся проводным магистралям без особых затруднений.

Как установить пошагово? Монтажная процедура предполагает такую последовательность.

1. К заранее подготовленной накладке из фанеры прикручиваются громкоговорители.
2. С выводами динамиков в авто LADA Granta соединяются соответствующие концы проводов, присутствующие в дверной панели.
3. Накладка фиксируется на двери посредством подходящего размера саморезов.
4. Под диаметр приобретенной сетки производим вырез отверстия в дверной обивке.
5. Сетку следует прикрепить к обивке, которую впоследствии можно устанавливать на дверную панель.

Как установить акустику в задние двери Гранты?

Так же перед установкой динамиков, я рекомендую провести шумоизоляцию дверей. Такая работа прибавит вам комфорта при езде и улучшит качество звучания будущей музыки. Как сделать шумоизоляцию дверей читайте в нашей статье: «Шумоизоляция дверей на Лада Гранта».

Так же стоить учесть тот факт, что по глубине в штатный корпус могут войти не все динамики. Однако, это не несет никакой угрозы, у корпуса можно отрезать заднюю стенку, пластик там податливый, и разместить полюбившийся динамик в штатном корпусе.

Далее размещаем корпус для динамика на двери, для него есть уже готовые отверстия, и крепим к нему динамик. В моем случае это Helix Xmax 133.

Проводка в дверях для подключения акустики уже проложена во всех комплектациях Лада Гранта за исключением версии «Стандарт». У базовой версии жгут для динамиков оканчивается в недрах приборной панели, который следует найти и развести под дверям.

На этом самая простая часть установки динамиков окончена. Далее нам потребуется вырезать сложное отверстие в обшивке двери. Я не рекомендую делать эту операцию, если вы не уверены в своих силах. Для удобства вашей работы я предлагаю вам ознакомиться с шаблоном для облицовки динамика.

Изготовив заранее такой шаблон, вы значительно упростите себе работу по подготовке обшивке двери. Резать я рекомендую острым и крепким ножом, т.к. другими, более грубыми инструментами (ножовка, электролобзик), вы можете повредить обшивку, нанеся на нее глубокие царапины.

В итоге работ у вас должно получиться нечто подобное.

Далее приступаем к обратной сборке двери и наслаждаемся более богатым звуком вашей аудиосистемы. Наличие задних динамиков ощутимо прибавило в объеме звука и наличие динамиков во всех штатных местах на Лада Гранта, я думаю, способно удовлетворить большинство обычных автолюбителей.

Как установить динамики в передние двери лада гранта

Хороший звук в автомобиле является одним из наиболее важных критериев эксплуатации машины для многих водителей.

Как установить колонки в машину? Вопрос, которым задаются автовладельцы, желающие установить акустическую систему самостоятельно. Если же такова не была изначально установлена, по желанию заказчика. На сегодняшний день сделать это возможно, а в некоторых случаях даже и не сложно, нужно лишь набраться терпения, определиться со способом установки, и размером динамиков, ну а желание уже есть. В данной статье мы рассмотрим вопрос: Как установить динамики в передние двери Лада Гранта?

Три способа установки динамиков в передние двери

Перед тем как приступить к делу нужно рассмотреть все возможные варианты, как установить колонки в машину. Начнём, пожалуй, с простейшего. В двери автомобиля Лада Гранта уже имеются специальные места под установку динамиков. Остается, всего на всего приобрести 13-ти сантиметровые динамики, с облицовкой. Далее выполнить процесс самой установки не составит большого труда, но внимательность и щепетильность не помешает. Следующий шаг заключается в том, чтобы предельно аккуратно снять обшивку с двери, и закрепить в уже имеющееся место, сам динамик. Не забываем об облицовке. Для ее установки нужно будет вырезать напротив, предварительно замеряв, окружность. Далее все ставится по своим прежним местам. Казалось бы, хорошо и просто, и возникает вопрос для чего нужен второй вариант установки динамиков.

Для любителей громко послушать музыку, 13-ти сантиметровые динамики не подойдут, да и штамповка в обшивке рассчитана на 16 сантиметров. Что доставит хлопоты при состыковке решетки и самой обшивки. Вот здесь и придет на помощь второй способ установки динамиков.

Итак, как же все таки установить динамики в передние двери, избежав вышеупомянутых недостатков. Для этого остановимся на динамиках в 16-ть сантиметров. При покупке акустики, если вы покупаете в автомагазине, нужно будет обязательно еще и приобрести проставку размером 20 миллиметров.

Или же заказать таковую в интернет – магазине. Следующим шагом будет установка динамиков на автомобиль. Первое что нужно сделать, после снятия обшивки, это закрепить проставку на двери «см.фото».

Затем обшивка устанавливается на место, и через уже имеющееся отверстие внедряем динамик.

Потом прикручиваем динамик через обшивку к проставке. И последнее, крепим решетку. С такой установкой мы не только избежим проблемы расхождения сетки с выштамповкой, но и улучшиться само звучание музыки.

Но вместе с решением одной проблемы, приходит новая. Динамик установлен, музыка звучит отлично, а бардачок не открывается, а если и открывается, то только цепляясь за сетку установленного динамика. Во избежание и этой проблемы, рассмотрим третий способ. В данном случае придется не много попотеть, но результат будет более положительней, чем два вышеизложенных. Здесь при покупке 16-ти сантиметрового динамика, приобретается проставка в 10мм. и дополнительно набор заводских облицовок.

Выполняя установку динамиков третьим способом, придется подпилить метал. На фотографии, красным, отмечен отрезок, который как раз и необходимо подрезать. Но в каждом отдельном случае, нужна подгонка, под конкретные динамики. В данном случае Helix Xmax 216.

Вместе с проставкой нужно будет прикрутить и динамик к дверке. Как это сделать правильно, видно на фото.

А в обшивке нужно вырезать окружность «отверстие» для крепежей облицовки «штатной».

Завершающий процесс, это конечно же полная сборка двери. Проверяете звучание акустики, и наслаждаетесь результатом. Собственно, второй и третий результат самые практичные, но третий самый удовлетворительный. Плюсов имеется множество, первое конечно же качество звука, второе – установлено как говорится «на совесть». Ну и третье никаких контактов с бардачком, в отличии от второго варианта. Если закрыть глаза на все сложности с которыми сталкиваешься в процессе, минусы отсутствуют напрочь. Ну и конечно же к любой работе нужен определённый подход и настрой. Заранее нужно подготовить все инструменты, материалы, для работы. Ничего не нужно подпиливать, или вырезать, предварительно не сделав точных замеров. Не в коем случае нельзя спешить, так как это обязательно скажется на качестве работы.

https://youtube.com/watch?v=pcbAx9Re7ck

Обзор цен производителей аудиопродукции

Название / характеристики /артикул	Цена (руб.)
Комплексное бюджетное решение
Магнитола PIONEER MVH-150UBG	от 1500 — 1700
Колонки Pioneer TS-1339 (13см)	от 2000
Облицовка динамиков	от 450 — 500
Дополнительная шумо/вибро изоляция дверей	от 1200
Расходники, болтики, винтики под виниловые (деревянные) проставки	от 100 — 150
Автомагнитолы
Pioneer SPX-HUD01	от 10000
Pioneer DVH-345UB	от 12000
Sony XAV-65	От 15000
Pioneer SPH-DA230DAB	—/—
Pioneer SPH-DA120	от 12000
Pioneer MVH-X585BT	—/—
Pioneer MVH-X580BT	—/—
Pioneer MVH-S300BT	—/—
Авто акустика коаксильная
Двухполосная коаксиальная акустика URAL АК-М	от 7000
URAL AK-74	—/—
Коаксиальная акустика URAL AS-C6947	от 5200
URAL AS-C1647	—/—
URAL AS-C1347	—/—
Четырехполосная акустика German Maestro AC6511	от 7500
Focal Performance PC 130	—/—
Dragster DCB 5	—/—7
Dragster DCA 943	от 6800
Dragster DC 572.2	—/—
Dragster DC 502.2	—/—
Авто акустика компонентная
2-компонентная акустика Dragster DSB 5	от 4000
URAL AS-C1627K	—/—
URAL AS-C1327k	—/—
URAL AK-74.C	—/—
URAL AK-47.C	—/—
Avatar CBR-6.21L	от 5000
German Maestro MB 4.2 FR	—/—
German Maestro 2S 6512	—/—
Dragster DSC 592.2	—/—
Dragster DSA 582	—/—
Dragster DS 532.3	—/—
Alphard Machete MC-6.2A	—/—
Усилители одно / многоканальные
Machete MFC-650.1D	от 10000
Taramps DSP 3000	—/—
Taramps TS2000x4	—/—
Taramps TL500	—/—
Taramps TL1800	—/—
Taramps TL1500	—/—
Taramps DS800x4	—/—
Taramps DS800x2	—/—
Taramps DS440x4	—/—

*цены представлены состоянием на 20.09.18 года.

Установка фронтальной акустики

Акустика для Лада Гранта

Прежде чем перейти к непосредственному алгоритму монтажа передних динамиков(см.Как выбрать динамики для автомагнитолы своими силами), напомним, что в этом автомобиле уже приготовлены штатные места и ничего заново делать не нужно. Но, появляется серьезная проблема при установке двухкомпонентной акустики. И все-таки проводить модернизацию придется, так как диаметр штатных посадочных мест довольно ограничен, впрочем, как и на других моделях авто.

Примечание. Если, к примеру, на Лада Гранта хотим установить качественную акустику на 16 см, то возникнет и еще одна трудноразрешимая проблема. Передние стекла могут не открываться до конца и упрутся в динамик. Придется изготавливать специальные проставки из фанеры или ДСП.

Делаем подиумы

Первое, что нужно сделать – изготовить подиумы.

Акустический подиум своими руками

Вырезаем бумажный трафарет по диаметру динамика. Не забываем вырезать и внутренний круг.

Примечание. Для 16 см акустики должно получиться кольцо с таким же диаметром и вырезанным внутри него кругом на 15 см.

• Склеиваем 2 заготовки из фанеры, вырезанные по трафарету. Используем в работе клей ПВА и саморезы.
• У нас должны получиться кольца толщиной 11 мм. Этого вполне достаточно для большинства динамиков, хотя нарастить толщину, если что, можно и после за счет добавки дополнительных колец.
• Теперь надо установить эти самые акустические подиумы в дверь Лада Гранта. Не снимая обшивки, делаем разметку, приложив самодельное кольцо к двери.
• Снимаем обшивку.
• Берем дрель и начинаем сверлить отверстия в металле двери.
• Ставим подиумы и хорошо их крепим.

Примечание. В процессе этой работы рекомендуется заодно сделать качественную шумоизоляцию двери. Она сделает звук от динамиков намного полнее, и меломаны останутся довольны.

• Прокладываем в дверь проводку.
• Одеваем на место обшивку.
• Устанавливаем декоративную решетку гриля динамиков. Крепить ее можно различными способами.

Установка динамиков в передние двери Лада Гранта

Использовал 2 листа сплена и 5 листов виброгасителя.

Снимаем шкуру и вот что видим.

Стоит особое внимание уделить штатной шумке. Дело в том, что она очень плохо приклеена

Она не прикатана полностью и в месте выштамповки под боковой молдинг образуется щель, в которой собирается конденсат, а дальше вы знаете. Прогреваем её и прикатываем как следует.

После работы со штатной шумкой лепим свою. Раскатывать советую до исчезновения «квадратиков».

Для разметки использовал рамку новых динамиков.

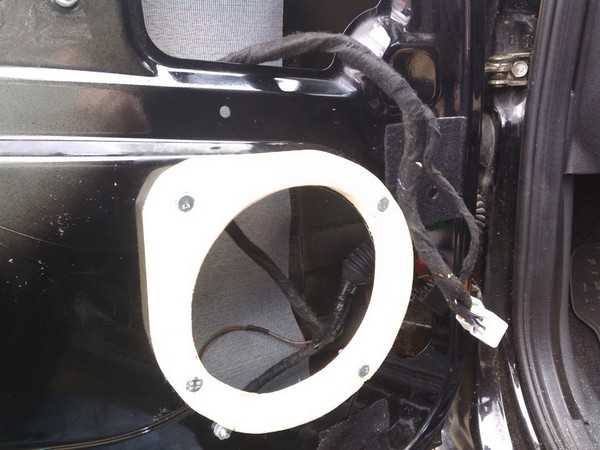

Проставки на месте

Проставки к металлу прикрутил четырьмя болтами, предварительно лобзиком расширив дырки. Позже между проставками и дверью ляжет вибра.

Далее шумим наружную стенку. Я постарался (и мне удалось) заклеить 99% отверстий.

Заранее стоит продумать места креплений и прокладки проводки. У меня все провода ушли вовнутрь. Так захотел.

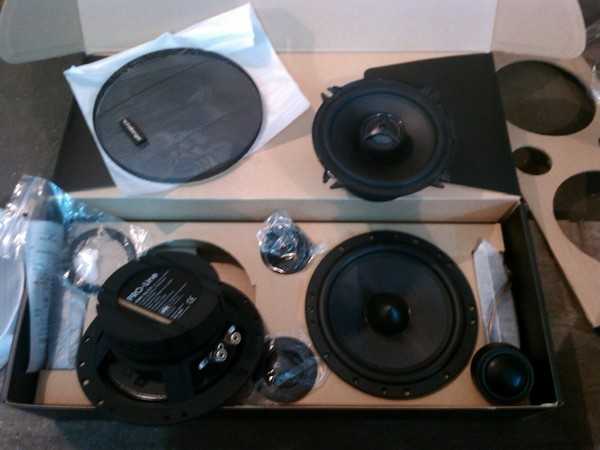

На фото засветился динамик.

Решил попробовать шеснашки марки Challenger.

Сверху справа временные Морельки, которые уйдут назад… Тоже временно.

Challenger PWR-16.2 II — динамики громкостью и бас. 100W номинал. Ну и в завершении шумим шкуры.

Шкуры ставим на место и выводим пищалки. Кстати пищалки пока посидят в углах дверных карт. Их конструкция позволяет из этого места направить их более-менее корректно. Итог:

Установка сабвуфера «стелс» + фронт в Лада Гранта

Ставим короб “стелс” на Ладу Гранта

Твиттеры устанавливаю в стойки, использую лайкру – она плотнее и стекломата

LADA > Granta

Комплектация «норма» включает так называемую аудиоподготовку, то есть колодки с подведенными жгутами электропроводов для подключения головного устройства и динамиков в дверях. Самое сложное — сделать все красиво

Монтаж динамиков

Многие седаны приобретаются в классической комплектации, без магнитолы и акустической системы

Чтобы устанавливать эти фрагменты, важно соблюдать пошаговую инструкцию:

1. Снимается обшивка. Для этого откручивается ручка, которая держится на двух болтах, отсоединяются защелки и вытаскиыается панель, обтянутая тканью. Удаляется шумоизоляция.
2. Отключается электропроводка, вынимается старый динамик (при наличии).
3. В облицовочной обшивке создается отверстие под музыкальное оборудование. Для акустики 13 размера уже создана железная ниша. Именно туда вставляется задняя часть динамиков. Иногда требуется небольшая подпилка электролобзиком.
4. Оборудование скрепляется саморезами. Проводится подключение проводков.
5. Облицовочная карта возвращается на место, закрепляется клипсами. Они часто ломаются во время снятия, поэтому стоит приобрести дополнительный комплект фиксаторов. В конце прикручивается рукоять.

В передней дверце больше проводов, чем в задней. Помимо электроподъемников и замыкающего механизма там соединяется электропроводка бокового зеркала авто.

Установка динамиков в заднюю полку Лада Гранта лифтбек

Процесс инсталляции несколько усложняется необходимостью пред подготовки полки, вырезом отверстий, установкой подиумов.

• Открываем заднюю дверь Lada Granta Liftback, демонтируем полку;
• Поочередно прикладываем динамики, проектируем их овальный силуэт на полку с тыльной стороны;
• Лобзиком вырезаем отверстия, зачищаем наждачной бумагой по периметру;
• Заблаговременно покупаем, самостоятельно вырезаем подиумы под колонки. Прикладываем, собираем конструкцию.

Наступает самый ответственный момент — прокладка кабеля. Некоторые мастера практикуют питаться от боковых дверей, что в корне не верно. При увеличении нагрузки по цепи колонки начнут проседать. Правильнее всего подсоединиться к ISO разъему с тыльной стороны магнитофона.

• Демонтируем пластиковые накладки – пороги между передним, задним рядом сидений.
• Укладываем провода от задних колонок, выводим их во внутреннюю часть торпеды.
• Проводим в ISO разъем, подключаем в свободные гнезда.
• Собираем накладки вновь.

При условии соблюдения рекомендаций, следованию алгоритму работоспособность динамиков гарантирована. В течение гарантийного срока, покупатель вправе предъявить продавцу любые требования предусмотренные законом.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Здесь говорим только про акустику. Как установить магнитолу в Гранту читайте здесь.
В нелюксовых комплектациях карты дверей даже не имеют отверстий под динамики – только перфорацию в пластике.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

• Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
• Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
• При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
• Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
• Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
• Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Артикул сеток для заказа онлайн: передняя левая — 21906102097, передняя правая – 21906102096.
Заводские сетки встают вровень с картой двери и позволяют нормально открывать бардачок.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

• подсоединить акустические кабели, соблюдая полярность;
• зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
• установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Если делаете проставки самостоятельно, помните: НЕ фанера может лопнуть при установке. Слишком большая толщина (более 10 мм) не даст поставить штатные сетки динамиков от Лады.

Порядок действий такой:

• делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
• вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
• ставим проставку на 4 самореза;
• в нее устанавливаем колонку – соблюдаем полярность!;
• устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Установка динамиков в штатные места передних дверей на Ладе Гранта

Не считая магнитолы для обычной ее работы, также нужно будет установить и динамики, акустику в двери автомобиля.

Чтоб прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого нужно демонтировать ручку дверей, пластмассовый кожух в каком установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация эталон). Как установить магнитолу в renault logan установка. См статью «Снятие и установка обивки дверей Лада Гранта». Как подключить магнитолу jvc в машине — видео и фото. В обивке дверей и железном каркасе фронтальных дверей предусмотрен размер для динамиков в 16 см.

Зависимо от варианты избранных вами динамиков могут появиться задачи последующего нрава:— если вы избрали динамики в 13 см то для вас нужно выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответственное отверстие. При всем этом отверстие в каркасе двери несколько больше и придется увеличивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;— В случае если вы решили установить динамики в 16 см, то тут может быть придется доработать и каркас дверей, потому что корзина динамика может точно не подойти в штатное отверстие в железе дверей. Пригодиться болгарка либо электролобзик с пилками по металлу. Пропиливаем отверстие требуемого поперечника, примеряем динамик. Подключаем динамик устанавливаем на место. Как установить установка 1 din магнитолы в гранту. Место под магнитолу в центральной. Монтируем обивку дверей. А как именно правильно подключить магнитолу мы поговорим в в машине как подключить. Установить 2din магнитолу в ладу гранту? Легко. — Заведи. Монтируем каркас для железной решетки динамика и соответственно крепим агрессивно динамик к двери на 4 шурупа. Устанавливаем решетку акустики.

Вот в принципе и весь метод установки магнитолы и динамиков в фронтальные двери на автомобиле Лада Гранта. Не считая того, для вас может быть полезен материал из статьи «Электросхемы Лада Гранта«, в какой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18. В стандартной комплектации», также предусмотрены провода идущие до динамиков фронтальных дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в фронтальные двери автомобиля Лада Гранта: При выборе динамиков для установки, выбирайте комплекты акустики с наименьшим выступанием пластмассовой рамки и железной решетки. Дело в том, что некие динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все попорядку динамики, но некие. В конечном итоге в вещевой ящик Лады Гранта вы будете пролазить через маленькую щель, либо только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. установка 2 дин магнитолы в ладу гранту магнитолу как установить в киа. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. как выставить зажигание в гараже на ваз 2109 установить трамблер. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Установочная глубина динамика лада гранта

Хотелось бы уточнить какой размер динамиков которые можно установить в гранту в штатные места, кто был на тест-драйве наверняка поинтересовался такой мелочью.

Посадочное место и в передних, и в задних дверях Гранты рассчитано на динамики 13 см (5″). У люкса они уже установлены. Второй важный размер – посадочная глубина. Она определяется расстоянием от металлической панели, на которую устанавливают динамик, до опущенного стекла. Равняется приблизительно 50 мм. Третий важный размер – расстояние от стекла до кромки опущенной крышки бардачка. Это приблизительно 100 мм. При установке нештатных динамиков на подиумы позволяет рассчитать требуемую высоту подиума, если стоит задача сохранить возможность открывания бардачка при закрытой двери. Ещё 5-6 мм, если нужно, можно наскрести, если отодвинуть нижнее положение стекла. Описано здесь.

Штатная аудиоподготовка автомобиля Лада Гранта лифтбек включает в себя: магнитолу типа 2-DIMM, два динамика в передней двери размером 13 см., колодки с проводами в задней двери.

Очевидно, что такая аудиосистема не полноценная, низкого качества. Стоковые колонки слишком маленькие, слабые при использовании средних и высоких частот. Для прослушивания радио вполне достаточно. Стоит ли менять штатные колонки — ответ утвердительный.

Как установить в передние двери Лада Гранта 16 см динамики: фото и видео

В передние двери Лада Гранта можно установить динамики 13 см или 16 см. 13 см колонки устанавливаются в двери сразу, без применения проставок. А вот для установки некоторых 16 см колонок потребуется изготовление специальных проставок, а при установке отдельных моделей придётся пилят металл двери.

Установка 16 см колонок с применением проставок

Проставка — в данном случае изделие из дерева, которое по форме повторяет форму колонки. Изготавливается в виде кольца, материал исполнения обычно ДВП, МДФ-плита или фанера. Но даже в этом случае может потребоваться резать металл двери, что на мой взгляд немного кощунственно по отношению к автомобилю.

Проставка из двух колец, материал МДФ

1. Внутренний диаметр кольца замеряют таким образом, чтобы колонка свободно крепилась к нему, и для лучшего звучания стараются, чтобы колонка как можно плотнее прилегала к кольцу.
2. Внешний диаметр должен быть таким, чтобы колонка крепилась плотно к кольцу, и по возможности умещалась за обивкой таким образом, чтобы не пришлось резать металл двери.

На видео ниже показана установка акустической системы 16 см в передние двери Лада Приора. Принцип такой же.

Видео

Алгоритм действий

1. Для начала необходимо снять обшивку двери (подробно в этой статье).
2. Осуществляем замер и прикидываем определённые размеры. Самый удобный способ это предварительно изготовить макет из картона.
3. По макету прикидываем на месте, смотрим, влазит ли колонка в нишу двери. Пробуем понять, сможет ли с данной колонкой открыться бардачок, так как колонка может ему мешать.
4. Выпиливаем проставки, если это необходимо, ниже будут рассмотрены варианты колонок, для которых не надо изготавливать проставки.
5. Выпиливаем на обшивке двери декоративную заглушку под колонку.

   Для удобства можно сначала по периметру распила насверлить дырочки

   Пилим обшивку канцелярским ножом.

6. После изготовления проставок ещё раз прикиньте всё на месте, закрепите проставку на один болт к корпусу двери, оденьте колонку также на один болт на проставку, приложите обивку двери. Если всё красиво, то начинайте крепить элементы.
7. Прикрутите проставку к корпусу двери. Места сверления, если таковые есть, обработайте мастикой, чтобы в дальнейшем не возникло ржавчины.

   Устанавливаем и крепим проставку

8. Прикрутите колонку на проставку, предварительно соединив провода. Не лишним будет проверить работу колонок. Будет обидно, если после сборки из колонок не будет доноситься звук.

   Крепим колонку к проставке

9. Оденьте обшивку на дверь.

   Одеваем обшивку

10. Оденьте декоративную сетку на колонку.

    Готово!

11. Протеститруйте звуковую систему, попробуйте открыть бардачок.

Модели 16 см колонок, которые ставятся напрямую

После долгих поисков нашёл колонки, которые встают в штатные места без изготовления проставок и резки металла.

PIONEER TS-G1733I

У меня в передних дверях установлены «Колонки автомобильные PIONEER TS-G1733I, коаксиальные, 250Вт«. При их установке не пришлось изготавливать проставок и пилить кузов двери. Бардачок открывается без проблем.

Левая дверь открыта

Левая дверь открыта

Права дверь закрыта

Правая дверь закрыта и бардачок закрыт

Правая дверь и открытый бардачок

Подготовительные работы

Установка магнитолы большого размера потребует немного распилить перегородки

Обычно размер магнитолы, которая будет устанавливаться в консоли панели, должен иметь марку 1-DIN, при большем размере вам придется немного распилить перегородки, находящиеся внутри консоли. Производить подобные действия самостоятельно специалисты не рекомендуют, потому что для этого у вас должно быть специальное оборудование и опыт. Итак, для начала необходимо установить аудиомагнитолу и подсоединить все устройства.

Для этого производится демонтаж некоторых элементов. С помощью шуруповерта, который рассчитан на плоские винты, откручивается пластмассовый карман и снимается. Под ним расположены гнезда для размещения ISO-штекеров от акустики. Потом с магнитолы снимается защитная рамка и радиоустройство устанавливается в проем.

После успешной фиксации, которая сопровождается щелчком, присоединяются штекеры

Подсоединяя провода стереосистемы, обратите внимание на электрическое питание, «плюс» которого обеспечивается красным и желтым проводом. Первый провод исполняет функцию запоминания настроек системы, а второй отвечает за выключение аудиомагнитолы в то время, когда отключается зажигание

Далее можно переходить непосредственно к рабочему процессу с передними дверями. Данное видео даст вам подробную информацию. Некоторые водители интересуются, для чего нужна проставка. Дело в том, что если монтировать двухкомпонентную акустику, о чем в данный момент и идет речь, тогда стекла передних дверей могут открываться не полностью, потому что диаметр посадочных штатных мест является в некоторой степени ограниченным. Данная проблема сопровождает не только Ладу, но и все остальные автомобили. Кстати, при желании данную деталь можно изготовить самостоятельно.

Подведение итогов: Renault Duster – деньги на ветер или рациональное вложение?

Несмотря на очевидные отличия в реальности от заявленный французскими маркетологами характеристик, Рено Дастер всё равно занимает позицию востребованного автомобиля с привлекательной ценой. Он не является джипом, но способен преодолевать препятствия, не предназначен для гоночных треков, но хорошо держится на трассе при скорости 140 километров в час, не обладает многими важными функциями, но те, что имеются, соответствуют заявленной стоимости

Конечно, перед покупкой следует внимательно изучить все достоинства и недостатки, учесть отзывы владельцев и уделить внимание важному – учесть все минусы. Можно также посмотреть видео на эту тему. Но благодаря важному соотношению «цена–качество» Renault Duster нравится автомобилистам и остается на первом месте в своей нише

Но благодаря важному соотношению «цена–качество» Renault Duster нравится автомобилистам и остается на первом месте в своей нише

Но благодаря важному соотношению «цена–качество» Renault Duster нравится автомобилистам и остается на первом месте в своей нише. https://www.youtube.com/embed/IRkApk34YUM. https://www.youtube.com/embed/IRkApk34YUM
