Замена замка зажигания на ваз 2110 своими руками: видео

Инструкция по снятию элемента

Для разборки необходимо подготовить нехитрый набор инструментов:

• головка размером 10 мм и вороток с трещоткой;
• отвёртка крестообразная;
• узкое зубило (ширина 5—8 мм);
• молоток;
• круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

1. «Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
2. Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.
3. На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
4. Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

Раскручивание пластикового кожуха рулевой колонки

Болты с целыми головками можно открутить ключом

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

1. На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
2. Соедините эти клеммы любым проводником, после чего включится зажигание.
3. Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

• не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
• перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
• момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.

При установке и затяжке болтов их головки должны оторваться

Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.

Демонтаж замка ВАЗ 2110 на фото

Этот разъём нужно отключить, чтобы снять замок

Подрулевой переключатель легко вынимается из гнезда

Внешний вид крепления. Видно, что не все болты обломаны

Болты без головок срываются с места зубилом

После откручивания снимается левый хомут крепления

Замок с правым хомутом держится на проводах, которые надо отсоединить

После срыва болтов зубилом их легко открутить круглогубцами

Неисправности замка зажигания

Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.

Выделяют две группы основных поломок:

1. Неисправна механика. Самая распространенная проблема это поломка личинки. Ключи изготовлены из мягкого металла, поэтому они ненадёжны и могут зачастую просто обламываться. Также существует проблема с блокировкой руля или же просто может заедать ключ при включенном положении.
2. Износ группы контактов. Независимо от того, какая у Вас поломка, все равно придется демонтировать замок. Если же заклинил язык блокиратора, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка вполне хорошо поддается ремонту.

Главная причина поломки контактной группы (выгорание) — перегрузка электрооборудования автомобиля.

Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.

Подробная инструкция проверки неисправностей в замке зажигания:

1. Первое, что нужно сделать это отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Демонтируйте пластиковый кожух рулевой колонки, чтобы добраться к контактам колодок, ведь именно с их помощью подключается питание к электропроводке авто. Далее отсоедините разъем самого жгута от бортовой сети и вытяните его.

3. Далее Вам нужно омметром чтоб провести проверку сопротивления на самих контактах при этом установив ключ в положении 1, 2 или 3. Когда контакты исправны, то сопротивление на них будет равно нулю, если же бесконечности, то замок поломан. В случае их незначительного подгорания, прибор будет показывать незначительное противодействие.

4. Для того, чтобы проверить исправность подсветки нужно подать постоянный ток с напряжением 12В на контакты 2 и 6 колодки жгута проводов. В таком случае если же лампа будет гореть — с ней все в порядке, если же нет — разрыв в электроцепи или она банального перегорела.

5. Если Вы увидели, что контакты 15, 30 и 50 в замке зажигания неисправны, то нужно заменить всю контактную группу.

Нет сигнала забытого ключа

В ВАЗ-2110 существует функция напоминания о забытом ключе в замке зажигания. Функция спорная, так как вряд ли кто-то уйдет из автомобиля, не вытащив ключ. Особенно, если учесть, что ключи и брелок от сигнализации обычно находятся на одной связке.

Напоминание реализуется срабатыванием микровыключателя в замке, который приводится в действие вставленным ключом. Выключатель посылает сигнал на блок бортовой системы контроля, а тот, если двигатель заглушен и открыта водительская дверь, выдает серию звуковых сигналов.

Если при наступлении этих условий, блок индикации молчит, то причина может быть в неисправном микровыключателе замка. Хотя нельзя исключать и «глюк» самого блока БСК, тем более что данное устройство точностью не отличается.

разбор замка зажигания ваз 2110

Соединительное звено целого организма

Бытует ошибочное мнение у большинства автовладельцев, что главное в машине это мотор, трансмиссия, шасси. Кто-то спросит, а почему ошибочное? Необходимо рассматривать машину как единый, целый организм. А все узлы, агрегаты исключительно как составляющие звенья.

К примеру, поломка системы запуска приведет к тому, что транспорт остановится и не сможет продолжить движение. Требуется оперативная починка. Как удачно подобран пример — тема сегодняшней статьи. А, впрочем, читателю соглашаться или нет с моим высказыванием, решать индивидуально.

Расположение и схема платы

У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:

1. Микровыключатель ключа;
2. Напряжение непосредственно от аккумулятора;
3. Резервное гнездо для подключения иных приборов на усмотрение водителя.

Несмотря на то, продаются замки старого и нового образца, с подсветкой и без, строение сердцевины и контактной платы абсолютно идентичны. Когда схема подключения проводов не совпадает, внимательно смотрите инструкцию по эксплуатации.

Признаки неисправности

1. После запуска мотора, автоключ не возвращается в позицию «II». Это свидетельствует о том, что личинка замка зажигания уже сильно изношенна, слабость возвратной пружины, сопротивление снизилось. В этот момент стартер и мотор работают одновременно, что губительно для обоих узлов автомобиля. Систематические подобные «запуски» приведут к тому, что владельцу придется покупать новые «щетки» на стартер, хуже когда стартер целиком. А это не из дешевых удовольствий. Ремонт пружины не проводится, поэтому покупка новой обязательна.
2. Механические повреждения из-за попытки угона транспортного средства злоумышленниками;
3. Не работает система целиком: из-за неаккуратного обращения непосредственно самим водителем. Не секрет, что манеры, стиль вождения у каждого из нас свой. Одни бережно относятся к своим «любимцам», иные меняют их как перчатки.

Пути решения

Водители без опыта, как показывает практика, при первой же поломке, бегут на СТО, авторынки для покупки нового замка зажигания, отдавая свои кровные деньги. Мой совет, не спешите этого делать. Возможно, причина вовсе пустяковая, не стоит таких растрат. Своими руками замена займет не более 5 минут. Если не уверенны, обратитесь к высококвалифицированному электрику на СТО для проведения диагностики, выявления неисправности. Имея навыки, разберите замок и устраните поломку. Замок от Приоры похож по конструкции с младшими и старшими моделями, к примеру, на ВАЗ 2107, и на ВАЗ 2114 аналогично строение.

Как заменить и разобрать?

Для тех, кто неуверен, можно использовать руководство по эксплуатации авто, где подробно описан тот или иной узел, схема подключения, сборки, приложены фото.Согласитесь, что разница в цене существенная, то ли покупать замок целиком, то ли только сердцевину.

Рекомендация: хорошего качества запчасти, комплектующие у Димитровградского автоагрегатного завода (ДААЗ). Приобретайте, не пожалеете. Интернет магазин поможет оперативно купить деталь напрямую от производителя. Для выбора той или иной марки, обязательно прочтите отзывы покупателей, просмотрите видео уроки.

Главное при запуске автомобиля использовать родной ключ, который «идет» с завода. Так как иммобилайзер, это своеобразное противоугонное средство, которое не даст запуск двигателю.Электроцепь выведена на сигнализацию авто или центральный замок.

При потере, выхода со строя автоключа, по каким-либо причинам, необходимо обратиться в сертифицированные сервисные центры для изготовления дубликата. Некоторые «умельцы» умудряются деактивировать иммобилайзер, но это подобно отключению антивирусника на компьютере. Вы бы это сделали? Сомневаюсь. Сколько стоит ремонт можно только догадываться.

На этом рассмотрение темы окончено. Очень надеюсь, что статья окажется полезной для многих читателей. По многочисленным просьбам автолюбителей, в следующих статьях рассмотрим такие темы, как инжектор, бортовой компьютер выдает ошибки ВАЗ 2114, полетел тросик сцепления на ВАЗ 2114, что делать

Всем спасибо за внимание. До скорой встречи

Проверка и замена контактной группы

Когда возникают проблемы с запуском «десятки», сразу менять замок не обязательно — первым делом проверьте контакты разъема. Для этого возьмите фишку и, поворачивая ключ во все 3 положения, «прозвоните» каждую из пар контактов, расположенных в ней, при помощи омметра.

Проверяйте контакты разъема сразу, как возникают проблемы с зажиганием

Соответственно, при замыкании тестер должен показывать нулевое сопротивление — 0 Ом в каждом из положений. Если с контактами возникают проблемы, рекомендуется осмотреть непосредственно контактную группу и в случае необходимости заменить ее.

Замена контактной группы предусматривает произведение следующих действий:

1. Отсоедините штекер, идущий на лампу подсветки.
2. Применяя отвертку, отогните 3 фиксирующие защелки пластмассовой крышки и снимите ее с замка зажигания.
3. Чтобы получить доступ к контактной группе, отогните еще 2 защелки.
4. Осмотрите пластину световода на предмет черного налета и прочих отложений. В случае их присутствия придется немного поработать наждачной бумагой мелкой фракции. Если это не даст результата — замените пластину.
5. Под ней вы обнаружите три контактные пластины, которые часто со временем окисляются, в результате чего «барахлит» контактная группа. Их зачистка производится той же наждачной бумагой. Если коррозия сильно повредила контакты, придется заменить контактную группу, для чего потребуется отпаять провод от каждой из пластин.
6. Замена личинки замка зажигания

Обычно вопросом замены личинки замка «десятки» автолюбители начинают задаваться в следующих случаях:

• была попытка угона автомобиля с механическим повреждением замочной скважины выключателя зажигания;
• был утерян либо поврежден ключ зажигания;
• наблюдается сильный износ личинки замка, заедание и т.д.

Но замена личинки — дело весьма опасное, ведь присутствует высокий риск того, что полная разборка замка повлечет за собой его неправильную сборку. Кроме того, в продаже новых запчастей отдельно личинку замка вы не встретите, а потому специалисты в таком случае рекомендуют сразу приобретать выключатель в сборе.

Каталожный номер замка зажигания «десятки» — 2110-3704005 или KZ-881. Средняя цена составляет 800-900 руб., отдельно контактной группы — 180-200 руб.

Одной из наиболее частных причин невозможности завести ВАЗ 2110, 2111 или 2112 может быть выход из строя замка зажигания. Этот узел коммутирует или рассоединяет группы контактов электрической цепи, приводя в действие или выключая двигатель. При неполадках в нем, водитель просто не сможет привести в действие автомобиль. Замена замка зажигания ВАЗ 2110, 2111 и 2112 – операция несложная, вполне можно сделать ремонт своими руками. Но перед тем как починить узел, целесообразно ознакомиться с его схемой. Она аналогична на всех вышеназванных моделях ВАЗ.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Последовательность экстренных действий при заклинивании ключа

Под экстренными мерами следует понимать последовательность действий, если заклинивание ключа случилось во время, когда автомобиль находится вдали от места стоянки или ремонта (например, во время загородного путешествия).

Чем особенно плоха такая ситуация: без открытого замка зажигания блокируются колеса, автомобиль невозможно буксировать, можно только эвакуировать, а это — время и деньги.

Видео — если сломался замок зажигания как завести машину и доехать до дома:

Что можно попытаться предпринять:

1. Повторить попытки провернуть замок. Это самое рациональное решение. При этом процесс проворота можно сопровождать движениями ключа вперед-назад, вверх-вниз. Не лишним в место установки ключа впрыснуть силиконовую смазку, вэдэшку, незамерзайку, даже воду в теплое время года, если нет другой жидкости. Можно постучать по корпусу замка чем-нибудь металлическим.

2. Если попытки ни к чему не приводят, проверьте геометрию ключа, возможно, она повреждена (согнута в портмоне или кармане). Если есть подозрение на изменение геометрии, немного изогните ключ, но не сильно, чтобы не сломать. Если ключ загрязнен, удалите грязь, можно влажной салфеткой.

Если предыдущие действия не принесли результата, можно перейти к более кардинальным. В том случае, когда есть время и деньги, лучше эти действия не производить, а дождаться эвакуатора.

Для того, чтобы завести автомобиль, в большинстве моделей авто достаточно добраться до контактной группы замка зажигания. Для этого необходимо снять пластмассовую конструкцию защиты рулевой колонки. Для этого требуется крестообразная отвертка или биты-звездочки.

Контактная группа находится с обратной стороны замка зажигания. Её обычно закрепляют на защелки или контрят винтами. Можно найти в интернете, как она демонтируется. Если контактная группа снята, в ее торце можно найти прорезь, в которую вставляется штырь из замка зажигания, Вставив в него плоскую отвертку, можно завести автомобиль.

Ключ в этом случае должен обязательно находиться в замке зажигания, так как с него считывается информация с чипа иммобилайзера, находящегося в ключе.

Можно завести авто, не снимая контактную группу, методом угонщиков. Для этого необходимо зачистить провода, ведущие к контактной группе (можно просто снять разъем, если он есть). Далее потребуется профессиональное чутьё угонщика. Красный толстый провод надо соединить с оранжевым, желтым или красным менее тонкими проводами, при этом засветится панель зажигания. В момент «псевдоугона» рычаг коробки переключения передач должен быть в нейтральном положении. Далее попытаться подать сигнал на стартер, кратковременно замыкая толстый красный провод с синим или другим проводом, подбираемым опытным путем.

В достаточно новых авто такой дедовский метод запуска не поможет: в них установлено электронное управление замком. Но и проблемы с его заклиниванием вряд ли возникнут.

Если удастся завести двигатель, еще не значит, что проблема устранена. В том случае, когда авто оборудован электрической системой блокиратора руля, возможно, она «отпустит» руль, и его можно будет вращать, соответственно, ехать своим ходом. Если стоит механический блокиратор — придется еще повозиться.

Видео — как завести машину, если не работает замок зажигания:

В старых Жигулях угонщики делали просто: с огромным усилием проворачивали руль, сбивая механический «зуб» блокиратора. В некоторых современных авто можно поступить таким же образом, возможно, поможет.

Если есть набор инструмента, можно попробовать демонтировать конструкцию замка зажигания с рулевой колонки вместе с механическим блокиратором. Возможно, при этом придется снимать руль, электронный блок на рулевом управлении, спиральный шлейф к кнопкам и подушке безопасности на руле. При этом обязательно надо снимать клеммы аккумуляторной батареи. Это сложнотехническая задача, поэтому лучше вызвать специалиста.

Во многих автомобилях с целью большей защищенности замок к рулевой колонке крепится не на болтах, а мощными заклепками. Требуется их срезать. В общем, задача не из простых, но решаемых.

Если удалось завести авто и доехать до места стоянки, необходимо приступить к ремонту замка. Прежде всего, необходимо заменить личинку замка.

Замена контактной группы

В том случае, когда в результате диагностики обнаружена неисправность контактной группы, демонтировать замок зажигания всё равно придётся, поскольку иным путём к ней подобраться не удастся. После снятия элемента разберите его, действуя по такому алгоритму:

1. Отсоедините колодки с проводами питания подсветки.
2. Снимите декоративную пластиковую крышку, разблокировав 4 защёлки. Работайте аккуратно, потому что эти фиксаторы легко отломать, а отдельно купить крышку — задача довольно сложная. Менять из-за неё весь замок — нецелесообразно.
3. Отогнув 2 фиксатора, удерживающие контактную группу, снимите её с замка зажигания.

Примечание. Из инструмента вам дополнительно потребуется небольшая плоская отвёртка, чтобы отгибать защёлки.

Первым делом изучите состояние контактов. Если они потемнели (окислились), то зачистите токонесущие поверхности мелкой наждачной бумагой Р1000. Затем поставьте группу на место и, не устанавливая замка, подключите его к бортовой электросети автомобиля, чтобы проверить работоспособность. В случае неудачи деталь необходимо заменить. То же самое придётся сделать, если контакты подгорели либо группа не работает без всяких внешних признаков неисправности.

Когда необходимо производить замену замка зажигания в авто?

«Симптомы», по которым можно определить неполадки в работе устройства на инжекторной или карбюраторной модели ВАЗ 2110:

1. После того, как выполнен запуск силового агрегата, ключ в замке не возвращается в положение «II». Это говорит о неисправности механического характера и износе личинки устройства. Возможно, проблема заключается в снижении сопротивления в результате слабости возвратного пружинного элемента. В такие моменты стартерный механизм и силовой агрегат функционируют одновременно, что негативно отражается на работе обоих узлов машины. Данная проблема может привести к быстрому износу устройства, в результате чего потребуется замена щеточного механизма.
2. Ключ не получается установить в замок. Это может быть связано с повреждением внутренней составляющей устройства. Механические неисправности решить путем ремонта обычно не удается.
3. В салоне автомобиля некорректно функционирует электрооборудование. При повороте ключа в замке из одного положения в другое в работу вступают определенные приборы и устройства. Речь идет об оптике, автомагнитоле, системе отопления, освещения в салоне и т. д. Если при повороте ключа оборудование не работает, но при шевелении этого элемента в отверстии устройства активируются, проблему надо искать в замке.

Все причины неисправностей можно условно разделить на две категории:

1. Механические поломки. К таким проблемам относятся выход из строя личинки приспособления, блокирующего узла рулевой колонки, деформирование ключа. Также замок может заедать при активированном положении. Если водитель пытается отключить силовой агрегат, двигатель его не слушает.
2. Неисправности электрического характера. Данный тип проблем связан с повышенным износом контактных элементов выключательного механизма. Из-за этого выходит из строя электрическая составляющая замка.

Дмитрий Тронин в своем ролике показал пример неработающего выключателя зажигания на отечественном автомобиле ВАЗ.

Как проверить элементы на работоспособность?

Точно оценить правильность работы замка зажигания позволит только диагностика с использованием тестера.

Инструкция по подсоединению мультиметра и проверке выключателя:

1. На первом этапе производится демонтаж всех пластиковых облицовочных панелей в салоне автомобиля вокруг рулевой колонки. Для снятия используются отвертки. В некоторых случаях требуются гаечные ключи.
2. Затем потребуется тестер, с его помощью необходимо произвести диагностику выводных клемм в различных положениях ключа в замке.
3. В соответствии со схемой подключения при установке автоключа в режим «0» проверяется напряжение. Рабочий параметр в таком положении должен поступать только на контакты под номерами 8 и 30. Эти элементы маркируются на замке.
4. Затем ключ устанавливается в положение «I». В таком режиме подача напряжения осуществляется на некоторые потребители энергии. Речь идет о габаритных огнях, системе обогрева заднего стекла и очистки лобового, оптике, поворотных лампах, отопительном узле и прикуривателе. Если двигатель не прогрет, то печка работать не будет, запустится только вентилятор.
5. После ключ устанавливается в положение «II». В таком режиме напряжение поступает на оставшееся электрооборудование, которое не включилось до этого.
6. Затем ключ прокручивается в режим «III». В данном положении напряжение поступает на контакт под номером 50, в частности, на стартерный узел. После установки ключ должен вернуться обратно в режим «II», этому способствует автоматическая активация пружинного элемента внутри замка.

Канал «Автоэлектрика ВЧ» подробно рассказал о процедуре диагностики выключателя зажигания в автомобилях ВАЗ.

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.

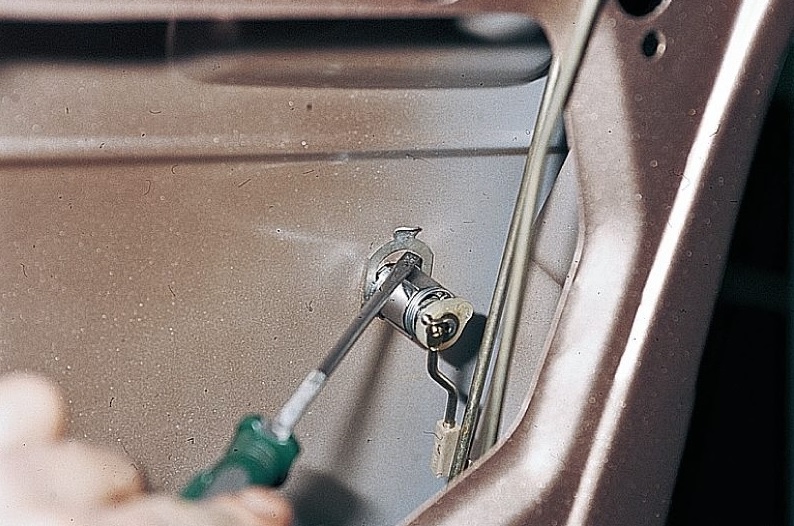

Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.

Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.

Осталось только вытащить личинку.

Замена личинки замка багажника выполняется несколько проще.

Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.

Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.

Установку и сборку крышки багажника производим в обратном порядке.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2107 как поменять дворники на

Двигатель работает с перебоями на холостом ходу ваз 2110 инжектор

Запах бензина в салоне ваз 2107, возможные причины неисправности, способы устранения

Почему лампочка зарядки аккумулятора горит в полнакала на ваз 2110

ВАЗ 2114 нет искры, причины и возможные поломки,

Замена масла в двигателе ваз 2114, 8 клапанов, 16 клапанов

Автоподсос на ваз 2109 карбюратор, что это такое, как установить и настроить

ВАЗ 2107 сломалась полуось, для чего нужна, конструкция, характеристики, замена
