Расход топлива газ 3110 402, 406 двигатель карбюратор и инжектор

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Факторы, от которых зависит расход горючего

Существует ряд факторов, влияющих на расход потребляемого топлива автомобилем Газель:

• затрата топлива в первую очередь зависит от самого водителя;
• своевременность переключения скорости;
• частые остановки в пути;
• надлежащее состояние автомобиля;
• качественные горюче-смазочные материалы;
• минимальное использование дополнительных функций.

Двигатель	Расход (трасса)	Расход (город)	Расход (смешанный цикл)
2.2 (бензин)	10.1 л/100 км	14,5 л/100 км	12 л/100 км

Если скорость движения Газели будет соответствовать допустимым параметрам, то можно избежать проблемы с повышением количества используемых литров бензина, дизеля или газа. Также следует ограничить количество резких торможений и стартов.

Одним из немаловажных факторов есть то, что при начале движения необходимо переключаться, как только становится это возможным, на более высокую передачу.

Это также значительно снизит использование ГСМ.

Если вы живете в мегаполисе, то следует заранее быть осведомленным о наличии пробок на пути вашего следования, так как простоять в пробках можно несколько часов. При этом мотор Газели не выключается и соответственно повышается расход горючего. Лучше выбрать пусть и длиннее дорогу, но, при этом вы можете сэкономить на горючем.

Инжектор от Волги — на Газель.

… и вот назрела необходимость установить в нашу рабочую лошадку современную систему управления.

Газель выбрана нами в качестве тренировочного стенда для настройки ГБО 4 поколения Digitronic. Но для установки Диджитроника необходим инжекторный двигатель. Желательно под нормы токсичности Евро-2 — чтобы полностью прочувствовать все тонкости работы с впрысковым газовым оборудованием.

Итак: мы имеем в наличии 7-местную Газель 2705 с карбюраторным двигателем ЗМЗ-406. Двигатель после первого капремонта, ГБЦ в хорошем состоянии, фазы ГРМ выставлены при помощи шаблона-транспортира.

Для переделки под инжектор понадобится следующее:

1. Инжекторная проводка под капот с блоком управления. В случае надобности прошивку для вашего блока управления с модификацией по вашему усмотрению можно заказать у меня через Редактирую прошивку на лицензионном CTPro-7. Имеется возможность проверки прошивки на Газель и Волга. Стоимость 500 рублей.

2. Впускной коллектор с рампой форсунок, дроссельным патрубком, датчиком положения дроссельной заслонки ДПДЗ, регулятором холостого хода РХХ (регулятор дополнительного воздуха РДВ) и соединительными патрубками и трубками.

3. Датчик массового расхода воздуха с резиновыми патрубками.

4. Корпус воздушного фильтра с кронштейном.

5. Инжекторные распредвалы (немного отличаются от карбюраторных подъемом — но можно оставить карбюраторные, просто немного потеряем в мощности)

6. Желательно установить электровентилятор вместо постоянно крутящегося пропеллера)))

7. Электробензонасос и фильтр тонкой очистки топлива.

8. Некоторые мелочи, про которые вспоминается по мере появления проблем: винтики, хомутики, шланги….

Все это великолепие можно приобрести в магазине — но будет слишком дорого. Можно искать по объявлениям БУ — если повезет — все можно взять в одном месте и весьма недорого.

Мы решили вопрос радикально — купили Волгу 3102 2001 года в сборе со стуканутым мотором. За 13000 рублей. В результате у нас оказались все необходимые запчасти, еще один мотор, коробка передач, пара хороших сидений, отличный импортный люк в крышу Газели вместо заводского протекающего, и куча разных мелочей типа универсальных электростеклоподъемников, мотора печки, стеклоочистителя и т.п. Останки Волги сдали в чермет за 3800, продали фары за 600 и задний бампер за 400. Считайте выгоду)))

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

• Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
• Приемную трубу глушителя, она не подходит от ЗМЗ 402;
• Электронный блок управления системой зажигания;
• Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
• Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Придется протянуть новую трубку сцепления – рабочий цилиндр у ЗМЗ 406 находится в другой стороне. В электрике в целом несложно разобраться, только нужно иметь принципиальную схему электропроводки перед глазами. Для ЗМЗ 4063 специально продается передний пучок проводов – к датчикам разъемы подсоединить не составляет труда, все штекеры разные, и находятся на разных расстояниях.

Электронный блок управления двигателем крепится в . Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

При желании можно поставить инжекторный мотор ЗМЗ 4062 от «Волги» или ЗМЗ 405 – эти двигатели между собой в основном отличаются рабочим объемом. Поршни всех 406-ых моторов имеют стандартный диаметр 92 мм, у 405-ого ДВС он равен 95,5 мм. Кстати, существует и модель ЗМЗ 409, у него такой же диаметр поршня, что и у 405-ого.

С 2008 год двигатель ЗМЗ 406 больше не устанавливается на автомобили, но в запчастях он будет, скорее всего, еще долго. Новый силовой агрегат 406 первой комплектности стоит в среднем от 115 до 125 тыс. рублей, и это недешево. Но все познается в сравнении – стоимость американского дизеля «Камминз» в несколько раз выше – 620-640 тыс. руб., за такие деньги можно купить не одну подержанную «Газель».

Сейчас много двигателей ЗМЗ 406 продается по объявлениям, б/у мотор можно купить совсем недорого. Продают «движки» частники и авторазборки, можно приобрести силовой агрегат даже с какой-то гарантией (например, на разборе) от 20 до 35 тыс. руб.

Замена карбюратора на инжектор – последовательность работ

Итак, все компоненты закуплены, проверяем список последний раз. После начала работ автомобиль будет обездвижен, и сгонять на авторынок за недостающим элементом не получится.

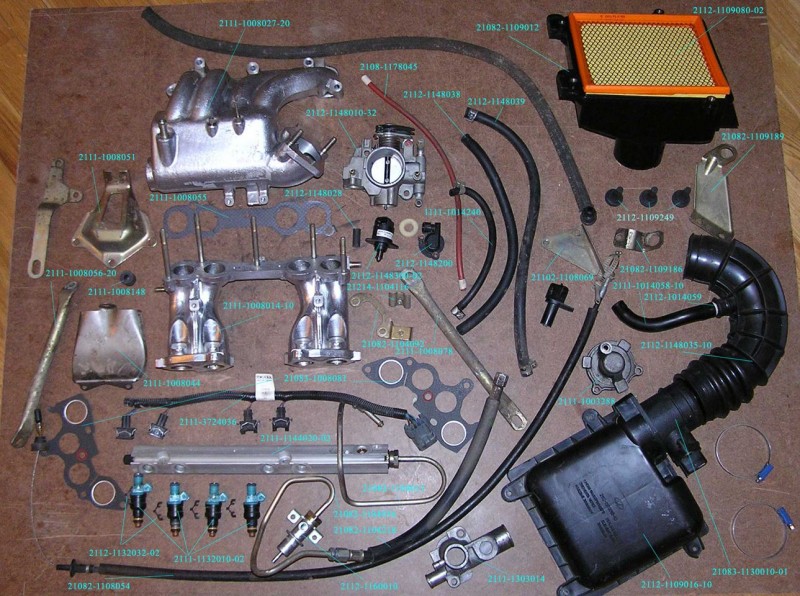

На примере ВАЗ 2109 получается такой набор:

Фотографируем все карбюраторные элементы, как это было до переделки. Многие интересуются: можно ли выполнить обратную замену инжектора на карбюратор? Разумеется, да, только вряд ли вам этого захочется. Именно для исключительных случаев фиксируем все, как было.

Отключаем аккумулятор и удаляем его из моторного отсека; Сливаем все технические жидкости из мотора. Бензин можно выкатать практически до нуля, а внеплановая замена моторного масла и антифриза не помешает; Демонтируем топливную систему автомобиля, начав со старого бензобака. В топливопроводах и карбюраторе есть бензин, поэтому следует позаботиться о мерах противопожарной защиты; Аккуратно удаляем старую систему зажигания. Нет смысла отрывать провода – пусть все останется в штатном виде; На место трамблера монтируем заглушку с прокладкой; Разбираем приборную панель. Если на ней предусмотрена лампа «check engine» — выполняем отвод в моторный отсек управляющего провода. Если нет – устанавливаем индикаторную лампу самостоятельно; Монтируем жгут проводов для системы зажигания. Для каждого автомобиля своя схема, основы одинаковые: питание от контакта включенного ключа, сигнал от тахометра; Для подключения прибора уровня топлива, необходимо протянуть сигнальные провода до места установки бензонасоса в бак. Старый поплавок больше не работает, необходимо будет откалибровать новые датчики уровня; Меняем маслонасос, проверяем место установки датчика положения коленвала; Удаляем старый, и монтируем новый впускной коллектор. На него крепим (на штатные места) топливную рампу с форсунками;
Устанавливаем регулятор давления бензина в рампе, подключаем топливные магистрали: прямую и т.н. «обратку». Это новая трубка, в карбюраторной системе ее не было. «Лишнее» топливо удаляется не через форсунки, а возвращается обратно в бак. Это повышает экономичность; Рассчитываем маршрут прокладки топливной магистрали под днищем. Мешающие элементы временно демонтируем

Важно! Не пытайтесь протолкнуть топливопровод в какую-нибудь щель, лучше открутить и установить узел, чем испортить трубку высокого давления;
Готовим новый топливный бак (очищаем, при необходимости моем). Устанавливаем топливный насос в соответствии с монтажной инструкцией (на большинстве емкостей есть стрелочка, для ориентации патрубков и фланцев)

Устанавливаем бак на кронштейны;
Проверяем фиксацию всех элементов топливопровода. Фитинги не должны прокручиваться и люфтить; Монтируем новые датчики: МАФ, положения коленвала, температуры; Устанавливаем модуль управления (ЭБУ) таким образом, чтобы он не грелся от силового агрегата или выпускной системы; Соединяем все косы (жгуты), проверяем плотность усадки разъемов. Если на новых контактах не было специального технического вазелина (от окисления) наносим его перед соединением разъемов; Устанавливаем дроссельную заслонку и новый тросик газа. Проверяем и регулируем натяжение, свободный ход должен быть от одного крайнего положения, до другого. Если в вашем наборе предусмотрен датчик положения дроссельной заслонки – соединяем его с ЭБУ; Монтируем новый корпус воздушного фильтра, предварительно примерив его к дроссельному узлу. Никаких перекосов и закрепления внатяг быть не должно; Собираем штатную систему вентиляции картерных газов; Устанавливаем генератор, тщательно центруем новый шкив.

Заливаем новое масло, антифриз и топливо. Проверяем отсутствие утечек и выполняем контрольный пуск мотора. Регулируем обороты холостого хода.

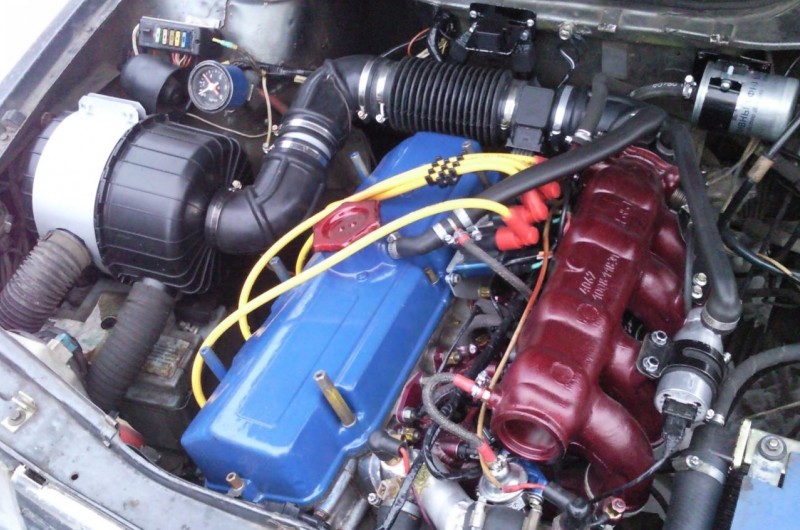

Вы узнали, как переделать карбюратор на инжектор малыми средствами. Обкатка двигателя не проводится, механика осталась старая. Первые 100-200 км следует произвести замеры расхода бензина, и регулярно проверять отсутствие протечек топлива и крепление новых узлов.

Источник

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

1. Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
2. После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
3. Вышеописанные действия рекомендовано проделать дважды для надежности.
4. После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания

Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом

1. Снимается верхняя часть корпуса.
2. Примерно на четверть откачивается топливо.
3. Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
4. Вручную подкачивается бензин.
5. Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз

Важно после изменения положения язычка каждый раз сливать топливо из камеры

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

• датчик расхода воздуха;
• электрический бензонасос;
• другую проводку для двигателя;
• впускной коллектор (ресивер) в сборе с заслонками;
• воздушные патрубки;
• датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
• топливную рампу с форсунками и регулятором давления топлива;
• блок управления двигателем;
• переднюю малую крышку ДВС;
• оба распределительных вала (отличаются профилем кулачков);
• топливный фильтр;
• корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
• регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

• двигатель получает солидную прибавку в мощности;
• не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
• можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Когда бывалые автомобилисты бросают невзначай фразу «вот раньше техника было исключительно надёжной», они в определённом смысле правы. Действительно, стоит ли сравнивать по уровню сложности современный автомобиль и его аналог 50-60-летней давности? А если изделие простое, то по определению и более надёжное. Владельцы машин последних поколений наверняка с этим согласятся: если крупные поломки на начальной стадии эксплуатации встречаются очень редко, то с мелкими неисправностями нужно только успевать справляться.

В этом аспекте продукцию Ленинградского карбюраторного завода можно считать легендарной, а её флагманом по праву признаётся карбюратор К-151, более известный под псевдонимом Пекар. О его надёжности ходят легенды, неслучайно именно он используется на автомобилях с силовыми агрегатами ЗМЗ и УЗАМ, в частности, на знаменитом отечественном внедорожнике УАЗ. Но, как известно, наибольший КПД этот аппарат демонстрирует при правильных настройках. Сегодня мы расскажем, как этого добиться.

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Как произвести регулировку карбюратора?

• Отсоедините шнур привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
• Снимите пробку с поплавочной тяги;
• Убедитесь в герметичности клапана уплотняющего кольца;
• Установите верхнюю часть карбюратора;
• Установите трос воздушной заслонки и воздушный фильтр;
• До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
• Запустите силовой агрегат;
• Позвольте ему нагреться до 90⁰;
• Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
• Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
• Заедьте в автосалон и отрегулируйте СО и СН мотора.

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.

Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

ВНИМАНИЕ! На прогретом движке снимается подающий шланг

Осторожно! Может брызнуть бензин! Откручивается и снимается крышка поплавковой камеры вместе с поплавками. Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах

Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм

Измерить расстояние от крышки карбюратора солекс до поверхности топлива в двух камерах. Лучше это сделать штангенциркулем. Идеальное расстояние для правильной работы всех систем ровняется 25-35 мм.

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Прогреть двигатель до 90° и заглушить. Затянуть винт 11, показанный на рис. 1, до упора. Завести двигатель, подсос нужно убрать, а воздушную заслонку (рис. 1 номер на рисунке 4) открыть. Выкрутить винт качества смеси, добиться устойчивой работы двигателя при отпущенной педали акселератора. Обороты не должны превышать значение

Закрутить винт, пока двигатель не начнет дергаться, работать с перебоями. Открутить на 1-2 оборота назад. Мотор стал работать, как часы. Более тонкие настройки производятся на свое усмотрение. По инструкции обороты двигателя должны быть в пределах

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

• легковые автомобили «Волга» и ИЖ;
• внедорожники УАЗ;
• лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.html

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Сравнение инжекторного и карбюраторного двигателей

Основное отличие этих модификаций в способе приготовления и впуска горючей смеси в камеру сгорания.

Карбюратор для двигателя змз 406

Готовый к установке инжекторный мотор змз 406

У карбюраторных двигателей есть свои преимущества. Это простота конструкции, возможность регулировки и ремонта без привлечения специалистов. Правда, это может обернуться недостатком: при неправильной настройке карбюратора происходят различные негативные явления, например, неустойчивые обороты на холостом ходу. Если вы не уверены в своих силах, лучше обратиться в мастерскую.
