Тех характеристика двигателя д243

Системы двигателя Д-243

Рассмотрим основные системы, обеспечивающие работу дизеля, его узлов и механизмов. Системы без которых его работа не возможна.

От бесперебойной работы каждой из систем зависит работоспособность двигателя. Неполадки в любой из представленных систем могут вести, как к сбоям в работе и выходу из строя отдельных комплектующих, так полного выхода двигателя из строя.

Система питания двигателя Д-243

Включает в себя:

• Топливный насос высокого давления (ТНВД);
• Форсунки;
• Фильтр тонкой и грубой очистки;
• Воздухоочистители и всасывающий коллектор.

ТНВД.

Двигатель Д-243 оснащен насосом 4УТНИ. Все ТНВД работают от коленвала, посредством распределительных шестерен. Комплектуются такие насосы всережимным регулятором, двумя управляющими рычагами и подкачивающим поршневым насосом.

Регулятор корректирует подачу диз. топлива. А так же обогащает подачу во время пуска. Подкачивающий насос размещен на корпусе ТНВД, кулачковый вал посредством эксцентрика служит ему приводом.

Детали насоса ТНВДчерез специальный канал смазываются маслом из основной магистрали смазочной системы двигателя.

Форсунка. Осуществляет впрыск соляры в цилиндр, а так же четко контролирует его начало и конец . Распылители для форсунок на дизелях Д-243 применяются пяти дырчатые.

Фильтры топливные, тонкая и грубая очистка. Грубая очистка – это предварительная фильтрация топлива от воды различных крупных включений и примесей. В состав фильтра входят, стакан с встроенным успокоителем, отражатель с фильтрующей сеткой, рассеиватель. Отстой из фильтра удаляется открытием пробки в днище корпуса фильтра.

Фильтр тонкой очистки предназначен для финальной чистки дизельного топлива. Фильтрация происходит с помощью сменного бумажного элемента. Отстой из фильтра удаляется через пробку в дне стакана, а воздух удаляется через пробку в верхней части фильтра.

Воздухоочистители и всасывающий коллектор. Воздух очищается в два этапа: центробежная чистка воздуха (сухая) и масленый уловитель пыли с тремя щитинистыми капроновыми элементами.

Система смазки двигателя Д-243

Система смазки на Д-243 комбинированная. К подшипникам коленвала и распредвала, втулкам промежуточной шестеренки и приводной шестерни ТНВД, приводу клапанов смазка подается под давлением. Методом разбрызгивания масла смазываются детали кривошипно-шатунного механизма (кроме подшипников коленвала) и такие элементы механизма газораспределения, как кулачки распредвала, штанги, толкатели.

Масляный насос.

в системе шестеренчатый, односекционный. Закреплен на крышке 1-го коренного подшипника с помощью болтов. Через патрубок и каналы в блоке, масло поступает в центрифугу, где удаляются тяжелые примеси и продукты износа.  После центрифуги масло охлаждается в радиаторе, а затем в магистраль двигателя.

В корпусе центрифуги находятся сливной, редукционный и предохранительный клапаны. При холодном пуске, во избежание повышенного давления, редукционный клапан пускает масло сразу в магистраль, в обход радиатора.

Предохранительный клапан поддерживает давление перед центрифугой 0,8 МПа. При избыточном давлении часть масла сбрасывается в картер без очистки.

Сливной клапан регулирует давление в системе на уровне 0,25-0,35 МПа. Если это значение превышается, избыток масла сбрасывается в картер.

 Система охлаждения двигателя Д-243

Охлаждение жидкостное, циркуляция принудительная, от центробежного насоса. Контроль температуры осуществляется дистанционно, с помощью датчика, вмонтированного в головку цилиндров. Температура жидкости в системе не должна выходить за рамки 85-95 градусов.

Техническое обслуживание и замена масла

Двигатель Д-243 не имеет значительных отличий от 240 модели. Сервисное обслуживание движка проводится каждые 20-25 тыс. км пробега.

Плановое техническое обслуживание ДВС — комплекс операций направленных на сохранение первичного состояния узлов и деталей агрегата.

Д243 на тракторе Беларус

Согласно руководству по ремонту и эксплуатации мотора серии Д составленное заводом изготовителем, рассмотрим, какие операции входят в ТО 243-го:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
4. Очистка форсунок.
5. Регулировки, связанные с топливным насосом высокого давления.
6. Другие операции, направленные на техническое обслуживание силового агрегата.

Двигатель Д243 после капитального ремонта

Обслужить топливный насос высокого давления топлива — это отдельный комплекс операций, который смогут сделать качественно только мастера по ремонту топливной аппаратуры дизельных моторов.

Техническое обслуживание и замена масла

Двигатель Д-243 не имеет значительных отличий от 240 модели. Сервисное обслуживание движка проводится каждые 20-25 тыс. км пробега.

Плановое техническое обслуживание ДВС — комплекс операций направленных на сохранение первичного состояния узлов и деталей агрегата.

Д243 на тракторе Беларус

Согласно руководству по ремонту и эксплуатации мотора серии Д составленное заводом изготовителем, рассмотрим, какие операции входят в ТО 243-го:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
4. Очистка форсунок.
5. Регулировки, связанные с топливным насосом высокого давления.
6. Другие операции, направленные на техническое обслуживание силового агрегата.

Двигатель Д243 после капитального ремонта

Обслужить топливный насос высокого давления топлива — это отдельный комплекс операций, который смогут сделать качественно только мастера по ремонту топливной аппаратуры дизельных моторов.

Характеристики

МТЗ-80 обладает схожими техническими характеристиками с советским трактором МТЗ-50, так как является результатом его серьезной модернизации. К основным отличиям можно отнести кабину больших размеров, принципиально переработанную с учетом современных стандартов звуко- и теплоизоляции (особенно на моделях МТЗ-80 Беларус), современный двигатель, развивающий скорость до 33,2 км/ч, переработанную трансмиссию. Нельзя забывать и про то, что трактора последних годов выпуска оснащаются функциональной гидравлической системой.

Кабина большого размера МТЗ 80

Характеристики МТЗ-80 существенно варьируются в зависимости от установленного навесного оборудования. На основе базового шасси можно создать универсальную строительную, производственную технику, или спецтехнику для узких специализированных работ. На трактор устанавливаются такие агрегаты, как плуг, борон, щетки, ковши, оборудование для распашки и земляных работ. Устанавливаются ли они на трактор Террион описано в другой статье.

Габариты, сколько весит

Трактор МТЗ-80 обладает относительно небольшими габаритами и массой, приведем стандартные размеры.

Длина	3850 мм.
Ширина	1970 мм.
Вес	3770 кг.
Просвет	465 мм.
Колея	1350-2100 мм.

В конструкции МТЗ-80 используется гидравлическая система для использования широкого спектра агрегатов. Она обладает повышенной грузоподъемностью и выдерживает оборудование весом до двух тонн, позволяет установить как прицепное, так и навесное оборудование.

Система имеет раздельную агрегатную конструкцию, благодаря чему можно регулировать глубину распахивания грунта в силовом и позиционном диапазонах. При транспортировке навесные агрегаты устанавливаются очень надежно механическим способом.

Двигатель

Первоначально МТЗ-80 оснащался двигателем Д-240. На 1974 год это был один из самых массовых, функциональных и надежных дизельных моторов. На постсоветском пространстве большинство тракторов Д-240 первых массовых серий до сих пор работают на этом агрегате, поэтому остановимся на нем подробнее.

Вот как он выглядит на фото:

Двигатель Д-240

Конструкция Д-240 подразумевает наличие четырех цилиндров, общую камеру сгорания. Горючая смесь образуется объемно-пленочным способом.

Двигатель имеет мощность в 80 л.с., что по современным меркам считается весьма скромным показателем (у трактора т 70 этот показатель 160 литров), но на самом деле для решения большинства задач, встающих перед владельцем МТЗ-80, этой мощности вполне хватает. При грамотной эксплуатации трактор легко справится и с трудными задачами.

Система охлаждения

Трактор МТЗ-80 оснащается системой охлаждения закрытого жидкостного типа. Для ее работы используется водяной центробежный насос, пластинчатый радиатор, обеспечивающий хорошую теплоотдачу, и мощный вентилятор, прогоняющий воздух в нем.

Охлаждающая жидкость заливается в специальную «рубашку» из двух стенок, и циркулирует по трубопроводной системе от системы теплообмена к двигателю. Охлаждающая система регулируется с помощью термостата.

Жидкость равномерно проходит через рубашку, беспрерывно подкачиваемая помпой, и циркулирует по радиатору. Вентилятор охлаждает ее и жидкость вновь отправляется в резервуар, откуда процесс повторяется по кругу.

На видео вы увидите как он пашет поле:

Двигатель Д 243

Представляет собой четырехтактный, поршневой 4-х цилиндровый двигатель внутреннего сгорания, с однорядным вертикальным расположением цилиндров.

Дизель Д-243 оборудован системой непосредственного впрыска топлива в камеру сгорания, с последующим возгоранием топливной смеси при сжатии. Двигатель не имеет наддува. При установке двигателя на трактор или машину, агрегат должен быть обязательно укомплетован масляным и водяным радиаторами, электрическим оборудованием, а также полным комлектом необходимымых контрольнымых приборов.

Применяемость Д-243. Тракторы:

Основные параметры двигателя Д 243:

• тип — безнаддувный, четырехтактный
• расположение и число цилиндров — вертикальный, рядный, четырехцилиндровый
• рабочий объем — 4,75 л
• степень сжатия — 16
• ход поршня и диаметр цилиндра — 125/110 мм
• мощность — 81 л.с.
• максимальное эффективное давление — 0,684 МПа
• крутящий момент — 258 Нм
• частота вращения коленчатого вала — 2200 об/мин
• масса — 430 кг

В заводской комплектации двигатель оборудован 12-ти вольтовым стартером, 14-ти вольтовым генератором, пневмокопрессором (А29.05.000-Б или А29.05.000-Б3А), шесеренчатым насосом 10Ж-3-04Л, топливным насосом 4УТНИ-1111007-420, муфтой сцепления 240-1005009.

Составные элементы дизельного мотора

Конструкция Д-243 обладает традиционным оснащением. Основа представлена блоком цилиндров, изготовленных из чугуна. Из этого же материала производится головка блока и элементы системы газораспределения.

Цилиндровый блок

Представляет собой основу конструкции устройства. Производится из чугуна и имеет 4 отверстия для фиксации цилиндров. Установка производится при помощи гильз, которые закрепляются в верхнем посадочном поясе. Нижняя часть элементов монтируется специальными резиновыми кольцами. Между блоком цилиндров и гильзой остается свободное пространство, в котором перемещается охлаждающая жидкость.

В блоке есть каналы для подачи смазки к подшипникам. С внешней стороны устройства имеются плоскости, предназначенные для фиксации различных приспособлений: водяной помпы, фильтров и прочих.

Головка дизельного механизма

Является цельным элементом дизельного двигателя Д-243, отливается из чугуна. Деталь обеспечивает полноценное функционирование топливной и газораспределительной системы. В головке имеются каналы, обеспечивающие приток свежего воздуха и удаление отработанных газов. Перекрываются отверстия специальными клапанами.

В верхней части располагаются коромысла, колпак, закрывающий клапаны, и всасывающий коллектор. Рядом с ТНВД находятся форсунки. С противоположной стороны – выхлопной коллектор.

Техническое обслуживание и замена масла

Двигатель Д-243 не имеет значительных отличий от 240 модели. Сервисное обслуживание движка проводится каждые 20-25 тыс. км пробега.

Плановое техническое обслуживание ДВС — комплекс операций направленных на сохранение первичного состояния узлов и деталей агрегата.

Д243 на тракторе Беларус

Согласно руководству по ремонту и эксплуатации мотора серии Д составленное заводом изготовителем, рассмотрим, какие операции входят в ТО 243-го:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
4. Очистка форсунок.
5. Регулировки, связанные с топливным насосом высокого давления.
6. Другие операции, направленные на техническое обслуживание силового агрегата.

Двигатель Д243 после капитального ремонта

Обслужить топливный насос высокого давления топлива — это отдельный комплекс операций, который смогут сделать качественно только мастера по ремонту топливной аппаратуры дизельных моторов.

Эксплуатационные показатели

Помимо технических характеристик, и эксплуатационные показатели характеризуют установки Д-243. Двигатель во время работы выдает следующие нормативы:

• расход горючего при работе на 100 % мощности и при частоте вращения 1500 об/минуту – 220 г/кВт*ч;
• расходование моторного масла на «сгорание» – 0,9 г/кВт*ч; при 100%-й нагрузке – не более 0,2 литра в час;
• тип используемого моторного масла — CI-4 класса по АР’I или Е3-96, 4-99, 5-02 класса по AS’ЕА;
• вид антифриза – низкозамерзающая охлаждающая жидкость «ТС-40» или «ТС-65».

Запускаются двигатели либо электростартером, либо предпусковой силовой установкой. В последнем случае к наименованию добавляют литеру «Л».

В зависимости от предназначения трактора, на который устанавливается мотор, установка может комплектоваться дополнительным оборудованием – пневматическими компрессорами, дисками сцепления в сборе и другими агрегатами. Это необходимо учитывать при проведении технического обслуживания, и тогда двигатель Д-243 ремонта не потребует.

Ремонт двигателя Д-243

Двигатель надежный и долговечный. Но, как и любой другой узел и агрегат, мотор может выходить из строя. В некоторых случаях ремонт можно выполнить самостоятельно, а иногда без вмешательства ремонтного органа не обойтись. Каталог запчастей всегда наполнен деталями для Д-243, что увеличивает его ремонтопригодность.

Затрудненный запуск двигателя или невозможность старта

Дизельные двигатели, при попадании в них воздуха, заводить сложно. Поэтому необходимо проверить систему на герметичность топливопроводов. Если даже после восстановления герметичности и прокачки системы насосом силовой агрегат не запускается, то есть вероятность поломки ТНВД. Можно выполнить его ремонт или заменить.

Сильное снижение мощности

В первую очередь необходимо проверить рычаг управления насосом и при необходимости отрегулировать его. Такой признак характерен двигателю при засорении фильтра тонкой очистки. Его необходимо заменить. Если после замены фильтра двигатель не восстанавливает нормальную работу, то необходимо проверить форсунки. Исправные необходимо почистить и обновить в них распылители. Можно купить б/у. Кроме этого, необходимо выполнить проверку угла опережения подачи топлива. В случае необходимости исправить. В меньшей степени на снижение мощности может повлиять засоренный воздухоочиститель.

Плавающие обороты

Обороты двигателя начинают плавать, если в систему попадает воздух. В первую очередь необходимо установить герметичность всех элементов топливной системе. Зачастую проблема устраняется за счет регулировки пружины холостого хода.

Сильное задымление при нажатии на педаль акселератора

Необходимо проверить воздухоочиститель на наличие загрязнений. При необходимости очистить. Иногда задымление связано с зависанием иглы форсунки. Устраняется неисправность заменой распылителя и регулировкой форсунки. Возможен выход из строя топливного насоса или его некорректная работа.

Двигатель не нагревается до рабочей температуры

Такое возможно при попадании воды в топлива. Если такое случилось, необходимо заменить топливо. Второй вариант – сбой регулировки теплового забора клапанов. Устраняется регулировкой теплового зазора клапанов и коромысел. Выставление нужного угла опережения позволит восстановить настройку подачи топлива. Иногда такое происходит в результате превышения уровня масла в двигателе.

Перегревается двигатель

Закипание охлаждающей жидкости в радиаторе происходит в результате его засорения. Полная очистка системы позволит избежать дальнейшего перегрева. Необходимо удалить всю накипь и собравшуюся грязь. В случае недостаточной натянутости ремня вентилятора не происходит охлаждение жидкости в радиаторе. Это приводит к перегреву двигателя. Достаточно натянуть ремень и недостаток будет исправлен.

При нагревании мотора давление масла падает

Первое, на что нужно обратить внимание, – датчик давления. Зачастую его замена позволяет восстановить уровень давления

Падение давления неизбежно при нарушении герметичности маслопровода. Течь, если она будет иметь место, должна устраняться. К падению масла может быть причастен масляный насос. Его можно отремонтировать или заменить, в зависимости от типа неисправности.

Дизель Д-243: устройство

Надежность и ремонтопригодность – это основные достоинства силового агрегата. У него классическая компоновка. Самым большим и, можно сказать, основополагающим элементом является чугунный блок цилиндров. Головка блока цилиндров так же сделана из чугуна.

В блоке имеются 4 расточки, образующие пространство для цилиндров. Устанавливаются гильзы в посадочные пояса, а фиксируются буртом. Охлаждающая жидкость циркулирует в пространстве между гильзой и блоком цилиндров. Поступление смазки происходит посредством каналом, имеющимся в блоке. На блоке крепится ТНВД, фильтры, водяная помпа и другие элементы.

КШМ и ГРМ

К основным механизмам двигателя можно отнести именно эти два. Кривошипно-шатунный механизм необходим для преобразования работы поршней во вращение. Газораспределительный механизм необходим для управления фазами работы клапанов. Двигатель коленвала изготовлен из стали. Количество коренных шеек – 5, шатунных – 4. В шатунных шейках имеются полости, по которым перемещается смазка. Как и в других двигателях, имеются противовесы. Уплотнение вала обеспечивается манжетами.

Ремонтировать двигатель самостоятельно можно, но если поломка связана с выходом из стоя одного из основополагающих элементов, то без профессионалов с диагностическим и другим оборудованием не обойтись.

Основные механизмы двигателя Д-243

Можно выделить два основных механизма обеспечивающих работу двигателя. А так же системы, эти механизмы обслуживающие, но речь пока не о них.

Так вот – это кривошипно-шатунный механизм и механизм газораспределения. Первый обеспечивает преобразование возвратно поступательного движения поршней в работу коленвала, то есть его вращение. Второй управляет фазами газораспределения.

 Кривошипно-шатунный механизм двигателя Д-243

Основными элементы:

• Вал коленчатый;
• Поршни;
• Шатуны;
• Коренные и шатунные подшипники;
• Маховик.

Рассмотрим эти элементы более подробно.

Коленчатый вал. Производится коленвал из стали, шейки вала делятся на коренные (5 шт.) и шатунные (4 шт.). Шатунные шейки оснащены полостями для центробежной дополнительной фильтрации смазки.

Чтобы уменьшить влияние инерционных сил на подшипники, ставят противовесы на 8, 5, 4 и 1-ую щеки коленвала.

С обоих концов вал уплотнен манжетами. На передний торец вала крепятся шестерни приводов маслинного насоса и механизма газораспределения, а так же шкив генератора и водяной помпы. С другой стороны крепится, на фланец установлен маховик.

Поршень, палец поршневой и кольца. Материал поршня алюминий. Канавки в его верхней части служат для установки трех компрессионных колец и 1-го маслосъемного.

Кольца делают из чугуна. Первое с верху кольцо хромированное, имеет прямоугольную форму в сечении, в канавку вставляется произвольно.  2-ое и 3-тье кольца  имеют форму конуса, в торцевой части имеют метку «верх». 4-ое кольцо коробчатого строения маслосъемное, с расширителем в виде стальной спирали.

Для монтажа поршневого пальца, в бобышках поршня проточены отверстия. Изготавливается палец из хромоникелевой стали. Стопорные кольца исключают движение пальца в бобышках по оси.

По аналогии с гильзами поршня могут быть трех размеров (Б, С, М). Поршни и гильзы должны соответствовать по размерным группам.

Шатун. Материал сталь, форма в сечении двутавр. Головка шатуна в верхней своей части имеет запрессованную втулку и отверстия для подвода масла к поршневому пальцу.

Нижняя, имеет постели для установки вкладышей подшипника. Постели растачиваются вместе с крышками, а значит менять их местами не допустимо. Чтобы не перепутать шатун с крышкой имеют идентичную маркировку.

Так же шатуны различаются по весу. Все шатуны устанавливаемые в двигатель должны входить в одну весовую группу.

Коренные и шатунные подшипники. Делают их из биметаллической полоски. На Д-243 в зависимости от диаметра шеек коленвала существует два размера вкладышей. Кроме того насчитывается 4-е ремонтных размера.

 Маховик. Материал чугун. С помощью болтов закрепляется на фланец коленвала.

Механизм газораспределения двигателя Д-243

Основные элементы:

• Распределительный вал;
• Клапана впускные и выпускные;
• Штанги;
• Коромысла;
• Уплотнительные манжеты.

Вал распределительный.

Привод вала от распределительной шестерни, установленной на коленчатом валу. Три втулки служащие валу подшипниками запрессованны в расточки целиндрового блока. Первая сделанная из сплава алюминия втулка с буртом, удерживающим вал от смещения по оси. Две другие втулки из чугуна.

Толкатели. Сами толкатели выполнены из стали. Рабочая часть толкателя сферической формы с наплавкой из отбеленного чугуна.

Штанги изготавливают из стального стержня, а чашка и сферическая рабочая часть штанги, взаимодействующая с толкателем закалены.

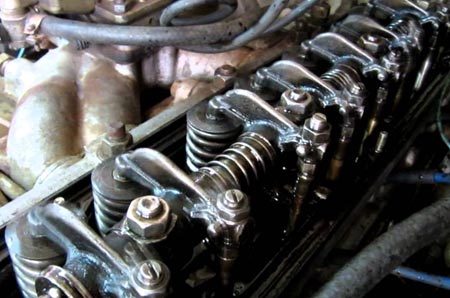

Коромысла клапанов.

Коромысла качаются на оси, которая крепится к крышке цилиндров четырьмя шпильками. Ось полая, имеет 8 каналов для подачи смазки на коромысла. Распорные пружины исключают осевое движение коромысел.

Впускные и выпускные клапана. Для изготовления используется жаропрочная сталь. Клапана совершают движение в направляющих, запрессованных в головку цилиндров. Две пружины, внутренняя и наружная, закрывают каждый клапан воздействуя на тарелку, которая фиксируется сухариками.

Манжеты уплотнительные. Чтобы исключить попадание в цилиндры и выхлопной коллектор масла, через зазор в направляющей клапана, для уплотнения устанавливают манжеты.

Трактор мтз 82 — мощность двигателя, установленные модели

На тракторах серии 82 от Минского тракторного завода устанавливаются четырехцилиндровые двигатели Д-240 и Д-243, а также их модификации. Например, двигатель Д-240 с индексом Л имеет пускач, тогда как обычный заводится электростартером.

На некоторых моделях устанавливается предпусковой подогреватель, который позволяет оперативно заводить трактора зимой.

Современные модели оснащаются силовым агрегатом объемом 5,75 л. и мощность в 80 л.с. На более ранние модели установили двигатели мощностью 75 л.с.

Устройство двигателя трактора МТЗ 82

Силовой агрегат МТЗ 82 включает в себя следующие элементы:

• Систему охлаждения;
• Газораспределительный механизм;
• Кривошипно-шатунный механизм;
• Система питания;
• Пусковая система.

Под термином “дизель”, обычно понимают сам поршневой двигатель, который вырабатывает энергию при сгорании дизельного топлива. Сгорание происходит в камерах цилиндра, куда мелкодисперсное топливо поступает под давлением через форсунки. Регулировкой форсунок можно обеспечить повышение мощности силового агрегата, либо уменьшения расхода топлива.

Блок цилиндров двигателя МТЗ 82

Блок цилиндров — самая массивная часть силового агрегата. Основа изготавливается из высокопрочного серого чугуна, снаружи и внутри монтируются агрегаты и механизмы, к рубашке охлаждения подведены трубки с охлаждающей жидкостью.

Сверху к блоку цилиндров прикреплена головка блока.

Блок цилиндров — основа двигателя МТЗ 82, к которой осуществляется крепление всех остальных деталей. Именно в нем происходит сгорание топлива.

Объем двигателя МТЗ 82

Рабочий объем силового агрегата на моделях МТЗ 82: двигатель Д-240 и Д-243 — 4,75 л. Мощность зависит от особенностей модели и варьируется от 75 до 80 л.с. Спецификацию двигателя можно посмотреть в техническом паспорте приобретаемого трактора.

Масло в двигателе МТЗ 82

В двигателях тракторов Беларус модели 82 используется комбинированная система подачи смазочных материалов. Одна часть рабочей жидкости поступает в двигатель под давлением, другая — наносится на детали путем разбрызгивания. Блок цилиндра оборудован продольным каналом, по которому по отводным канавкам смазка поступает к опорным шейкам и коренному подшипнику.

Остальные детали двигателя МТЗ, нуждающиеся в смазке, обрабатываются разбрызгиванием.

Схема двигателя МТЗ 82

Схема двигателя Д-240: 1 — маховик; 2 — сапун; 3 — прокладка головки цилиндров; 4 — головка блока цилиндров; 5 — крышка головки блока цилиндров; 6 — валик коромысел; 7 — тарелка пружины клапана; 8 — выхлопной клапан; 9 — всасывающий клапан; 10 — пружина клапана; 11 — стойка валика коромысел; 12 — коромысло клапана; 13 — колпак крышки; 14 — штанга; 15 — блок цилиндров; 16 — толкатель клапана; 17 — щит распределения; 18 — крышка распределения; 19 — регулировочный болт; 20 — амортизатор с ограничителем; 21 — передняя опора двигателя; 22 — манжета; 23 — шестерня привода масляного насоса; 24 — распределительная шестерня коленчатого вала; 25 — шестерня распределительного вала; 26 — распределительный вал; 27 — коленчатый вал; 28 — шатун; 29 — противовес; 30 — поршневой палец; 31 — поршень; 32 — уплотняющее кольцо гильзы; 33 — поддон картера; 34 — манжета; 35 — гильза блока цилиндров; 36 — задний лист; 37 — втулка.

Особенности двигателя МТЗ Д-243

Двигатель Д-243 не оснащен в базовой комплектации турбонаддувом,имеет вертикально расположенные цилиндры с впрыском топлива непосредственно в камеры сгорания. Его предназначение — установка на трактора тягловым классом 1,4-2,0 т/с, а также другие машины коммунальногО. промышленного, сельскохозяйственного назначения.

Эта модель отличается повышенной надежностью и производительностью. Она обеспечивает работу трактора на сложных грунтах, с прицепным и навесным оборудованием “тяжелого” класса. При несколько повышенном расходе топлива этот тип двигателя уверенно чувствует себя с самым современным оборудование, подключаемым к силовым установкам. К тому же. он ориентирован на стандарт топлива “Евро 3”, который остается одним из самых распространенных в сельском хозяйстве.

Не знаете, какую модель трактора МТЗ 82 с дизельным двигателем выбрать для ваших услови? Закажите услугу “Обратный звонок” (предоставляется бесплатно), и наш консультант расскажет вам все необходимые сведения о силовых агрегатах популярных моделей сельхозтехники Минского тракторного завода.
