Бесконтактная система зажигания

Свечи для электронного зажигания

При установке БСЗ на автомобиль модели ВАЗ 2106 желательно подобрать и поставить свечи, оптимально подходящие для электронного зажигания. Наряду с российскими запчастями допускается применение импортных аналогов от известных брендов:

• рекомендуемые производителем оригинальные свечи — А17ДВР (М);
• NGK — BCPR6ES-9, BPR6ES-9;
• Bosch — FR7DCU, WR7DC;
• Brisk — DR15YC, LR15YC;
• Beru — 14FR-7DU, 14R-7DU.

Перед вкручиванием свечей проверьте зазоры между электродами плоским щупом

Зазор между рабочими электродами свечи выставляется в пределах 0,8—0,9 мм с помощью плоского щупа. Превышение либо уменьшение рекомендуемого просвета ведёт к падению мощности двигателя и увеличению расхода бензина.

Установка системы бесконтактного искрообразования заметно улучшает эксплуатационные характеристики карбюраторных «Жигулей», оборудованных задним приводом. Ненадёжные, вечно подгорающие контакты доставляли массу хлопот владельцам «шестёрок». В самые неподходящие моменты прерыватель приходилось зачищать, пачкая руки. Первое электронное зажигание появилось на переднеприводных моделях «восьмого» семейства, а затем перекочевало на ВАЗ 2101–2107.

Рекомендации по установке

Следует отметить, что электронное зажигание на ВАЗ можно приобрести как целым комплектом, так и по отдельности. Большинство автолюбителей, установивших электронное зажигание на свой автомобиль, рекомендуют покупать комплект для ВАЗ 2106, который производится в г. Старый Оскол. В этом случае проблем практически не возникает.

Если же вы решили приобретать детали по отдельности, то надо обратить внимание на длину вала распределителя зажигания. Дело в том, что модификации автомобиля ВАЗ 2106 комплектовались разными двигателями, поэтому перед покупкой надо посмотреть маркировку на блоке цилиндров

Для блоков цилиндров с маркировкой 2103 и 2106 трамблер идет с более длинным валом, чем для блоков с маркировкой 2101 или 21011.

Это связано с разным ходом поршня этих двигателей и разной высотой блока. В отдельных случаях автолюбители вместо штатного ставят коленчатый вал от ВАЗ 21213 Нива и таким образом увеличивают ход поршня на блоках 2101 и 21011. Такой тюнинг никак не отражается на длине вала распределителя зажигания, который необходимо выбирать по маркировке на блоке цилиндров.

Основная информация о бесконтактной системе зажигания

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

• Датчик сигналов;
• Источник питания;
• Распределитель;
• Катушка;
• Транзисторный коммутатор;
• Проводки с высоким напряжением;
• Переключатель;
• Главный регулятор опережения;
• Свечи;
• Вакуумный регулятор опережения.

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

1. Простой процесс установления;
2. Простота регулирования;
3. Надежное и точное функционирование;
4. Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

1. При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
2. Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
3. Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
4. Открутите и снимите катушку;

1. При помощи ключа на 13 открутите гаечку замка распределителя;
2. Снимите распределитель, только не потеряйте прокладку;
3. Закрепите коммутатор и прикрутите черный проводок на массу;
4. Установите и закрепите катушку на кузове;
5. Подключите нужные проводки к клеммам;
6. Установите распределитель, но не закручивайте гайку замка до конца;
7. Подсоедините проводки коммутатора к распределителю;
8. Проверьте расположение бегунка и распределителя;
9. Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
10. Процесс установления завершен, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

1. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
2. Выставите угол опережения.
3. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Работы по изменению зажигания

Как отрегулировать электронное зажигание на ваз 2106 после процедуры размещения нового комплекта на авто? Первым этапом регулировки является настройка трамблера:

• Убрать свечу с первого цилиндра;
• Разместить палец руки на ее отверстии;
• Осуществить поворот коленвала в направлении часовой стрелки.

Регулировка электронного зажигания на ваз 2106 проводится, когда на палец начнет поступать струя воздуха. В этот момент следует прекратить поворот. Далее изменяется расположение трамблера, а именно бегунок должен смотреть в сторону ведущего цилиндра.

Следующим этапом ответа на вопрос как настроить электронное зажигание на ваз 2106 выступает изменение момента зажигания. Этап предполагает подведение центрального катушечного провода к свечке и дальнейшее замыкание на массу. Бегунок поворачивается в направлении противоположном часовой стрелке до образования искры. А также требуется следить за тем, чтобы этот участок находился в месте взаимодействия бегунка и первого цилиндра.

Как выставить электронное зажигание на ваз 2106, если появилась детонация? После оборудования автомобиля приобретенным комплектом и регулировки необходимо прогреть автомобиль и надавив на газ, установив вторую передачу, слушать работу двигателя. Если нет никаких шумов и детонации, то настройка верна. В ситуации, если появляются детонация, то надо настроить зажигание позднее.

Как отрегулировать бесконтактное зажигание на ваз 2106, если требуется скорректировать опережающий угол посредством стробоскопа. Прибор присоединяется напряжению машины с предварительным снятием и заглушкой вакуумного шланга. После этого мотор должен поработать до нормальных холостых оборотов и ослабить болт на распределяющем устройстве. Луч стробоскопа должен падать на шкив коленвала. Вращая трамблер добиться расположения меток напротив отметок на крышке распределения топливной смеси. После этого закрепить устройство.

Таким образом, теперь многие будут знать, каким образом смонтировать и как настроить бесконтактное зажигание на ваз 2106. Процедура может быть выполнена самостоятельно при наличии подручных средств и комплекта нового устройства.

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с эксплуатацией штатной системы зажигания. Несмотря на довольно высокую степень надежности данного узла, иногда случаются ситуации, способные серьезно испортить настроение автолюбителя. Источником такого негатива в подавляющем большинстве становится контактная группа прерывателя, поскольку именно ее элементы становятся причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

Окисление, повышенный износ и вибрация контактов.

Чрезмерный износ кулачка прерывателя.

Потеря упругости пружиной подвижного контакта.

Разрушение опорного подшипника в результате воздействия механических нагрузок.

Наличие столь солидного перечня характерных недостатков говорит о моральной и технической отсталости системы зажигания контактного типа. Не случайно большинство владельцев «шестерок», «семерок» и другой «классики» ВАЗа стали активно устанавливать зажигание бесконтактного типа – электронное. Его основное достоинство – отсутствие механических элементов, подвергающихся истиранию и деформации. В зависимости от конструктивного исполнения их заменили оптические или фотоэлементы.

Рассмотрим данный вопрос более подробно.

Регулировка углового значения опережения зажигания

Момент появления искры на свече 1 цилиндра позиционирует миг разведения контактной группы, опережающий ВМТ хода поршня 1 цилиндра на значение 0±1. Последующая установка зажигания ВАЗ 2106 стробоскопом относится к разряду удобных и быстрых регулировок. Она проводится в следующем порядке:

1. Подсоединяем стробоскоп к электрической сети транспортного средства.
2. Демонтируем шланг октанового корректора прерывателя-распределителя и делаем заглушку на него.
3. Запускаем мотор и доводим температурный режим до рабочего значения (90 градусов по Цельсию).
4. Приоткручиваем крепеж корпусной части прерывателя-распределителя.
5. Для облегчения контроля меток помечаем их белой краской.
6. Лампу стробоскопа наводим на шкив коленчатого вала.
7. Проводим установку меток зажигания, совмещая вращением основания трамблера метку на шкиве коленчатого вала с меткой на крышке ГРМ.
8. Совместив отметки, закручиваем винтом корпусную часть прерывателя-распределителя, т.е. практически проводим установку распределителя зажигания с фиксацией корпусной части.

Для проведения этого комплекса работ главным требованием остается устойчивость холостых оборотов на работающей силовой установке. Это связано с тем, что при нарастании значений вращения коленвала функционирует регулятор центробежного типа, отчего, в конечном итоге, будет зависеть от качества регулировочных работ.

Также во время установки распределителя зажигания необходимо протестировать и остальные показатели работы системы. Зная порядок установки зажигания ВАЗ 2106, необходимо поднять обороты мотора. Угловое значение опережения обязательно увеличится, т. к. функционирует регуляторное устройство центробежного типа. Проведя эксперимент, можно убедиться, что, если при усредненной скорости вращения коленвала отсоединить трубку корректора вакуумного типа, то угловое значение опережения снижается, а при присоединении — повышается.

Другой тест — проверка кондиции пластины трамблера подвижного типа «шестерки». Если отметка нестабильна, то подшипник уже достаточно изношен.

Для установки угла зажигания ВАЗ 2106 с применением автомобильной лампочки необходимо иметь в наличии такой осветительный прибор и ключ для проворачивания коленчатого вала ТС:

1. Вращаем вал с помощью спецключа до совмещения рисок, причем ротор трамблера (бегунок) должен «смотреть» на 1 цилиндр.
2. Подсоединяем первый контакт автолампы к проводу боббины, а другой — к корпусу мотора.
3. Снимаем центральный провод с прерывателя-распределителя и подносим к корпусной части силовой установки.
4. Немного отвинчиваем крепеж прерывателя-распределителя и ставим ключ на зажигание.
5. Вращаем за основание трамблер по ходу часов, пока автолампа не потухнет, и это показывает, что контактная пара разведена.
6. Потом начинаем вращение против часового хода. При смыкании контактной группы лампочка потухнет.
7. Поворачиваем корпусную часть прерывателя-распределителя по ходу часов, пока автолампа опять не засветится.
8. Завинчиваем корпусную часть в этой позиции.

Если в ТС применяется СЗ на полупроводниках, то при установке зажигания двигателя необходимо наличие электронного прибора для проведения замеров. Тест на корректность установки зажигания двигателя ВАЗ 2106 во время движения:

• доводим силовую установку до рабочего температурного значения;
• выбираем прямой сегмент трассы, разгоняем ТС до значения 40-50 км/ч. и, переключившись на самую высокую скорость, резко нажимаем акселератор;
• в моторе короткое время должны наблюдаться звуки детонации при увеличении скоростного значении автомобиля. При отсутствии такого эффекта требуется сделать вращение прерывателем-распределителем на 1 деление шкалы возле основания против хода часов;
• при наличии детонационных звуков большей длительности следует вращать трамблер на 1 деление походу часов.

Если позиция прерывателя-распределителя претерпела существенное изменение по сравнению с установленным ранее, то это значит, что прибор работает некорректно или налицо крайне низкое качество воздушно-топливной смеси.

Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

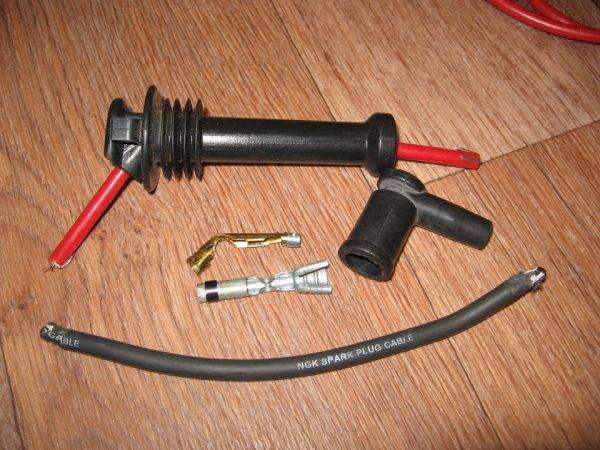

ВВ провода

Высоковольтные провода (ВВ провода) системы зажигания предназначены для передачи импульсов высокого напряжения с катушки зажигания на свечи. Конструктивно такой кабель представляет собой металлический центральный проводник, покрытый слоем изоляции из ПВХ, резины либо полиэтилена, а также специальным слоем, повышающим стойкость провода к химическим воздействиям (топливо, масло). Сегодня большое распространение получили силиконовые ВВ провода, которые характеризуются высокой эластичностью при низких температурах. Такие кабели отлично работают в сырую погоду и не перегреваются.

Неисправности

Возникновение неполадок со свечными проводами проявляется в виде нестабильной работы силового агрегата:

• проблемный пуск мотора, особенно в сырую погоду;
• перебои в работе силовой установки на средних и высоких оборотах;
• при повреждении центрального проводника мотор глохнет;
• мощность снижается;
• расход топлива увеличивается.

Проблемы с ВВ проводами возникают в основном по причине старения. Со временем изоляционный слой покрывается мелкими трещинками, что обусловлено температурными перепадами в подкапотном пространстве. В результате через повреждённые участки появляется утечка тока: искра пробивает на массу и электроэнергии не хватает для нормального искрообразования. При скоплении на поверхности проводов и защитных колпачков грязи, увеличивается поверхностная проводимость изоляции, что приводит к появлению утечки тока. Кроме этого, утечка возможна и при окислении контактов кабеля, когда нарушается герметичность защитного колпачка, например, при его повреждении.

Как проверить

Прежде чем приступить к более детальной диагностике ВВ проводов, нужно осмотреть их на предмет повреждений, таких как трещины, переломы, надрывы защитных колпачков и т. п. После этого можно прибегнуть к одному из следующих способов:

1. Использовать заведомо исправный кабель. Для этого поочерёдно отключаем ВВ провода, заменяя их запасным. Если стабильная работа мотора возобновится, то это укажет на повреждённый элемент.
2. Дождаться тёмного времени суток. Когда наступит темнота, открываем капот и запускаем двигатель. В случае пробоя кабеля на неисправном элементе будет отчётливо заметна искра.
3. Задействовать дополнительный провод. Для этого используем изолированный отрезок кабеля, зачистив оба конца. Один из них замыкаем на массу, вторым проводим по свечному проводу, особенно в местах изгибов и колпачков. Если высоковольтный кабель пробивает, то на проблемном участке между дополнительным проводом возникнет искра.
4. Диагностика мультиметром. При помощи прибора определяем сопротивление кабелей, выбрав режим омметра. Отключив провода от катушки зажигания и трамблёра, замеряем поочерёдно сопротивление. У исправного провода показания должны составить около 5 кОм. При обрыве центральной жилы значения будут отсутствовать.

Видео: диагностика высоковольтных проводов

Какие поставить

Выбор ВВ проводов — мероприятие ответственное, поскольку они напрямую влияют на работоспособность силовой установки, а высокая цена далеко не всегда является показателем качества. Лучше всего предпочтение отдавать свечным проводам с медной центральной жилой. Сопротивление должно быть около 4 кОм. Провода с нулевым сопротивлением приводят к быстрому выгоранию центрального электрода свечи и её преждевременному выходу из строя

Внимание при выборе стоит обращать на таких производителей:

• BERU;
• NGK;
• PARTS-MALL;
• AMD;
• Bremi;
• Tesla Technics.

Как выставить зажигание: несколько доступных вариантов

Мы рассмотрим три доступных метода, решающих вопрос, как выставить зажигание. Каждый из них требует немало внимания. Мы советуем лишний раз самостоятельно не лезть с регулировкой под капот, если вы не уверены в своих силах. Частая настройка механизма не идет ему на пользу, а если допустить ошибку, то можно сделать так, что автомобиль вовсе не заведется и придется начинать процесс по новой.

Используем стробоскоп

Стробоскоп — многофункциональный прибор, позволяющий с большей точностью выставить зажигание. То есть автовладельцу нужно направить свет стробоскопа на нужные метки и запустив двигатель на холостых оборотах отследить их. Вспышка стробоскопа возникает одновременно с моментом образования искры и позволяет отследить положение вращающегося механизма в этот момент.

Итак, если в наличии имеется этот прибор, то алгоритм действий, будет следующий.

1. Заведите машину и прогрейте двигатель до нормальной рабочей температуры. Стробоскоп подключите к питанию транспортного средства.
2. Датчик, отвечающий за сигнал срабатывания, прикрепите на высоковольтный провод первого цилиндра.
3. Гайку, которая фиксирует корпус прерывателя-распределителя необходимо ослабить так, чтобы можно было повернуть корпус.
4. Шланг вакуум-корректора снимите и заглушите его. Свет стробоскопа наведите на шкив коленчатого вала.
5. Запустите двигатель на холостых оборотах и поворачивайте корпус трамблёра до тех пор, пока метка шкива не совпадет с нужной меткой на крышке распределителя.
6. Зафиксируйте корпус прерывателя распределителя в том положении, когда метки совпадают.

Затяните гайку, чтобы предотвратить смещение прибора.

С помощью лампочки на 12 В

Из вспомогательных элементов понадобится только лампочка и патрон с проводами, позволяющими подключить осветительный прибор к питанию автомобиля.

1. Коленчатый вал необходимо повернуть до положения, когда метка шкива совпадает с необходимой меткой на поверхности крышки газораспределительного устройства. При этом бегунок прерывателя-распределителя должен указывать на провод первого цилиндра.
2. Гайку, которая фиксирует тумблер ослабляем.
3. Лампочку подключаем одним концом к проводу, отходящему от трамблера к катушке зажигания, а второй провод цепляем к массе транспортного средства.
4. Включите зажигания (иначе нужного эффекта не получится) и вращайте корпус трамблера по часовой стрелку пока лампочка не потухнет.
5. Затем начинайте аккуратно вращать трамблёр в обратную сторону. Как только лампочка загорится, зафиксируйте положение корпуса. Затяните гайку.

На этом вопрос как выставить зажигание закрыт. Других действий не требуется.

По искре

Этот способ больше подходит профессионалам. Следует быть осторожным, искра проскакивает внезапно.

Коленвал разверните так, чтобы метка шкива совпадала с нужной отметиной на поверхности крышки газораспределителя. Бегунок трамблёра должен указывать на высоковольтный провод первого цилиндра.
Ослабьте фиксирующую гайку прерывателя-распределителя

Центральный провод достаньте из крышки трамблера и расположите в 5 мм от массы машины.
Включите зажигание и поверните корпус прерывателя примерно на 20 градусов по часовой стрелке.
Осторожно поворачивайте корпус трамблера в обратную сторону. Положение прибора нужно зафиксировать, когда между контактом и массой проскакивает искра.

По традиции затяните фиксирующий элемент, чтобы не допустить смещения.

Теперь вы знаете как выставить зажигание. Как часто вам приходится решать такой вопрос? Может есть какой-то проверенный метод, не описанный в заметке? Поделитесь с нами и читателями.

Базовые принципы

Корректные условия для системы зажигания, вернее, базовые условия – это:

• Искра должна появляться в нужном цилиндре, в соответствии с порядком работы цилиндров.
• Искра должна возникать своевременно, в нужный момент и с необходимым углом опережения зажигания.
• Она должна гарантировано воспламенять смесь.
• Надёжность

Как вы понимаете, у такой системы могут возникать и неполадки, к примеру, пропуски искрообразования, детонация и трудности с запуском двигателя.

В сегодняшнем мире есть несколько видов систем зажигания для автомобилей, контактная, бесконтактная и электронная. Эти системы имеют общие особенности, к примеру, отсутствие распределителя зажигания, который давно уступил место катушке.

В контактной системе зажигания управление накоплением и распределение электрической энергии по цилиндрам осуществляется механическим устройством – прерывателем-распределителем. Витком дальнейшего развития контактной системы зажигания является контактная транзисторная система зажигания, в первичной цепи катушки зажигания которой применен транзисторный коммутатор.

В отличии от контактной, в бесконтактной системе зажигания для управления накоплением энергии используется транзисторный коммутатор, взаимодействующий с бесконтактным датчиком импульсов. Транзисторный коммутатор в данной системе выполняет роль прерывателя. Распределение тока высокого напряжения осуществляется механическим распределителем.

В электронной системе зажигания используется электронный блок управления, с помощью которого производится управление процессом накопления и распределения электрической энергии. В ранних конструкциях электронной системы зажигания электронный блок одновременно управлял системой зажигания и системой впрыска топлива (т.н. объединенная система впрыска и зажигания).

Неисправности бесконтактной системы

• полный отказ — мотор глохнет и больше не заводится;
• неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
• перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

1. Перегорел резистор, встроенный в бегунок трамблёра.

   Перегорание резистора, установленного в бегунке, приводит к разрыву высоковольтной цепи и отсутствию искры на свечах

2. Вышел из строя датчик Холла.
3. Обрыв проводов, соединяющий коммутатор с катушкой либо датчиком.
4. Сгорел коммутатор, точнее, одна из деталей электронной платы.

Исправный контроллер после включения зажигания подаёт опорное напряжение на контакты датчика Холла

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

1. Отсоедините высоковольтный кабель от центрального гнезда на крышке распределителя и закрепите контакт в непосредственной близости от кузова, на расстоянии 5—10 мм.
2. Отключите от трамблёра разъем, вставьте в его средний контакт оголённый конец провода.

   Тестовый провод для проверки датчика вставляется в средний контакт отключенного разъёма

3. Вторым концом проводника касайтесь кузова, предварительно включив зажигание. Если раньше искры не было, а теперь она появилась, меняйте датчик.

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.

Причиной нестабильной работы мотора нередко становятся окислившиеся контакты коммутатора

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Бесконтактная система

А теперь поговорить нужно о том, какие плюсы имеет бесконтактное зажигание 2106 и других классических моделей. Во-первых, его можно установить на любой двигатель с карбюраторной системой впрыска. Во-вторых, есть возможность повышения мощности и стабильности работы. В-третьих, отпадает необходимость в проведении постоянных регулировок и контроля системы зажигания автомобиля. Пожалуй, только этих основных преимуществ достаточно, чтобы ваш выбор пал именно на такую конструкцию. Кроме того, никаких переделок проводить не потребуется. Нужно только заменить все компоненты новыми, адаптированными под ваш автомобиль. Про установку будет рассказано немного ниже.

Коммутатор

Второй основной элемент – это электронный коммутатор. С его помощью производится усиление сигнала, поступающего от датчика Холла, до рабочего значения. На выходе образуется сигнал, усиленный до такой степени, что его хватает для возбуждения первичной обмотки катушки зажигания. Казалось бы, простая схема бесконтактного зажигания усложняется именно коммутатором. Но не все так плохо на самом деле. Конечно, если вдруг выйдет из строя этот компонент, автомобиль в лучшем случае будет работать неустойчиво. В худшем – перестанет заводиться.

Ремонтировать его бесполезно, так как корпус у него залит эпоксидной смолой, снаружи заключен в пластиковый корпус, а сзади находится алюминиевый радиатор. И если вдруг в пути у вас отказал коммутатор, то нужно покупать новый. Как вариант – иметь всегда с собой устройства, имитирующие работу коммутатора и датчика Холла. Правда, с ними получится разогнаться максимум до 90 км/ч, зато к ближайшему сервису или магазину автомобильных запчастей вы сможете доехать без проблем.
