12.1. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Схемы электрооборудования

СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ

Электрооборудование автомобилей выполнено по однопроводной схеме. Вторым проводом являются металлические части автомобиля (масса). С массой соединены все минусовые клеммы всего электрооборудования. Номинальное напряжение 12 в. На рис. 122, 123 и 124 показаны принципиальные схемы электрооборудования автомобилей.

рис. 122. Схема электрооборудования автомобиля ГАЗ-53А: 1— подфарник; 2 — фара; 3 — подкапотная лампа; 4 — сигнал; 5 — гасящее сопротивление; 6 — провод высокого напряжения; 7 — свеча зажигания; 8 — катушка зажигания; 9 — распределитель; 10 — датчик температуры охлаждающей жидкости; 11 — датчик давления масла; 12 — штепсельная розетка переносной лампы; 13 — биметаллический предохранитель; 14 — переключатель стеклоочистителя; 15 — стеклоочиститель; 16 — часы; 17 — лампа освещения часов; 18 — включатель зажигания и стартера; 19 — электродвигатель отопителя; 20 — переключатель электродвигателя; 21 — указатель температуры охлаждающей жидкости; 22 — лампа освещения приборов; 23 — контрольная лампа давления масла; 24 — контрольная лампа указателя поворотов; 25 — контрольная лампа зарядки; 26 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 27 — плафон; 28 — включатель плафона; 29 — указатель уровня топлива; 30 — датчик указателя уровня топлива ; 31 — штепсельная розетка прицепа; 32 — задний фонарь; 33 — контрольная лампа дальнего света; 34 — ножной переключатель света; 35 — переключатель указателей поворотов; 36 — центральный переключатель света; 37 — включатель света «Стоп»; 38 — прерыватель указателей поворота; 39 — электромагнитный клапан предпуского подогревателя; 40 — переключатель режимов работы предпускового подогревателя; 41 — электродвигатель вентилятора предпускового подогревателя; 42 — аккумуляторная батарея; 43 — стартер; 44 — запальная свеча предпускового подогревателя; 45 — дополнительное сопротивление; 46 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе; 47 — включатель запальной свечи; 48 — дополнительное реле стартера; 49 — включатель звукового сигнала; 50 — генератор; 51 — реле-регулятор; 52 — соединительная панель.

рис. 123. Схема электрооборудования автомобиля ГАЗ-66: 1— подфарник; 2 — фара; 3 — соединительная панель; 4 — сигнал; 5 — включатель сигнал; 6 — генератор; 7 — реле-регулятор; 8 — датчик температуры охлаждающей жидкости; 9 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 — контрольная лампа зарядка; 11 — контрольная лампа указателей поворота; 12 — контрольная лампа давления масла; 13 — указатель температуры охлаждающей жидкости; 14 — включатель электродвигателя отопителя; 15 — электродвигатель отопителя; 16 — лампа освещения щитка приборов; 17 — включатель плафона кабины; 18 — плафон кабины; 19 — датчик давления масла; 20 — датчик температуры охлаждающей жидкости; 21 — свеча подогревателя; 22 — катушка зажигания; 23 — свеча зажигания; 24 — гасящее сопротивление; 25 — распределитель; 26 — датчик правого топливного бака; 27 — задний фонарь; 28 — включателя зуммера; 29 — включатель плафона кузова; 30 — плафон кузова; 31 — соединитель проводов; 32 — штепсельная розетка прицепа; 33 — датчик левого топливного бака; 34 — выключатель массы; 35 — аккумуляторная батарея; 36 — электромагнитный клапан; 37 — кнопочный предохранитель подогревателя; 38 — контрольная спираль; 39 — включатель свечи; 40 — переключатель электродвигателя подогревателя; 41 — электродвигатель подогревателя; 42 — стартер; 43 — зуммер; 44 — ножной переключатель света; 45 — контрольная лампа дальнего света; 46 — центральный переключатель света; 47 — переключатель датчиков топливных баков; 48 — включатель поворотной фары; 49 — включатель зажигания и стартера; 50 — включатель света «Стоп»; 51 — переключатель указателей поворота; 52 — прерыватель; 53 — штепсельная розетка переносной лампы; 54 — кнопочный предохранитель; 55 — дополнительное реле стартера; 56 — поворотная фара; 57 — указатель топлива; 58 — подкапотная лампа; 59 — электродвигатель стеклоочистителя; 60 — переключатель электродвигателя стеклоочистителя.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Основные составляющие конструкции

На ГАЗ-66 генератор расположен с правой от двигателя стороны и крепится непосредственно к кузову автомобиля посредством кронштейна.

Его основные элементы:

• Наименование составляющей Функциональное назначение
• Роторная группа, состоящая из вала обмотки
• возбуждения и сваренных по наружной
• поверхности клювообразных полос в
• количестве 12 штук Отвечает за создание магнитного поля при вращении и располагается внутри устройства. Вращение обеспечивается посредством двух ремней, совмещенных со шкивом коленчатого вала двигателя
• Статорная группа, включая пакет стальных
• пластин, обмотку в виде соединенных
• группами катушек Индуцирует электроток на статорной обмотке

Так выглядит двигатель ГАЗ 66

• Закрывающий модуль с предустановленными
• подшипникам Обеспечивают герметичность корпуса, а также вращательные движения роторной составляющей
• Модуль со щетками Перенаправляют электроток, производимый генератором, в электрическую сеть автомобиля
• Блок выпрямления (диодный мост) Обеспечивает выпрямление поступающего переменного тока
• Модуль управления напряжением (регулятор) Отвечает за изменение и управление током, создаваемым в фазовых обмотках статора

Особенности комплектации

Оставаясь сугубо армейским автомобилем, ГАЗ 66 использовался во множестве вариантов, среди которых можно выделить различные исполнения кузовов:

1. Обитаемые кузова-фургоны, предназначенные для обеспечения полноценного отдыха личного состава;
2. Ремонтные мастерские;
3. Командно-штабные машины;
4. Автоцистерны и топливозаправщики;
5. Инженерную технику (фильтровальные станции, бурильные установки);
6. Санитарные машины;
7. Передвижные полевые кинотеатры;
8. Автомобили продовольственной и тыловой службы.

Справочно: все варианты кузовов имели собственную проводку, систему освещения и жизнеобеспечения от внешних и автономных источников энергии – либо электросеть напряжением 220 (реже 380 В), либо 12 В бортовой источник питания.

Наиболее сложные в электронной сфере были варианты кузовов ГАЗ 66:

1. Радиотехнические средства связи и управления;
2. Топографические станции для определения координат воинских формирований;
3. Системы залпового огня;
4. Системы химической защиты и обеззараживания;
5. Средства обеспечения ракетных подвижных комплексов;
6. Аэродромная техника (радиопеленгаторы, посадочные маяки);
7. Системы телефонной и телеграфной связи.

В перечне электротехнического оборудования присутствовали генераторы повышенной мощности, радиостанции, вычислительные комплексы, навигационные системы, системы спутниковой связи, универсальные источники питания и другая специальная аппаратура, сведения о которой представляют военную тайну.

https://youtube.com/watch?v=evsy-QkRtoY

Компьютерная диагностика

Если мотор с исправным стартером не запускается, обратите внимание на индикаторы приборной панели. При повороте ключа зажигания должен загореться индикатор неисправности CHECK, аккумуляторной батареи, датчика давления масла, а индикация иммобилайзера должна прекратиться

В автомобилях с инжектором после поворота ключа должен послышаться характерный звук подкачки топливного насоса – негромкое жужжание.

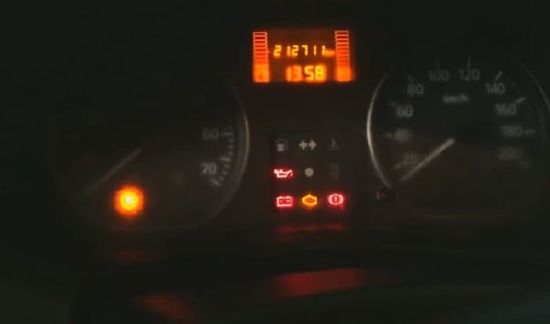

Если машина не заводится при нормально работающем стартере и стрелка тахометра не шевелится, хотя электродвигатель проворачивает мотор, нужно проверить датчик коленвала. При выходе из строя этого элемента двигатель не сможет завестись, поскольку разрешение на это не дает электронный блок управления.

Для получения полной информации через специальный разъем подключается диагностическое оборудование, в котором выбирается модель автомобиля и тип двигателя. После соединения с ЭБУ автомобиля на экране ноутбука высветятся ошибки с кодами, актуальные на данный момент. При необходимости можно открыть схему автомобиля, где будет локализована область с поломкой.

Когда стартер исправен, необходимо снять несколько параметров, сбой которых может приводить к поломке:

1. Датчик разрежения должен показывать давление, равное атмосферному, около 1 бар.
2. Заданное число оборотов холостого хода должно соответствовать характеристикам двигателя.
3. Температура двигателя при холодном запуске должна быть равна температуре окружающего воздуха.

Чтобы отследить режим работы мотора, необходимо в реальном времени отследить его обороты при вращении стартером, для чего в ПО есть специальная вкладка. Для этого запускается стартер и на экране появляется частота оборотов коленвала в минуту, которая им обеспечивается. Норма – чуть больше 200 оборотов в минуту. Если данные остаются на нуле – проблема в датчике коленвала, который нужно заменить.

Катушка зажигания установлена на двигателе.

При установке снятой с автомобиля катушки зажигания необходимо поставить стопорную зубчатую шайбу, обеспечив надежный электрический контакт между кронштейном, катушкой зажигания и корпусом двигателя. В экранированном электрооборудовании применяется экранированная катушка зажигания. Датчик-распределитель зажигания с центробежным и вакуумным автоматическими регуляторами опережения зажигания. Валик датчика-распределителя приводится во вращение по направлению часовой стрелки (если смотреть сверху, со стороны крышки). Ручная регулировка позволяет производить изменение установочного угла опережения зажигания на 16° по коленчатому валу в обе стороны от номинального положения. Каждое деление шкалы на установочной пластине соответствует изменению угла на 4°, считая по коленчатому валу. В экранированном электрооборудовании применяется экранированный датчик-распределитель. Привод датчика-распределителя и масляного насоса имеет конструкцию, которая обеспечивает срез штифта 6 (рис. 59) при заклинивании масляного насоса. Таким образом, валик датчика-распределителя зажигания также не будет вращаться, ценообразования не произойдет, и двигатель остановится. После устранения неисправности масляного насоса необходимо

установить новый штифт, прикладываемый к автомобилю [диаметр 3,5о,о8 мм, длина 22о,52 мм, сталь 20).

Для смены штифта необходимо снять датчик-распределитель зажигания и его привод с двигателя и, сняв пружинное кольцо 8, заменить штифт 6.

Затем установить привод и датчик-распределитель в следующей последовательности:

1. Установить коленчатый вал двигателя в положение в. м, т. хода сжатия первого цилиндра (см. стр. 164).

2. Вставить привод датчика-распределителя в отверстие блока так, чтобы прорезь в валике привода была направлена вдоль оси двигателя и смещена влево, считая по ходу автомобиля (рис. 60).

3. Закрепить корпус привода держателем и гайкой так, чтобы кронштейн с резьбовым отверстием, имеющийся на корпусе привода, был направлен назад (считая по ходу автомобиля) и повернут примерно на 23° влево от продольной оси двигателя, как указано на рис. 60.

4. Снять крышку с датчика-распределителя и повернуть бегунок так, чтобы он был пластиной обращен в сторону вывода провода свечи первого цилиндра, (Вывод помечен цифрой 1 на крышке).

5. В этом положении валика вставить датчик-распределитель в отверстие привода.

6. Установить стрелку-указатель в прорезь установочной пластины датчика-распределителя. Повернуть корпус датчика-распределителя до совпадения указателя с серединой шкалы и закрепить винтом.

7. Присоединить к датчику-распределителю провод низкого напряжения от коммутатора.

8. Установить крышку и подсоединить провода высокого напряжения от свечей в порядке 15426378, как указано на рис. 61, и от катушки зажигания.

Транзисторный коммутатор и вибратор установлены в кабине автомобиля.

Транзисторный коммутатор электронный блок, предназначенный для прерывания первичной цепи катушки зажигания. Вибратор прибор, обеспечивающий работу двигателя на аварийной системе зажигания при выходе из строя транзисторного коммутатора или статора датчика-распределителя. Аварийная система зажигания. Для включения аварийной системы зажигания необходимо отсоединить провод от вывода КЗ коммутатора и соединить его с выводом вибратора. В результате такого переключения система зажигания будет работать с непрерывным искрообразованием. Режим работы двигателя рекомендуется выбирать с частотой вращения коленчатого вала до 2000 об/мин. При этом происходит частичная потеря мощности двигателя, так как угол опережения зажигания не будет оптимальным. Ресурс вибратора составляет 30 часов, поэтому необходимо принять все меры к быстрейшему восстановлению работоспособности основной системы зажигания. Крышку датчика распределителя после работы на аварийной системе необходимо снять, осмотреть и, в случае необходимости, протереть. Уход за системой зажигания заключается в поддержании чистоты ее аппаратуры и проводов. Все крепления должны быть затянуты. Нужно своевременно смазывать датчик-распределитель согласно указаниям карты смазки. Производить смазку маслом, взятым из картера двигателя (например, со щупа), запрещается. Проверить исправность системы зажигания можно по наличию искрообразования в зазоре 35 мм между корпусом автомобиля и высоковольтным проводом от катушки зажигания- к датчику-распределителю при прокручивании двигателя стартером (не менее 40 об/мин).

Особенности электрооборудования

Военное предназначение автомобиля накладывает определенные свойства на все его системы и узлы. В частности, требования по электрооборудованию заключаются в:

1. Максимальной защите проводки от наводимых электромеханических помех,
2. Дублировании основных компонентов, либо их резервной схеме работы,
3. Максимальной ремонтопригодности в полевых условиях своими руками.

Все электрооборудование двигателя максимально защищено от помех и влаги

Справочно: сама же проводка имела классическую схему, присущую контактному зажиганию карбюраторных двигателей. Однако, ряд элементов и узлов были выполнены уникальными, что требовалось по условиям эксплуатации.

Очень часто армейский автомобиль ГАЗ 66 нес на себе функции радиоэлектронной разведки и раннего обнаружения противника. Поэтому, исполнение электрооборудования предусматривало максимальную защиту, ведь цена потери боевой единицы могла иметь тяжелые последствия для боевой операции.

Автоматический радиопеленгатор АРП-11 на базе ГАЗ 66

Система зажигания

Для защиты системы зажигания, проводка ГАЗ 66 выполнена в экранированном варианте:

1. Корпус трамблера помещен в герметичный металлический стакан,
2. Высоковольтные провода к свечам имеют металлическую оплетку,
3. На свечи одеты металлические колпаки, выполняющие роль экрана.

Защищенный трамблер имеет штуцер для подвода воздуха

Конструкция основных узлов выполнена таким образом, чтобы система зажигания сохраняла свою работоспособность и при преодолении водных преград. В частности:

1. В корпус трамблера с помощью гибкого шланга подается с ресивера избыточное давление, препятствующее проникновению воды внутрь,
2. Высоковольтные провода оснащены герметичными колпаками,
3. Катушка зажигания также помещена в герметичный корпус (см. также схему электропроводки ГАЗ 3307).

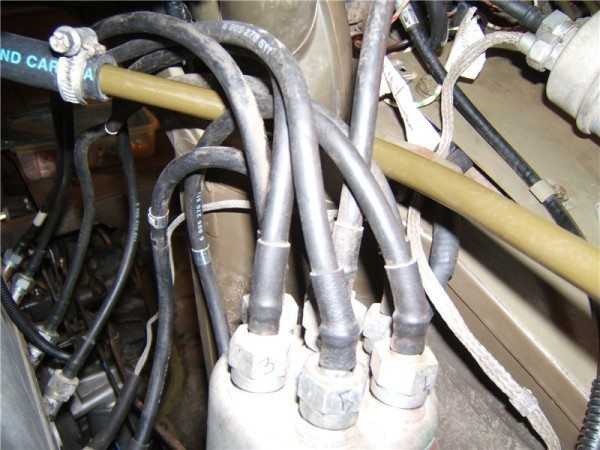

Фото высоковольтных проводов ГАЗ 66 в герметичном исполнении

Справочно: при преодолении вброд рек и озер водителю предписывалось снимать шкив с привода вентилятора охлаждения двигателя. Это необходимо для того, чтобы уберечь радиатор, поскольку в воде вентилятор создает водную струю, способную вывести его из строя.

Также к системе зажигания были предусмотрены аварийные схемы работы. В частности, заводская инструкция при выходе из строя катушки зажигания или трамблера предписывала следующий алгоритм действий:

1. Отсоединить провод генератора от катушки зажигания,
2. Присоединить к аварийному вибратору,
3. Запустить двигатель и поддерживать частоту вращения не выше 2000 об/мин,
4. Двигаться с одинаковой скоростью не более 50 км (см. также схему электропроводки ГАЗ 3110).

Аварийный вибратор 5102.3747 на ГАЗ 66

При движении на резервной системе зажигания аварийный вибратор исполняет роль катушки и трамблера, постоянно генерируя искру с частотой 250-400 Гц. При этом:

1. мощность двигателя снижается, что накладывает ограничения на буксируемый прицеп,
2. автомобиль может проехать еще 50 км, что достаточно для выполнения поставленных командованием задач.

Справочно: на последующих версиях автомобиля устанавливалось транзисторное зажигание. Однако, как и прежде система комплектовалась резервной схемой работы на случай выхода из строя ее электронных компонентов.

Система освещения

Именно по осветительным приборам можно легко отличить гражданскую версию ГАЗ 66 от ее военного оригинала:

1. Первое поколение (с 1963 по 1968 года) и второе (с1968 по 1985 года) выпускались исключительно для нужд военных,
2. Третье поколение автомобиля (с 1985 года) получило «прописку» в народном хозяйстве.

Светомаскировочная фара ГАЗ 66 аналогична моделям, устанавливаемым на танки

Для военных моделей важнее всего было обеспечить маскировку авто в ночное время, тогда как для гражданских версий задача стоит совершенно иначе:

1. Обеспечить видимость габаритов автомобиля на дорогах общего пользования,
2. Обеспечить видимость дорожной обстановки водителю из кабины.

Справочно: Начиная с 1981 года, на ГАЗ 66 устанавливали новые световые приборы, включая и увеличенные в размерах подфарники оранжевого цвета.

ГАЗ 66 с «гражданскими» фарами и габаритными огнями

Кроме наружных приборов освещения, существовали и гражданские версии автомобиля, предназначенные для эксплуатации в суровых зимних широтах. В частности, северный вариант ГАЗ 66-92 комплектовался:

1. Кабиной с усиленной термоизоляцией,
2. Двойными стеклами,
3. Дополнительным салонным отопителем и предпусковым подогревателем,
4. Аккумуляторной батареей увеличенной емкости,
5. Дополнительными противотуманными фарами.

Принцип работы системы зажигания 3307

Работа системы зажигания 3307 построена по классической схеме. С аккумуляторной батареи при включении замка зажигания постоянное напряжение 12 вольт подается на катушку зажигания (КЗ). В момент вращения ротора трамблера на магнитном датчике меняется величина магнитного поля, тем самым вызывая высоковольтный импульс во вторичной обмотке катушки КЗ. Бегунок трамблера распределяет импульс через высоковольтные провода по свечам зажигания. Образовавшаяся между электродами искра поджигает топливную смесь, поступившую в цилиндр двигателя. Происходит рабочий цикл двигателя.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

1. Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
2. Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
3. Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
4. Могут подгореть контакты бегунка трамблера.
5. Пробой свечей.

Если на вакуумном регуляторе трамблера диафрагма делает пропуски, то наблюдается падение мощности мотора. При этом если резко газовать, то силовой агрегат будет захлебывается и может перегреться. Трамблер выходит из строя редко, чаще всего причиной его поломки является износ по причине выработанного ресурса.

ТЕХДОКУМЕНТАЦИЯ ПО РЕМОНТУ ГАЗ 3307

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ  ГАЗ 3307 БЕСПЛАТНО

Руководство по ремонту, эксплуатации и техническому обслуживанию   ГАЗ 3307

— полные технические характеристики- особенности эксплуатации- устранение неисправностей- цветные электросхемы

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту в фотографиях  ГАЗ 3307

— полные технические характеристики- особенности эксплуатации- устранение неисправностей- более 2000 фотографийСКАЧАТЬ

ИНФОРМАЦИЯ О ФАЙЛЕ

Каталог деталей и сборочных единиц  ГАЗ 3307

— полное технические описание- предназначен для работников СТО и владельцев автомобилей- каталог деталейскачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Подробная электросхема  ГАЗ 3307

— полное описание электрооборудования- подробно описан алгоритм поиска неисправностей- подробная схема электрооборудования ( электро схема )скачат ь

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту двигателя  ГАЗ 3307

-полные технические характеристики двигателя- особенности конструкции и ремонта двигателя- устранение неисправностей- подробное описание процессов разборки, дефектовки и сборки двигателя сфотографиями

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Руководство по ремонту коробок передач КПП  ГАЗ 3307

— полные технические характеристики КПП- особенности конструкции и ремонта КПП- устранение неисправностей КПП- подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями

скачать

ИНФОРМАЦИЯ О ФАЙЛЕ

Особенности комплектации

Оставаясь сугубо армейским автомобилем, ГАЗ 66 использовался во множестве вариантов, среди которых можно выделить различные исполнения кузовов:

1. Обитаемые кузова-фургоны, предназначенные для обеспечения полноценного отдыха личного состава;
2. Ремонтные мастерские;
3. Командно-штабные машины;
4. Автоцистерны и топливозаправщики;
5. Инженерную технику (фильтровальные станции, бурильные установки);
6. Санитарные машины;
7. Передвижные полевые кинотеатры;
8. Автомобили продовольственной и тыловой службы.

Наиболее сложные в электронной сфере были варианты кузовов ГАЗ 66:

1. Радиотехнические средства связи и управления;
2. Топографические станции для определения координат воинских формирований;
3. Системы залпового огня;
4. Системы химической защиты и обеззараживания;
5. Средства обеспечения ракетных подвижных комплексов;
6. Аэродромная техника (радиопеленгаторы, посадочные маяки);
7. Системы телефонной и телеграфной связи.

В перечне электротехнического оборудования присутствовали генераторы повышенной мощности, радиостанции, вычислительные комплексы, навигационные системы, системы спутниковой связи, универсальные источники питания и другая специальная аппаратура, сведения о которой представляют военную тайну.

https://youtube.com/watch?v=evsy-QkRtoY

Выводы

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

Конец 1989 года ознаменовался выходом «в большое плавание» бортового грузовика способного перевозить до 4,5 тонн разной продукции. Речь идёт о карбюраторной грузовой машине ГАЗ 3307. Среднетоннажник рассчитан на передвижение по всем видам дорог с твёрдым покрытием.

Технические характеристики ГАЗа 3307 на протяжении последних лет подвергались изменениям. Машина совершенствовалась, исправлялись имеющиеся недостатки. В конце статьи можно просмотреть фото и видео материалы.

Выводы

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

Можно поставить другой генератор?

Да, можно поставить Г 273В1 Камазовский, но надо приспособить шкив.

На него подойдет шкив от «Валдайского» генерато ра

Генератор 5101.3701 выполнен по схеме с дополнительными диодами. Регулятор напряжения Я120М12. Диодный мост восьмерочный БПВ 56-65-02 старого образца с двумя проводками.

Генератор состоит из корпуса, обмотки статора, ротора, диодного моста и встроенного регулятора напряжения.

Корпус и основные детали схожи с генератором КЗАТЭ 372.3701 для восьмерки, однако:

Обмотка статора рассчитана на 28 Вольт и от восьмерочного генератора не подойдет.

Ротор генератора рассчитан на 28 Вольт и от восьмерочного генератора не подойдет.

Особенность устройства данного типа генератора в том, что в задней части генератора сделан колпак, у в котором, смонтирован регулятор напряжения. Такая конструкция повышает брызгозащищенность, необходимую для автомобилей внедорожников. При ремонте таких генераторов появляется сложность расстановки проводов соединяющих регулятор напряжения и генератор. Как правильно расставить провода?

Назначение регулятора напряжения. Регулятор напряжения на 28 Вольт Я120М12 и его аналоги
