Устройство и принцип работы роботизированной коробки передач

Содержание:

Роботизированная коробка передач

Роботизированная коробка передач (робот) – механическая трансмиссия, в которой функции переключения передач и управления сцеплением автоматизированы. Эту роль здесь выполняют два привода, один из которых отвечает за управление механизмом переключения передач, второй – за включение и выключение сцепления.

Робот призван объединить в себе достоинства механической КПП и автомата. Он сочетает в себе комфорт в управлении (от автомата), а также надежность и экономию топлива (от механики).

Устройство и принцип работы робота

Основными элементами, входящими в состав роботизированной КПП, являются:

  • механическая коробка передач;
  • сцепление и привод сцепления;
  • привод переключения передач;
  • блок управления.

Принцип действия робота практически не отличается от функционирования обычной механики. Разница заключается в системе управления. Этим в роботе занимаются гидравлические и электрические приводы. Гидравлические элементы обеспечивают быстрое переключение, но требуют затрат дополнительных ресурсов. В электрических же приводах, наоборот, затраты минимальны, но при этом возможны задержки в их работе.

Устройство роботизированной КПП

Роботизированная трансмиссия может функционировать в двух режимах: автоматическом и полуавтоматическом. В автоматическом режиме электронное управление создает определенную последовательность управления коробкой. За основу процесса берутся сигналы входных датчиков. В полуавтоматическом (ручном) режиме передачи переключаются последовательно с помощью рычага переключения.  В некоторых источниках роботизированную трансмиссию называют “секвентальной коробкой передач” (от лат. sequensum – последовательность).

Преимущества и недостатки робота

В собраны все плюсы автомата и механики. Однако при этом нельзя сказать, что она лишена недостатков. К таким недостаткам относятся:

  1. Трудности с адаптацией водителя к КПП и непредсказуемость поведения робота в сложных дорожных условиях.
  2. Некомфортное движение по городу (резкие старты, толчки и рывки при переключении передач держат водителя в постоянном напряжении).
  3. Возможен и перегрев сцепления (во избежание перегрева сцепления необходимо при остановках включать режим «нейтралка», что, само по себе, также утомляет).
  4. «Эффект задумчивости» при переключении передач (кстати, такой же минус у вариатора). Это не только раздражает водителя, но и создает опасную ситуацию при обгоне.
  5. Невозможность буксировки, что также присуще и вариатору.
  6. Возможность скатывания автомобиля назад на крутом подъеме (при вариаторе это невозможно).

Из вышеперечисленного делаем вывод, что роботизированной КПП еще далеко до комфорта автомата. Переходим к положительным моментам роботизированной трансмиссии:

  1. Невысокая стоимость в сравнении с тем же .
  2. Экономичный расход топлива (здесь механика даже уступает, а вот вариатор в этом плане лучше: плавное и бесступенчатое переключение позволяет сэкономить больше топлива).
  3. Жесткая связь двигателя с ведущими колесами, за счет чего можно «газом» выводить машину из заноса или осуществлять торможение двигателем.

Робот с двумя сцеплениями

В связи с многочисленными минусами, присущими роботизированной КПП, разработчики решили пойти дальше и все-таки реализовать идею создания коробки передач, которая бы объединила в себе все плюсы автомата и механики.

Робот с двумя сцеплениями DSG

Так появился робот с двойным сцеплением, разработанный концерном Volkswagen. Он получил название DSG (Direct Shift Gearbox), что в переводе с английского означает “коробка передач с синхронизированным переключением”. Преселективная трансмиссия – это еще одно название второго поколения роботов.

Коробка оснащена двумя дисками сцепления: один включает четные передачи, другой – нечетные. Обе передачи постоянно включены. Во время движения автомобиля один диск сцепления находится  в постоянной готовности, а другой – в сомкнутом состоянии.  Первый включит свою передачу сразу же, как только второй разомкнется. В результате переключение передач происходит практически мгновенно, а плавность работы сравнима с вариатором.

Коробка с двумя сцеплениями обладает следующими характеристиками:

  • она экономичнее автомата;
  • более комфортна, чем простая роботизированная коробка;
  • передает больший крутящий момент,нежели вариатор;
  • обеспечивает такую же жесткую связь колес с двигателем, как и механика.

С другой стороны, стоимость этой коробки будет выше стоимости механики, а расход выше, чем у робота. С точки зрения комфорта, вариатор и автомат все равно выигрывают.

Все об устройстве вариатора

Вариатор – разновидность автоматической коробки передач. Он предназначен для плавной передачи крутящего момента от двигателя к колесам и бесступенчатого изменения передаточного отношения в фиксированном диапазоне.

Цепной вариатор CVT

Зачастую в технической документации к автомобилю можно встретить в качестве обозначения  коробки передач аббревиатуру CVT. Это и есть вариатор, в переводе с английского – “постоянно изменяющая передаточное отношение трансмиссия” (Continuously Variable Transmission).

Главная задача вариатора – обеспечить плавное изменение крутящего момента от двигателя, что делает разгон автомобиля плавным, без рывков и провалов. Мощность машины используется по максимуму, а топливо расходуется по минимуму.

Управление вариатором практически не отличается от управления автоматической коробкой передач, за исключением бесступенчатого изменения крутящего момента.

Кратко о видах CVT

  1. Клиноременный вариатор. Он получил наибольшее распространение. Этот вариатор состоит из ремня, натянутого между двумя раздвижными шкивами. Принцип работы клиннорменного вариатора заключается в плавном изменении передаточного отношения за счет синхронного изменения радиусов контакта шкивов и клиновидного ремня.
  2. . Менее распространен. Здесь роль ремня выполняет цепь, передающая тянущее, а не толкающее усилие.
  3. Тороидный вариатор. Достоин внимания и тороидный вариант трансмиссии, состоящий из дисков и роликов. Передача крутящего момента здесь осуществляется за счет силы трения роликов между дисками, а передаточное число меняется посредством перемещения роликов относительно вертикальной оси.

Тороидный вариатор

Детали вариаторной КПП дорогостоящие и труднодоступные, да и сама коробка обойдется недешево, а с ее ремонтом могут возникнуть проблемы. Наиболее дорогим вариантом будет тороидная коробка, для изготовления которой требуется высокопрочная сталь и высокая точность механической обработки поверхностей.

Преимущества и недостатки вариаторной коробки передач

В тексте уже были упомянуты как положительные, так и отрицательные стороны вариатора. Для наглядности представим их в таблице.

Преимущества Недостатки
1. Плавное движение автомобиля, бесступенчатое ускорение 1. Высокая стоимость коробки и ее ремонта, дорогие расходные материалы и масло
2. Экономия топлива за счет использования всего потенциала работы двигателя 2. Непригодность к высоким нагрузкам и тяжелым дорожным условиям
3. Простота и меньшая масса коробки в сравнении с классической АКПП 3. «Эффект задумчивости» при переключении передач (хотя, в сравнении с роботом, вариатор «тормозит» меньше)
4. Возможность движения на максимальном крутящем моменте двигателя 4. Ограничения по установке на автомобили с двигателями большой мощности

Чтобы устройство не подвело водителя в процессе эксплуатации, необходимо соблюдать следующие условия:

  • следить за уровнем масла в трансмиссии и вовремя менять его;
  • не нагружать коробку в период зимних холодов в начале движения, при буксировке авто и во время движения по бездорожью;
  • периодически проверять на разрывы разъемы агрегата и проводку;
  • следить за работой датчиков: отсутствие сигнала любого из них может привести к некорректной  работе коробки.

Вариаторная КПП – это новая и пока не доведённая до оптимального состояния, имеющая множество недостатков система трансмиссии. Несмотря на это, разработчики и конструкторы пророчат ей большое будущее. CVT является наиболее простым видом трансмиссии как по техническому устройству, так и по принципу работы.

Несмотря на кажущиеся преимущества, обеспечивающие экономию топлива и комфорт при движении, вариаторная КПП сегодня применяется достаточно редко и, в основном, в легковых машинах или мотоциклах. Посмотрим, как обстоит дело с роботом.

Актуальность коробки робот в России

Российские производители автомобилей почти не устанавливают роботизированные агрегаты на свои продукты. В 2015 году руководство автоконцерна ВАЗ заявило, что модели машин Лада Приора будут оснащаться роботизированными КПП. Общий вес устройства составляет примерно 35 кг. Сам агрегат адаптирован под отечественные дороги, а также погодные условия, характерные для климата России.

К примеру, автоматы могут отказать в запуске мотора авто, если температура упадет ниже -25 градусов. Роботизированные агрегаты смогут эффективно функционировать и заводить ДВС при -40 градусах. Производитель АвтоВАЗ дает гарантию на три года на КПП, но утверждает, что в среднем срок службы устройства составит около десяти лет. Такой шаг был сделан представительством концерна для увеличения продаж автомобилей Лада Приора.

Сегодня из отечественных автомобилей роботизированные КПП устанавливаются только на Лады Гранты и Приоры.

Официальный канал Лада представил сюжетный ролик о производстве роботизированных агрегатов для автомобилей Лада Гранта.

https://youtube.com/watch?v=8_1uD_YAABs

Типичные проблемы

Принцип работы ДСГ.

Слабым звеном конструкции коробок является мехатроник, который меняется целиком. Вышедший из строя агрегат восстанавливается в специализированных мастерских или в заводских условиях. В ранних версиях КПП мокрого типа отмечается попадание продуктов износа фрикционных накладок в жидкость.

Предусмотренный в конструкции фильтр засоряется частичками грязи, при длительной эксплуатации узел не обеспечивает очистку масла. Мелкодисперсная пыль затягивается в блок управления переключением передач, вызывая абразивный износ цилиндров и соленоидов.

На ресурс мокрого сцепления оказывает влияние крутящий момент мотора. Срок службы муфты составляет до 100 тыс. км, но если используется перепрограммированный блок управления двигателем, то пробег до замены падает в 2-3 раза. Сухие фрикционные муфты в DSG7 служат в среднем 80-90 тыс. км, но наращивание мощности и крутящего момента путем прошивки контроллера мотора снижают ресурс на 50%. Трудоемкость замены изношенных элементов одинаковая, для ремонта требуется снять КПП с автомобиля.

В коробках DQ500 встречается проблема выброса масла через вентиляционное отверстие. Для устранения дефекта на сапун надевается удлинительный шланг, который крепится к емкости небольшого объема (например, к бачку от цилиндра сцепления от автомашин ВАЗ). Производитель не считает дефект критичным.

В автомобиле коробка робот и автомат: в чем разница, что надежнее, лучше, дешевле?

Развитие, сравнительно невысокая цена, плюс присутствие электронного блока, благодаря которому происходит управление машиной, позволили использовать их на многих серийных автомобилях

Они могут обладать разнообразными типами трансмиссии, а потому появляется вот такой вопрос – чем отличается коробка робот от автомата, что же надежнее и дешевле? Если же отличия есть, то какой именно тип сможет удовлетворить полностью автомобилиста, на какие показатели стоит обратить внимание во время выбора машины?

  • Отличается коробка робот от классического автомата конструкцией сцепления. Коробка робот оснащена не гидротрансформатором, а однодисковым или многодисковым сухим сцеплением фрикционного вида.
  • В редукторе шестерни располагаются в постоянном зацеплении. Начинают функционировать они благодаря специальным муфтам. Для того, чтобы управлять угловыми скоростями, как правило, применяются синхронизаторы.
  • В классической коробке автомат в основном применяется редуктор планетарного вида, который управляется при помощи сложной системы. И в 1 варианте, и во 2 варианте выбирается передаточное отношение с помощью автоматики. Это позволяет автомобилисту избавиться от нужды следить за режимом функциональности мотора и осуществлять переключения.

Автомат или робот

  • Если сравнивать коробку автомат и коробку робот в плане экономичности, лидер здесь считается второй вариант. Сухое сцепление имеет меньше механических потерь, чем в гидротрансформаторе.
  • Коробка автомат, если посмотреть в другой стороны, обеспечивает плавное движение машины, а потому передвижение на авто считается более комфортным. Есть правда и недостаток данного вида трансмиссии – это дорогой ремонт. И все потому, что его можно выполнять только в профессиональном сервисном центре.

Во время выбора авто (с коробкой робот или коробкой автомат), обязательно учтите все те факторы, которые мы вам перечислили выше. Для недорогой, бюджетной модели огромную роль играет цена машины, стоимость ее содержания. Во время приобретения элитной машины подобные вопросы, как правило, не считаются столь значимыми. Следовательно, и разницы между коробкой робот и коробкой автомат особенной нет.

Два типа роботизированных коробок

Кроме автоматизации переключения, разработка узлов и алгоритмов мехатроники, то есть объединения преимуществ точной механики с возможностями и скоростью электронных технологий, позволила создавать трансмиссии с совершенно новыми свойствами. Но изначально это были просто МКПП с сервоприводами. Принцип работы роботизированной коробки передач заключается в прямом электронном управлении механикой, без дополнительных гидравлических устройств.

Роботы с одним сцеплением

С точки зрения потребителя, который не желает разбираться в технике и выяснять устройство роботизированной коробки передач, это обычный «автомат». Педаль сцепления отсутствует, имеется классический селектор выбора режимов. Как и у всех современных коробок, он не связан с механизмами, а лишь задаёт режим электронному блоку управления.

Самые первые роботы всё же требовали вмешательства водителя. Ему не надо было вручную выбирать передачу, но обозначать момент приходилось, подсбрасывая газ. Сейчас электроника всё делает сама. Она выберет момент переключения, снизит крутящий момент двигателя, выжмет сцепление, переведёт вилки и муфты КПП в нужное положение и вновь добавит газ, одновременно плавно сомкнув диски сцепления.

В состав типичного робота входят:

  • обычная коробка передач, вполне унифицированная по большинству деталей с ручным аналогом;
  • стандартное для данной модели автомобиля сухое однодисковое сцепление с тем же демпфером;
  • соленоиды выбора передачи, в простейшем случае их два, один имитирует движение ручки вправо и влево, второй — вперёд и назад;
  • соленоид выжима сцепления, связанный с обычными вилкой и выжимным подшипником;
  • электронный блок управления, где расположено самое главное – программа с алгоритмом работы коробки, который должен предусмотреть всё многообразие возможных ситуаций, начиная от трогания с места и «ползущего» режима, заканчивая спортивными быстрыми переключениями вверх и вниз, сбросом нескольких передач при кикдауне, экономным движением и ограничением передач для зимы, бездорожья и ручного управления;
  • селектор с блокировкой и датчиками.

У людей, впервые столкнувшихся с установленным на машине роботом, может возникнуть вопрос, как правильно ездить на роботизированной коробке передач. В общем случае об этом можно не задумываться. Не сложнее, чем на любом другом автомате. Разве что иногда стоит подсказать коробке желательный момент переключения, уменьшив подачу топлива. Но постепенно блок и сам адаптируется под стиль езды, начав неплохо угадывать желания человека после запоминания полученной информации о его стиле езды. И вспомнить о наличии ручного тормоза, режим паркинга тут не предусмотрен, а оставлять машину на передаче не все роботы позволяют, да это и нежелательно с точки зрения техники.

Преселективные коробки с двумя сцеплениями

Получив в своё распоряжение успешно работающий мехатроник, инженеры использовали его для создания более совершенной автоматизированной коробки с предварительным выбором передачи. При разгоне на перевод муфты синхронизатора на следующую ступень затрачивается немало по меркам спорта времени. Было решено применить два вала, отдельно для чётных и нечётных передач, каждый со своим сцеплением.

В такой коробке, широко известной как DSG, что буквально означает наличие двух сцеплений, оба из них нормально выключены, а сигнал на включение поступает только на то, которое требуется в данный момент. Например, происходит разгон на третьей передаче, замкнуто нечётное сцепление. Коробка по сигналам своих датчиков догадывается, что предстоит быстрый переход на четвёртую передачу. Она и будет включена заблаговременно на чётном валу. В оптимальный по соображениям минимального времени разгона момент останется лишь разомкнуть сцепление нечётного вала, одновременно сомкнув на чётном. Процесс произойдёт максимально быстро, не потребуется даже снижать обороты двигателя, достаточно лишь чуть уменьшить крутящий момент, чтобы избежать повышенного износа. И чем интенсивней разгон, тем меньше внимания уделяется сохранности дисков сцеплений, зато выше скорость перехода на следующую ступень.

Такие коробки тоже являются роботизированными, хотя у них совершенно иной путь развития, причины появления и характерные особенности. Тем не менее, это также механическая коробка с электронным переключением. Но в среде автомобилистов всё же принято считать, что робот — это то, что с одним стандартным сцеплением, а DSG уже совершенно другое дело.

Какую коробку выбрать

Эксперты подсказывают автолюбителям, что при выборе коробок: робот или автомат, следует исходить из трех китов, на которых строится система вождения:

  • комфорт при поездке;
  • надежность трансмиссии;
  • цена коробки передач.

Если исходить из того, что лучше для водителя – это комфорт, то рекомендуется автомат. Если при выборе трансмиссии, автовладелец больше склоняется к экономичности, то следует отдать предпочтение роботу.

РКПП

Внимание! По надежности эти трансмиссии не уступают друг другу. Автомат и робот менее надежны в одинаковой степени, чем простая механическая коробка передач

Несмотря на это, эксперты отдают предпочтение все же коробке автомат. Так как она считается более предсказуемой нежели роботизированная коробка переключения скоростей.

РКПП не созданы для поездок вне города без ровных асфальтированных трасс. Однако, для тех, кто обожает быструю езду, различные маневры следует выбрать преселективную трансмиссию.

И еще одна важная вещь, которую не следует обходит стороной начинающим автолюбителям, особенно молодым. Правильная эксплуатация АКПП и ежемесячный уход за ней, позволят любой трансмиссии прослужить не только положенный срок, но и больше его.

АКПП

Если вовремя доливать и менять масло, не допускать стартов «на холодную» и длительных пробуксовок, то и автомат, и робот позволят водителю снизить затраты на капитальный ремонт.

Что за робот такой?

Прежде чем перейти к выяснению достоинств и недостатков, необходимо разобраться, что же вообще собой представляет роботизированная коробка передач.

Рекомендуем: Принцип работы впускного коллектора

По сути, это всё та же хорошо известная многим МКПП, но только дополненная механизмами, которые без участия человека нажимают на сцепление и переводят коробку на нужную передачу.

Конечно же, в салон авто робота, который бы выполнял такие манипуляции, не посадишь, поэтому инженеры просто доукомлпектовали КПП специальными устройствами под названием актуаторы, которые, собственно, и дёргают за вас селектор передач и выжимают сцепление.

Управляются они при помощи электроники, умеющей считывать и анализировать сигналы с многочисленных датчиков, разбросанных по узлам и агрегатам машины.

К слову, актуаторы могут быть с электрическим приводом, в основе которых лежит электродвигатель, или с гидравлическим.

Первые, как правило, устанавливаются на автомобили бюджетного класса, и их негативной стороной является невысокое быстродействие. Вторые — прерогатива более дорогой техники и они работают намного быстрее.

Роботизированная коробка, является симбиозом проверенных временем технических решений, благодаря чему она довольно надёжна.

Все подобные трансмиссии имеют и полуавтоматический режим, при котором водитель сам может включать необходимую скорость с помощью селектора коробки или под рулевых лепестков.

Как научится ездить на роботизированной коробке передач? Основные особенности управления

Чтобы не допустить появления неисправностей в работе трансмиссии, надо знать, как пользоваться роботом, а именно:

  • как выполнять прогрев агрегата;
  • как правильно начинать движения;
  • как пользоваться трансмиссией при эксплуатации авто в режиме города.

Прогрев роботизированной коробки переключения передач и особенности эксплуатации

Многие производители авто утверждают, что роботизированные агрегаты не нуждаются в прогреве. Но в этом вопросе надо учитывать температуру рабочей жидкости в смазочной системе, а также как масло ведет себя в условиях мороза. Некоторые типы расходных материалов при низких температурах загустевают и собираются в нижней части агрегата. По стандарту процесс прогрева состоит в запуске двигателя и выжидании 2-3 минут. При прогреве автомобиля не нужно трогать рычаг КПП.

Если автомобиль находится в гараже, то выгонять его нужно спокойно и плавно, чтобы не допустить толчков и рывков. При прогреве надо следить за количеством оборотов, их число в идеале будет минимальным и составит около 1 тысячи в минуту. Выполнять прогрев агрегата следует и летом, благодаря этому все составляющие компоненты робота будут качественно смазаны. Выполнение прогрева позволит не допустить быстрого износа и стирания компонентов агрегата.

Основные особенности эксплуатации, которые позволят увеличить ресурс работы агрегата в целом:

  1. Нельзя допустить буксования при езде в мороз. Это приведет к быстрому износу исполнительных механизмов и узлов. Регулярное буксование станет причиной разкалибровки агрегата.
  2. Специалисты не советуют часто ездить по сильно заснеженным поверхностям. Транспортное средство может застрять, что в итоге станет причиной пробуксовок.
  3. В качестве зимней резины рекомендуется использовать изделия, оснащенные шипами. При установке на колеса обычных шин есть вероятность пробуксови на гололеде.
  4. При длительных простоях, составляющих несколько дней и более, селектор коробки передач рекомендуется устанавливать в положение Е. Мотор должен быть заглушен.
  5. Если состояние дороги плаченое, специалисты советуют начинать движение со второй скорости, но при этом сильно не газовать.

Об основных принципах управления роботизированной КПП на примере Лады Гранты рассказал Алексей Рыков.

Правила правильного старта на коробке робот

Владельцам машин, оборудованных роботизированными КПП, надо учитывать, что некоторые транспортные средства не имеют дополнительной опции помощи при старте. В частности, речь идет о начале движения на возвышенности, в гору

Поэтому важно правильно научиться трогаться с места. Процедура троганья выполняется так же, как на машине с механическим агрегатом. Более подробно о начале езды:

Более подробно о начале езды:

  1. Рычаг стояночного тормоза должен быть поднят.
  2. Рычаг коробки передач устанавливается в режим А.
  3. Водитель легко, без усилий жмет на газ.
  4. Одновременно с этим отключается рычаг стояночного тормоза.

Если при начале езды на улице минусовая температура и высокая влажность, селектор коробки можно перевести в положение М1. Сила воздействия на педаль газа должна быть допустимой, чтобы не произошла перебуксовка. Если машина оборудована гироскопом, то при выборе автоматического режима микропроцессор агрегата сам выберет необходимую скорость и будет выполнять переключение. Это позволит переключаться скоростям на понижение. Если водитель опытный, то с учетом ситуации он может установить режим М при фиксации установленной передачи.

Если изначально устанавливается скоростной режим, то скорость передвижения не рекомендуется менять. Количество оборотов двигателя должно составить от 2500 до 5000 в минуту, но не за пределами этого диапазона. При начале езды на спуске селектор трансмиссии устанавливается в режим А и отключается рычаг ручного тормоза.

Эксплуатация роботизированной коробки передач в городских условиях

Регулярная эксплуатация автомобиля в режиме города и пробок может привести к быстрому износу компонентов трансмиссии. Для предотвращения этого при остановке машины следует переводить рычаг коробки передач в режим N. Затем производится активация стояночного тормоза и остановка мотора. Если остановки кратковременные, к примеру, в условиях пробок, то режим нейтрали можно не включать, достаточно остановиться, когда рычаг установлен в режим А. Если автомобиль простоит в пробке больше одной минуты, то двигатель надо будет остановить.

О тонкостях использования машин с установленным роботом рассказал Василий Костин.

Частота замены масла

Последнее поколение автомобилей Ford Focus оснащается Powershift – полуавтоматической коробкой передач. По заявлению производителя, трансмиссионная жидкость в этой коробке рассчитана на весь срок эксплуатации и в замене не нуждается. Как показывает практика, это заявление не совсем соответствует истине. Замена масла в роботе Форд Фокус 3 все же нужна, особенно в условиях российских дорог. Менять масло придется через 60 тысяч километров пробега. Производитель не прописывает в мануале точный регламент замены, однако следить за состоянием масла все же придется. Любая трансмиссионная жидкость со временем утрачивает свои свойства, причин тому может быть несколько:

  • Смена температур – в российском климате, где потепления сменяются заморозками, масло может загустеть или стать слишком жидким;
  • Небрежная езда – превышение скорости, резкие маневры, работа двигателя на высоких оборотах;
  • Плохие дороги или бездорожье – пыль и грязь в этом случае неминуемо окажутся внутри АКПП.

Неблагоприятные условия эксплуатации могут стать причиной серьезных поломок, вплоть до капитального ремонта трансмиссии

Чтобы избежать дорогостоящего ремонта, важно внимательно следить за состоянием масла и вовремя менять его

Самые распространенные неисправности

В преселективных 7-ступенчатых коробках DSG (Direkt Schalt Getriebe) сухого типа используются 2 фрикционные муфты сухого трения с электронно-гидравлическим способом управления.

Муфты отвечают за четные и нечетные ряды передач, обеспечивая быстрое и плавное переключение. Но в процессе эксплуатации возникают неисправности, которые выражаются в ударном переключении скоростей или появлении посторонних звуков.

Основные проблемы

После начала массового производства роботизированной 7-ступенчатой коробки передач DSG сухого типа появились проблемы с электронным блоком управления. Контроллер выходит из строя из-за замыкания дорожек внутри конструкции. Сгоревший контроллер подлежит восстановлению (за исключением случаев, когда из строя выходят микросхемы), но ремонт занимает много времени и обходится владельцам дорого. Дополнительно требуется провести диагностику коробки и устранить причину повышенной нагрузки на токопроводящие дорожки блока управления.

Электронный контроллер включает помпу только при падении давления ниже допустимого порога, при достижении верхнего предела насос отключается. В процессе эксплуатации коробки внутренний контур мехатроника перестает держать давление, что приводит к непрерывной работе насоса. Через 10 минут работы привода на панели приборов включается предупредительная надпись Play protection.

Исправный гидравлический контур набирает давление за 1-2 секунды, при утечках помпа или работает постоянно, или отключается на 2-3 секунды. Пренебрежение появившейся надписью приводит к перегреву и повреждению силового привода насоса.

Дополнительной проблемой агрегатов ранних серий 0AM (до 2013 г.) является поломка вилок переключения скоростей. Ранняя модель узла перемещается по втулке, содержащей шаровую опору. При резких переключениях (в момент интенсивного разгона) втулка разрушается, металлические элементы попадают в механическую часть коробки. В результате разрушаются зубья шестерен, а металлическая пыль препятствует работоспособности датчиков, расположенных в мехатронике. С 2013 г. стали применяться монолитные вилки, детали и ранние элементы взаимозаменяемы.

Вторичные проблемы

Дополнительные проблемы, встречающиеся на машинах с сухой 7-ступенчатой коробкой DSG:

  1. Вибрации кузова автомобиля в момент перехода с 1 скорости на повышенную, проблема наблюдается и при понижении передач (со 2 на первую). Причиной дефекта является недоработка программного обеспечения контроллера, который резко соединяет диски фрикциона. Для восстановления работоспособности агрегата требуется установить доработанную версию прошивки.
  2. Вибрации при равномерном движении на малой скорости на 2 передаче, дефект возникает из-за отсутствия успокоителя крутильных колебаний на втором сцеплении. Отказ от дополнительного успокоителя позволил снизить цену трансмиссии и упростить конструкцию. Владелец может установить модернизированные фрикционные диски LUC с доработанными накладками и перепрограммировать контроллер, но полностью устранить вибрации невозможно.
  3. Стук при движении на малой скорости возникает из-за взаимодействия плотно посаженных элементов. При вращении деталей возникают резонансные колебания, которые воспринимаются водителем как стук, сопровождаемый ритмичной вибрацией. При повышении или снижении скорости звук пропадает. Малый объем жидкости в картере способствует усилению звука, который не является признаком неисправности.
  4. Толчки при начале движения и при переводе селектора из положения движения вперед в режимы «спорт» и «принудительное переключение» указывают на повреждение фрикционов или мехатроника. Для выяснения причины поломки требуется обратиться в сервисный центр, оснащенный диагностическим оборудованием для коробок DSG сухого типа.
  5. Падение динамики разгона, связанное с чрезмерным износом фрикционных накладок. Дефект наблюдается на агрегатах с пробегом более 200 тыс. км или после длительной работы коробки в условиях повышенной температуры (механическое разрушение накладок из-за перегрева).

Износ фрикционных накладок.

Как работает КПП робот?

Большая часть механизмов регулируется специальными интеллектуальными блоками коробки передач робот. Что это такое? Благодаря этому, то есть работе электронной системы, можно отслеживать все необходимые параметры для коробки передач. Также датчики анализируют положение трансмиссии, давление масла и других параметров для передачи в основной блок. После этого электроника сформирует все необходимые действия, которые следует выполнить. В виде коротких сигналов они будут поступать на электропривод и электроклапаны, соответственно, это позволит быстро, но плавно переключать коробку передач.

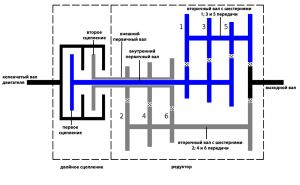

Принцип работы

Водитель, включив рычаг переключения, подаёт сигнал о движении. Сначала включается сцепление, посредством актуатора, редуктор начинает вращаться по команде управляющего блока.
Сцепление, расположенное на внутреннем первичном валу, включается первым. При этом актуатор подводит синхронизатор к шестерне первой передачи, она блокируется, что активирует шестерню вторичного вала. Начинается движение автомобиля и плавный набор скорости.

Второй вал и сцепление позволяют сократить переключение передач без повреждения деталей механизма. Принцип заключается в ожидании сигнала о включении следующей передачи, пока работает предыдущая. Второе сцепление, внешний первичный вал и вторая передача включаются сразу по сигналу. Дальнейший процесс предусматривает повторения алгоритма. Благодаря такой схеме, переключение передач сводится к минимальной затрате времени.

Блок управления, на основании данных, полученных от датчиков, выдаёт различные команды для выполнения. Например, снижая скорость или увеличивая нагрузку, передачи переключаются сверху вниз.

Если необходимо задействовать низшую передачу, водитель сигнализирует об этом, воздействуя на датчик, блок трактует это, как отмену всех передач, кроме первой.
