Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон. Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.

https://youtube.com/watch?v=-IKZ-fDRlfk

При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Что собой представляет подобный элемент

Для того, чтобы понять, что представляет собой лонжерон автомобиля, следует углубиться в такое понятие, как силовая структура кузова. Дело в том, что кузов любого современного авто представляет собой сложное сочетание навесных панелей и внутренних силовых элементов, а также специальных зон программируемой деформации, предназначенных для погашения энергии удара в случае возможного столкновения. Тем не менее, весь кузовной конструктив должен основываться на жестких элементах, который выполняют собой роль силового каркаса, деталей, которые обеспечивают всей конструкции необходимый запас прочности.

Первые кузова автомобилей строились на основе жесткой металлической рамы. Подобная компоновка активно используется и сегодня при изготовлении рамных внедорожников. Тем не менее, рамные кузова изначально имели существенный недостаток – высокую массу автомобиля, «львиная доля» которой приходилась как раз таки на стальную раму. Именно по этой причине производители транспортных средств перешли на безрамную компоновку, а роль силовых элементов стали выполнять лонжероны.

Лонжерон проходит сквозь переднюю либо заднюю часть кузова автомобиля и играет роль своеобразной несущей конструкции, придающей жесткость всей конструкции. При этом именно на лонжерон приходится большая часть конструктивных нагрузок, как от массы самого кузова, так и от колебаний, возникающих при движении транспортного средства. Чем жестче конструкция лонжеронов и кузова – тем лучше управляемость автомобиля и его «поведение» в поворотах.

Начнём с изучения положительных моментов:

• лёгкий вес обеспечивает хорошую управляемость, отличные характеристики динамики и низкое потребление топлива;
• высокая жёсткость на скручивание;
• пассивная безопасность гарантируется особыми зонами, которые поглощают силу удара.

Такой список преимуществ несколько меркнет перед отрицательными моментами. Их список приведён ниже;

• все элементы, из которых состоит несущий кузов, находятся в тесной взаимосвязи, следовательно, при выходе одного из них, страдают все остальные детали;
• распределение конструктивной нагрузки осуществляется по всей системе;
• низкая ремонтопригодность.

Данная деталь является трубой прямоугольного сечения. Такой запасной элемент часто называют продольной балкой автомобильного кузова. Труба проходит через переднюю либо заднюю часть автомобильного кузова.

Внимание! Некоторые автомобили имеют необычную конструкцию кузова, лонжероны проходят между передним и задним бамперами насквозь

Особенности конструкции

Как же удалось инженерам придумать такой
универсальный вариант.

Делают это несколькими способами:

• уменьшают толщину стенок металлической балки, создавая переменное
  сечение;
• прорезают сквозные отверстия в зонах, наименее нагруженных массой
  кузова;
• создают на металле извилины, позволяющие лонжеронам складываться при
  лобовых или боковых ударах, а не ломаться.

Лонжерон — это швеллер. В самых
нагруженных зонах кузова, например, под двигателем, водительским и
пассажирскими сидениями, сечение его увеличено, металл очень прочен. А в
местах, куда приходится максимальная ударная волна при столкновениях, профиль
сделан тонким, выступает в качестве демпфера.

Ремонт

В подавляющем большинстве случаев ремонт касается передних лонжеронов, задний деформируется реже. Для исправления деформации необходим специальный стенд-каролинер. Приходится разбирать значительную часть авто. Но даже самым опытным мастерам выполнить задачу исправления деформированного лонжерона очень сложно. Замена, как и ремонт лонжерона — процедура длительная, очень сложная и дорогостоящая.

Когда основные части этой детали остались в нормальном состоянии, частичная замена может быть выполнена с помощью газосварочных работ. Но не следует надеяться, что сварка поврежденного лонжерона восстановит в нем заводские качества. Прочность его существенно снизится, соответственно, свои важные функции он будет выполнять гораздо хуже. При лестничной раме заменить лонжерон легче. Но если эта деталь сильно ушла в несущем кузове легкового автомобиля, замена лонжерона становится бессмысленной и нередко приходится менять кузов целиком.

Если есть возможность ремонта или замены, необходимо, чтобы новая деталь имела те же габариты, что и деформированная, не превышала их.

Лонжерон — важнейшая деталь автомобиля, которая остается невидимой и потому о ней мало задумывается обычный автовладелец. Тем не мене, от этой детали в огромной степени зависит состояние авто и безопасность его эксплуатации. При подозрении на деформацию этого элемента следует незамедлительно обращаться в автомастерскую, это поможет избежать очень дорого ремонта в будущем и повышенного риска во время езды.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

Лонжерон: что он собой представляет?

Происхождение самого термина связывают со словом французского происхождения «longer» — глаголом, который служит для обозначения продольного движения. Поэтому лонжерон дословно переводится как «движение по длине автомобильной конструкции». Более того, этим термином пользуются, чтобы называть соответствующие части и других транспортных средств по типу самолетов, кораблей, мостов и многого другого. В первых моделях машин были предусмотрены отдельные лонжероны – они располагались параллельно друг к другу. Для их закрепления между собой применялись специальные перемычки. В результате образовывалось подобие лестницы. Далее конструкция служила для закрепления ходовой части, на которую, в свою очередь, устанавливалась кузовная часть.

В современном автомобилепроизводстве дела обстоят немного иначе. Сегодня лонжерон с уверенностью можно назвать одной из важнейших кузовных конструкций. Для его создания используются совершенно иные элементы, изготавливающиеся из легких, но при этом прочных металлических сплавов. В итоге удается снизить общий вес транспорта и сделать его более безопасным.

Необходимо осознавать, насколько важен лонжерон в автомобиле, ведь к нему крепят основные ходовые элементы машины. От того, насколько они будут слаженно, точно и сбалансированно работать, напрямую зависят эксплуатационные параметры наряду с безопасностью всех находящихся людей в салоне.

Лонжерон не составит труда увидеть на грузовом транспорте (нужно посмотреть в область между кузовом и кабиной). В случае с легковушкой же потребуется спуститься в смотровую яму, поскольку сверху его никак не получится увидеть.

Для чего необходим лонжерон: его предназначение

Автомобильный лонжерон выполняет сразу несколько задач:

• Он является усилительной деталью для днища кузова, поддерживает пол багажного отделения, а у габаритных машин лонжерон представляет собой главный корпусный силовой элемент.
• Данная конструкция используется и в качестве амортизатора – частично поглощает деформацию. Чтобы та кузовная область, где сидят люди, получала минимум ударов во время движения, необходимо смягчать их. С этой функцией прекрасно справляется передний лонжерон.

В последнее время инженеры, занимающиеся производством транспортных средств, делают кузов более тонким: толщина и сечения либо стенок уменьшается, создается несколько специальных отверстий в наиболее «безопасных местах», куда поступает минимум нагрузки. Также конструкторы используют складки во время штамповки деталей. Их задача – сложить лонжерон при аварии в гармошку, чтобы не произошло его переломление. Когда наблюдается столкновение, лонжерон берет на себя главный удар, из-за чего нередко подвергается деформации. Однако эта жертва является оправданной: значительно снижается кинетическая энергия, существенно уменьшается ударная сила по салону.

Лонжерон – что это за элемент, и какие особенности он имеет?

Лучше всего определить, что такое лонжерон в автомобиле, на основании его функций. Основная задача балки сводится к усилению прочности днища. В легковых автомобилях они представляют собой 2 рейки, а в кроссоверах и джипах практически всегда устроен П-образный лонжерон.

Задние лонжероны автомобиля

Визуально может быть сложно оценить роль такого элемента, для этого стоит узнать, что будет при его разрушении, износе или отсутствии:

• листы днища начнут «гулять» под ногами пассажиров;
• несколько прогнётся весь кузов в центре, где сосредоточена максимальная нагрузка;
• изменится форма проёма для дверей;
• деформируются разъёмы компонентов кузова и могут отпадать отдельные крепления;
• нарушится положение мотора, он продавит металл и может цеплять землю;
• при полном разрушении лонжерона и весь кузов также будет разрушен.

Наибольшая подверженность разрушению отмечается в передней части машины, а на задний лонжерон приходится только 10% всех ремонтных работ, связанных с этими деталями. Быстрее всего восстановить транспортное средство с рамным лонжероном, так как ремонт конструкции проводится с минимальным разбором несущей части.

Немаловажную роль играет положение, в котором располагается элемент: горизонтальное, параллельное, под углом и т. д. Каждая конструкция имеет свои достоинства и недостатки.

Лонжероны передние и задние

Для рассмотрения конструкции устройства придётся спуститься под машину со стороны капота. Иногда места, где находятся передний и задний лонжерон машины, имеют дополнительные усиления. Задние и средние части могут быть видимыми снизу, но иногда закрыты слоем защиты днища. Во многих автомобилях можно заметить часть переднего лонжерона, если смотреть сверху капота. Чтобы нагляднее узнать, где находятся лонжероны, можно изучить фото.

Функции, которые выполняет конструкция

Сам термин пришел из французского языка, где это слово означает движение вдоль чего-то. Этот термин применяется ко многим инженерным конструкциям такого рода, используется в железнодорожном, авиационном и даже корабельном транспорте. Несущая конструкция такого рода присутствует в большинстве автомобилей, кроме тех машин где несущим элементом является рама.

В классических легковых машинах лонжерон тянется вдоль кузова и усиливает его в местах, где сидят пассажиры и крепятся тяжелые элементы машины. В некотором роде лонжероны выполняют роль демпфера между кузовом и подвеской – часть энергии, воспринимаемой от дороги, которая могла быть передана кузову, гасится несущей конструкцией. Если бы кузов был настолько жестким изначально, то пассажиры и водитель воспринимали бы каждый удар гораздо сильнее, чем это происходит с такой конструкцией.

Поэтому чтобы предотвратить подобный эффект, в автомобиле передняя часть выполняется такой, чтобы она могла несколько смягчать удары, а не просто тотально деформироваться от них. Для выполнения такой задачи в конструкции предусмотрены специальные конструктивные решения. Они обеспечиваются различными способами:

• В некоторых местах лонжерон несколько уменьшается в толщине, изменяется ширина сечения.
• Проделываются технологические отверстия в тех местах, которые переносят минимальные статические нагрузки.
• Создаются специальные складки, которые при сильном ударе, во время аварии, позволяют сминать лонжерон автомобиля. За счет этого меньше страдает кузов, в котором находятся люди. Несущая конструкция поглощает кинетическую энергию и принимает на себя всю нагрузку, удар, передающийся в салон за счет этого получается гораздо слабее.

Для чего нужен лонжерон

В классическом устройстве современного транспортного средства, лонжерон размещается по длине кузовной части для её усиления в тех местах, где располагаются пассажирские сидения и закрепляются элементы с повышенным весом.

Лонжеронная рама применяется для получения определённого количества энергии вместо кузова. Это сделано не только для безопасности, но и для комфорта. Если обеспечить кузову жёсткость, свойственную для лонжерона, страдать будут пассажиры и водитель. Связано это с тем, что все удары и давления будут восприниматься ярче. Теперь понятно, на что влияет нормальная работа лонжерона. Сама деформация лонжерона происходит с годами, и тогда он уже не может смягчать удары.

Как выглядит лонжерон? Это не просто цельная или сборная балка. Для обеспечения всех функций и нормальной работы лонжерона применяются следующие конструктивные решения:

• в некоторых зонах уменьшают толщину стенок профиля, изменяя размер поперечного сечения;
• проделываются технологические отверстия в местах с минимальной статической нагрузкой;
• в местах с максимальным динамическим действием обеспечивают усиление;
• на определённых участках делают складки, помогающие смять лонжерон как гармошку при серьёзном ударе или ДТП.

Как складывается лонжерон при аварии

Уровень прочности и надёжность при правильном креплении детали, значительно выше по сравнению с другими элементами машины. Связано это с тем, за что отвечают рамы. Основная, возлагаемая функция – принятие нагрузок, создаваемых машиной и движением. Поэтому прямое назначение лонжерона – устойчиво переносить ударное действие, в случае попадания колёс в яму во время движения или при ДТП.

Какие ещё есть функции, которые выполняет эта важная деталь?

Дополнительная амортизация

Элементы сборного типа специально разработаны для обеспечения амортизации передней части кузова. За счёт снижения жёсткости балки повышается комфорт при движении, поэтому многие производители делают выбор в пользу именно таких конструкций. Компании постепенно стараются облегчать кузов, учитывая чтобы сборные балки смогли легко переносить такую нагрузку.

Усиление днища и брызговиков

Езда по дорогам плохого качества вызывает немалое беспокойство для водителей. Дно машины не рассчитано на постоянные касания с покрытием и кочками, оно нуждается в защите. Для чего служит лонжерон в этом случае – он усиливает днище машины и предотвращает механические повреждения, способные произойти в пути.

Днище и брызговики постоянно сталкиваются с трудностями, подвергаются испытаниям и именно лонжерон снижает нагрузку на них при работе, предотвращает серьёзные дефекты и поломки. За счёт равномерного распределения ударной волны минимизируется риск образования сколов и трещин.

Защита салона

Во время столкновения балки повышенной жёсткости создают опасность для пассажиров и водителя транспортного средства. Известны случаи, когда конструктивный элемент, пробивая металл, проникал в салон, нанося тяжёлые ранения и увечья пострадавшим. Со временем деталь доработали, в неё внесли изменения, заметно повышающие уровень безопасности при поездках.

Лонжероны изготавливают особым образом. Во время удара элемент при ударе собирается в гармошку, не переламываясь пополам. Это позволяет исключить риск для пассажиров, но защита кузовной части в этом случае уменьшена.

Какие повреждения лонжеронов бывают

Если лонжерон находится в неисправном состоянии, то проблема является крайне серьёзной. Эти детали могут поддаваться различным повреждениям. Некоторые из них могут устраняться в профессиональных СТО, другие — служат приговором для авто и не могут быть устранены никаким образом. С лонжеронами могут случаться следующие неприятности:

1. В уставшей детали имеются микротрещины, которые только зародились. Со временем под воздействием нагрузок эти трещины будут разрастаться и превращаться в большие повреждения, которые распространятся по всей поверхности детали.
2. Серьёзные повреждения лонжеронов могут вызвать нарушения в параметрах автомобиля. А это уже очень серьёзно. Например, может меняться положение дверей, расположение двигателя, некоторых разъёмов кузова, геометрия подвески. Всё это приводит к нарушению управляемости машины.
3. Лонжероны могут вовсе лопаться. Это самая страшная ситуация, поскольку кузов полностью разваливается. Исправить такую ситуацию невозможно, а если кто-то из мастеров и возьмётся за такую работу, то достойного результата ожидать не стоит.

Мастера кузовного ремонта обязательно в первую очередь исследуют состояние лонжерона и выносят вердикт о предстоящем ремонте и судьбе автомобиля. Проще всего обстоит дело с рамным лонжероном, который подлежит замене. Кузовной элемент в большинстве случаев не меняется. При небольшом повреждении применяется стенд-каролинер, который возвращает детали первоначальные параметры.

Замена лонжерона — очень сложная работа, которую выполняют не все автосервисы

При замене такой важной детали меняются свойства кузова. Этого не избежать

Ни один сервис не сможет точно определить нужную форму, рассчитать вес и подобрать материал, как это было сделано на производстве. Возможна частичная замена лонжерона. В этом случае деталь должна быть испорчена лишь частично. При помощи дуговой сварки осуществляется замена испорченных элементов.

Находятся и такие умельцы, которые исправляют самые ужасные ситуации. Лонжерон кое-как сваривается в кучу, подгоняются основные параметры кузова и автомобиль продаётся дешевле, чем аналогичные ему машины. И это всё несмотря на то, что его эксплуатация будет опасной, поскольку поведение такого восстановленного авто может быть непредсказуемым. Чтобы не попасть на такое авто, необходимо проводить полную проверку и диагностику перед покупкой.

Без лонжеронов автомобили были бы ненадёжными и даже опасными для человека. Когда возникают проблемы с этой деталью, их в обязательном порядке нужно решать, если это возможно. При разрушении балки дальнейшая эксплуатация машины крайне опасна. Не стоит рисковать своей жизнью и безопасностью пассажиров.

Лучшие цены и условия на покупку новых авто

Лонжерон автомобиля – это прямоугольная труба, проходящая через переднюю или заднюю часть кузова. Поскольку конструкции этой детали отличаются, существует несколько разновидностей силовых балок, проходящих между бамперами авто насквозь.

Функционал лонжеронной рамы

Что такое лонжерон и как выглядит данная деталь мы рассказали. А теперь давайте поговорим о его предназначении в автомобиле.

Название детали в переводе с французского обозначает движение по длине чего-либо. Данный термин используется для обозначения многих инженерных конструкций подобного типа, к примеру, для названия деталей железнодорожного, авиационного и корабельного транспорта. Несущие конструкции этого типа имеются практически во всех автомобилях, за исключением тех авто, где в качестве основного несущего элемента выступает сама рама.

Устройство лонжерона

В классической конструкции легковых автомобилей лонжерон расположен по длине кузова и призван усиливать его в тех местах, где установлены водительское и пассажирские сиденья, а также закрепляются тяжёлые элементы ТС. В определенном смысле лонжеронная рама выполняет функцию демпфера между подвеской и кузовной частью – некоторое количество энергии, которая воспринимается от дороги и должна передаваться кузову, поглощается несущим элементом. Если бы у кузова была столь высокая жесткость изначально, то люди, находящиеся в салоне, воспринимали бы все удары намного сильнее, чем при наличии данной конструкции.

А потому для предотвращения подобного эффекта, лонжерон в автомобиле выполняется так, чтобы он мог смягчить удары, а не только полностью деформироваться от этого. Для решения данной задачи существуют особые конструктивные решения, обеспечивающие это разными способами:

1. Некоторые места лонжерона немного уменьшены в толщину, изменен размер сечения.
2. Высверливаются технологические отверстия в местах, переносящих наименьшую статичную нагрузку.
3. Делаются особые складки, позволяющие снять лонжеронную раму машины, например, при ДТП или сильном ударе. Поэтому меньше страдают детали кузова, где присутствуют люди. Несущей конструкцией поглощается кинетическая энергия и принимается вся нагрузка. Благодаря этому удар, передающийся кузову машины, ощущается намного слабее.

Передний лонжерон

Конструктивные особенности лонжеронов

Лонжероны устанавливают в разных проекциях:

• горизонтально под определённым углом. Это обеспечивает максимальный угол поворота колёс;
• горизонтально параллельно друг к другу. Применяют в грузовиках и других мощных автомобилях;
• горизонтально изогнуто, повторяют контур днища. Обеспечивают снижение пола, увеличивают уровень пассивной безопасности при ударе в бок автомобиля;
• вертикально в изогнутом положении. Уменьшают центр тяжести, снижают высоту пола.

Эти виды конструкций устанавливают на разных автомобилях, в том числе грузовых или мощных внедорожниках.

Для соединения лонжеронов применяют поперечины. Они обеспечивают жёсткость конструкции основания машины (рёбра жёсткости для кузова).

Поперечина лонжерона

Эти соединители имеют 3 формы: прямолинейные (под прямым углом), Х- и К-образные. Поперечины изготавливают из гнутого стального профиля, а соединяется он к лонжеронам при помощи клёпок (в грузовиках) или сварки (в легковых машинах). Для закрепления кузова и других деталей на раме применяют кронштейны разных форм.

Виды лонжеронов

Лонжероны могут быть составными или цельными. В первом случае выглядят как набор металлических элементов. Это сравнительно лучший тип, чем цельный, так как даёт возможность хотя бы какого-либо восстановления. Составная лонжеронная система делится на переднюю, среднюю и заднюю части.

Существуют и разные формы лонжеронов. К примеру, на тяжёлых внедорожниках и грузовиках они встречаются в виде буквы «П», формируя кузовную раму. На легковых авто лонжероны не лестничного типа, так как кузов в данном случае несущего типа.

Виды:

1. Горизонтальные. Трубы лежат параллельно друг другу. Данная конструкция характерна для машин с повышенной проходимостью.
2. Изогнутые. Балки расположены вдоль днища, повторяют его контуры. Такая конструкция повышает пассивную безопасность.
3. Вертикальные. За счёт такого расположения получается плоский автомобильный пол, существенно сниженный, по сравнению с традиционными моделями.
4. Под углом.

Каждый из перечисленных вариантов можно встретить на автомобилях, включая внедорожники и даже грузовики. Однако чаще на грузовых автомобилях применяется традиционная горизонтальная схема, при которой лонжероны могут идти не только параллельно, но и под углом. Последний вариант делает машину более маневренной, она легче входит в поворот.

Отдельно стоит упомянуть поперечины. Они выполняют функцию рёбер жёсткости, размещаться могут перпендикулярно, X-образно или в виде буквы «К». Делаются из стального профиля, часто изгибаются под нужным углом. В легковых машинах поперечины крепят сваркой, а в грузовых — фиксируют на заклёпках.

Какие лонжероны ставить на ВАЗ 2109?

Оригинальный номер правого лонжерона 21080-8403280-10, средняя цена 2714 руб., левого — 21080-8403281-00, средняя цена 2819 руб.

Вынимаем АКБ и демонтируем передний бампер. Также снимаем коврики, звукоизоляцию, двери и переворачиваем автомобиль.

Производится визуальный осмотр днища и лонжеронов. Выявляются места максимальной коррозии, а также места, которые ещё могут быть отреставрированы путём рихтовки, грунтования и покраски.

Проржавевшие лонжероны срезаем с помощью болгарки.

Теперь с помощью болгарки и корщётки нужно все зачистить до металла.

Затем обрабатываем ортофосфорной кислотой, чтобы до конца удалить ржавчину.

Зачищаем до металла пыль после «антиржавчины».

Обезжириваем всю поверхность под лонжерон.

Грунтуем реактивным грунтом.

Грунтуем обычным грунтом.

Зачищаем до металла сварочные точки.

Погрунтованный лонжерон с проделанными отверстиями под сварочные точки. Уже приварен соединитель лонжерона и днища, все сварочные места на лонжероне зачищены до металла. Нанесен герметик.

Лонжерон подгоняется к местам соединения как можно точнее. Окончательно лонжерон крепится струбцинами.

После этого лонжерон, не ослабляя струбцин, следует приварить к днищу кузова.

Что такое лонжерон? Какие последствия ждут автомобиль, если лонжерон «устанет» или «уйдет»? Может ли он лопнуть? Как выглядит? И, в конце концов, где находится этот элемент автомобиля? На все эти вопросы мы ответим в этой статье, при чем сделаем мы это так, чтобы понятно было всем водителям.

Лонжерон представляет собой трубу прямоугольного сечения, также его можно назвать продольной балкой набора кузова. Проходят они через заднюю или переднюю часть кузова. Конструкции корпуса отличаются по многим признакам, поэтому бывают лонжероны, проходящие насквозь между бамперами.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь)

В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно. Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом

Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь). В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно. Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом.

Лонжероны – это неотъемлемая часть любого авто, независимо от типа кузова. На фото вы можете посмотреть наглядно, где они находятся. Что касается материала, то чаще всего изготавливается из титановых или алюминиевых сплавов для кузова автомобиля, а также из композитных слоев. Основное сечение в детали – это швеллер (выглядит как П-образное сечение) – в самых нагруженных местах сечение увеличивается.

Типы существующих несущих конструкций

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производиться в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана. Выделяют такое расположение лонжеронов:

• Горизонтальное с параллельным расположением друг относительно друга.
• Изогнутые, идущие вдоль днища и повторяющие его контуры.
• Вертикальное расположение.
• Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Лонжеронные рамы автомобилей

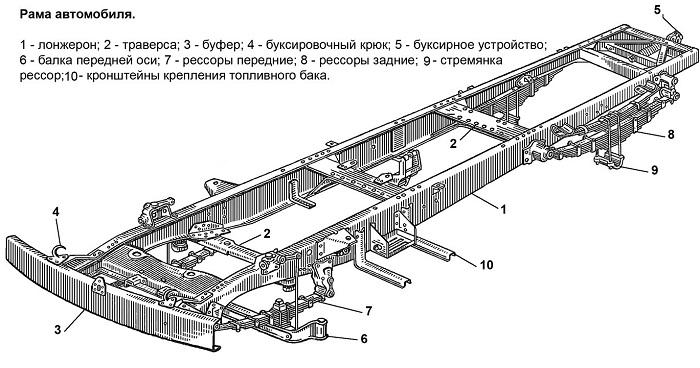

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — это труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин, также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов. Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера, причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена. Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные. Болтовые соединения находят применение обычно при малосерийном производстве. Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронная рама с Х-образной поперечиной.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками классифицируются как разновидность хребтовых).
