Редукционный двигатель масляного насоса: устройство и ремонт неисправностей

Видео: Замена Маслонасоса На Бензопиле

При проверке свечи зажигания необходимо обратить внимание на зазор между электродами: от 0,5 до 0,65 мм считается нормальным. Поврежденные или изношенные прокладки необходимо заменить

READ Замена Масла В Мотоблоке Нева Мб 2

Большое количество черной сажи на свече зажигания указывает на неисправность двигателя

Искра также должна быть проверена на полную достоверность. Для этого наденьте кабель зажигания на свечу зажигания, соедините гайку и цилиндр свечи зажигания плоскогубцами, запустите стартер и следите за искрами. Если его нет — свечу нужно заменить. Если новая свеча зажигания также не излучает искру, проблема заключается в высоковольтном проводе или отсутствии подключения к свече зажигания.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

• снижение уровня жидкости в поддоне двигателя;
• выход из строя датчиков контроля давления;
• использование некондиционных смазочных материалов;
• отказ редукционного клапана;
• нарушение целостности уплотнительной прокладки корпуса прибора;
• засор маслоприемника в картере мотора;
• поломка или загрязнение масляного фильтра;
• износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.

Назначение масляного насоса

Для большинства деталей двигателя статичной смазки недостаточно – они требуют регулярного поступления свежих порций смазочного материала, предварительно охлажденных и отфильтрованных от продуктов износа

Поэтому важно обеспечить циркуляцию масла в системе, создав определенное давление в магистралях. Именно эта задача и возложена на масляный насос

Маслонасос создает разрежение в системе, засасывая смазочный материал из поддона картера через маслоприемник. В процессе движения по этой линии масло фильтруется через последовательный полноточный фильтр, реже – через неполноточный элемент. Прошедшее через насос масло поступает в главную магистраль, а оттуда распределяется по каналам и подается к потребителям в соответствии с условиями их работы. Так, подшипники коленчатого и распределительного валов получают масло под максимальным давлением, шестерни ГРМ, клапанный механизм и часть зеркала цилиндров смазываются разбрызгиванием, а к штангам, толкателям, кулачкам масло поступает уже самотеком.

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

• неполнопроточного (параллельного) фильтра тонкой очистки масла;
• смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Что такое масляный насос в автомобиле

Работа автомобильного двигателя сопряжена с высокими нагрузками. Один из главных факторов, способствующих быстрому износу деталей и узлов – повышенное трение. Полностью его исключить невозможно. Однако можно свести к минимуму, что позволит существенно снизить интенсивность взаимодействующих друг с другом деталей и узлов. Для этого используют масло. Но для того, чтобы его применение было эффективным, необходимо равномерное его распределение.

Под воздействием естественное силы тяжести масло не может достичь элементов двигателя, которые необходимо смазать. Поэтому конструкция автомобиля предусматривает наличие такого узла, как масляный насос. Он создает повышенное давление, благодаря которому масло достигает своей цели.

Таким образом, главная задача устройства – обеспечение прокачки масла под достаточным напором по всей смазочной системе автомобильного двигателя.

Устройство масляного фильтра двигателя

Все двигатели внутреннего сгорания оснащаются масляными фильтрами. За последние несколько десятилетий этот элемент системы смазки стал максимально унифицированным — общая конструкция современного масляного фильтра одинакова для всех авто.

Основные элементы масляного фильтра:

1. Корпус. Сейчас подавляющее большинство автомобильных масляных фильтров изготавливаются в собственном металлическом корпусе. Устройство корпуса масляного фильтра довольно простое: он состоит из металлической чаши с гранями под ключ на тыльной стороне и передней крышки с монтажной резьбой и отверстиями. На крышке крепится уплотнительная резинка.

У некоторых моделей масляных фильтров корпус несъемный, и при ТО меняется только картридж.

Фильтрующий элемент изготавливается в основном из картона, армированного синтетическими волокнами, и укладывается в корпус «гармошкой». Подобный способ позволяет при небольшом объеме самого фильтра максимально увеличить его фильтрующую поверхность.

Перепускной клапан служит для аварийного сброса избыточного давления, которое может образоваться в фильтре. Клапан перенаправляет поток масла в обход фильтрующего элемента при достижении определенного давления внутри корпуса.

Противодренажный клапан удерживает масляный столб в заборной магистрали после остановки двигателя. Это предотвращает стекание смазочного материала в поддон при прекращении работы насоса и позволяет системе смазки полноценно функционировать с первых секунд после пуска.

Перечисленные детали масляного фильтра универсальны. В том или ином исполнении они есть во всех конструкциях современных автомобильных фильтров.

Общие указания по монтажу

Для обеспечения правильной работы и долговечности насоса во время установки нового насоса необходимо всегда соблюдать предписания по монтажу производителя двигателя.

Все же всегда необходимо следовать так же следующим общим указаниям:

1. Выпустите залитое масло. Его необходимо проверить на возможное загрязнение. Прежде всего, металлические загрязняющие частицы часто являются причиной закупоривания и механического износа отдельных компонентов двигателя.
2. При установке насоса обязательно следите за чистотой. Труба всасывания масла, как правило, оснащена только одним фильтром грубой очистки. Металлические и загрязняющие частицы могут после ремонта беспрепятственно попасть вовнутрь нового насоса и в короткое время стать причиной повторного износа. Поэтому необходимо почистить по возможности все элементы конструкции, каналы и трубу всасывания масла, которые связаны с маслом.
3. При установке нового масляного насоса всегда необходимо менять так же масляный фильтр. Если система давления масла сильно загрязнена, ее так же необходимо подвергнуть дополнительной чистке.
4. Перед установкой нового масляного насоса его необходимо сравнить с геометрией старого насоса.
5. Привод насоса (зубчатые зацепления, цепные колеса, приводные цепи и ремни) необходимо проверить на возможные повреждения.

Перед установкой насоса необходимо смазать предписанным маслом все движущиеся части насоса (зубчатые колеса, валы)

При установке необходимо обратить внимание на правильное положение насоса. При возникновении монтажных проблем (неправильное прилегание, косое положение) не привинчивайте его с силой по отношению к креплениям на корпусе

Это может послужить причиной повреждения насоса, функциональных неполадок и негерметичностей.

При монтаже масляного насоса и трубы всасывания масла необходимо всегда использовать новые уплотнения и уплотнительные кольца. Избегайте общего использования жидких средств уплотнения. Их разрешается использовать и встраивать только там, где это предписано изготовителем двигателя. Крепежные винты насоса должны при установке затягиваться с учетом моментов затяжек, предписанных изготовителем двигателя, и соответствующей последовательности затягивания винтов.

Если предусмотрены предохранительные шайбы против произвольного отвинчивания, то их необходимо использовать согласно предписанию изготовителя двигателя.

Перед запуском двигателя мы рекомендуем заполнить систему масла при помощи специального напорного резервуара для подачи под давлением (метод вдавливания). При этом сторона нагнетания системы масла оказывается полностью заполненной маслом, и в ней нет воздуха. Как правило, систему заполняют до тех пор, пока масло не попадет в места смазки двигателя, расположенные в самых высоких и в самых отдаленных от масляного насоса местах. При этом масло должно выступить на клапанных коромыслах или из опорных мест распределительного вала. Таким образом, исключаются повреждения, которые могут возникнуть при запуске двигателя с недостаточным давлением масла.

После «создания давления» в масляной системе двигатель заполняется до предписанного уровня масла. При пуске двигателя после смены масляного насоса двигателю необходимо несколько секунд, чтобы создать давление масла. Если давление масла не создается, тогда необходимо прервать процесс пуска, немедленно заглушите двигатель и устраните причину. В этом случае откажитесь от идеи работы двигателя на высоких оборотах с целью ускорения образования давления масла в системе. Пользуйтесь только теми маслами, которые предписывает и рекомендует производитель двигателя.

Устройство и принцип работы

Масляный насос приводится в действие крутящим моментом, поступающим от распределительного вала через зубчатую передачу или шкив. Существуют также автономные схемы привода насоса, использующие электродвигатель, однако они не получили широкого распространения.

Конструктивно насос представлен герметичным металлическим корпусом, в котором расположена одна пара или две пары шестерен. В паре шестерен одно из зубчатых колес является ведущим, то есть соединено шпонкой с валом привода, а второе вращается свободно. При проектировании и изготовлении масляных насосов основным требованием, предъявляемым к конструкции, является минимальный зазор между зубцами взаимодействующих шестерен, а также между зубцами каждой шестерни и корпусом. Это необходимо для обеспечения максимального КПД прибора.

Транспортировка смазочного материала осуществляется во впадинах, образующихся между зубьями взаимодействующих шестерен при их вращении. Таким образом, шестерни «выдавливают» масло в главный канал непрерывным потоком, формируя требуемое давление, регулировка которого возложена на редукционный клапан.

Редукционный клапан чаще всего располагается в корпусе масляного насоса и необходим для предохранения системы смазки от избыточных давлений, особо опасных во время пуска холодного ДВС, когда вязкость смазочного материала велика. Клапан располагают в канале, противоположные края которого соединены с камерами нагнетания и всасывания масляного насоса. Когда давление в норме, канал перекрыт поршнем или шариком, который поджимается пружиной. Сжатие пружины регулируют масляной пробкой, задавая тем самым давление в системе. При превышении порогового значения, поршень или шарик отходит от седла, открывая канал и выпуская часть нагнетаемого в главную магистраль масла обратно в камеру всасывания.

Современные масляные насосы делят на одно- и двухсекционные. Отличие двухсекционной системы от описанной выше конструкции заключается в наличии дополнительной секции корпуса, шестерни которой отвечают за подачу масла в масляный радиатор для его охлаждения, обычно – с последующим сливом в поддон. Классическим примером такого устройства служат насосы двигателей грузовых автомобилей марок ЗИЛ и ЯМЗ.

Признаки неисправного масляного насоса

Существует много признаков, по которым можно заметить, что масляный насос плохо работает. Среди них такие признаки, как шумы из клапанного механизма, необычные звуки от гидравлических компенсаторов зазоров клапанов, падение давления масла, перегрев двигателя и слишком громко работающий масляный насос. Как правило, масляные насосы не требуют никакого обслуживания вплоть до их поломки. Но когда они выходят из строя, за этим немедленно следует поломка самого двигателя.

1. Загорелась лампочка датчика низкого давления масла и датчика давления масла

Давление масла в двигателе автомобиля регулируется насосом. Когда он начинает работать хуже, давление уменьшается, хотя масло по-прежнему находится внутри двигателя. Первым признаком уменьшившегося давления масла будет включение аварийной лампочки низкого давления на приборной доске. Если это случилось, то необходимо сразу проверить уровень масла в системе. При понижении уровня потребуется его долив до требуемого по инструкции. В случае если после этого давление осталось на том же низком уровне, можно говорить о неисправности масляного насоса

Потребуется срочная замена этого важного агрегата, в противном случае симптомы станут еще хуже

2. Увеличенная температура двигателя

При циркуляции внутри двигателя масло играет роль смазочного материала, который в то же время охлаждает подвижные металлические части двигателя. Если в двигателе недостаточно масла, то его компоненты будут взаимодействовать без необходимого охлаждения и нагреваться выше нормы. Когда этот нагрев превышает норму, предупредительная лампочка на приборной панели оповестит водителя о чрезмерном нагреве двигателя. Если двигатель перегревается, слишком высокая температура может вызвать повреждение как самого двигателя, так и его компонентов. Так как такой ремонт может стоить несколько тысяч долларов, то лучше всего будет доставить автомобиль в ремонтную мастерскую сразу после загорания сигнальной лампочки низкого давления.

3. Шумы из клапанного механизма

В клапанном механизме имеются важные компоненты, обеспечивающие нормальную работу двигателя. Кроме гидравлических толкателей, там находятся гидравлические компенсаторы зазоров, толкатели клапанов, сальники и направляющие втулки клапанов. Все эти компоненты нуждаются в смазке маслом, которое подается к ним при помощи насоса. Если смазка не проводится в должном объеме, компоненты клапанного механизма не смогут выполнять свои функции как следует. При продолжающемся падении уровня масла в системе в клапанном механизме также будет увеличиваться уровень посторонних шумов.

4. Шумящий масляный насос

Шумящий или, иначе говоря, издающий посторонние звуки масляный насос является скорее редким явлением, но иногда с ним можно столкнуться. Такое случается с масляными насосами, когда они только начинают приходить в негодность. Это выражается в виде жужжания или завывания, слышного даже при работе на холостых оборотах. Признаки указывают на изношенность шестерен внутри насоса и на необходимость замены самого агрегата.

5. Шумы в гидравлических компенсаторах зазоров

Гидравлические компенсаторы зазоров имеют важное значение для поддержания работоспособности клапанного механизма. Компенсаторы могут нормально работать, только если смазываются достаточным количеством масла

А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы. Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя.

Советы по уходу и обслуживанию

Масляные насосы предназначены для длительной работы в течение нескольких лет. Но, как и любые другие автомобильные агрегаты, со временем они подвергаются износу. Поэтому необходимо всегда следить за показателями давления масла и температуры двигателя. При этом нельзя забывать о том, что перегрев может быть связан в том числе с плохой работой радиатора. Если же посторонние звуки исходят из двигателя, то это четко указывает на проблемы с масляным насосом. И это, в свою очередь, означает недостаточную смазку узлов и агрегатов двигателя. Но ведь никто не хочет, чтобы из-за этого двигатель вышел из строя? Поэтому всегда при первых признаках, указывающих на проблемы с маслонасосом, необходима его замена.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

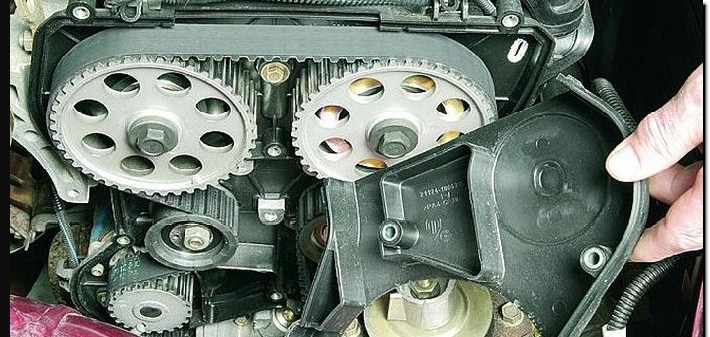

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.
