Как поменять цепь грм на 406 двигателе газель

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (+видео)

Мечта наших отцов и дедов — Волга. Недавно нас посетил мой старый друг на своей любимице ГАЗ 31105. Появившейся посторонний шум со стороны привода ГРМ, а также увеличенный расход и плохая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Выглядит он так.А вот и сам пациент.Под капотом действительно двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.Отсоединяем все мешающие патрубки.Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.Снимаем генератор вмести с треугольной пластиной.Откручиваем болт на 10 датчика положения коленвала.Убираем датчик в сторону, что бы не мешал.Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.Аналогично для распредвала выпускных клапанов.Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.Ослабляем хомуты патрубков помпы.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.Снимаем крышку и сам гидронатяжитель.Аналогично и нижнем.Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Вот такая страшная картина предстает перед нашим взором.Теперь снимаем нижнею крышку ГРМ.Шестигранником откручиваем винты верхнего успокоителя и снимаем его.Аналогично со вторым. Снимется он вместе с цепью.На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.Снимаем звездочки распределительных валов и цепь с успокоителем.Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Для этого лучше всего подойдет двулапый съемник.А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.Проверяем еще раз совпадение меток.Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.Ставим натяжитель.Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим верхний успокоитель и еще раз проверяем все метки.Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Видео: Установка Зажигания Змз 406 Инжектор Видео

Важно, чтобы все резьбовые соединения, покрытые пылью, ржавчиной и грязью, были обработаны проникающим маслом. это облегчит разборку узлов

Слив антифриза из системы

Сначала подготовьте контейнеры, в которые вам нужно будет слить жидкость. Прежде всего, опустошите систему охлаждения. там должно быть много антифриза, около 10 литров. Чтобы слить антифриз, открутите пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень высоким, так как оно будет уменьшаться и уменьшаться. Рекомендуется использовать широкий резервуар, чтобы избежать потери жидкости. Чтобы антифриз быстрее перегорел, вы должны открутить пробку расширительного бачка, увеличив давление в системе.

Начальная разборка

Далее еще несколько манипуляций, которые могут быть довольно сложными. Но прежде чем устанавливать метки времени на ZMZ-406, вы должны сделать следующее:

1. Снимите передний фартук и решетку. Если работа ведется в «Газель-Бизнес», необходимо открутить крепление по бокам и по центру.
2. Снимите все фитинги, отвинтив монтажные кронштейны.
3. Если есть усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, насос для жидкости. Прежде чем сделать это, нужно уменьшить его напряжение.
5. Снимите крышку клапана, открутив все крепежные болты. Обязательно сложите их отдельно, чтобы не потерять их во время сборки. Обязательно храните крышку в чистом месте. недопустимо попадание посторонних предметов на ее внутреннюю поверхность.
6. Снимите монтажный кронштейн приводного колеса вентилятора.
7. Снимите рабочее колесо и сцепление.
8. Снимите насос для жидкости.
9. Отсоединить и снять датчик коленвала.
10. Снимите шкив коленвала и поддон.

Подготовительная работа займет больше времени, чем замена цепи и установка меток времени ZMZ-406. Фотографии их есть в статье.

Окончательная разборка приводной цепи

Следующие шаги по снятию цепи привода ГРМ на газеле:

1. Открутите крепление гидравлического натяжителя. Вам нужно получить два предмета. верх и низ. Они удаляются таким же образом.
2. Снять корпус натяжителя.
3. Снимите крышку, которая закрывает цепь. Для этого откручиваем 7 крепежных болтов. Избегайте поломки манжеты коленвала и прокладки головки.
4. Снимите рычаг и звездочку, отвинтив болт верхнего гидравлического натяжителя.
5. Снимите крышку цепи.
6. Снимите болты крепления коробки передач к фланцу распределительного вала (два в двигателе ЗМЗ-406).
7. Согните удерживающую пластину, удерживая промежуточный вал системы зажигания от вращения.
8. Установите отвертку, используйте ее, чтобы снять шестерни и нижнюю часть цепи.

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Установка ЗМЗ 405 вместо УМЗ 4216

Многие «Газели» и сейчас комплектуются 123-сильным ДВС УМЗ 4216. Как ни обидно, но мотор не надежен, и на него много нареканий. Часто получается так, что автовладельцы, намучавшись с УМЗ, решаются на перестановку силового агрегата.

Мотор нетрудно переставить и своими руками. Схема замены и принцип практически не отличается от схемы установки мотора ЗМЗ 406 вместо ЗМЗ 402. Как ни парадоксально, но и хваленые турбодизели «Камминз» иногда снимают и вместо них монтируют ЗМЗ 405. Cummins – в целом хороший мотор, но от российской солярки его ресурс до капитального ремонта значительно сокращается.

Готовый к установке на Газель мотор МЗ 405

По замене Cummins на ЗМЗ 405 также предлагают услуги различные коммерческие услуги. И это значит, что спросом такие работы пользуются.

Ремонт дизеля обходится в «копеечку» – «капиталка» 405-ого получается гораздо дешевле. К тому же, многие запасти на Заволжкий мотор можно купить б/у – по объявлениям на «Авито» продают любые запчасти, и предложений более чем достаточно. Конечно, старые вкладыши или поршневые кольца никогда не ставит, но вот распредвал запросто можно установить и б/у, если он в отличном состоянии. Не всегда есть смысл покупать и новый коленчатый вал – покупка вала с пробегом даже с учетом расточки обойдется в несколько раз дешевле. Еще плюсом является и то, что коленвалы «405» и «406» полностью взаимозаменяемы.

Двигатель ЗМЗ-405 производится ОАО «Заволжский моторный завод» — основным поставщиком силовых агрегатов для Горьковского автозавода. Этот мотор является модернизированным вариантом известного, можно сказать, легендарного агрегата ЗМЗ-406. Он выпускался параллельно с новым двигателем до 2009 года. Оба двигателя схожи между собой. Но имеют и существенные различия, о которых надо знать всем интересующимся продукцией ГАЗа. Основные отличия касаются технических особенностей. Итак, давайте рассмотрим устройство и характеристики 405-го двигателя от Заволжского моторного завода.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения

Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

1. Ввод смеси горючего в камеру сгорания.
2. Сжатие смеси.
3. Ход поршня сверху вниз.
4. Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

1. Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
2. Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
3. Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
4. Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
5. Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.
6. Риски на звездочках распределительных валов не должны смотреть друг на друга.
7. Риски звездочек располагают на уровне верхней кромки ГБЦ.
8. После того как эти метки выставлены, коленвал крутить не нужно.
9. Демонтируют натяжитель верхнего ремня.
10. Откручивают два крепежа и снимают успокоитель.
11. Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
12. Откручивают болт крепежа звездочки, а потом ее снимают.
13. То же самое делают со звездочкой впускных валов.
14. Демонтируют крышку распедвала.

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент

Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем

Характерные неисправности

Обычными поломками движка ЗМЗ 406 являются:

• перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
• повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
• умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
• агрегат троит. Дело в свечах и катушках.

Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.

Двигатель ЗМЗ 406

Двигатель Газель 406

406 двигатель. Двигатель Газель. Карбюратор.

Цена 118 000 руб.

Двигатель ЗМЗ-406

Прежде всего изначально двигатель Газель 406 проектировался под современные экономичные системы зажигания. Двигатель ЗМЗ-406 должен был управляться в свою очередь микропроцессором бортового компьютера. Силовой агрегат имеет четыре клапана на каждый цилиндр. Во-первых два впускных клапана. И во-вторых два выпускных клапана. Кроме того газораспределительный механизм укомплектован двумя распределительными валами. Также двигатель в свою очередь оснащён двухрядной цепью и гидронатяжителями. Блок цилиндров имеет рядное расположение и кроме того водяную рубашку охлаждения. Другими словами порядок работы цилиндро-поршневой группы в итоге 1-3-4-2.

406 двигатель

Карбюраторный двигатель Газель ЗМЗ-406 безусловно исключительно надежен. Прежде всего мотор Газель 406 неприхотлив в обслуживании. Работает силовой агрегат соответственно только на бензине А-92. Блок цилиндров движка отлит соответственно из чугуна. Силовой агрегат укомплектован карбюратором К-151Д. Двигатель ЗМЗ 406 между тем весит 187 кг. Номинальный диаметр поршня тем временем равен 92.0 мм. Рабочий ход поршня составляет 86 мм. Система питания (подачи топлива) карбюраторного двигателя весьма надёжна. При регулярном техническом обслуживании двигатель Газель 406 может пройти до 500 000 км без капремонта. Другими словами — регулярная замена масла. Протяжка и внешняя очистка мотора — залог длительного пробега без ремонта.

406 двигатель карбюратор

Прежде всего двигатель ЗМЗ-406 оборудован микропроцессорной системой зажигания. Во время всех различных режимов работы топливная смесь воспламеняется при помощи блока управления (микропроцессора). Следовательно блок управления выставляет автоматически необходимый угол опережения зажигания. Кроме того микропроцессор управляет работой экономайзера принудительного холостого хода. Силовой агрегат двигатель ЗМЗ-406 в результате работы электроники показывает очень высокие экономические показатели. К примеру, если правильно отрегулировать мотор, можно добиться расхода 8-10 литров на 100 км пути движения по трассе.

Двигатель Газель

Во время запуска двигатель Газель 406 автоматически прежде всего включается система диагностики мотора. Если к примеру все в порядке. Световой датчик должен потухнуть. С другой стороны если диод горит. Значит, похоже на то, что в электросистеме вероятно присутствует неисправность. После этого неисправность безусловно необходимо устранить. В заключении, подводя итог можно сделать следующий вывод. Двигатели семейства ЗМЗ-406 зарекомендовали себя к тому же, как исключительно надёжные силовые агрегаты. Прежде всего высокая мощность двигателя ЗМЗ-406. К тому же экономичность. Безусловно поэтому эти факторы играют решающую роль при выборе мотора.

406 двигатель карбюратор

Прежде всего рекомендуем все работы по замене или переоборудованию на двигатель ЗМЗ-406 карбюратор. Только производить на лицензированных станциях технического обслуживания. В общем желаем всем добра и удачи на дорогах.

В низу страницы Вы можете оставить Ваш комментарий или написать, что Вы думаете.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System). В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

Проверка

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

Идентификация грм, цепи и звезд

Визуальный осмотр это хорошо и подчас он дает результат. По фото все ясно и понятно, но когда вскрываешь клапанную крышку, понять какие перед тобой звезды не представляется возможным. Поскольку производителей ГРМ у нас великое множество, а если еще прибавить братьев китайцев, то вообще завались, у каждого «свой стандарт» по шестерням. Нельзя не брать в расчет ушатанность станков, полную амортизацию оборудования, и качество материала. Поэтому очень часто «остроносые звезды» евро-3, выглядят как евро-2. Примеров множество. Самый надежный вариант, это промер ролика цепи. Инструмент обычный штангенциркуль, с точностью до 0.05мм, этой точности вполне достаточно.

Диаметр ролика цепи евро-3. Втулочно роликовая цепь

Статья рецензирована и дополнена Игорем Медведевым (Родос-М).

идентификация ГРМ

Tagged on: двигатель змз механизм грм

Транспортир змз 406, мой вариант

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

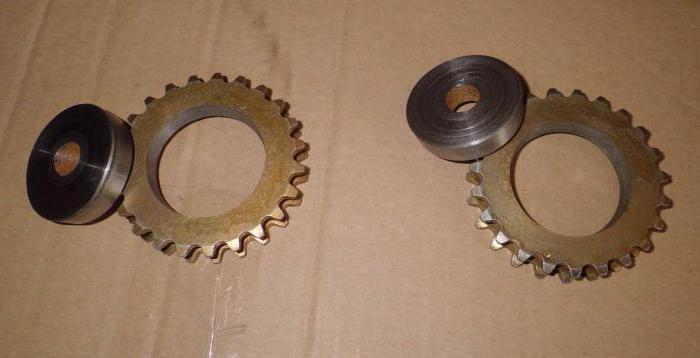

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Прежде чем приступать к разборке двигателя

подготовьте все необходимые для этого инструменты, материалы и вспомогательные приспособления. Набор для работы включает следующие позиции: оправку для сжимания колец; ключи, воротники, трещётки, головки и прочие представители стандартного ремонтного комплекта; динамометрический ключ; головку для откручивания переднего шкива КВ. Традиционно подходит головка на 36; оправку для центровки диска сцепления; набор шестигранных ключей; оправку для обустройства маслосъемных колпачков; рассухариватель клапанов; ветошь. Для большего удобства и эффективности, постарайтесь раздобыть нутромер, а также микрометр. Дополнительно вам понадобится целый арсенал различной автохимии: герметики. Среди владельцев ГАЗов пользуется большим уважением продукция компании ABRO. Для выполнения этой работы вам необходимо подготовить черный и красный или прозрачный герметики; керамический герметик. С помощью данного средства выполняется обработка выхлопной системы; шеллачный лак. К примеру, хорошо зарекомендовали себя товары фирмы Done Deal; фиксатор резьбы. Используется деталь анаэробного типа. Рекомендации в отношении производителей тех или иных средств приведены в соответствии с отзывами большинства пользователей. В целом можете ориентироваться на свои предпочтения и, разумеется, доступный бюджет, но по возможности старайтесь использовать материалы максимально высокого качества – это позволит гораздо реже вспоминать о необходимости ремонта 406 двигателя вашего ГАЗа.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

1. А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
3. Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
4. В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

1. Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
2. Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
3. Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
4. Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
5. При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
6. Значительно увеличился расход топлива во время эксплуатации транспортного средства.
7. Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
8. Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.
