Как поменять подушку кулисы на ваз 2110

Содержание:

Снятие и разборка привода управления коробкой передач
Регулировка
Установка ремкомплекта кулисы на ваз 2110
- Порядок замены
Как выбрать новую кулису?
- Замена элемента
UAZ Patriot INSURGENT › Logbook › Ремонт «болтающегося» рычага КПП Dymos (втулка кулисы)
Регулировка кулисы на Ваз 2110 своими руками
Замена подушки
Как определить, что подушку кулисы надо менять?
- Инструмент для замены подушки кулисы
Частые поломки кулисы
Замена
Ремонтируем кулису Лада Приора
Появление звука, люфта и скрипа

Снятие и разборка привода управления коробкой передач

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага. Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода. Детали шаровой опоры меняем при их большом износе или поломке. Тягу управления меняем при ее деформации. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

Снимаем накладку кронштейна. Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод. Для наглядности показываем эти операции на снятом приводе. Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля. Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину. Снимаем защитный чехол со шпилек крепления прижимной пластины. Снизу автомобиля снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата») и демонтируем реактивную тягу привода (см. «Снятие реактивной тяги»). Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Накидным ключом «на 13» отворачиваем гайку оси рычага…

Крестообразной отверткой отворачиваем винт крепления оси рычага переключения передач к тяге управления.

Вынимаем ось. Снимаем защитный чехол с рычага переключения передач.

Вынимаем дистанционную втулку.

Поддев шлицевой отверткой, вынимаем втулки оси рычага.

Поддеваем шлицевой отверткой отогнутый конец стопорного кольца…

…и вынимаем кольцо.

Вынимаем рычаг с шаровой опорой и пружиной из обоймы шаровой опоры.

Снимаем вкладыш с шаровой опоры.

Снимаем шаровую опору с рычага переключения передач.

Элементы привода управления:1 — рычаг переключения передач;2 — втулка оси рычага переключения передач;3 — шаровая опора;4 — стопорное кольцо;5 — обойма шаровой опоры;6 — пружина;7 — вкладыш;8 — дистанционная втулка

Собираем и устанавливаем привод управления коробкой передач в обратной последовательности. В шаровую опору рычага перед сборкой закладываем смазку ЛСЦ-15. Устанавливаем тягу управления на хвостовик шарнира штока переключателя передач по ранее нанесенным меткам. Проверяем правильность установки привода — ничто не должно мешать перемещению рычага, передачи должны включаться легко и без заеданий. В противном случае необходимо отрегулировать привод. Для регулировки привода потребуется помощник. Ослабив затяжку гайки стяжного болта хомута, снимаем тягу управления с хвостовика шарнира штока переключателя передач. Убеждаемся, что шток переключателя в коробке передач находится в нейтральном положении. Устанавливаем шток переключателя в положение включения передачи заднего хода. Для этого поворачиваем пассатижами за хвостовик шарнира шток переключателя против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая усилие пружины, и вдавливаем шток внутрь коробки передач до фиксации. Надеваем на хвостовик шарнира тягу управления (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен оказаться в крайнем переднем положении паза накладки кронштейна блокировки заднего хода. В этом положении тяги управления и штока переключателя передач затягиваем хомут тяги.

Подушка кулисы ваз 2110

Кулиса на автомобиле ваз 2110 нередко начинает со временем дребезжать. В лада 2110 звук лифты выражен в наименьшей степени, но он все-таки явно слышится. В связи с этим, замена подушки кулисы в ваз 2110 является не прихотью, а технически необходимой процедурой. Замена подушки кулис на ваз 2110 может быть спокойно проведена и своими силами.

Регулировка

Как заменить подушку кулисы переключения передач на автомобилях ваз-2110, ваз-2111, ваз-2112 своими руками

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач;
когда произведена замена кардана или ослабли фиксирующие хомуты;
если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

гаечный ключ для ослабления хомута;
противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
При помощи гаечного ключа ослабьте хомут.
Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

Установка ремкомплекта кулисы на ваз 2110

Накладка ВАЗ-2110 рычага переключения передач.
Стопорное кольцо обоймы.
Пружина рычага.

Замена кулисы на ваз 2110 своими силами

Ось ВАЗ-2110 рычага переключения передач в сборе:

втулка дистанционная,
гайка шестигранная низкая,
шайба пружинная,
две втулки,
сферическая шайба.

Порядок замены

Снять стопорное кольцо оси.
Вытащить ось.
Открутить шесть болтов, поднять прижимную пластину, выковырять стопорное кольцо подушки.
Достать рычаг из обоймы, снять старую полусферу. Возможны варианты исполнения полусферической детали.
Из одной части. Подогреть, слегка размягчить новую деталь промышленным феном (подержать в кипятке), вставить, мягко вдавливая, шар переключателя.
Составная – полусфера, разрезанная вдоль оси втулка. Нагревание не требуется.
Перед сборкой пластмассовые изделия тщательно смазываются.
Открутить три болта, заменить накладку заднего хода.
Собрать в обратном порядке.

Как выбрать новую кулису?

Регулировка кулисы на ваз 2110

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

На практике многие автовладельцы вышеуказанных моделей авто ставят на свои транспортные средства механизмы от машин Fiat классических моделей. Согласно отзывам в интернете, по своему устройству эти устройства полностью подходят для установки в Нива Шевроле. Однако, есть и негативная сторона. На практике автомобили Нива, оснащенные механизмом от машин Fiat, требуют более тщательной регулировки элемента. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Поэтому при выборе механизма не стоит «вестись» на рассказы кустарных «гаражных» мастеров и придумать себе новую головную боль. Для установки в Нивы Шевроле лучше приобрести стандартную кулису, которой оснащаются базовые модели автомобилей Нива.

Замена элемента

Как правило, необходимость ремонта данного компонента возникает после установки или ремонта привода переключения скоростей. Если вы произвели замену привода, но при движении чувствуете, как сохранилась вибрация рычага КПП, то, по всей видимости, в механизме шарниров рычага остался повышенный люфт. А значит, шарниры следует отремонтировать, а соответственно, может возникнуть необходимость замены кулисы.

Читать дальше: Блокиратор на руль от угона

Если вы решили произвести замену компонента в домашних условиях собственноручно, то заранее приготовьте все, что вам может потребоваться в процессе выполнения работ. В частности, речь идет о:

гаечных ключах на «12»;
гаечный ключ на «14»;
торцевом гаечном ключе на «10»;
хомуте крепления чехла рычага КПП;
канцелярском нож;
крестообразной отвертке.

Разумеется, вам потребуется и новый механизм, если вы решили его заменить.

В первую очередь, откройте капот вашей Нивы Шевроле и найдите соединение наконечника рычага КПП и тяги переключения скоростей. Увидев данное соединение, возьмите соответствующий гаечный ключ и ослабьте гайку винта крепления.
После этого демонтируйте стяжную муфту и ее защитный чехол.
Теперь залезьте в салон авто и снимите переднюю часть облицовки пола. Далее, извлеките рамку чехла рычага КПП

Будьте осторожны, вам потребуется осторожно снять ее, чтобы не повредить фиксаторы.
Затем вам нужно будет вывернуть чехол рычага переключения скоростей наизнанку. Сделав это, вы увидите хомут крепления чехла

Возьмите плоскогубцы или обычный канцелярский нож и перекусите данный хомут

После этого чехол с рычага можно будет снять
Обратите внимание: хомут крепления рычага КПП является одноразовым. То есть, перекусив его плоскогубцами или разрезав ножом, заново установить на прежнее место деталь не получится
Поэтому при сборке деталей вам нужно будет установить новый хомут.
Далее, вам нужно будет снять переднюю часть облицовки тоннеля пола

В зависимости от года выпуска вашей Нивы Шевроле инструкция по демонтажу облицовки тоннеля пола может отличаться. Поэтому рекомендуем вам воспользоваться мануалом по эксплуатации конкретно к вашему авто.
Теперь посмотрите на рычаг КПП. Вы увидите, что к нему крепится фиксатор оси: этот элемент нужно отсоединить от рычага. Сделав это, ось рычага можно демонтировать, параллельно извлекая данную ось из отверстий рычага переключения скоростей и кулисы.
Когда ось демонтирована, нужно снять рычаг КПП. Для этого сам рычаг вам нужно будет потянуть вверх. Затем возьмите отвертку и протолкните внутрь корпуса рычага коробки передач пластиковую втулку. Этот элемент вам нужно продвинуть вдоль по валу.
Теперь при помощи гаечного ключа вам нужно открутить несколько винтов крепления корпуса рычага переключения скоростей к кузову автомобиля. Открутив и демонтировав болты, можно снять корпус и извлечь из него вал КПП.
Далее, демонтируйте с вала направляющий шток.
Теперь вы увидите свою кулису. Если в шарнирах элемента вы видите большой люфт, который нельзя будет отрегулировать либо отверстие под ось рычага чересчур изношено, то нужно снять механизм и заменить его на новый. Поскольку процесс замены этого элемента не является таким уж легким, рекомендуем вам визуально осмотреть все демонтированные детали. Если у вас есть сомнения по поводу их работоспособности или надежности, то лучше замените их сразу.
Произведя замену кулисы, все детали нужно собрать в обратном порядке. Не забудьте установить новый хомут крепления рычага переключения скоростей.

После установки кулисы нужно будет произвести регулировку привода переключения КПП.

UAZ Patriot INSURGENT › Logbook › Ремонт «болтающегося» рычага КПП Dymos (втулка кулисы)

Решил ликвидировать давнюю проблему — болтающийся рычаг КПП Dymos. Пробег сейчас где-то 170ткм. Года 3 как минимум езжу с люфтом рычага влево-право сантиметров наверное 15, если не больше. И что странно, меня это полностью устраивало, передачи втыкались четко. Но запускание этой проблемы приводит к тому, что после выхода из строя фтороплатовой втулки на конце рачага может начать протираться и в последствии отломаться кромка «чаши» куда упирается рычаг переключения передач.

Раньше это было проблемой, так как оригинал не найти, приходилось подтачивать ВАЗовские втулки. Это было не очень надежно и служило не долго.

Сейчас же нет проблем купить «аналог» сделанный для шнив и подходящий на нашу патриотовскую КПП Dymos.

Снял резиновый уплотнитель рычага КПП, и прифигел, пыльник который я ставил взамен порванного родного просто порвался пополам

Для начала решил выкрутить боковые болты, они под шестигранник 5мм. Мне на лифтованной машине проще было бы открутить их снизу. Но все днище и пороги в толстом слое грязного снега, который тает, капает и обваливается. Не захотел лезть под машину. Попробовал открутить общепринятым методом, обрезанным шестигранником.

Многие пишут, что болты откручиваются легко. В моем случае это было не так, левый болт открутился под удары молоточком по шестиграннику, и очень плотно откручивался до самого конца резьбы. А правый вообще сорвался

Далее все просто. Снимаем стопорное кольцо. Оно легкодоступно, можно да же без клещей обойтись. Под ним шайба и пружина.

После уже можно извлечь и сам рычаг.

Все элементы легко вытаскиваются, но длинный пинцет добавит удобства в разборке/сборке.

Я конечно ожидал увидеть там одни остатки втулки, но не чтобы там было совсем пусто

Головка рычага, на которую одевается втулка какая-то ну очень побитая и при этом следов трения очень мало, буквально в 2 местах. Неужели она с завода такая? Или попадала вода и ее так коррозией покоцало?

Защелкнул новую втулку на кончик рычага, решил всякими литолами не мазать, просто обмакнул в трансмиссионку. Ей же наполнил «чашку» в которую вставляется втулка.

Собираем в обратном порядке. Сначала нижняя полусфера.

Потом рычаг, ставится он «толстым» шлицом вперед. На удивление втулка защелкнулась плотно как на кончике рычага, так и в «чашку». Я был уверен, что там все разбило, но нет, все очень плотно встало. В чашку защелкивается то же с «щелчком», учитывайте это если доведется собирать, мне пришлось помочь молоточком

На этом этапе нужно закрутить болтики.

слева новый, справа старый.

Если пропустить этот этап и оставить его на финал сборки, то можно получить проблем с центрированием элементов при закручивании болтиков, а сейчас все прекрасно видно и контролируется. Новые болты под обычный накидной ключ, что мега удобно для закручивания по сравнению с шестигранниками.

Потом верхнюю полусферу, пружину, шайбу и стопорное кольцо.

Процедура ремонта не сложная, но требует времени и не очень удобна. Думаю если люфты еще не критичные, стоит отложить замену втулки до снятия КПП по другим проблемам (сцепление и т.п.).

Периодически буду шприцом загонять кубиков 5 трансмиссионки между рычагом и пыльником, чтобы она по рычагу стекала и смазывала все, наполняя опорную «чашку». Думаю это продлит срок службы узла многократно.

Регулировка кулисы на Ваз 2110 своими руками

Кулиса коробки передач автомобиля выполняет функцию блокировки самопроизвольного изменения передаточного числа

Очень важно, чтобы данная составляющая трансмиссии была четко отрегулирована, ведь от этого зависит состояние КПП в целом. При точно настроенной кулисе переключение передач будет происходить своевременно, четко и при правильном положении ручки. Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки

Неправильно зафиксированная или разболтавшаяся кулиса вызывает ряд неприятных последствий: пропадание передач, неточное переключение, свободный ход и дребезжание рычага коробки.

Регулировка кулисы на ВАЗ-2110, как и на другом автомобиле, процедура достаточно простая, которая не отнимет слишком много времени. В первую очередь, вам нужно загнать автомобиль на эстакаду или подвести его к яме. Второй вариант предпочтителен, да и более распространен: яма найдется в гараже каждого автолюбителя. Для того, чтобы машина была четко зафиксирована, не болталась и не отъезжала, нужно выставить противооткатные упоры. Регулировка кулисы может быть сделана тремя методами: при включенной первой передаче, на нейтральной передаче и, наконец, при включенном заднем ходу. Наиболее простым способом является регулировка на задней передаче. Вначале ослабляется хомут, а затем включается рычаг в положение R.

Далее необходимо выставить ручку КПП в удобное и правильное положение. После этого хомут затягивается, а работа кулисы проверяется повторным включением задней передачи. Если ручка продолжает болтаться, можно повторить процедуру или воспользоваться следующим методом.

Регулировка кулисы на ВАЗ 2110 на первой передаче

Включается рычаг коробки передач в положение «1». Как и в предыдущем случае, нужно ослабить хомут кулисы, чтобы дать свободный ход для регулировки.

Регулировка кулисы осуществляется поворотами привода до упора в стопорный фиксатор. Поворачивать нужно против часовой стрелки. Как только привод зафиксировался у стопора задней передачи, хомут затягивается до упора. Если кулиса зафиксирована, передачи будут включаться более точно, а ручка перестанет ходить из стороны в сторону.

На нейтральной передаче

Если пластмассовый разграничитель задней передачи отсутствует и, соответственно, упора при повороте привода не достичь, то регулировка кулисы на ВАЗ-2110 проводится на нейтральной передаче. Для регулировки также понадобится ослабить и затянуть хомут кулисы. Однако, чтобы правильно все сделать, потребуется определить глубину выноса кулисы на кардан.

При правильном расчете глубины выноса удастся наладить работу рычага и устранить дребезжание. И, последний совет: работу лучше проводить с напарником — легче будет как фиксировать, так и проверять кулису. Это были основные рекомендации по регулировке кулисы на ВАЗ-2110. Если никакого положительного результата добиться не получается, то потребуется либо профессиональная помощь или же полная замена кулисы.

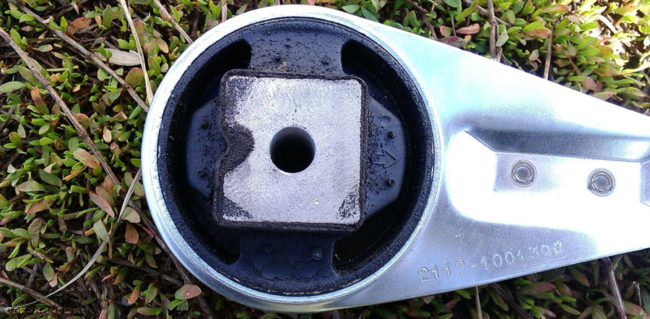

Замена подушки

Здесь важным моментом является поиск изношенной подушки. Чтобы узнать, какую из них менять, ВАЗ 2110 необходимо поднять домкратом, а затем установить на подпорки. Далее домкрат нужно завести под поддон. Чтобы обезопасить себя во время работы, необходимо положить деревянный брусок между домкратом и поддоном. Мотор нужно снять с опоры и вывесить. Теперь можно осмотреть его подушки и найти дефектную. Из-за поврежденной подушки не только болтается рычаг, но и весь салон – уровень комфорта заметно падает. Новая подушка обойдется примерно в 200 рублей.

Замена проходит следующим образом:

От батареи отсоединяется минусовая клемма. ВАЗ 2110 необходимо поднять домкратом;
Далее мотор нужно поднять таким образом, чтобы можно было добраться до поврежденной подушки;
Следующий шаг – это откручивание сквозного болта, который держит опору;
После снятия крепления можно отсоединить от силовой установки. Перед установкой новой подушки болт нужно обработать фиксирующим гереметиком, а после этого закрепить ее на штатном месте. Готово, замена завершена.

Как определить, что подушку кулисы надо менять?

Подушка кулисы может иметь повреждения резиновой части, так называемой обоймы. Не редко у подушки происходит обрыв резиновых ушей, вылет и разрушение металлических и пластиковых втулок. Если обнаружили такие повреждения, следует провести замену подушки кулисы переключения.

Последовательность операций по замене подушки кулисы рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112 своими руками

Запчасти

Для проведения работ вам понадобиться купить обойму шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 — БРТ (Балаково). БРТ себя зарекомендовали хорошо.

Инструмент для замены подушки кулисы

Накидной ключ на 13;
Торцовый ключ на 13;
Комбинированный ключ на 10;
Пассатижи;
Плоская отвертка и трещотка с специальной крестовой насадкой.

Частые поломки кулисы

Поломка кулисы в ВАЗ-2110 сопровождается такими основными признаками:

Неисправность люфта рычага коробки передач означает, что деталь починить невозможно, только заменить.
Если слышится звон в кулисе, тогда, возможно, в ВАЗ-2110 встроена деталь с заводским браком. Иногда звон появляется уже после проведения ремонтных работ, оставлять машину в таком состоянии нельзя, в допущенных ошибках придется разобраться и исправить.
Если водитель замечает, что скорость включается некачественно, используйте один из следующих вариантов решения проблемы – попробуйте отремонтировать кулису, а может, лучше сразу заменить ее.
Когда вместо первой скорости включается задняя, дело абсолютно не в кулисе, с настоящей причиной поломки еще придется определиться.
Во время движения машины рычаг коробки очень сильно вибрирует? Значит, внутри шарниров ручки коробки передач присутствует существенный люфт.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
Снимите защиту двигателя.
Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
Кронштейн снимается, извлекается подушка и меняется на новую.
Далее сборку выполняйте в обратной последовательности.
Пододвиньте домкрат под коробку передач, после чего поднимите ее.
С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
Снимите заднюю опору.
Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
Выполните обратную сборку;
В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
Достаньте болт вместе с гайкой;
Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
Опору теперь можно снять, заменить подушку или весь узел;
Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

Периодическая проверка затяжки болтов;
Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Ремонтируем кулису Лада Приора

В первую очередь нужно снять чехол рычага КПП. Поскольку он выполнен из очень дорогой кожи редкого животного, обращаемся с ним аккуратно, хотя с его демонтажем вопросов, скорее всего, не будет.

Далее поступаем так:

Откручиваем две гайки и один болт кронштейна блокировки заднего хода. Снимаем его.
Отворачиваем гайку оси рычага переключения передач.
Аккуратно достаем ось из рычага и так же аккуратно удаляем старые втулки шайбы оси рычага переключения передач.
Убираем стопорное кольцо шарнира рычага переключения передач и снимаем рычаг в сборе.
Силиконовой смазкой смазываем новую шаровую опору рычага КПП и устанавливаем ее на рычаг.
Перед тем как ставить втулки шарнира рычага переключения передач, стоит тщательно удалить с него все заусенцы. Это позволит тем самым втулкам отработать как можно дольше.
Пружину шаровой опоры также безжалостно выбрасываем и заменяем ее новой, поскольку ее жесткость и размер уже отличаются от номинальных.
Теперь ставим обе шайбы на рычаг, предварительно обильно смазав их силиконовой смазкой, не забывая про дистанционную втулку рычага.
Ставим рычаг КПП на место и фиксируем его стопорным кольцом.
Теперь самое интересное. Нам нужно заменить ось рычага КПП. Сделать это не так-то просто, потому что мы сильно ограничены в пространстве. Держим самообладание и кропотливо попадаем в специальный вырез на кронштейне блокировки заднего хода.
Если у нас все получилось, совмещаем отверстия тяги КПП и самого рычага, установив вторую упорную шайбу и фиксируем успех гайкой крепления оси рычага КПП.
Ну вот, наконец-то хитрый механизм установлен. Теперь можно ставить на место накладку кронштейна блокировки заднего хода.
Все? Нет, не все. Теперь ставим декоративную накладку на рычаг КПП и опускаемся под машину. Находим там шарнир реактивной тяги кулисы, о существовании которого многие даже не догадываются.
Убеждаемся в том, что шарнир отказывается выполнять свои функции (обеспечивать точность включения передач), о чем скажет навязчивый люфт и стуки.
Его мы заменим на самодельную деталь, изготовленную из стойки стабилизатора любого переднеприводного ВАЗа. Для этого нужно иметь сварочный аппарат, болгарку и некоторые навыки в их использовании.
Но если ничего из этого у нас нет, как бывает в большинстве случаев, просто ставим новый шарнир. Надолго его не хватит, но мы будем знать, что через пару тысяч км пробега стоит сюда вернуться.
Для этого ослабляем хомут и сдвигаем его подальше от шарнира.
После этого откручиваем гайку крепления реактивной тяги шарнира, но не полностью. В противном случае шарнир грохнется вам под ноги, рассыпавшись на несколько частей.
Откручиваем болты крепления шарнира и только после этого снимаем шарнир с машины вместе с кронштейном. Это самый оптимальный вариант замены, поскольку установить новый шарнир на кронштейн куда проще на столе, чем под машиной, стоя в три погибели.
Гайки не затягиваем, а устанавливаем кронштейн в сборе с шарниром на машину.
Затягиваем крепление шарнира. Активно покачиваем реактивную тягу, чтобы шарнир занял свое место во всей этой контсрукции. Только теперь можно затягивать хомут шарнира и саму гайку крепления шарнира. Гайку шарнира затягиваем в последнюю очередь.

Надеяться на чудо не стоит, но рычаг переключения передач на Приоре теперь будет гораздо меньше делать нервы водителю и люфт, соответственно, станет куда менее ощутимым. Так, с минимальными затратами по деньгам и времени, мы сможем привести кулису КПП Лада Приора в более-менее удобоваримое состояние.

Появление звука, люфта и скрипа

Замена подушки кулисы

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один – замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы – это в первую очередь профилактика.

Замена подушки кулисы на ваз 2110

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.
