Приборная панель нива: описание значков

Езда по бездорожью

Многие хвалят данную модель за прилежное поведение в условиях бездорожья, однако речь идет только о версии 4х4, поскольку настоящий офф роуд моноприводному кроссоверу не по зубам. Итак, внедорожный тюнинг Шевроле Нива не так сложен, как может показаться и ограничивается установкой следующих элементов:

1. Шины и диски позволят повысить расположение авто относительно дороги и улучшат способность загребать. Более кардинальная альтернатива представлена лифт-комплектом.
2. Обвес должен быть выполнен из стальных труб, позаботьтесь о наличии площадки для лебедки. Пластиковый китайский вариант перед настоящей нагрузкой не выстоит.
3. Установка лебедки нужна не только при участии в соревнованиях, данный аксессуар также поможет вытянуть машину (не только свою) из канавы или ямы.
4. Также тюнинг для бездорожья предполагает наличие шноркеля. Речь идет о специальной трубе для забора воздуха и предохранения двигателя автомобиля от попадания в него воды. Вывод такой трубы осуществляется на крышу.

Описание и расположение индикаторов и приборов на панели

Обозначение индикаторов на приборке Нивы

Схема комбинации приборов ВАЗ 21213 приведена выше, обозначение элементов контрольного щитка следующее:

1. Контроллер температуры хладагента, который также сообщает водителю о температуре мотора. Если стрелка датчика поднимается выше оптимального значения (переходит в красную зону), необходимо остановиться и выключить двигатель, чтобы не дать ему перегреться. Перед дальнейшей эксплуатацией авто нужно определить причины перегрева ДВС.
2. Тахометр, который сообщает водителю, с какой частотой движется коленчатый вал. Если количество оборотов превышает допустимое значение и стрелка переходит в красную зону, это может негативно отразиться на функциональности двигателя в целом.
3. Индикаторы активации левого поворотника, включается только при переключении подрулевого переключателя.
4. Правый поворотник.
5. Спидометр, благодаря которому водитель может знать, с какой скоростью едет его Нива 21213 инжектор.
6. Контроллер уровня топлива в баке.
7. Символ, который начинает гореть при недостаточном объеме бензина в баке. Если загорелась эта лампа, то в баке осталось меньше 6 литров горючего.
8. Габаритное освещение.
9. Панель приборов Нива также оснащается лампочкой аварийного состояния тормозов. Она может появляться в том случае, когда объем жидкости в бачке гидропривода опустился ниже допустимой отметки. Эксплуатация авто с такой проблемой не допускается до дальнейшего ее устранения.
10. Дальнее освещение.
11. Клавиша сброса показаний суточного пробега. Для сброса значений кнопку необходимо зажать на пять секунд, при этом авто должно стоять на месте.
12. Пробег, пройденный машиной. Сверху указывается общий километраж, а снизу — суточный.
13. Индикатор, свидетельствующий о необходимости диагностики двигателя. Когда включается зажигание, этот индикатор загорается всегда, он должен потухнуть после запуска мотора. Если же лампа продолжает гореть, это говорит о том, что с двигателем не все в порядке.
14. .
15. Часы, температура за бортом.
16. Значок заряда аккумулятора.
17. Символ активации ручного тормоза, всегда должен гореть красным цветом.
18. Лампочка, свидетельствующая о недостатке уровня моторной жидкости, всегда появляется при включении зажигания, а после запуска двигателя она должна погаснуть. Если лампочка продолжает гореть, это говорит о том, что в мотор нужно добавить масло.
19. Резервный индикатор (автор видео — Андрей Власов).

Электрическая схема ВАЗ-21214М 2011 года

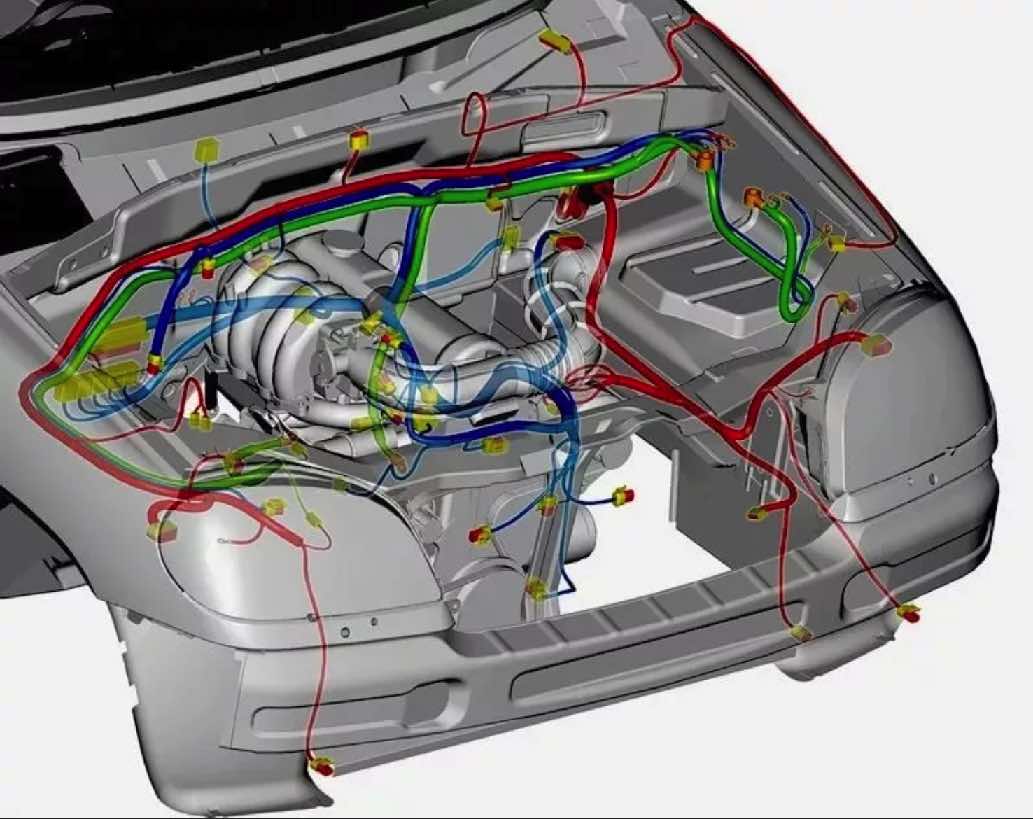

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

• 1 – фара правая;
• 2 – реле стартера;
• 3 – колодка жгута переднего к колодке жгута панели приборов;
• 4 – датчик температуры воздуха;
• 5 – датчик температуры охлаждающей жидкости;
• 6 – датчик контрольной лампы давления масла;
• 7 – сигнал звуковой ваз-21214;
• 8 – датчик уровня тормозной жидкости;
• 9 – фара левая;
• 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• правого;
• 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
• 12 – электродвигатель стеклоочистителя;
• 13 – колодки жгута переднего и провода соединительного стартера;
• 14 – стартер;
• 15 – батарея аккумуляторная;
• 16 – генератор;
• 17 – колодка жгута переднего и провода соединительного генератора;
• 18 – боковой указатель поворота правый;
• 19 – подфарник правый;
• 20 – электродвигатель омывателей;
• 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• левого;
• 22 – подфарник левый;
• 23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

• 1 – контроллер;
• 2 – колодка диагностики;
• 3 – датчик массового расхода воздуха;
• 4 – датчик температуры охлаждающей жидкости;
• 5 – датчик фаз;
• 6 – модуль электробензонасоса;
• 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
• 8 – катушки зажигания;
• 9 – свечи зажигания;
• 10 – педаль акселератора электронная;
• 11 – дроссельный патрубок с электроприводом;
• 12 – электровентилятор системы охлаждения двигателя правый;
• 13 – электровентилятор системы охлаждения двигателя левый;
• 14 – датчик детонации;
• 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 16 – форсунки ваз-21214;
• 17 – электромагнитный клапан продувки адсорбера;
• 18 – датчик кислорода управляющий;
• 19 – датчик кислорода диагностический;
• 20 – датчик положения коленчатого вала;
• 21 – блок управления АПС;
• 22 – индикатор состояния АПС;
• 23 – блок предохранителей ЭСУД;
• 24 – предохранитель цепи питания электробензонасоса;
• 25 – реле электробензонасоса;
• 26 – реле электровентилятора системы охлаждения двигателя левого;
• 27 – реле электровентилятора системы охлаждения двигателя правого;
• 28 – реле зажигания;
• 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
• приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

• 1 – реле дополнительное;
• 2 – реле-прерыватель указателей поворота;
• 3 – реле стеклоочистителя;
• 4 – выключатель зажигания;
• 5 – выключатель аварийной сигнализации;
• 6 – реостат;
• 7 – переключатель света фар и указателей поворота;
• 8 – переключатель очистителя и омывателя ветрового стекла;
• 9 – блок предохранителей основной;
• 10 – блок предохранителей дополнительный;
• 11 – комбинация приборов;
• 12 – выключатель наружного освещения;
• 13 – выключатель очистителя заднего стекла;
• 14 – выключатель обогрева заднего стекла;
• 15 – выключатель заднего противотуманного огня;
• 16 – переключатель электродвигателя отопителя;
• 17 – дополнительный резистор электродвигателя отопителя;
• 18 – электродвигатель отопителя;
• 19 – реле дальнего света фар;
• 20 – реле ближнего света фар;
• 21 – реле обогрева заднего стекла;
• 22 – реле заднего противотуманного огня;
• 23 – прикуриватель ваз-21214;
• 24 – датчик включения дифференциала;
• 25 – выключатель сигнала торможения;
• 26 – выключатель лампы света заднего хода;
• 27 – выключатель контрольной лампы ручного тормоза;
• 28 – осветитель;
• 29 – осветитель;
• 30 – колодка жгута панели приборов к жгуту переднему;
• 31 – колодка жгута панели приборов к радиоаппарату;
• 32 – колодка жгута панели приборов к жгуту системы зажигания;
• 33 – колодка жгута панели приборов к жгуту заднему;
• 34 – контрольная лампа включения дифференциала;
• 35 – контрольная лампа обогрева заднего стекла;
• 36 – выключатель сигнала положения педали сцепления;
• 37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

• 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
• 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
• 3 – включатель плафона освещения салона в стойке двери водителя;
• 4 – включатель плафона освещения салона в стойке двери пассажира;
• 5 – плафон освещения салона левый;
• 6 – плафон освещения салона правый;
• 7 – электрический бензонасос с датчиком указателя уровня топлива;
• 8 – элемент обогрева заднего стекла;
• 9 – дополнительный сигнал торможения;
• 10 – фонарь правый;
• 11 – фонарь левый ваз-21214;
• 12 – фонарь освещения номерного знака;
• 13 – фонарь освещения номерного знака;
• 14 – электродвигатель очистителя заднего стекла;
• 15 – электродвигатель омывателя заднего стекла.

Приборная панель ВАЗ 2121 «Нива»

ВАЗ 2121 «Нива» оснащен самой первой модификацией приборной панели 2121-5325120 (номер по каталогу). Ее характерными особенностями являются простая и удобная компоновка контрольно-измерительных устройств, угловатый корпус, безбликовая облицовка, хорошо просматриваемый из-за рулевого колеса приборный щиток.

Устройство щитка приборной консоли ВАЗ 2121 Нива

Основные контрольно-измерительные элементы и контрольные индикаторы приборного щитка ВАЗ 2121 – это:

спидометр, показывающий не только текущую скорость автомобиля, но и суточный, и общий пробег;

• тахометр – устройство, указывающее частоту вращения коленвала (желтая часть шкалы – режим повышенной частоты вращения коленвала, красная часть – критичный, небезопасный для двигателя режим);
• датчик давления масла в системе смазки двигателя и контрольная лампа нехватки давления в системе (вспыхивает красным светом при запуске двигателя, а затем погасает);
• датчик уровня топлива и лампа запаса топлива (оповещает водителя постоянным красным светом при остатке 4-5 литров горючего в бензобаке);
• датчик температуры жидкости в системе охлаждения двигателя (светлая часть шкалы – нормальный температурный режим, красная часть – перегрев двигателя, требующий проверки натяжения ремня привода генераторов и системы охлаждения);
• лампа уровня жидкости в резервуаре гидропривода тормозов (красный свет при включенном зажигании оповещает о падении уровня ниже предусмотренной нормы из-за расхода жидкости либо в результате повреждения системы);
• лампа сигнализации блокировки дифференциала в раздаточной коробке (горит оранжевым светом при включенном зажигании, когда рычаг установлен в режим блокировки дифференциала в раздатке);
• рукоятка сброса показателей счетчика суточного пробега.

Еще один важный индикатор, позволяющий водителю контролировать работоспособность генератора и АКБ – лампа заряда аккумулятора, находящаяся слева от приборного щитка. В нормальных условиях индикатор вспыхивает красным светом при включении двигателя, после чего погасает. Однако если он продолжает гореть при работающем двигателе, это указывает на поломки генератора либо об ослаблении натяжения ремня его привода.

Предохранители системы управления двигателем

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Цена

И самое главное – цена. Те, кто все-таки решит помять стоковую панель на «комфорт», придется отдать чуть более 7 тыс. рублей

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

Гудит мост ваз 2107 как устранить

Ваз 2112 16 клапанов рабочая температура

Порядок бронепроводов на ваз 2109

Как снять пружину на ваз 2107

Электросхема ваз 11113 ока с описанием

Расход бензина ваз 2115 инжектор, город, трасса, смешанный цикл

Как ставить помпу на ваз 2114. Замена своими руками

Возможные неисправности

Какие неисправности характерны для приборки:

1. Не работают лампочки. Если сразу отказала вся подсветка, вероятнее всего, проблема кроется в плохом питании. Если же не работают только несколько или одна лампа, то индикатор следует заменить на новый.
2. Не работает спидометр. Электронная проблема, решает путем демонтажа приборки и поиска плохого контакта или вышедшего из строя элемента платы. Аналогично решается проблема и поломки тахометра.
3. Механические повреждения приборки, обусловленные ударами и прочими воздействиями на нее. Если приборка перестала работать из-за этого, необходимо ее снимать и тестировать, чтобы определить вышедший из строя элемент.
4. Перелом проводов, эту неисправность также можно отнести к поломкам механического плана.
5. Новая приборка после подключения может не работать из-за неправильного подключения.
6. Окисление контактов на штекерах, из-за этого могут не работать датчики и контроллеры. Решается проблема путем зачистки контактов.

А еще интересно: Замена помпы нива шевроле, пошаговая инструкция (фото и видео).

Не работает приборка Шнивы: причины

Обычно это повреждение цепи питания модуля, попадание влаги/конденсата на плату или механическое повреждение, вызванное неправильным ремонтом.

Проблема проста при ее детальном изучении, и легко устраняется без помощи специалистов.

Не горит щиток

Если он просто погас (отказала подсветка), проверьте соответствующий предохранитель внутри монтажного блока. Далее нужно двигаться по проводам в сторону приборки. Здесь проверяется состояние контактных групп, наличие окислений на клеммах. Если подобные есть – проблемы следует устранить.

Моргает щиток Шнивы

Типичная проблема в машинах, которые эксплуатируются по пресеченной местности или разбитым дорогам. Симптомом неприятности является то, что приборка периодически гаснет во время движения или быстро моргает.

Проверяется проводка, соединительные клеммы на наличие возможных повреждений или расшатывания контактов.

Стрелки приборов Шнивы зависли

В подобно ситуации проверьте системы.

1. Предохранитель и силовые цепи магистрали подсветки салона. Конструкция сети выполнена так, что питание пересекается, что и вызывает проблемы.
2. Пропадает масса на связанных элементах бортовых цепей.

Приборная панель и ее замена на Ниве Шевроле

Узнать состояние всех узлов системы, а также контролировать давление масла, скорость, температуру охлаждающей жидкости и пробег помогает панель приборов Шевроле Нива.

Информация на ПП позволяет выявлять появившиеся неисправности в автомобиле, тем самым на раннем этапе можно устранить неисправность которая в будущем могла бы спровоцировать более серьезные поломки.

Описание и  место расположение

Приборная панель на Ниве достаточно удобная и информативная, находится она с водительской стороны над рулевой колонкой.  Такое расположение помогает водителю не отвлекаться во время поездки и следить за показаниями всех датчиков не поворачивая головы.

Давайте рассмотрим более подробней устройство щитка, а так же за что отвечает каждый прибор:

1. Датчик помогающий контролировать температуру хладагента. По мере того как нагревается двигатель начинает подниматься стрелка. Нужно следить за тем чтобы стрелка не пересекала красную зону, если это произошло значит двигатель перегрелся.
2. Тахометр, данный элемент измеряет обороты коленвала
3. Левый поворотник
4. Правый поворотник
5. Спидометр, информирует водителя о скорости движения. Он соединяется при помощи электрического привода с раздаточной коробкой
6. Показывает уровень бензина в баке
7. Отвечает за резерв топлива в баке, и активируется когда в нем остается около 6 литров
8. Габаритные огни
9. Отвечает за тормозную систему, и загорается в случае каких либо неисправностей
10. Дальний свет
11. Благодаря ей можно скинуть показания дневного пробега,  а так же переключатся на часы и температуру
12. Показывает  суточный пробег
13. Check Engine, он всегда загорается при включении зажигания, после чего должен сразу гаснуть если продолжает гореть то это предупреждает о том что имеются неисправности в двигателе.
14. Аварийная сигнализация
15. На этом экране можно увидеть время, и температуру
16. Предупреждает что АКБ не заряжается, это может быть связанно с тем что вышел из строя генератор или регулятор напряжение
17. Информирует о том что включён ручной тормоз
18. Индикатор который показывает что в двигателе низкое давление. Если после того как завели машину он не погас  и продолжает гореть, то это может говорить о том что в двигателе недостаточное количество масла или низкое давление.
19. Является резервным

Панель приборов на Нива Шевроле оборудована подсветкой и активируется когда включаются габаритные огни. А шесть лампочек распложённых в ней позволяют регулировать уровень яркости.

Важно знать что в случае поломки ПП отремонтировать ее нельзя, так как в продажу отдельные узлы не поставляются. Поэтому если из строя выходит какой либо узел заменить отдельно его не получится и придется покупать новую, исключением являются сигнальные лампы вот их поменять на новые можно

Неисправности

ПП представляет собой электронный узел поэтому может выйти из строя в случае короткого замыкания или обрыва цепи питания

Если вы столкнулись с одной из проблем то первым делом следует обратить внимание на то какие признаки появились при этом:

• Двигатель запускается и работает, при этом панель не подаёт признаков жизни. В этой ситуации возможно нет контакта на разъёмах устройств. Исправить это можно следующим способом, необходимо разъединить колодки и зачистить контакты, данная проблема может возникнуть при повышенном уровне влаги например зимой.
• Перестал работать тахометр и спидометр. Это может появится так же если произошёл обрыв в цепи питания или если появились неполадки связанные с работой датчика температуры и уровня топлива.
• Перестали гореть лампочки при этом все элементы работаю как положено, в этом случае возможно есть проблемы в проводах питания или в самих лампах

Разбор

Если нужно разобрать щиток приборов Шевроле Нива нужно проделать следующие действия:

1. Отверткой извлекаются две заглушки и выкручиваем саморезы, которые находятся одна справой стороны от аварийки а вторая в правом углу панели
2. Снимаем облицовку щитка с правой стороны, и демонтируем все разъёмы на кнопках управления. Лучше перед этим сфотографировать какой и куда подходит контакт
3. После этого отсоединяем облицовку уже с левой стороны и отсоединяем колодки со всех кнопок после чего полностью вынимаем облицовку
4. Откручиваем саморезы которые крепят панель и снимаем ее

Что касается изменений и новшеств ПП то совсем недавно был представлен новый дизайн автомобиля,  где была видно что установлена  новая панель приборов нива шевроле 2017.

Панель Приборов Ваз 21214

Не допускайте работу двигателя в красной зоне, а также работу двигателя с частотой менее 800 мин-1 при трогании и движении.

Рис. 14. Комбинация приборов

3 — контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении левого поворота.

4 — контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении правого поворота.

5 — спидометр.

6 — указатель уровня топлива.

8 — контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9 — контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

ВНИМАНИЕ!

При загорании контрольной лампы движение запрещено до устранения причин снижения уровня жидкости.

10 — контрольная лампа включения дальнего света фар.

Загорается синим светом при включении дальнего света фар.

Комбинация приборов

Органы управления и приборы

Панель приборов

1. Переключатель наружного освещения,
2. Рычаг переключателя указателей поворота и света фар,
3. Выключатель звуковых сигналов,
4. Комбинация приборов,
5. Рычаг переключателя стеклоочистителей и омывателей стекол,
6. Выключатель аварийной сигнализации,
7. Кнопочные выключатели,
8. Блок контрольных ламп,
9. Резерв,
10. Заглушка или подушка безопасности в зависимости от варианта исполнения,
11. Вещевой ящик,
12. Пульт управления системой вентиляции и отопления салона автомобиля,
13. Гнездо радиоаппаратуры (Предусмотрена установка радиоаппаратуры, соответствующей по габаритам и способу крепления международным стандартам ISO 7736, DIN 75500. Установка радиоаппаратуры должна производиться только у авторизованных дилеров).
14. Пепельница. При откидывании крышки на себя обеспечивается одновременный доступ к прикуривателю и к пепельнице. Для использования прикуривателя нажмите на кнопку патрона до его фиксированного положения. Примерно через 20 секунд патрон автоматически возвращается в исходное положение, готовый к применению. При включении наружного освещения включается подсветка прикуривателя,
15. Рычаг переключения передач,
16. Рычаг управления раздаточной коробкой,
17. Блок управления наружными зеркалами, в вариантном исполнении,
18. Выключатели обогрева передних сидений, в вариантном исполнении. Обогрев переднего сиденья включается нажатием на клавишу выключателя. О включенном обогреве предупреждает сигнализатор в самой клавише. Встроенный терморегулятор в автоматическом режиме поддерживает температуру элементов обогрева спинки и подушки сиденья в диапазоне от +25 до +31 °С. Повторным нажатием клавиши или при выключении зажигания обогрев сиденья отключается. Левая и правая клавиша включают соответственно обогрев сиденья водителя и переднего пассажира,
19. Пепельница для задних пассажиров. Чтобы воспользоваться пепельницей, потяните за верхний выступ на себя. Пружинный упор, предназначенный для гашения сигарет, удерживает пепельницу в открытом состоянии. Для очистки пепельницы выньте ее из гнезда, нажав на пружинный упор. В вариантном исполнении пепельница может не устанавливаться,
20. Рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку в торце рукоятки,
21. Ниша для мелких предметов,
22. Выдвижной подстаканник,
23. Педаль акселератора,
24. Выключатель зажигания,
25. Педаль тормоза,
26. Педаль сцепления,
27. Крышка монтажного блока,
28. Блок регуляторов,
29. Рычаг привода замка капота

Комбинация приборов

1. Указатель температуры охлаждающей жидкости.

Внимание: Переход стрелки в красную зону шкалы указывает на перегрев охлаждающей жидкости двигателя. В этом случае запрещается дальнейшее движение автомобиля

Автомобиль должен быть доставлен к официальному дилеру для определения и устранения причины перегрева охлаждающей жидкости.

2. Тахометр. Указывает частоту вращения коленчатого вала двигателя.

Внимание: Красная зона шкалы со штриховкой обозначает режим работы двигателя с повышенной частотой вращения коленчатого вала, сплошная красная зона шкалы – опасный для двигателя скоростной режим, превышать который запрещается. 3

Контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении сигнала левого поворота

3. Контрольная лампа включения указателей поворота по левому борту. Загорается зеленым мигающим светом при включении сигнала левого поворота.

4. Контрольная лампа включения указателей поворота по правому борту. Загорается зеленым мигающим светом при включении сигнала правого поворота.

5. Спидометр.

6. Указатель уровня топлива.

7. Контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось от 4 до 6,5 л бензина.

8. Контрольная лампа включения габаритного света. Загорается зеленым светом при включении наружного освещения.

9. Контрольная лампа аварийного состояния рабочей тормозной системы. Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», а также в момент включения стартера для контроля исправности самой лампы.

Внимание: Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе аварийного состояния рабочей тормозной системы. 10

Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар

10. Контрольная лампа включения дальнего света фар. Загорается синим светом при включении дальнего света фар.
