Проверка на неисправности и замена лямбда-зонда (датчик кислорода) самостоятельно

Методы диагностики

Диагностику датчиков желательно проводить каждые 10000 км пробега автомобиля либо при первых признаках неисправности зонда, которые описаны ниже.

Мультиметром

Очень часто причиной нерабочего состояния кислородного зонда является повреждение спирали нагревателя либо контакта с нагревателем. Так ли это, легко проверить мультиметром, переключив его в режим работы омметра. Обычно 3 и 4 контакт (в 4-х проводном датчике) подходят к нагревательному элементу. Значение сопротивления должно быть в пределах 4,5 – 5,5 Ом. Если показания превышают данное значение, то зонд требует замены, так как нагревательный элемент вышел из строя.

Для проверки сигнала, поступающего на электронный блок, нужно завести автомобиль, нажать на педаль газа, чтобы подержать двигатель в высокооборотном режиме в течение некоторого времени. Сигнальный провод зонда (обычно черный) подключаем к плюсовому щупу мультиметра, а минусовой щуп, соединяем с «землей», переключаем прибор в режим вольтметра (2000 мВ). При удержании педали газа и резком отпускании, показания прибора должны быть в пределах от 1000 мВ до 100 мВ. Если показания остаются неизменными в пределах 400 – 500 мВ при манипуляции с педалью газа, то зонд неисправен.

Осциллографом

Качество проверки осциллографом проявляется в возможности узнать временной промежуток изменения сигнала выходного напряжения. Для проверки необходимо подсоединить осциллограф к проводу, дающему сигнал на электронный блок (черному). Далее нужно завести двигатель и подождать прогрева до 70˚С. По мере прогрева датчика до 400˚С, прибор начнет показывать волнообразный график. При работе двигателя на оборотах около 3000, прибор должен показывать ровный волнообразный график с нижним пределом уровня сигнала (не менее 0,1 В) и высоким (не более 0,8 — 1 В).

Если на экране прочерчивается график в крайних (верхней или нижней) точках, а также в положении около 0,6 В при максимальной работе двигателя, то λ – зонд неисправен.

Характеристики кислородного датчика

Все знают, что инжекторный двигатель является более экономичным и безопасным (с экологической точки зрения), чем карбюраторный мотор. Это становится возможным благодаря полному контролю за подачей топливной смеси и воздуха. Этот контроль осуществляется несколькими датчиками, которые обеспечивают проверку основных рабочих параметров и направляют эти данные электронному блоку. После их анализа производится корректировка работы системы в целом.

Кислородный датчик

Контроллеры, для получения полной информации центральным блоком, установлены не только на впускной системе (определение количества топлива/воздуха), но и на выпуске.

Его название – лямбда зонд (кислородный датчик). И это один из важнейших участников системы.

Предназначение и основные функции

Датчик кислорода — это датчик сопротивления, который располагается около катализатора, на коллекторе впуска. Параметры, передаваемые этим датчиком, также передаются на управляющий блок, где проходят обработку, а затем используются в поддержании соответствующего состава топливно-воздушной смеси (ТВС). Лямбда зондом отправляются сигналы на электронный блок в случае, если в камеру двигателя поступает переобогощенная или обедненная рабочая смесь. На основании этих данных управляющий блок корректирует поступление воздуха и горючего для образования «правильной» смеси.

Принцип работы и устройство регулятора кислорода

Давайте разберем, как устроен лямбда зонд. В конструкции каждого универсального лямбда зонда имеются следующие элементы:

1. Металлический корпус универсального контроллера со специальным отверстием для обеспечения вентиляции датчика. Кроме отверстия на корпусе имеется резьба, при помощи которой датчик ставится в соответствующее место.
2. Резиновый уплотнитель, отвечающий за герметичность конструкции.
3. Изолятор, который всегда изготавливается из керамики.
4. Наконечник (также выполненный из керамических материалов).
5. Несколько контактов, подключающих контроллер к основной сети.
6. Щиток защиты, имеющий выпускное отверстие для отхода отработанного газа.
7. Нагревающий элемент датчика.
8. Вмонтированная в индивидуальный резервуар спираль.

Устройство кислородного датчика Любое устройство (1-й и 2-й кислородный регулятор), выполняется из материалов, имеющих высокие свойства термостойкости. Это имеет огромное значение, ведь датчик постоянно работает при повышенных температурах. Элемент можно отнести к одному из типов — их отличие состоит в числе контактов (от одно- до четырехпроводных).

Как уже было отмечено ранее, диагностический регулятор содержания кислорода применяется для поддержания корректного расчёта требуемого объема топлива для установления количества воздуха, поступающего в цилиндры. Датчиком кислорода рассчитываются данные показатели соответственно с показателями экономии и экологии. Это тоже имеет значение, ведь в последнее время к средствам транспорта предъявлены очень строгие требования в вопросах безопасности экологии.

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
7. При функционировании двигателя на любых оборотах могут появляться хлопки.
8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

1. На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

1. Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
2. Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
3. Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
4. Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
5. Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
6. Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Обманка лямбда зонда купить в Москве

Кислородный датчик, или как его еще называют – лямбда зонд, является важным элементом выхлопной системы автомобиля, изготовленного в соответствии со стандартами EURO-4 и выше. Это небольшой датчик (как правило, устанавливается 2 и больше лямбда зондов), который анализирует отработанные газы, проходящие по выхлопной системе, и определяет содержание в них O2. Использование лямбда зонда позволяет контролировать и снижать выбросы токсичных веществ в атмосферу.

Если неисправен катализатор, на электронный блок управления не поступает информация о нормальном содержании О2 в выхлопных газах, бортовой компьютер переводит работу двигателя в аварийный режим. На панели автомобиля загорается индикатор Check Engine. Это первый признак поломки катализатора.

Неисправность катализатора грозит не только индикацией Check Engine, но и другими негативными последствиями:

• ухудшается динамика разгона;
• увеличивается расход топлива;
• падает мощность двигателя;
• двигатель работает нестабильно, глохнет на холостых оборотах.

Чтобы силовой агрегат не переходил в аварийный режим, а индикатор не сигнализировал о поломке, необходимо перехитрить ЭБУ. Для этого используют специальную обманку (эмулятор лямбда зонда).

Электронная обманка – это компактное, высокотехнологичное устройство, которое меняет параметры выходного сигнала кислородного датчика. Она размещается между датчиком и электронным блоком управления и обеспечивает корректную работу системы управления двигателем.

При этом важно понимать, что эмулятор не просто устраняет ошибки самодиагностики. Это сложное устройство на базе микропроцессора, которое обрабатывает информацию, полученную с лямбда зонда, анализирует ситуацию и отправляет на ЭБУ данные о полностью рабочем катализаторе

Такие устройства стоят дороже, чем простые механические обманки, но они намного эффективнее и долговечнее. Механическая обманка со временем перестает работать корректно. Электронный эмулятор позволит раз и надолго убрать ошибки ЭБУ, связанные с поломкой катализатора.

Установка обманки вместо катализатора

Установка эмулятора лямбда зонда позволяет решить проблему неисправного катализатора. Но чтобы не навредить двигателю, необходимо использовать качественную, надежную обманку и правильно ее установить. Доверять в этом вопросе «гаражным мастерам не рекомендуется», так как непрофессиональное вмешательство может привести к негативным последствиям.

Наша компания является разработчиком уникального электронного эмулятора.  Мы поставляем эмуляторы собственного производства, которые корректно и эффективно работают на всех современных марках авто. Обращаясь к надежной, проверенной компании, вы не только раз и навсегда забудете о проблемах, связанных с поломкой катализатора, но и можете быть уверены в надежной и долгой работе обманки.

Мы отправляем нашу продукцию в любой регион России и страны СНГ. Наши эмуляторы поставляются в полном комплекте, вам нужно только подключить провода. Чтобы получить дополнительную информацию, заполните форму на сайте или перезвоните нам.

Преимущества работы с нами и нашим устройством:

бесплатная техническая поддержка напрямую от разработчика (в любой момент в рабочее время вы можете позвонить по телефону 8 (915) 366-15-87 и получить консультацию, оказывает её специализированная техническая поддержка — никаких менеджеров и прочих некомпетентных прослоек)
простая установка (приходит полный комплект — остается только подключить провода)
существенная скидка для корпоративных клиентов (в зависимости от объемов)
отсутствие возвратов (за 5 лет — 0 возвратов)
заводское изготовление, (за 5 лет — ни одного отказа ни одного устройства)
отправляем в регионы и страны бывшего СССР компаниями Pony Express, EMS, Почта России; также возможен самовывоз
возможен безналичный расчет

Наименование	Стоимость (руб)
Диагностика выхлопной системы	бесплатно (в случае посл. ремонта)
Обманка лямбда-зонда (эмулятор) «АИС»	2500
Замена лямбда-зонда (работа)	800
Замена катализатора под днищем (работа)	от 2000
Замена катализатора под днищем (у коллектора)	от 4000
Замена катализатора на пламегаситель под днищем (запчасти + работа)	от 3800
Замена катализатора на пламегаситель у коллектора (запчасти + работа)	от 4500
Замена гофры глушителя (работа + запчасти)	от 2500
Замена резонатора, заднего глушителя (работа)	от 400
Установка эмулятора (обманки) лямбда-зонда (эмулятор+работа)	от 6600 6000
Установка прямоточной выхлопной системы (работа)	от 1800

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Проверка исправности лямба-зонда

Для проверки работоспособности датчика кислорода следует визуально оценить его состояние, а также замерить напряжение, генерируемое регулятором при различных оборотах двигателя.

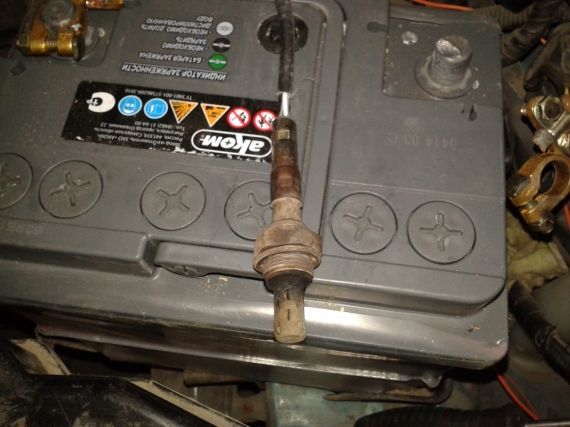

Визуальный осмотр

При проверке лямбда-зонда следует оценить целостность корпуса прибора и соединительных проводов, а также состояние разъемов для подключения.

Наличие на датчике следов сажи свидетельствует о выходе из строя нагревателя лямбда-зонда и избыточном обогащении топливной смеси. Это приводит к искажению показаний контрольного прибора.

Блестящий налет на рабочей части кислородного регулятора означает сверхдопустимое содержание свинца в используемом топливе. Следует задуматься о смене заправочной станции, иначе в ближайшем времени понадобится замена катализатора.

Серые или грязно-белые отложения на корпусе лямбда-зонда появляются при использовании моторного масла неподходящего типа, а также после неправильного применения различных топливных присадок.

Проверка датчика мультиметром

Для проверки лямба-зонда мультиметр требуется переключить в режим измерения напряжения. Минусовой щуп крепится к корпусу двигателя, а положительный щуп подключается к сигнальному проводу кислородного регулятора. Проверка выполняется на заведенном и прогретом до рабочей температуры моторе.

При работе двигателя в режиме от 3500 до 3000 оборотов в минуту (по тахометру) исправный датчик кислорода должен срабатывать каждую секунду и генерировать напряжение 0,2–1 вольт. При имитации изменения насыщенности топливно-воздушной смеси показания мультиметра должны резко возрастать. При закрытии дроссельной заслонки напряжение на датчике должно стремиться к нулю.

Примечание! Изменение состава смеси при проверке можно имитировать впрыском во впускной коллектор небольшого количества бензина или снятием шланга с регулятора давления топлива.

Если при всех манипуляциях напряжение на датчике устойчиво составляет 0,45 вольта, лямбда-зонд неисправен.

Порядок проверки регулятора кислорода с помощью мультиметра представлен в следующем видеоролике:

Проверка лямбда-зонда осциллографом

Осциллограф позволяет не только проверить исправность регулятора, но и оценить по амплитудным характеристикам изношенность рабочего регулятора, которая приводит к ухудшению работы мотора, но не выявляется электронным блоком управления автомобиля.

Проверка выполняется при прогретом двигателе на холостых оборотах. Нормально работающий лямбда-зонд в таких условиях показывает синусоидальную диаграмму напряжения с постоянным шагом в пределах 0,1–0,8 вольта.

Для датчика кислорода, находящегося на грани неисправности, при проверке характеры падения амплитуды сигнала до нуля. Такой режим работы регулятора в большинстве случаев определяется бортовой электроникой автомобиля, и на приборной панели загорается контрольная пиктограмма CHECK ENGINE.

Однако осциллограф помогает диагностировать неисправности лямбда-зонда, которые  не видны для систем самодиагностики автомобиля. К таким случаям относится «застывание» контрольного сигнала без выхода значений напряжения за границы рабочего диапазона. По факту датчик функционирует некорректно, однако ЭБУ продолжает учитывать его показания при управлении системой впрыска.

Проверка датчика с помощью ELM327 адаптера

Проверку работоспособности лямбда-регулятора своими руками можно провести с помощью универсального диагностического сканера ELM327 USB OBD II. Данный адаптер совместим с большинством современных европейских, американских и азиатских автомобилей.

Примечание! ELM327 подходит для диагностики автомобилей ВАЗ с прошивками ЭБУ BOSCH 7.9.7 и ME73, а также для проверки инжекторных автомобилей ГАЗ.

Прибор считывает показания через диагностический разъем автомобиля и выводит результат на экран ноутбука или планшета с предварительно установленным программным обеспечением (например, утилитой Torque Pro).

Наглядность графической информации аналогична осциллографу, а удобный пользовательский интерфейс не требует специальных навыков по работе с диагностическим оборудованием.

Принцип работы с ELM327 адаптером представлен на следующем видео:

• Когда нужно менять задние колодки на Ларгусе
• Как подготовить и покрасить авто в домашних условиях
• Как поменять топливный фильтр на Калине
• Какой герметик лучше всего подходит для двигателя

Статьи по теме

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Конструкция и принцип работы кислородного датчика

Конструкция кислородного датчика

Существует несколько видов лямбда-зондов, применяемых на современных автомобилях. Рассмотрим конструкцию и принцип работы наиболее популярного из них – датчика кислорода на основе диоксида циркония (ZrO2). Датчик состоит из следующих основных элементов:

• Наружный электрод – осуществляет контакт с выхлопными газами.
• Внутренний электрод – контактирует с атмосферой.
• Нагревательный элемент – используется для подогрева кислородного датчика и более быстрого вывода его на рабочую температуру (около 300 °C).
• Твердый электролит – расположен между двумя электродами (диоксид циркония).
• Корпус.
• Защитный кожух наконечника – имеет специальные отверстия (перфорацию) для проникновения отработавших газов.

Устройство наконечника лямбда-зонда

Внешний и внутренний электроды покрыты платиновым напылением. Принцип работы такого лямбда зонда основан на возникновении разности потенциалов между слоями платины (электроды), которые чувствительны к кислороду. Она возникает при нагревании электролита, когда через него происходит движение ионов кислорода от атмосферного воздуха и выхлопных газов. Напряжение, возникающее на электродах датчика, зависит от концентрации кислорода в отработавших газах. Чем она выше, тем ниже напряжение. Диапазон напряжений сигнала кислородного датчика находится в пределах от 100 до 900 мВ. Сигнал имеет синусоидальную форму, у которой выделяются три области: от 100 до 450 мВ – бедная смесь, от 450 до 900 мВ – богатая смесь, значение 450 мВ соответствует стехиометрическому составу топливовоздушной смеси.

Как проверить лямбда-зонд на предмет неисправностей

Проверять исправность лямбда-зонда рекомендуется каждые 10 000 км пробега, причем делать это надо даже в том случае, если никаких проблем в работе датчика не наблюдается.

Первым этапом диагностики должна быть проверка надежности соединения клеммы с датчиком и последующий осмотр лямбды на предмет наличия внешних деформаций. После этих действий необходимо выкрутить лямбда-зонд из коллектора и осмотреть защитный кожух (в случае необходимости следует очистить накопившиеся отложения).

1. Визуальная проверка трубки зонда.

Если в ходе осмотра на защитной трубке датчика кислорода обнаружены следы сажи белого, серого или серебристого оттенка, лямбда-зонд подлежит замене.

2. Как проверить лямбда-зонд мультиметром (тестером).

Использование мультиметра позволяет проверить:

• наличие напряжения в нагревательной цепи;
• «опорное» напряжение;
• состояние нагревателя;
• сигнал датчика.

Работа с мультиметром или вольтметром осуществляется согласно нижеописанному алгоритму:

• не снимая разъем с датчика, включаем двигатель;
• щупы прикрепляем к цепи подогрева.

Показания устройства должны соответствовать напряжению на аккумуляторе – 12 В.

«Плюс» передается на датчик от аккумулятора через предохранитель. Если показания отсутствуют, значит, проблему следует искать в этой цепи.

«Минус» передается на датчик от блока управления. Соответственно, отсутствие показаний связано с проблемами цепи «лямбда-зонд – ЭБУ».

Этими же аппаратами можно измерить опорное напряжение. Примерный алгоритм:

• Заводим двигатель.
• Измеряем напряжение между сигнальным проводом и массой.
• Показания прибора должны остановиться на отметке 0,45 В.

В целях диагностики нагревателя мультиметр выставляют в режим омметра. Этапы проверки:

• Снимаем разъем.
• Замеряем сопротивление между контактами нагревателя.
• Разные датчики могут показывать различные сведения, нормальными показаниями при этом считаются цифры в пределах 2–10 Ом.

Обратите внимание! При отсутствии сопротивления можно говорить о возможных разрывах в цепи нагревателя.

Вольтметр или мультиметр также применяют в целях проверки сигнала датчика. Необходимые действия:

• Включаем зажигание.
• Прогреваем двигатель до рабочей температуры.
• Соединяем щупы устройства с сигнальным проводом и проводом массы.
• Увеличиваем количество оборотов мотора до 3 000 в минуту.
• Отслеживаем колебания напряжения (скачки от 0,1 В до 0,9 В считаются нормой).

Если на каком-либо этапе проверки лямбда-зонда показатели датчика выходят за рамки указанных пределов, его необходимо менять на новый.

3. Проверка осциллографом.

Основное достоинство проверки осциллографом заключается в возможности определения времени между однообразными изменениями выходного напряжения. Оно не должно превышать 120 мс.

Пошаговый алгоритм:

• Соединяем щуп устройства с сигнальным проводом.
• Прогреваем двигатель до рабочей температуры.
• Увеличиваем количество оборотов до 2 600.
• Изучаем данные измерительного прибора и устанавливаем работоспособность кислородного датчика.

Стоит отметить, что именно осциллограф позволяет выявить максимальное количество недостатков, связанных с работой лямбда-зонда.

Правильно заменить вышедшее из строя устройство на новое можно, посмотрев видео-фрагмент:

Инструкция по установке универсального датчика кислорода

Инструкция по установке универсального датчика кислорода

Установка должна производиться только квалифицированным специалистом в специализированной ремонтной мастерской! Инструкция приведена только в ознакомительных целях.

Пожалуйста, внимательно прочитайте эту инструкцию перед снятием кислородного датчика с вашего автомобиля

ИНСТРУКЦИЯ ПО УСТАНОВКЕ: (смотрите иллюстрации)

Установка должна производиться только квалифицированным специалистом в специализированной ремонтной мастерской! Инструкция приведена только в ознакомительных целях.

ШАГ 1. Запомните, как проложена проводка установленного датчика. Таким же образом нужно будет проложить позже проводку универсального датчика. Отсоедините штекер старого датчика от электроники автомобиля (не размыкайте и не перерезайте проводку самого датчика). Демонтируйте старый датчик соответствующим инструментом. ШАГ 2. Сравните старый датчик с универсальным датчиком. Проводка универсального датчика должна быть как мин. 40мм короче проводки старого датчика. При необходимостисоответственно укоротите проводку универсального датчика.
ШАГ 3. Теперь укоротите проводку универсального датчика таким образом, чтобы каждый отдельный провод был короче предыдущего на 40мм, начиная с любого провода. ШАГ 4. Теперь укоротите проводку от разъема старого датчика. ШАГ 5. После этого наденьте на каждый отдельный провод спец. изоляционную трубку, прилагаемую к комплекту универсального датчика. ШАГ 6. На каждый отдельный провод наденьте водозащитную изоляцию

Обратите внимание на то, что широкий конец водозащитной изоляции показывает на конец провода (место соединение). ШАГ 7

С помощью подходящего инструмента (изоляционные кусачки) снимите 8мм изоляции с каждого конца провода. Теперь наденьте на провода универсального датчика контактное соединение и с помощью соответствующего инструмента сожмите конструкцию. Следите за тем, чтобы не торчали неизолированные провода, и соединение было безупречно. ШАГ 8. Еще раз обратите внимание на таблицу соответствия проводки и убедитесь, что провода подобраны правильно. Теперь соедините провода старого датчика с проводкой универсального датчика, надев на провода контактное соединение. И здесь убедитесь в том, чтобы не торчали неизолированные части проводки, и сожмите соединение соответственно. Для упрощения процесса мы рекомендуем начинать с самого короткого провода универсального датчика. ШАГ 9. Подвиньте водозащитную изоляцию к крепежному соединению с двух концов проводки. После этого наденьте специальную изоляционную трубку на контактное соединение так, чтобы трубка полностью закрывало соединение и водозащитную изоляцию. ШАГ 10. Используйте фен с горячим воздухом для закрепления изоляционной трубки посередине над контактным соединением. Для того, чтобы обеспечить должную гидроизоляцию проводки, водозащитная изоляция должна находится внутри изоляционной трубки. ШАГ 11. Снимите защитный колпачок универсального датчика и монтируйте датчик. Используйте усилие: М18 = 35-58 Нм Проводка датчика должна быть проложена так же, как была проложена старая проводка. Оригинальные крепежи должны быть зафиксированы. Избегайте прикосновения проводки с горячими частями автомобиля (Коллектор, нейтрализатор). Если необходимо, используйте крепежи для прикрепления проводов друг к другу.

Таблица соответствия проводки
Производитель датчика	Нагревательный провод (х2) (только на 3-4 контактных датчиках)	Сигнальный провод	Массовый провод (только на 2,4 контактных датчиках)
УНИВЕРСАЛЬНЫЙ	Белый	Черный	Серый
Марка I	Черный	Белый	Зеленый
Марка II	Черный	Синий	Белый
Марка III	Темно-коричневый	Фиолетовый	Светло-коричневый
Марка IV	Белый	Черный	Серый

Чем чревата несвоевременная замена датчика кислорода

Кислородный датчик осуществляет оценку уровня свободного кислорода, остающегося в выхлопных газах. На основе этого ЭБУ автомобиля принимает решение о регулировании подачи топлива для создания оптимальной смеси для работы ДВС. При выходе «лямбды» из строя электронный блок управления начинает работать по усредненным параметрам, записанным в память. А это значит, что смесь, поступающая в цилиндры, не является оптимальной.

Видео инструкция

Купить универсальные лямбдя зонды в разделе нашего магазина Лямбда зонды

Назад
