Подключение цз по схеме

1-ый тип: центральный замок, управляемый отрицательным импульсом

Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком). При попадании на нужный провод двери закроются или откроются. Вот они — нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери. Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.

Особенности подключения системы к замку с переменной полярностью

В этом случае автосигнализация должна подключаться прямо к силовым автомобильным проводам, которые ищутся опять же таки пробником. Сначала с его помощью находят минусовой силовой провод (прибор следует подключать к плюсу, а затем нажимать на соответствующую кнопку на сигнализации, определяя требуемый провод). Аналогичным образом ищут и другой провод (силовой).

После этого потребуется разрезать выявленные силовые провода, приобрести два реле, если речь идет об автосигнализации с выходами слаботочного типа, и осуществить подключение по далее приведенной схеме:

• общие контакты – к исходящим от водительских дверей проводам;
• нормально-замкнутые контакты – к тем проводкам, которые идут к кнопке замка либо к блоку ЦЗ;
• нормально-разомкнутые контакты – к «плюсу».

Вы успешно завершили процедуру подключения сигнализации к центральному замку!

Главная →

Устройство → Кузов →

Основные компоненты

Центральный замок (ВАЗ-2110) имеет в своей конструкции такие компоненты:

1. Полупроводниковый блок управления электроприводами.
2. В качестве исполнительных механизмов выступают моторедукторы (всего их 4 – на каждый замок по одному, но если имеется привод на отпирание багажника, то пять). Это небольшие электродвигатели, на роторах которых находятся редукторы.
3. Концевой выключатель, позволяющий определять состояние замка (установлен в моторедукторе, смонтированном в водительской двери).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании/запирании водительской двери.
2. При постановке автосигнализации на охрану и снятии с нее. При условии, что произведено подключение блоков управления сигнализации и центрального замка.
3. При наличии функции дистанционного управления ЦЗ с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Схема для Mongoose 3D

Обращаем внимание на то, как должен вести себя микропереключатель:

1. Когда «заперто» полностью, массы на проводе нет;
2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

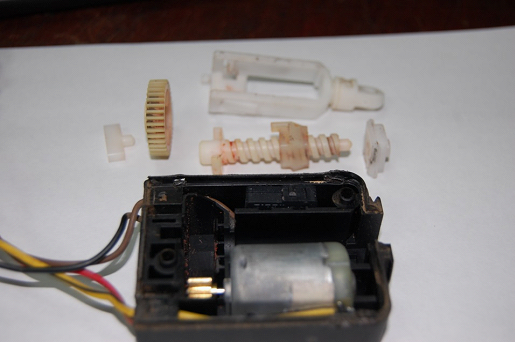

Актуатор с микропереключателем, устройство

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Скриншот руководства Mongoose 3D

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам

И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

Рекомендации для обоих случаев

Прежде всего, заметим, что подключив реле к силовой проводке, нельзя делать управляющий импульс слишком длительным. Выставив значение больше секунды, можно сжечь актуаторы. Тут речь шла о программировании, а сейчас поговорим об электрической части. Как известно, перед монтажом нужно открыть капот и отключить минусовую клемму.

Клемма отрицательной полярности, АКБ

Пренебрегать этим советом нельзя в любом случае.

Что касается монтажа, будет лучше, если отводы силовых проводов выполнит автоэлектрик. С сигнальной проводкой всё обстоит проще, но правила будут одинаковыми в каждом случае:

• Нельзя, чтобы шнур касался изоляцией металлических частей. Если касание имеет место, используют дополнительную защиту. Например, подойдёт термостойкая трубка, одеваемая поверх изоленты;
• Любые силовые кабели лучше соединять при помощи скрутки. Каждое место скрутки тщательно изолируют.
• Сечение проводов, пропускающих значительную силу тока, должно быть достаточным, чтобы проводник не грелся. Именно так можно обезопасить себя от непредвиденных последствий.

Последний совет относится к силовой проводке. А умение делать скрутку – это целое искусство.

Скрутка двух многожильных проводов

Научиться этому искусству за один день нельзя.

Подключая любое оборудование, нужно стремиться вносить как можно меньше изменений в штатную проводку.

Должна остаться возможность сделать следующее: вернуть всё, как было. Иногда случается, что один или несколько параметров сигналки не принимает значение, которое подходит для авто. И тогда, сигнализацию меняют либо отказываются от её использования в принципе. Это нужно учесть.

Контакты электрического реле

Чтобы установить автосигнализацию и подключить ее, достаточно использовать штатные элементы и модули. Среди них может присутствовать реле, для подключения которого достаточно изучить базовую инструкцию. Можно установить сигнализацию на автомобиль, подключить ее по «базовой» схеме, а затем дополнить набор функций, подсоединив еще несколько реле. Тогда один из выводов обмотки (контакт 86 либо 85) соединяют с выходом сигналки, а на второй вывод подают напряжение питания.

Обозначения выводов реле

При отсутствии тока в обмотке контакт 87A замкнут с «общим» (с 30-м). При срабатывании замыкаются два других контакта (30-87). Для подключения реле, если им управляет электроника, между клеммами 85-86 устанавливают диод. Многие знают, как выполняется установка сигнализации, но почему-то забывают об использовании блокирующих диодов.

Диод не проводит ток при срабатывании реле. Схема будет следующей: «+12В» подается на катод. Пользуйтесь этой информацией, и выполняя ремонт.

Набор, предлагаемый с установкой

Для сигналки или для иммобилайзера класса Premium не ищите документацию в Интернете. Считается, что ни ремонт, ни монтаж таких систем своими руками никто выполнять не будет.

С чем придется иметь дело

Часто изготовитель сам предоставляет сведения, необходимые для того, чтобы установка автосигнализации была выполнена. Лучше, когда предоставляется файл, содержащий фотоотчет и схему. Но так бывает не всегда:

• Иногда приводят список, где перечислены точки подключения проводов сигналки. Наличие таких списков говорит о том, что выполнять монтаж можно и нужно, в том числе, своими руками.
• Если в руководстве присутствует универсальная схема, это уже неплохо.
• Такой бренд, как Starline, приводит схему и фотоотчет по установке. Конечно, любой фотоотчет относится к определенной модели авто. И для большинства моделей подобные руководства есть.

Есть схемы, которые относятся к авто определенного бренда. Лучше ими и пользоваться:

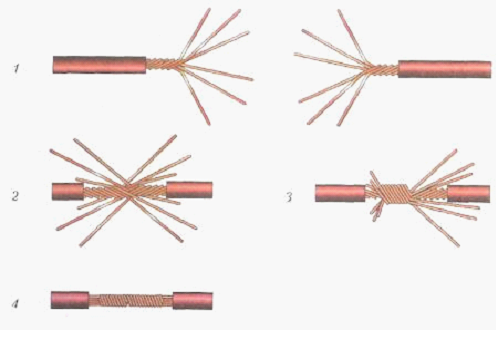

Сложная скрутка

Нужно получить несколько «кос», для чего руками разделяют жилы на сегменты. Фотоотчет, приведенный выше, иллюстрирует только принцип: на практике используют небольшое число сегментов (3-5).

Часто в разрыв кабеля требуется включать диод. Для силовой проводки подходят «обычные» диоды, но в сигнальную цепь устанавливают диоды Шоттки. Обоснование:

• Своими внутренними сопротивлениями PN-переход вызывает падение напряжения (до 0,5 В);
• Элементы с PN-переходами можно не подключать вообще, но тогда стоимость установки автосигнализации заметно вырастет (сборка Шоттки на 10А стоит 50 рублей).

Поговорим о монтаже реле. Для подключения этих элементов можно использовать «сокет». Но часто для повышения надежности провод приматывают к лепесткам руками:

Выполнение монтажа реле

Наш фотоотчет поясняет смысл сказанного.

Программирование

Установка автосигнализации – первый и не самый сложный этап по созданию систем охраны. За ним следует программирование. Подключения, сделанные своими руками, могут быть выполнены без ошибок. Но затем выясняется, что сигналка не воспринимает команд, подаваемых ей поворотом ключа. Так бывает, если в качестве руководства используют фотоотчет, публикуемый автовладельцами.

Для программирования иммобилайзера, установленного в авто, должен быть исправен концевик, нажатие которого отслеживается. А для сигналок роль концевика выполняет контакт «15».

В стоимость установки автосигнализации включается и стоимость настройки. Так что, выполнять ее программирование придется. Если точки подключения к модулю замка не использовались, поступают так: в обход цепи, указанной на стандартной схеме и проходящей через клемму «15», подключают провод с тумблером. Рычажок затем «перекидывают» руками, чтобы эмулировать повороты ключа.

Эмуляция контакта «15»

Все же, лучше не дополнять штатные схемы своими изобретениями в виде тумблеров. Их наличие может привести к необходимости ремонта.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Схема соединений БУ ЦЗ

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Стандартное подключение к ЦЗ

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Подключение к управляющим входам

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Вход IN1 настраивают программно

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Схема 3, самая сложная

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца

Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

БУ ЦЗ, печатная плата

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Печатный монтаж БУ ЦЗ

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

Режим для проверки полупроводников

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Две детали нужно заменить

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

1. Номинальное напряжение должно быть 16 Вольт или больше.
2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

Схема подключения БУ «Гранта»

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.

Два разных варианта подключения

Желательно, чтобы основной блок обладал сигнальными выходами положительной полярности. Мы подключим их к выводам «4» и «17» разъёма блока ZKE, который, собственно, управляет ЦЗ в авто рассматриваемой модели. 17-й вывод – это «запирание». Продолжительность импульса на данном проводе должна быть 20-30 секунд, иначе доводчик стёкол не срабатывает. А на 4-й вывод можно подавать более короткий импульс (замки успевают открыться за 0,8-1 с).

Блок ZKE, BMW E36

Уточним, что нас интересует именно жёлтый разъём. Найдите в нём требуемые провода:

• 17-й контакт – бело/красно/жёлтый шнур;
• 4-й – сине/красно/жёлтый шнур.

Если даже провод отсутствует – не беда, главное, есть контакты в разъёме (этого достаточно). Предположим, блок сигнализации не наделён сигнальными выводами положительной полярности. Тогда разъём блока ZKE вам не понадобится вовсе, а подключение в этом случае осуществляют к силовым проводам (шлейф над динамиком в крыле).

Жгут, содержащий провода ЦЗ

Это мнение – абсолютно ошибочно. Либо вы используете сигнальные провода, либо силовые (но тогда их нельзя подключать к блоку ZKE напрямую). Кто подключит силовую проводку к сигнальным выводам, пусть даже через реле, может пенять на себя. Такой вариант является недопустимым.

Покупка и установка центрального замка

Самый простой способ сделать эксплуатацию вашего автомобиля более комфортной и безопасной – установка центрального замка. Для этого покупаем необходимый для нас комплект. В нашем примере рассмотрим установку универсального набора, в который должны входить:

• Центральный блок управления;
• Набор из четырех маленьких двигателей;
• Достаточное количество проводов для подключения электрики;
• Планки, шурупы и предохранители;
• Два брелока.

Набор центрального замка

Также заранее готовим инструменты, необходимые нам в работе. Нам понадобятся: отвертка, ножик, дрель, защита для проводов, ключи и молоток.

Установка центрального замка

Для начала определяем место, где будет находиться наш блок управления. Варианты различны, все зависит от модели вашего авто: будь то левый угол водительской двери, промежуток между бардачком и полкой, если таковой имеется, или глубоко под торпедой.

Монтаж блока управления

Главное, не забывать о том, что вам придется дотянуть до него провода, а их длины должно хватить.

Далее монтируем моторчики на двери вашего авто. Движок с четырьмя выводами устанавливается на дверь водителя. И переходим к проводке. Все провода необходимо защитить гофрированной трубкой. Это обезопасит электрику от перетирания и воздействия внешних факторов. Справившись с проводами, выполняем проверку и переходим к установке сигнализации.

Монтируем блок сигнализации

Первым делом необходимо установить основной блок. Главная проблема для многих — куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков — их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.

Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой — там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.

Разновидности блоков управления ЦЗ

Центральным замком управляет единый блок, который находится под торпедо. Его местоположением может быть и дверь водителя, но суть не в этом. К БУ ЦЗ подводится шлейф, в котором есть управляющие провода. В предельном случае, число этих проводов равно одному (так делают Volkswagen, Mercedes, Mazda и несколько других брендов). Как управлять состоянием ЦЗ, используя один контакт, если управляющих сигналов должно быть три: «открыть», «закрыть», «не делать ничего»? Ответ на вопрос существует, притом в нескольких вариантах.

Блок управления ЦЗ, разъём

Пусть управляющий провод не подключен ни к чему. Это соответствует сигналу «не делать ничего». Дальше, если провод подключить к массе, замки закроются, если подать «+12 В» – откроются. Такой принцип используют фирмы VW, Mercedes, а название подобных замков – пневматические. Можно сделать иначе: провод подключается к массе, но не напрямую, а через сопротивление. А ЦЗ, в свою очередь, распознаёт тип сигнала («открыть» или «закрыть») по номиналу резистора. Этот принцип актуален для следующих авто: Мазды, Волги Сайбер и для некоторых других.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Причина неисправности центрального замка ВАЗ 2110

Как же быстро человек привыкает ко всему хорошему. Казалось бы, центральный замок, такая мелочь, а до чего…

https://youtube.com/watch?v=bs73IBLGw4M

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Центральный замок — это важный элемент, установленный на ВАЗ 2110. Легким движением руки можно открыть либо закрыть автовладельцу дверь в техническом средстве. На практике встречаются случаи, когда перестал работать центральный замок ВАЗ 2110 частично или полностью поломался. Как исправить неполадки, и каковы их причины?

Типичные проблемы и их решение

Электронные противоугонные комплексы автомобиля подвержены поломкам и различного рода неисправностям. В ряде случаев возникающие технические проблемы можно решить самостоятельно.

В первую очередь, из-за некорректного размещения дополнительных датчиков удара и объема они могут давать сбои, и сигнализация будет срабатывать без очевидных на то причин. Постоянно срабатывающая сигнализация при длительном отсутствии автовладельца может полностью разрядить аккумулятор и лишить хозяина возможности завести двигатель. Для устранения подобной проблемы рекомендуется проверить правильность размещения и подключения датчиков удара и объема и, при необходимости, переподключить их в соответствии с правилами. Неисправные датчики заменить.

Сигнализация может некорректно работать из-за большого количества помех, мешающих работе пульта дистанционного управления. Для решения этой проблемы имеется несколько решений:

• Подносить каждый раз пульт управления как можно ближе к блоку сигнализации или несколько раз нажимать на нужную кнопку.
• Несколько раз выполнить перезагрузку сигнализации. Для этого достаточно на несколько минут снять провод питания с клеммы аккумулятора, надеть его и повторить процедуру 2-3 раза.
• При возможности сменить место постоянной парковки автомобиля, подальше от источников помех.

Если противоугонная система не реагирует на команды с пульта дистанционного управления, устранение возможной неисправности стоит начать с брелока. Если команды с брелка хорошо принимаются вблизи, но не срабатывают с дальнего расстояния, значит, разрядилась внутренняя батарейка на пульте дистанционного управления. Ее можно заменить самостоятельно.

На многих пультах имеется индикатор заряда батарейки. Если такого индикатора нет, устранение проблемы рекомендуется начать с замены батарейки или зарядки брелка.

Если пульт не функционирует с полностью заряженной батарейкой, необходимо проверить работу сигнализации с помощью запасного пульта. Возможно, что и сам пульт вышел из строя. Если запасной брелок хорошо управляет противоугонной системой, то основной рекомендуется заменить.

В случаях, если самостоятельные действия не помогают наладить работу противоугонной системы, рекомендуется обратиться в сервисную службу.

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Выбор системы и подготовка к работе

К одним из плюсов самостоятельной установки относится полная конфиденциальность. Только вы и никто другой будете знать, где находятся ключевые части противоугонки, и какие еще сюрпризы для злоумышленников, дополнительные опции, есть в вашем автомобиле.

Для успешного исхода дела нужно с самого начала проанализировать и понять, что именно вы хотите от сигнализации, где хранится ваше авто и что первостепенно важно: громкая сирена или своевременный обратный сигнал на брелок с большим радиусом действия. Недорогих универсальных систем сейчас предостаточно, более того, в них в основном входят все необходимые опции

От способности удаленно завести двигатель, до датчика угла наклона автомобиля.

Комплект сигнализации

Огромного различия в комплекте одной фирмы от другой на самом деле нет. Желательно сразу приобретать сигналку с брелоком обратной связи, на этом экономить не стоит, точно пригодится. А в основном в коробке вы обнаружите:

• Устройство сирены;
• Всевозможные провода, планки, жгуты;
• Блок управления;
• Антенна (от дальности ее действия будет зависеть цена всего набора);
• Брелоки (один с дисплеем, другой без);
• Инструкция.

Инструкция в нашем случае крайне необходима. Не выкидывайте, не теряйте ее пока не решите вновь поменять противоугонное средство.

Инструмент для монтажа

Для того чтобы правильно установить сигнализацию и обеспечить ей исправную работу заранее подготавливаем все необходимые подручные средства. В первую очередь нам понадобятся:

• Изолирующая лента под цвет проводки в авто;
• Крестовая отвертка, шуруповерт, молоток;
• Мультиметр.

О последнем устройстве поговорим отдельно. Для подключения проводов нам пригодится именно электронный мультиметр. Заранее ознакомьтесь с принципом его действия. Без него подключить электрику не получится.
