Чем стянуть пружину амортизатора без стяжек

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Съёмники для пружин своими руками

Привет друзья! В последнее время всё чаще стал лазить в подвеску, а чтобы снять пружину без съёмника не обойтись. Вот и приходилось всё время побираться)) Не, ну когда-то были у меня съёмники, но уж больно плохой конструкции и вскоре пришли в негодность. Решил сделать съёмники для пружин автомобиля своими руками по образцу тех, которые уже не раз брал у знакомого, конструкцией которых остался доволен.

Для изготовления пружиносъёмников нам понадобятся :

1) Четыре квадрата 90 х 90 мм толщиной 3-4 мм

Обработать как показано на чертеже 2) токарная работа, выточить 6 втулок( 4 шт. с отверстием 16, и 2 с резьбой М 16)

4 шт. с отверстием, 2 с резьбой М 16 3) винт (можно шпильку М 16)

Вот все заготовки

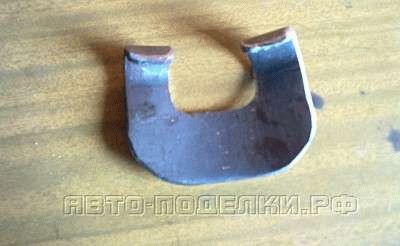

Пластины загибаем сразу «крючком»,

потом придаем изгиб, чтоб обхватывала пружину

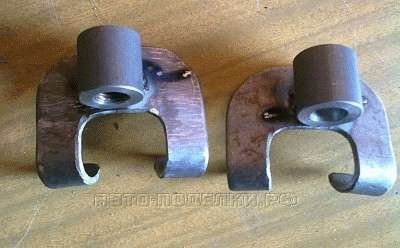

Далее сварка: привариваем втулки к пластинам, к двум втулки с отверстием, ещё к двум с резьбой

Обвариваем, и собираем таким вот образом

При желании красим. Вот и всё!

Благодарю за внимание!

Автор; Виталий Шпаковский г.Гродно, Беларусь

Как сделать пружину в домашних условиях своими руками

Чаще всего вопрос о том, как сделать пружину самостоятельно, используя для этого подручные средства, не возникает. Однако бывают ситуации, когда пружины требуемого диаметра нет под рукой. Именно в таких случаях возникает потребность в изготовлении этого элемента своими руками.

Изготовить небольшую пружину вполне реально

Конечно, пружины для ответственных механизмов, работающих в интенсивном режиме, лучше всего изготавливать в производственных условиях, где есть возможность не только правильно подобрать, но и соблюсти все параметры технологического процесса. Если же нестандартная пружина вам требуется для использования в механизме, который будет эксплуатироваться в щадящем режиме, то можно сделать ее и в домашних условиях.

Самодельные съемники пружин с автомобильных стоек – видео

Самодельная стойка переносная

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.

Зачем нужна такая процедура, как стяжка пружин амортизаторов своими руками? В силу сложившихся обстоятельств и из-за наших хваленных отечественных дорог, бывает, что амортизаторные узлы в машине, даже почти новой, выходят из строя. А в достаточно старой – изнашиваются от времени эксплуатации.

Провести данных ремонт под силу любому автолюбителю, нужно лишь иметь определенные навыки и склонность к владению инструментами. Но вначале нам понадобится стяжка спиралей амортизатора, а, следовательно, и съемник, чтобы облегчить выполнение данных работ.

Стяжка пружин амортизаторов своими руками довольно просто производится в гаражных условиях. В систему каждого амортизатора входят элементы спирали, называемые пружинами. Они помогают выдерживать нагрузки при эксплуатации авто, поддерживают положенный уровень корпуса над поверхностью дороги, и в первую очередь в случае постоянных повышенных нагрузок подлежат износу.

В случае, если амортизатор в порядке, а вот элемент пружины вышел из строя, износился, потерял жесткость, его необходимо срочно заменить. Сделать данную операцию можно, имея специальный съемник (или в обратной ситуации, когда амортизатор подлежит ремонту, а с пружиной, вроде бы, порядок).

Вариантов этого прибора много. Довольно распространенный – реечный. Состоит он из двух реек, выполненных из металла, с резьбой. По две стороны приспособлены крюки, идущие друг к другу при повороте. Крюки цепляются на пружину и производят стяжку при вращении рейки. Ее надо прокручивать, и спираль сжимается, освобождая пространство для осмотра.

Как вариант, можно использовать и ременной съемник. Для него нужны пара «лягушек»-креплений, в них заправлены достаточно прочные ремни из ткани. Сами ремни продеваются в нижний и верхний витки пружины. «Лягушки» сжимают по очереди. Ремни натягиваются, пружина сжимается.

Без данных устройств (или их других вариантов, самодельных или приобретенных в автомагазине), данная процедура превращается в трудно выполнимую.

Для выполнения работ необходимо будет снимать стойки с устройством. Поставьте авто, поддомкратив и зафиксировав положение (можно поставить на специальные подставки из колоды или же сварные – для пущей устойчивости машины).

• Освободив амортизатор, приступим к стяжке пружин при помощи вышеописанного съемника. Вне зависимости от его вида и конструкции, крепим его за нижний и верхний витки пружины и начинаем работу руками;
• Прокручиваем или работаем «лягушками» до ощутимого сжатия детали. Нужно отметить, что пружину полностью сжимать не рекомендуется. От этого может повысится риск поломки или приспособления, или самой детали. Нужно все делать как можно с большей аккуратностью, просто высвобождая элемент от давления, чтобы произвести ремонт или поменять фрагмент амортизатора.

Таким образом, само приспособление – съемник – призвано, чтобы облегчить жизнь автомастеру. Ведь без применения съемника пришлось бы стойку закреплять в тиски, прилагать большое усилие для сжатия пружины.

Также, необходимо, чтобы деталь удерживали дополнительно, пока вы производите работы с амортизационным узлом. А с применением съемника пружины, данные проблемы уходят, и ремонт становится под силу выполнить даже одному в условиях гаража или бокса. К тому же, использование данной процедуры обезопасит мастера от возможного срыва пружины, практически исключая его.

Конечно же, проще всего – заменить сразу весь узел. Или, если есть достаточно свободных средств, обратиться к мастерам на СТО, чтобы они все сделали качественно и в срок. Но ведь придется заплатить довольно хорошую цену за проведение ремонтных работ такого уровня. К тому же, некоторые автолюбители предпочитают любые доступные работы делать исключительно самостоятельно.

К данным видам можно отнести и различные ремонты стоек, основная часть которых – амортизатор. А стяжка пружин амортизаторов своими руками – первоочередная задача, которую необходимо бывает в таких случаях решить.

Решается она довольно просто при помощи устройства, называемого съемник. Он не только сжимает пружину амортизатора, открывая доступ к проведению нужных ремонтных работ. Это еще и безопасное средство стянуть пружину без особых проблем и риска срыва, позволяющее произвести ремонт самостоятельно в гаражных условиях.

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них в гараже своими руками

Принцип работы этого приспособления основан на увеличении крутящего момента за счет изменения плеча приложения силы. Можно сказать классическое решение для большинства случаев в механике. Так точками опоры будет стена, к которой консолью приделано плечо и стойка вернее пружина. Здесь усилия прилагаемые на стойку будут зависеть от длины рычага плеча. Фактически это ручки нашего приспособления. На них можно просто присесть и человеческого веса вполне хватит для того, чтобы сжать пружину. Взгляните на рисунок.

А теперь по порядку, как будет происходит замена, снятие пружины со стойки. Первоначально необходимо развести плечи приспособления и установить на чашку над пружиной. Далее сводим плечи между собой фиксируем, например отрезком трубы.

Дале просто садимся на трубу и тем самым сдавливаем пружину. Усилие на пружину можно регулировать собственным телом, садясь на рычаге чуть дальше или ближе к стойке. Откручиваем гайку, удерживающую поворотную опору и чашку пружины.

Аккуратно встаем, тем самым снимая напряжение сжатия на самой пружине, которая еще установлена на стойке. После распрямления пружины снимаем ее со стойки.

Установку и сжатие новой пружины производим в обратной последовательности.

Съемник своими руками

Те, кто привык проводить ремонт автомобиля своими силами, знает сам как сделать стяжки пружин амортизаторов. Для кого этот опыт новый и сталкивается с ним впервые, мы, на примере поэтапных работ с использованием фото, расскажем, как соорудить съемник для пружин своими руками.

В интернете, или на автомобильном форуме, можно найти информацию о том, как сделать съёмник пружин. Также найти чертёж съёмника пружин амортизатора.

Хотя, это не обязательно. Конструкция довольно-таки простая. Нужно только под рукой иметь необходимые инструменты для изготовления приспособления стяжки пружин амортизаторов.

Необходимо подготовить инструмент и приспособления:

1. Сварочный аппарат или «болгарку».
2. Тиски.
3. Набор ключей.
4. Солидол.
5. Комплект электродов.

Изготовить стяжку пружин в гараже несложно. Для этого понадобится всего несколько часов работы.

Берётся обыкновенный кусок металлической трубы и режется на 4 части. Длина каждого куска 40 мм. Вырезается ¼ часть.

Отдельные детали конструкции нужно зажать в тиски.

Используя молоток, выравниваем один край, как показано на фото.

В результате манипуляций должны получиться 4 крюка.

Далее, выбираем уголок нужного размера.

Разрезаем на 4 куска. Они должны быть на 10 мм больше, чем крючки.

На одной стенке уголка, как показано на фото, сверлится отверстие под резьбовой стержень. Ориентировочный размер 14 мм

Важно, чтобы его ход сквозь отверстие был свободным

Сварив воедино крючки и уголки, мы получим готовые изделия: кронштейны.

Затем кронштейны подбираются с помощью трубы, диаметр которой должен быть 16,5 мм.

Обязательно резьбовые штанги диаметром 16 мм смазывается солидолом. Это даёт возможность избежать быстрого выхода из строя гайки. Точнее, её резьбы.

Далее отрезаются куски трубы и привариваются. На данном этапе используем сварку.

Вот, что получается на выходе: готовое изделие для стяжки пружины.

Вот и рассмотрен вопрос, как изготовить стяжки пружин амортизаторов своими руками, которые можно использовать в рабочем процессе на передней и задней оси транспортного средства.

Стяжка пружин амортизаторов своими руками просто и реально

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Амортизатор

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройство, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с “лягушкой” поочередно работать двумя педальками.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя данное приспособление, вы делаете процесс ремонта безопасным для себя, практически, исключая шанс срыва пружины.

Вывод

Процесс стяжки пружин амортизатора это та мера, с которой сталкивается каждый водитель, пожелавший провести ремонт амортизаторов своими руками, а не везти своего “железного коня” в автосервис.

Однако без съемника провести данную операцию не то чтобы совсем невозможен, но она будет сопровождаться массой сложностей и достаточно высоким риском для человека.

Если же использовать столь простое и не дорогое приспособление для стяжки, риск сразу же сводиться к минимуму, а сам процесс работы становится легким и быстрым.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Работоспособность амортизаторов влияет на общее состояние автомобиля очень сильно. Многие автовладельцы, которые хотят здорово сэкономить на техническом обслуживании, самостоятельно выполняют замену таких деталей в домашних условиях. Для профессионалов уже не составляет труда ни замена защиты амортизаторов, ни самих устройств. Но в таком случае каждый раз требуются стяжки для пружин амортизаторов. Такое приспособление поможет быстро и качественно выполнить работу, а сделать его своими руками хоть и не так легко, но все же возможно при наличии некоторых навыков.

В этой статье речь пойдет о том, как при минимальных затратах денег, времени и сил – можно изготовить стяжки и как правильно их использовать.

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.

Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк

Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой

Получаем 4 небольших изделия из прутов и труб.
Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Вся необходимая информация по игровым автоматам на гривны есть в сети. Вот список для ознакомления тем, кто хочет начать играть в игровые автоматы на реальные деньги с выводом на карту. Украинские пользователи обожают крутить барабаны онлайн слотов и выигрывать реальные призы. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

• старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
• старый шатун от любого двигателя = 0 руб.
• стальной уголок со свалки 1 метр = 0 руб.
• пара штоков от сломанных амортизаторов = 0 руб.
• пригоршня болтов и гаек М12 – М14 = условно бесплатно.

Дрель, болгарка, напильник, сварочный аппарат – такой набор либо есть в гараже, либо доступен у соседа за пару пива. К верхней части домкрата (где расположена вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки. К штатному опорному рычагу домкрата прикручиваем шатун, в него будет заходить стойка амортизатора. Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора. Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников. Следующий съемник пружин, который легко сделать своими руками – стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие – нереально. Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 – М18. Можно использовать шпильку. Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре. Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать. Пружина стягивается при синхронном закручивании гаек на шпильках. Если вы пользуетесь набором из 2-х стяжек – устанавливать их следует строго симметрично.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Читать также: Механическая обработка металла виды и способы

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Делаем стяжки пружин из старого домкрата

Сегодня снял стойку, вот нужно отремонтировать но речь пойдет не о ремонте стойки, а о стяжке пружины. Много видел разных вариантов, из домкрата все делают ВАЗовского по-моему оригинального, но у меня такого нет, а есть по домкрат от Волги ГАЗ 21, вот сейчас я из него попытаюсь сделать съемник. Ещё понадобилось пару обрезков уголка, шатун от той же волги, ну и сварка и болгарка.

В принципе что тут пытаться я его сейчас и буду делать, для этого нужен домкрат, шатун с автомобиля Волга.

Дальше буду делать и показывать что и как….

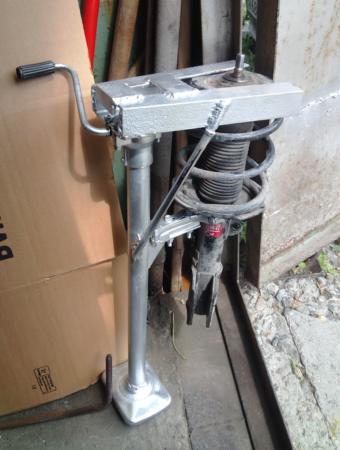

Вот что получилось вниз приварен шатун, а сверху вот это кольцо у меня было срезано с газового баллона, вот это кольцо. Вот она вот такие кольца

У меня есть, я делаю разные изделия из газового баллона и я его использовал для того чтобы сделать съемник.

Вот такие два отрезка, (на выставку не собираюсь ))) на внешний вид особо не обращайте внимания.

Вот такой получился съемник, сейчас я его окультурю, зачищу и пульну из баллончика немного, чтобы он лучше был и покажу как он работает.

Сейчас немного подсохнет потому что я его с баллончика покрасили буду пробовать снимать пружины.

Вот такой простой в изготовлении получился съемник для пружин со стоек делали его около 30 минут, что значит быстро в изготовлении.

Пришлось немного переделать конструкцию, потому как то кольцо которое я вверху преварил разбирать то было хорошо, а вот собирать, попасть в подушку амортизатора тяжело, поэтому пришлось сделать вот так.

Это я не сам придумал, это я подсмотрел и переделал. Вот таким образом мы сжимаем саму пружину без чашки и конструкции, которая стоит сверху амортизатора.

Отличная получилась конструкция, которая прошла испытания и зарекомендовала себя на отлично))) Всем пока.

Автор; Алексей Авраменко Черкассы, Украина

Инструкция по изготовлению

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления. Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк

Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой

Получаем 4 небольших изделия из прутов и труб.
Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Данная методика позволяет быстро соорудить механическое приспособление, которое способно сжать или немного разжать пружину амортизатора для его ремонта, замены или проверки. Единственный минус такого способа состоит в том, что мастер должен уметь пользоваться мобильной сваркой. Если такой аппарат отсутствует или вы не хотите его использовать – то можно соорудить схожее устройство без использования сложного механизма.

Очень хорошим считается метод производства стяжек амортизаторов на основе старого крепкого домкрата. Если помните, такие устройства прилагались к старым моделям автомобилей советского времени. Схема работы его понятна, остается сделать так, чтобы одна часть домкрата могла крепиться к верхнему витку пружины амортизатора, а другая ветка – к нижнему. Это можно сделать за счет разных средств – посмотрите что присутствует в вашем гараже среди деталей и обязательно обнаружите что-то подходящее.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.
