Газ 3110 двигатель 406 инжектор схема проводки

Распиновка ЭБУ Микас 11 ет евро 3

1	Не используется
2	Зажигание 2-3. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
3	Масса цепи зажигания
4	Не используется
5	Зажигание 1-4. Управление первичной обмоткой катушки зажигания, акт. уровень низкий.
6	Форсунка 2. Активный уровень низкий
7	Форсунка 3. Активный уровень низкий
8	Выход на тахометр.
9	Не используется
10	Не используется
11	Не используется
12	Вход +12В от АКБ
13	Вход сигнала с замка зажигания
14	Выход управления главным реле
15	Вход сигнала ДПКВ+ (контакт 2)
16	Вход сигнала ДПДЗ
17	Масса ДМРВ (контакт 2)
18	Вход — датчик кислорода
19	Вход — датчик детонации
20	Масса датчика детонации
21	Не используется
22	Не используется
23	Не используется
24	Не используется
25	Выход управления реле вентилятора 2
26	Не используется
27	Выход управления форсункой 1 цилиндра
28	Выход управления РХХ (контакт 1)
29	Выход управления РХХ (контакт 3)
30	Не используется
31	Лампа СЕ, акт. уровень низкий
32	Питание ДПДЗ
33	Питание ДНД (контакт 1)
34	Вход сигнала ДПКВ (контакт 1)
35	Масса ДНД (контакт 2)
36	Масса ДПДЗ
37	Вход сигнала с ДМРВ (контакт 5)
38	Не используется
39	Вход сигнала с ДТОЖ (контакт 1)
40	Вход сигнала с датчика температуры впускного воздуха (контакт 1)
41	Не используется
42	Вход сигнала ДНД (контакт 3)
43	Не используется
44	Вход +12В от главного реле
45	Выход питания иммобилизатора
46	Выход управления клапаном продувки адсорбера
47	Выход управления форсункой 4 цилиндра
48	Выход управления нагревателем датчика кислорода
49	Не используется
50	Не используется
51	Масса контроллера
52	Иммобилизатор
53	Масса контроллера
54	Не используется
55	Не используется
56	Не используется
57	Не используется
58	Не используется
59	Датчик скорости
60	Не используется
61	Масса выходных каскадов
62	Не используется
63	Не используется
64	Не используется
65	Не используется
66	Не используется
67	Не используется
68	Выход управления реле вентилятора 1
69	Выход управления реле кондиционера
70	Выход управления реле электробензонасоса
71	K-Line
72	Не используется
73	Не используется
74	Не используется
75	Вход запроса на включение кондиционера
76	Не используется
77	Не используется
78	Не используется
79	Вход сигнала датчика фаз
80	Масса выходных каскадов
81	Не используется

Описание устройства

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах. Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов. Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма. Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе. Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания. Конденсатор также выполняет функцию снижения радиопомех. Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063.

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Замена проводки

Совет: замена работоспособных контрольных приборов на панели из-за новых разъемов неоправданная.

Поэтому, при интеграции новой проводки лишь изменяется схема подключения в соединительных клеммах, а для совмещения следует пользоваться схемой электропроводки нового силового агрегата.

Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели  позволит избежать ошибок

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

• карбюраторные двигатели, выпускавшиеся на УМЗ;
• инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Схема автомобиля Газель

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Двигатель 406 — описание

Двигатель внутреннего сгорания марки ЗМЗ 406 производится на Заволжском моторном заводе, который является основным поставщиком комплектующих для Горьковского автозавода (ГАЗ). Также предприятие ЗМЗ занимается изготовлением двигателя модели 405. Эти два мотора стали настоящей гордостью Заволжского завода. По своей конструкции и техническим данным они несколько отличаются друг от друга. Но всё же их принцип работы знает чуть ли не каждый автолюбитель.

На какие автомобили устанавливается данная модель двигателя?

Чаще всего двигатель 406-ой модели устанавливался на «Волгу» модели 31105, а также на хорошо известные «Газельки». Причём с 2003 года Горьковский завод полностью обновил технические характеристики всех моделей этих грузовиков. С того момента 402-е моторы полностью ушли с производства и больше не устанавливались ни на один современный грузовик. На их смену пришли два новых агрегата – ЗМЗ 406 и ЗМЗ 405.

406 двигатель — характеристики и описание

Данная модель двигателя вышла в серийное производство ещё в 1997-м году. Но, несмотря на это, автомобили ГАЗ 3302 «ГАЗель» вплоть до 2003 года укомплектовывались только 402-ми двигателями. Новинка работала на 92-м бензине. Главная деталь, отличающая ее от остальных моделей – это впрыск топлива, который впервые был разработан инженерами на Заволжском заводе. За свой долгий период существования двигатель 406-ой модели обрёл огромную популярность и стал одним из самых распространённых на территории России. Такую популярность он завоевал благодаря своей надёжной конструкции и экономичному расходу топлива.

При эксплуатации 405-го мотора были заметны существенные недостатки: в жаркие летние дни «Волги» и «Газели» попросту перегревались и кипели (наверное, каждый видел такое явление, когда под капотом «ГАЗели» находилась пустая полиэтиленовая бутылка). Это говорило о недоработках в системе охлаждения. Многие водители устанавливали трёхсекционный радиатор на место серийного двухсекционного, но всё же двигатель иногда давал о себе знать. Инженеры Заволжского моторного завода понимали, что дальше так идти не может, и приступили к разработке нового инжекторного двигателя ЗМЗ 406. Он не был разработан с нуля – вся его конструкция напоминала 405-й мотор. Но теперь все недостатки были учтены и не вошли в новый двигатель 406 (инжектор).

Какие изменения в этих двух моделях?

Итак, самое первое отличие 406-го мотора – это наличие инжектора. Карбюратор имел свои недостатки и был ненадёжным. Мощность новинки составляла 145 лошадиных сил. Рабочий объём — 2.4 литра. Агрегат имеет значительно меньший расход топлива, а в зимний период очень легко заводится. Также этот мотор отличается своей высокой надёжностью, чего не скажешь про модель 405. Собственно, это и есть главные преимущества, из-за которых многие автомобилисты выбирают двигатель 406-ой модели.

Примерно черед 200-300 тысяч километров этот мотор требует капитального ремонта. Эта процедура стоит значительно дороже, нежели ремонт ЗМЗ 402 и 405 (примерно 30-40 тысяч рублей). А всё из-за сложной конструкции агрегата. Поэтому, эксплуатируя «ГАЗель», следует помнить, что примерно через 3-4 года она потребует существенных затрат на ремонт.

Схемы топливной системы и зажигания для Газели с двигателем 406

Коммерческие автомобили ГАЗ начали выпускаться в 1994 году, поначалу комплектовались только движками ЗМЗ-402. Позже на этих машинах стали устанавливаться карбюраторные 16-клапанные моторы ЗМЗ-4061.10 (под бензин А-76) и ЗМЗ-4063.10 (для работы на топливе Аи-92).

ЗМЗ-4063 – это двигатель внутреннего сгорания (ДВС), который уже не выпускается Заволжским моторным заводом, но эксплуатируется и по сегодняшний день. Мотор имеет электронную систему зажигания, но при этом топливную систему с карбюраторным впрыском (КВ), модель карбюратора, устанавливаемая с завода – К151Д. Электросхема зажигания – микропроцессорная, в ее состав входят элементы:

• электронный блок управления;
• две сдвоенные катушки;
• высоковольтные провода с наконечниками;
• датчики положения коленчатого и распределительного валов;
• свечи зажигания;
• температурный датчик охлаждающей жидкости;
• проводка («коса»).

Система (схема) питания у автомобилей с КВ очень простая, состоит из минимума компонентов, и это:

• бензобак;
• топливопроводы, включая шланги подачи и «обратку»;
• топливные фильтры тонкой/грубой очистки;
• механический бензонасос;
• воздушный фильтр корпусом;
• карбюратор.

При желании на Газель с ДВС ЗМЗ-4063 можно установить газобаллонное оборудование (ГБО), но только первого или второго поколения, купить его можно очень недорого. Только здесь есть один существенный минус – оборудование уже считается устаревшим, не отвечает всем современным требованиям безопасности.

Схема микропроцессорной системы зажигания двигателей ЗМЗ-4061, -4063 ГАЗель.

Схема микропроцессорной системы зажигания двигателей ЗМЗ-4061, -4063 ГАЗель.

Схема микропроцессорной системы зажигания.

1 – электронный блок системы управления двигателем; 2 – датчик абсолютного давления; 3 – датчик температуры охлаждающей жидкости; 4 – датчик детонации; 5 – датчик частоты вращения и положения коленчатого вала (датчик синхронизации); 6 – электромагнитный клапан (ЭПХХ); 7 – диагностический разъем; 8 – колодка для подсоединения к тахометру; 9 – колодка для соединения системы управления двигателем с электросетью автомобиля; 10, 11 – катушки зажигания; 12, 13, 14 и 15 – свечи зажигания.

Примечание. На автомобиле с двигателем ЗМЗ-4063 и с новой комбинацией приборов отсутствует предохранитель в цепи тахометра и изменен порядок подсоединения проводов к выводам колодок 8 и 9. Дополнительно установлено реле включения электромагнитной муфты вентилятора.

Система зажигания двигателя ЗМЗ-4063 (другой вариант).

В63 – датчик абсолютного давления; В70 – датчик температуры; В74 – датчик синхронизации и скорости вращения; В92 – датчик детонации; D5 – блок управления системой зажигания; F1, F2, F3, F4 – свечи зажигания; FU46 – плавкий предохранитель; Т1, Т4 – катушки зажигания; Y3 – электромагнитный клапан ЭПХХ; Y48* – электромагнитная муфта (если имеется); Х51 – колодка диагностики; К36* – реле включения электромагнитной муфты (если имеется).

Источник

Электросхема Газель 3302 двигатель 402 карбюратор

В1 – датчик указателя давления масла; В2 – датчик сигнализатора аварийного давления масла; В7 – датчик указателя температуры охлаждающей жидкости; В8 – датчик перегрева двигателя; В12 – датчик указателя уровня топлива; В20 – термовыключатель вентилятора системы охлаждения; В46 – датчик спидометра; В67 – датчик уровня тормозной жидкости; В68 – датчик-распределитель; В93 – датчик контрольной лампы воздушной заслонки карбюратора; D4 – блок управления ЭПХХ; Е1, Е2 – левая и правая фары; Е3, Е4 – левая и правая противотуманные фары; Е7, Е8 – левый и правый указатели поворота; Е9, Е10 – левый и правый боковые повторители поворота; Е16 – плафон освещения салона; Е27, Е28 – левый и правый задние фонари; Е30, Е72 – подсветка номерного знака; Е35 – освещение моторного отсека; Е59 – прикуриватель; Е61 – освещение багажника; Е71 – освещение вещевого ящика; Е80 – дополнительный стоп-сигнал; Е81, Е82 – задний фонарь в крышке багажника; F1-F4 – свечи зажигания; F41 – блок предохранителей левый; F42 – блок предохранителей правый; F43 – блок предохранителей в моторном отсеке; G1 – генератор; G2 – аккумуляторная батарея; Н1, Н2 – звуковые сигналы; Н7 – индикатор аварийного давления масла; Н8 – индикатор перегрева; Н16 – индикатор правого поворота; Н17 – индикатор левого поворота; Н19 – индикатор резерва топлива; Н20 – индикатор дальнего света фар; Н30 – индикатор включенного стояночного тормоза; Н54 – индикатор неисправности генератора; Н56 – индикатор падения уровня тормозной жидкости; Н62, Н63 – лампы габаритного освещения передние; Н64, Н65 – лампы фар; Н66–Н69 – лампы подсветки; Н70, Н71 – задние противотуманные фонари; Н72, Н73 – фонари заднего хода; Н74, Н75 – стоп-сигналы; Н76, Н77 – лампы габаритного освещения задние; Н78, Н79 – задние указатели поворота; Н80 – индикатор габаритного света; Н81 – контрольная лампа-дублер; Н92 – контрольная лампа воздушной заслонки карбюратора; Н97 – индикатор обогрева сидений; К1 – реле стартера; К3 – реле стеклоочистителя; К7 – реле звукового сигнала; К12 – реле указателей поворота; К13 – реле индикатора стояночного тормоза; К20 – реле противотуманных фар;

К36 – реле электродвигателя вентилятора системы охлаждения; К40 – реле фар; К42 – реле обогрева заднего стекла; К54 – реле обогрева сидений; М1 – стартер; М2 – электродвигатель вентилятора отопителя; М3 – электродвигатель вентилятора охлаждения двигателя; М4 – стеклоочиститель; М5 – насос стеклоомывателя; М19 – привод антенны; Р1 – спидометр; Р2 – комбинация приборов; Р3 – тахометр; Р5 – вольтметр; Р6 – указатель температуры охлаждающей жидкости; Р7 – указатель давления масла; Р8 – указатель уровня топлива; R1– R4 – помехоподавительные резисторы; R12 – резистор вентилятора отопителя; R14 – нагревательный элемент заднего стекла; R17, R18 – обогреватели сидений; R25, R26 – обогреватели жиклеров омывателя стекла; S1 – выключатель зажигания; S5 – выключатель аварийной сигнализации; S6 – переключатель вентилятора отопителя; S9 – переключатель указателей поворота; S12 – переключатель стеклоочистителя; S18 – выключатель противотуманных фонарей; S19 – выключатель противотуманных фар; S29 – выключатель фонаря заднего хода; S30 – выключатель стоп-сигналов; S36 – выключатель звукового сигнала; S39 – центральный переключатель освещения; S52 – выключатель стояночного тормоза; S54 – выключатель проверки исправности ламп индикаторов; S61 – выключатель обогрева заднего стекла; S63 – переключатель антенны; S70, S71 – дверные выключатели; S72 – выключатель системы ЭПХХ; S77 – выключатель освещения вещевого ящика; S91, S92 – выключатели обогрева сидений; S109 – выключатель подогрева жиклеров омывателя; Т1 – катушка зажигания; V1 – регулятор напряжения; V2 – коммутатор системы зажигания; V3 – электромагнитный клапан ЭПХХ; U2 – магнитола; Х3 – розетка переносной лампы.

Почему греется двигатель 405 газель

помпа, термостат, датчик включения вентелятора, воздух в системе. выбирай по вкусу

вы откуда из какого региона а во первых помойте радиатор вовторых проверьте датчик реле и каррсон в третих проверть помпу в четвёртых посмотрите при поставки морды на уклон в 45грдусов скидывает ли крышка давление но на газ такого нет это как правило болезнь ваз но бывает и пятое если машина на пропане или метане проверте прокладку гбц и колпачки на клапанах маслосьёмные и само сабой больше 120 идти на газу нельзя иначе прогарит нетолько прокладка а и сам гбц вместе с клапанами вообшем вроде всё а там у вас евро прокладка металлизированная должна стоять вообше для газ это нормально от газа всё время горят клапана и прокладки и перегрев а главное это же 405 размер поршни ведь больше на 3 мм чем на 402 тока там есть на помпе принудительное охлаждение а здесь тока охлаждение масла при большом давлении в двигателе и на болльшой скорости готовтись к замене прокладки и проверте помпу

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

• Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
• Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
• Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Снятие и установка

Регулятор напряжения закреплен двумя болтами в моторном отсеке на брызговике правого лонжерона под расширительным бачком.

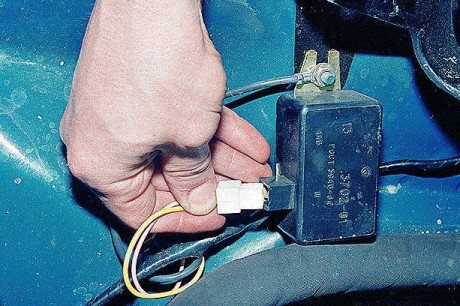

При выключенном зажигании отсоединяем колодку от электрического разъема регулятора.

Ключом «на 10» ослабляем гайку одного и отворачиваем болт второго крепления регулятора.

Меняем регулятор, заворачиваем болт, затягиваем гайку и подсоединяем разъем.

Проверка

1. Перед проверкой регулятора напряжения проверить состояние проводов и надежность соединений между генератором, регулятором напряжения и аккумуляторной батареей.

Следует учесть, что отсутствие зарядного тока может быть вызвано срабатыванием защиты регулятора при коротком замыкании в цепи обмотки возбуждения генератора.

При устранении короткого замыкания работа регулятора напряжения восстанавливается.

2. Регулятор напряжения можно проверить на стенде мод. 532М или непосредственно на автомобиле.

Для проверки на автомобиле нужно иметь вольтметр постоянного тока с пределом измерения до 20–30 В и ценой деления 0,1–0,2 В.

Запустить двигатель и, поддерживая частоту вращения коленвала двигателя в пределах 1700–2000 мин –1 , включить ближний свет фар.

При этом ток зарядки по амперметру должен быть не более 10 А. Если амперметр показывает зарядный ток выше 10 А, необходимо выключить ближний свет фар и включить габаритные огни.

Измерить напряжение на клемме «+» аккумуляторной батареи, оно должно быть в пределах 13,9–14,6 В при температуре регулятора 20 °С.

Если напряжение не укладывается в данные пределы, значит регулятор напряжения неисправен и его нужно заменить.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.

Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

1. Фары за 580 рублей;
2. Передний и задний бамперы за 700 рублей;
3. Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

1. собственно сам мотор;
2. коробку передач;
3. понравились сиденья,
4. электростеклоподъемники передних дверей;
5. стеклоочистители и мотор печки;
6. всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения.

При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

• разъемах подключения к проводке Газели;
• длине проводов от блока управления к датчикам;
• местом выхода жгута проводки к колодке диагностике;
• цепи бензонасоса;
• отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.

Вот таким оригинальным способом можно заполучить не только рабочие детали, требуемые для переделки авто на газ, но и удешевить работу путем продажи ненужных деталей и узлов.
