Где находится реле бензонасоса ваз-2110

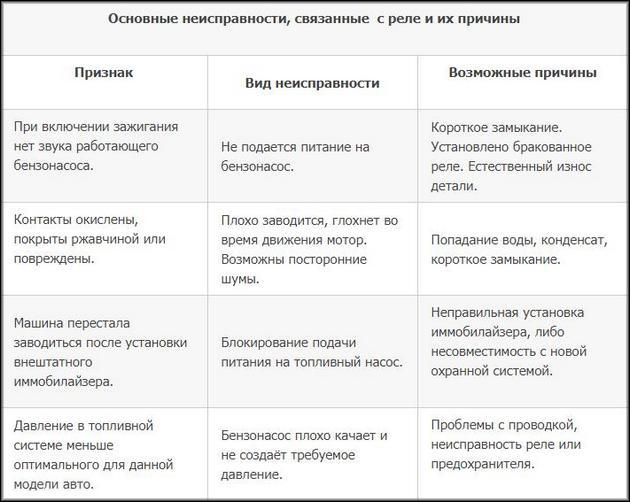

Причины выхода из строя и замена

Ваз 2110 подключение электробензонасоса

Выход бензонасоса из строя происходит по нескольким причинам:

  • езда с пустым бензобаком;
  • не вовремя произведенная замена топливного фильтра и многое другое.

Из-за несоблюдения таких простых правил, электробензонасос работает на износ. Поэтому преждевременно происходят сбои в работе топливной системы.

Подготовка к ремонту

До начала проведения ремонта замены электробензонасоса, надо:

  • отсоединить на аккумуляторе минусовую клемму;
  • снять крышку с бензобака, для предотвращения создания разреженности паров;
  • проверить уровень топлива, в бензобаке его должно быть на уровне середины, но не более;
  • так же рядом надо поставить огнетушитель, только заранее проверить его срок годности.

Чтобы сбросить давление в трубопроводе необходимо завести двигатель,и оставить работающим до полной его остановки.

После выполнения подготовительных работ, откинуть заднее сиденье, снять защитную крышку бензобака.

Замена

Ваз 2110 схема электробензонасоса

Работы проводить аккуратно, разборчиво и последовательно:

  • разъединить разъем бензобака;
  • ослабить хомут;
  • открутить трубки, применяя специальные ключи;
  • снять резиновые прокладки;
  • открутить восемь болтов на корпусе;
  • снять уплотнительное кольцо;
  • вынуть бензонасос.

Ваз 2110 электробензонасос и его снятие

Насос постепенно вынимается вверх, наклоняется к спинкам сидений, для избегания деформации поплавка. Во время выполнения этой работы может пролиться оставшийся бензин. Последнее – снять резиновую прокладку. При замене не полностью модуля, а только бензонасоса придется потратить силы и время:

  • вынуть стопорную пружину с одной направляющей;
  • обжать пластины фиксации;
  • отсоединить модуль;
  • вынуть заборную сетку;
  • разъединить клеммы от насоса и датчика уровня топлива;
  • снять полипропиленовую топливную трубку, она соединена надежно, поэтому надо будет действовать аккуратно, но прикладывая усилия;
  • извлечь и поменять насос.

Сборка

Ваз 2110 электросхема бензонасоса

Ваз 21102 электробензонасос

Производится проверка работы нового бензонасоса. Заводится двигатель, надо дать ему поработать на малых оборотах. Проехать по территории используя разные режимы, прибавляя обороты, уменьшая, на пределах допустимых пространством. Вернуться в гараж. На месте еще раз проверить затяжку разъединяемых деталей.

Замену электрического бензонасоса производить своими руками не составит большого труда. Необходимо только внимательно изучить инструкцию и проявить терпение, внимательность. Перед проведением этой работы нужно просмотреть видео и фотографии. Фото можно использовать и при проведении работ. Сложить их в необходимой последовательности. Цена бензонасоса, ремкомплекта, фильтра топливного в пределах 2000 руб. Выполнение работ по замене бензонасоса не требуют большой квалификации. Поэтому с ней может справиться автомобилист любой категории. После выполнения работ необходимо собрать всю ветошь и утилизировать. Старые манжеты и прокладки так же подлежат утилизации.

Как я искал причину отказа бензонасоса ВАЗ 2110

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание при этом слышен щелчок реле и жужжание насоса и где-то через 3-5 секунд опять слышен щелчок реле и насос замолкает и поворачиваю ключ до конца, работает стартер но двигатель не заводится потому как нет давления в системе питания, насос не качает.Ищу причину отказа бензонасоса путем

проверки предохранителя, который находится

Под боковиной в глубине находятся блок предохранителей, реле и ЭБУ.

Блок реле и предохранителей в увеличенном виде

Вначале проверил предохранитель под номером 3 вынул из гнезда осмотрел состояние контактов и прибором проверил целостность, предохранитель оказался целым (к стати на 15 ампер)это не помогло, далее проверил реле под номером 4. Для этого отвернул гайки указанные стрелками, чтобы снять реле и поставить заведомо исправное. Где взять исправное реле?

Можно снять на время проверки в монтажном блоке реле «дальний свет» оно точно такое же как и реле бензонасоса. Это не помогло, снял заднее сидение под, которым находится бензобак с погружным насосом.

Далее открывается перед нами люк и под ним бензонасос.

Прежде чем произвести выше указанные действия я проверил цепь питания (+)(-) то есть масса бензонасоса на разъёме под номером 5 прибором можно и контрольной лампой результат положительный, проверил целостность цепи на косичке на разъемах под номерами 4,6

Может случиться что не будет цепи питания (+) или (-) на разъеме под номером 5. Если (-)то есть масса не приходит на разъем нужно проверить место соединения с кузовом. У меня цепи питания прозвонились.

Место подключения массы труднодоступное, чтобы добраться нужно разобрать верхнюю и нижнюю облицовку туннеля пола.

Я проверил цепи питания приходят до разъема под номером 4, а бензонасос не работает, то произвел вышеуказанные действия как показано на рисунке, достал топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку

Осторожно вытащил топливный модуль из бака немного, наклонив в сторону правой двери салона, чтобы не погнуть поводок поплавка датчика указателя топлива (ДУТ)

Разобрал топливный модуль. Отдельно проверил насос напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину отказа оказывается плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Купил в сборе с поплавком.

Собрал топливный модуль, не устанавливая в бензобак проверил, работает. Устанавливать насос нужно стрелкой в сторону багажника. Установил и поехал бензонасос работает нормально.

Предназначение

Бензонасос электрический ваз 2110

Принципиальная работа электрического бензонасоса основана на проталкивании топлива под давлением в двигатель. Обычные бензонасосы ваз засасывают бензин из бензобака, незначительный промежуток от насоса до карбюратора позволяет работать при низком давлении. Электрические бензонасосы первых выпусков ВАЗов работали с одинаковой скоростью. Промышленностью налажен выпуск насосов соответствующих растущим требованиям автомобилестроения, теперь работа их полностью зависит от скорости работы двигателя.

Работа электрических бензонасосов осуществляется под давлением, поэтому повышается шум и быстрое нагревание. По этим причинам устанавливаются они в бензобаке. Бензин охлаждает и глушит звук работающего насоса.
