Принцип работы гидрораспределителя с электрическим управлением

Условные обозначения на гидросхеме, как читать гидросхему

Описание	Обозначение на схеме
Основные линии (Basic lines)
Линии управления(Pilot lines)
Дренажные линии(Drain lines)
Линии границы (Boundary lines)
Электрические линии(Electric lines)
Направление движения жидкости (гидравлика)
Направление движения газа (пневматика)
Направление вращения (Direction of rotation)
Пересечение линий
Соединение линий
Быстроразъемное соединение (БРС)(Quick Coupling)
Гибкая линия
Заглушка
Регулируемый компонент(Variable Component)
Компоненты с компенсатором давления
Бак открытого типа (атмосферное давление в баке) (Reservoir Vented)
Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized)
Линия слива в бак (выше уровня жидкости)
Линия слива в бак (ниже уровня жидкости)
Электрический мотор (Electric Motor)
Гидроаккумулятор пружинный(Spring Loaded accumulator)
Гидроаккумулятор газовый(Gas Charged accumulator)
Нагреватель(Heater)
Теплообменник (охладитель)(Cooler)
Фильтр(Filter)
Манометр
Термометр
Расходомер (Flow meter)
Клапан сброса давления («сапун»)(Vented Manifold)
Насосы и моторы (Pumps & motors)
Насос постоянного объема (нерегулируемый) (Fixed Displacement)
Насос постоянного объема (нерегулируемый) реверсивный
Насос переменного объема (регулируемый) (Variable Displacement)
Насос переменного объема (регулируемый) реверсивный
Гидравлический мотор постоянного объема (нерегулируемый)
Гидравлический мотор постоянного объема (нерегулируемый) реверсивный
Гидравлический мотор переменного объема (регулируемый)
Гидравлический мотор переменного объема (регулируемый) реверсивный
Насос-мотор (нерегулируемый) (Combined pump and motor)
Насос-мотор (регулируемый) (Combined pump and motor)
Гидростатическая трансмиссия(Hydrostatic transmission)
Гидроцилиндры
Цилиндр одностороннего действия(Single acting)
Цилиндр двустороннего действия (Double Acting)
Цилиндр двустороннего действия с двусторонним штоком(Синхронный) (Double actin, Double end rock)
Плунжерный гидроцилиндр
Телескопический гидроцилиндр
Гидроцилиндр с демпфером(Cushion)
Гидроцилиндр с регулируемым демпфером(Adjustable Cushion)
Гидроцилиндр двустороннего действия дифференциальный (differential pistion)
Клапаны (Valves)
Обратный клапан (Check valve)
Обратный клапан управляемый (Check valve)
Клапан «или» (Shuttle valve)
Дроссель нерегулируемый (Throttle valve-fixed output)
Дроссель регулируемый(Throttle valve-adjustable output)
Дроссель регулируемый с обратным клапаном
Делитель потока (Flow dividing valve)
Нормально закрытый клапан(Normally closed valve))
Нормально открытый клапан(Normally open valve))
Регулирующий давление клапан — нерегулируемый (Pressure limiting valve, Fixed))
Регулирующий давление клапан — регулируемый (Pressure limiting valve, Variable))
Клапан с пилотным управлением и внешней дренажной линией(Pilot operated, External drain line))
Клапан с пилотным управлением и внутренней дренажной линией(Pilot operated, internal drain line))
Предохранительный клапан(Pressure Relief Valve(safety valve))
Реле давления (Pressure Switch)
Кран (Manual Shut-Off valve)
Тип управления
Пружина(Spring)
Возврат пружиной (Spring return)
Ручное управление(Manual)
Кнопка(Push Button)
Рычаг (Push-Pull Lever)
Педаль (Pedal or Treadle)
Механическое управление (Mechanical)
С фиксацией (Detent)
Пилотное управление внешним давлением (Pilot Pressure)
Пилотное управление внутренним давлением (Pilot Pressure — Internal Supply)
Гидравлическое управление (Hydraulic operated)
Пневматическое управление (Pneumatic operated)
Пневмо-гидравлическое управление (Pneumatic-hydraulic operated)
PVEO
PVEM
PVeH
Соленоид(Solenoid)
Управлением мотором (Motor operated)
Сервопривод(Servo Motor)
Компенсация давления (Pressure Compensated)
Распределители (Directional valves)
2-х позиционный распределитель
3-х позиционный распределитель
2-х позиционный распределитель без фиксации
2-х позиционный, с двумя крайними позициями и нейтралью
2-х позиционный, 2-х линейный
2-х позиционный, 3-х линейный
3-х позиционный, 4-х линейный
Распределитель с механической обратной связью (Mechanical feed back)

hydrostat.ru

Классификация распределителей

Гидрораспределители разделяют по типу запорно-регулирующих элементов на золотниковые, крановые, клапанные, струйные и распределители типа «сопло-заслонка».

Золотниковые распределители получили наибольшее распространение в гидроприводе благодаря простоте их изготовления, компактности и высокой надёжности в работе. Они применяются при весьма высоких значениях давления (до 32 МПа) и значительно бо́льших расходах, чем крановые распределители.

Крановые распределители в гидроприводе нашли самое широкое применение. Конструктивно их запорный элемент выполнен в виде цилиндрической, конической, шаровой пробки или в виде плоского поворотного крана.

Клапанные распределители. Главным недостатком наиболее распространённых золотниковых распределителей являются утечки, которые не позволяют удерживать гидродвигатель под нагрузкой в неподвижном состоянии, а также невозможность работы при высоких давлениях (свыше 32 МПа). В таких случаях для позиционного переключения предпочтительны клапанные распределители, имеющие увеличенные по сравнению с золотниками размеры и массу, но позволяющие герметически перекрывать гидролинии.
Клапанные распределители применяются, в основном, в гидросистемах, в которых необходимо обеспечить хорошую герметичность. Для этого запорный элемент распределителя выполняют, как правило, в виде конического или шарового клапана.

В гидрораспределителе типа «сопло-заслонка» используется принцип построения гидравлических делителей давления.

Крановый гидрораспределитель

К достоинствам струйных распределителей относится низкая чувствительность к загрязнению рабочей жидкости , которая обусловлена отсутствием подвижных частей в таких распределителях.

Необходимость гидрораспределителя на тракторе

Распределитель Р-80 3/1 222Г трехсекционного типа применяется в гидросистеме общего назначения трактора Беларус 80 и для осуществления следующих функций:

• предохраняет систему от гидроперегрузок в процессе подъема или принудительного опускания;
• распределяет поток гидравлической жидкости, которую нагнетает гидронасос между агрегатами системы (гидроцилиндры, гидродвигатели и т. д.);
• разгружает систему на холостом движении при нейтральной выработке за счет перелива трансмиссионной масла в масляный бак;
• выполняет соединение рабочего объема гидроцилиндра для слива технологической жидкости (при работе в нейтральной позиции).

Кроме того, гидравлический распределитель Р80 3/1 222Г служит базовым устройством, на котором производятся различные модификации для применения на погрузочных агрегатах, экскаваторах и дорожно-строительных технике.

Технические характеристики и параметры распределителя можно узнать из описания маркировки Р80, где:

• Р – распределитель.
• 80 – номинальное потребление трансмиссионной жидкости (л/мин).
• 3 – вариант исполнения по технологическому давлению (предельно допустимое 20 МПа, номинальное 16 МПа).
• 1 – тип эксплуатационного назначения (автономное использование в гидросистемах общего назначения).
• 222 – три специальных золотника выполненных по варианту два.
• Г – гидрозамки (обратные клапана).

Недостатки

• невозможность работы при давлениях более 32 МПа;
• значительные утечки рабочей жидкости, возрастающие с увеличением срока эксплуатации распределителя; это приводит к тому, что распределители с большим сроком эксплуатации не могут удерживать в статическом положении под нагрузкой гидродвигатель, и даже если распределитель установлен в положение «заперто», нагруженный вал гидромотора или шток гидроцилиндра постепенно движется;
• облитерация, то есть явление постепенного заращивания узких щелей поляризованными молекулами жидкости, что приводит к постепенному увеличению усилия сдвига золотника;

Назначение и общее устройство гидросистемы МТЗ

Гидравлическая система трактора предназначена для управления и обеспечения энергией устанавливаемого различного дополнительного оборудования, которым может комплектоваться МТЗ 80. Она выполнена в раздельно-агрегатном варианте и в ее состав входят следующие основные элементы:

• насос шестеренчатый;
• силовой регулятор;
• гидроувеличитель;
• цилиндры с раздельным управлением;
• гидрораспределитель МТЗ;
• шарнирным механизмом для навески оборудования;
• вал отбора мощности;
• трубки высокого давления;
• соединительная арматура;
• масляный бак.

Несмотря на большое количество используемых в гидросистеме элементов и узлов конструкция за несколько десятилетий эксплуатации позволила выявить возникающие недостатки в работе и в результате проведенных модификаций их устранить.

В настоящее время работа гидросистемы характеризуется высокой надежностью и большой производительностью, что позволяет использовать самое современное навесное и прицепное оборудование трактору к МТЗ 80. Немаловажный вклад в это вносит гидравлический распределитель Р80, который при соответствующем техническом обслуживании и правильных регулировках практически не требует ремонта.

Оснащение погрузчиком и экскаватором

Трактора МТЗ могут оборудоваться различными типами погрузчиков.

Существуют погрузчики с гидравлическим питанием от гидросистемы трактора. Они подключаются маслопроводами высокого давления к соответствующим выходам гидрораспределителя через разрывные муфты. Также выпускаются варианты погрузчиков с собственными гидрораспределителями. Такие модели подключаются непосредственно к масляному насосу, при этом гидравлические выходы распределителя трактора остаются свободными и могут использоваться с другими механизмами.

В случае необходимости комплектования трактора экскаватором необходимо учесть следующее:

• Вероятнее всего придется заменить штатный распределитель трактора на более мощный, в случае, если оборудование не укомплектовано автономной гидросистемой. Это защитит гидравлическую систему от резких скачков давления и перегрева масла.
• Если экскаватор оборудован своей гидросистемой, то она подключается непосредственно к валу отбора мощности.
• На трактор устанавливается специальная навеска, которая позволяет сместить центр тяжести машины в сторону стрелы, что дает большую устойчивость.
• Монтируются гидравлические опоры, которые также обеспечивают устойчивость трактора при проведении экскаваторных работ.

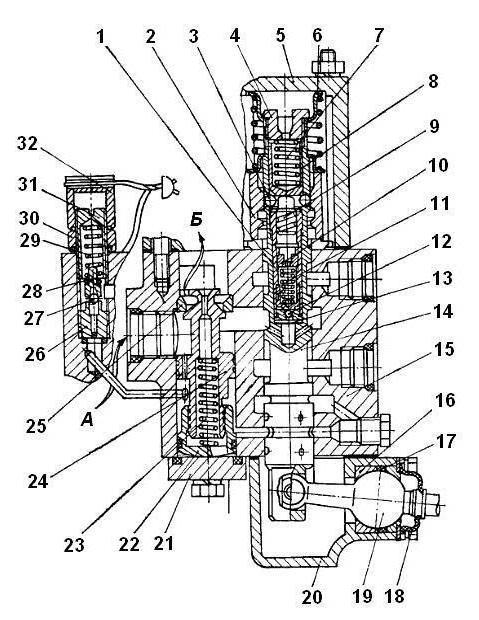

1 Конструкция гидрораспределителя МТЗ 82

Гидрораспределитель Р75-ЗЗР используется для направления потоков жидкости внутри гидравлической системы машины.  С другими узлами гидросистема соединяется при помощи каналов.  Конструкция агрегата предполагает следующие комплектующие:

• каналы, по которым перемещается масло и жидкость;
• пружины;
• эластичные обратные клапана;
• три специальных золотника;
• гильза;
• фиксирующий элемент;
• верхняя и нижняя крышки;
• уплотнительные кольца.

Гидрораспределитель Р-80

Все детали устройства установлены внутрь чугунного корпуса. Защитные крышки (верхняя и нижняя) выполнены из алюминия. Стык крышек с корпусом уплотняется кольцами. Золотники и клапан вмонтированы в специальные отверстия, которые выполнены в литом корпусе. Все золотники и клапан просверлены, образуя при этом несколько сообщенных каналов. Всего в устройстве три канала:

1. Нагнетательный. Проходит через все золотники и клапан.
2. Сливной. Через него производится выпуск отработанной жидкости. Соединяет только золотники.
3. Канал управления. Соединяет регулятор и трубопровод. Проходит также через все золотники и клапан.

Управление золотниками производится с помощью ряда специальных рычагов, смонтированных на сферы. Сфера, в свою очередь, установлена на пластмассовые прокладки.

Частые неисправности

Довольно серьезной проблемой распределителя является выработка в посадочных гнездах между корпусом и золотником. Выявить подобный дефект можно на ощупь. О его появлении свидетельствуют продольные царапины и задиры, вибрирование золотника. Стоит отметить, что золотниковые элементы не являются взаимозаменяемыми. Некоторые умельцы, выполняя ремонт гидрораспределителя Р-80 своими руками, подгоняют по размерам золотник с другого распределителя. Это дает возможность продлить ресурс работы детали. Специалисты такой подход не рекомендуют, несмотря на то что профессиональное восстановление посадочных зазоров – очень трудоемкий и дорогостоящий процесс.

Основные причины самовольного опускания рабочего оборудования (ковша или стрелы) – отсутствие герметичности в резиновых уплотнителях либо засорение (износ) иглы клапана. При возникновении подобной проблемы диагностику следует начинать именно с клапана.

Золотниковые распределители

Клапанные распределители обеспечивают лучшую герметичность, они способны работать при большем давлении чем золотниковые.

Распределители с золотником более компактны, они позволяют обеспечить плавное перекрытие рабочих окон, что важно при наличии больших инерционных масс. Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение

Рассмотрим подробнее устройство, характеристики и принцип работы золотниковых распределителей, получивших широкое распространение.

Число положений гидравлического распределителя

Количество вариантов вариантов соединения гидролиний распределителем называют числом положении. Наибольшее распространение получили двух- и трехпозиционые распределители.

Нейтральным называют положение, при котором золотник устанавливается в неактивном состоянии под воздействие посоятнно действующих сил (например усилия пружины).

Количество подводимых линий

Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:

• p — давление
• t — слив
• a — выход а (например, подвод жидкости в поршневую полость гидроцилиндра)
• b — выход b (например, подвод рабочей жидкости в штоковую полость гидравлического цилиндра)

Область применения

Рис. 4. Включение гидрораспределителя в простейшую гидросистему. Буквами обозначены: Н — насос; Р — распределитель; Ц — гидроцилиндр; КП — предохранительный клапан; Б — гидробак

Золотниковые гидрораспределители используются при номинальных давлениях до 32 МПа. С помощью золотниковых гидрораспределителей, как и с помощью других видов гидрораспределителей, осуществляется управление направлением движения рабочих органов гидродвигателей (валов гидромоторов и штоков гидроцилиндров). Такие распределители установлены, например, в гидросистемах многих экскаваторов, бульдозеров, автогрейдеров и др.

Устройство и принцип работы гидрораспределителя

Рассмотрим устройство четырехлиненйного трехпозиционного распределителя, запертого в нейтральном положении.

Принцип работы гидравлического распределителя 44 схемы продемонстрирован на видео.

В корпусе распределителя выполнены каналы для подвода жидкости. Золотник устанавливается в отверстие, расточенное в корпусе.

Золотник распределителя — деталь, как правило цилиндрическая, на которой выполнены пояски, канавки, проточки, необходимые для разделения или соединения различных каналов, выполненных в корпусе распределителя.

В нейтральном положении золотник удерживается с помощью пружин, в этот момент он запирает линию Р. При наличии управляющего сигнала, электромагнит 1 переместит золотник вправо. В этом положении золотник соединит каналы p и a, t и b. При отсутствии управляющего сигнала, пружины вернут золотник в нейтральное положение. При наличии электрического сигнала на электромагните 2 золотник переместится влево, соединяя каналы p и b, t и a.

Литература

• Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т.М. Башта, С.С. Руднев, Б.Б. Некрасов и др. – 2-е изд., перераб. – М.: Машиностроение, 1982.
• Гейер В.Г., Дулин В.С., Заря А.Н. Гидравлика и гидропривод: Учеб для вузов. – 3-е изд., перераб. и доп. – М.: Недра, 1991.
• Лепешкин А.В., Михайлин А. А., Шейпак А.А. Гидравлика и гидропневмопривод: Учебник, ч.2. Гидравлические машины и гидропневмопривод. / под ред. А. А. Шейпака. — М.: МГИУ, 2003. — 352 с.
• Схиртладзе А. Г., Иванов В. И., Кареев В. Н. Гидравлические и пневматические системы. — Издание 2-е, дополненное. М.: ИЦ МГТУ «Станкин», «Янус-К», 2003 г. — 544 с.

Сброс настроек предохранительного клапана

Подобные нарушения проявляются преждевременным срабатыванием защиты. Предотвратить неприятную ситуацию поможет установка регламентируемого инструкцией давления. Конструкцией многих модификаций предохранительных клапанов выполнение регулировки не предусмотрено. Поэтому, процедуру приходится выполнять вручную. Настройки выполняются в определенной последовательности:

• к гидроузлу подключается манометр;
• повышается нагрузка;
• регулировочный винт проворачивается до момента установки необходимого уровня давления. Проворот против стрелки часов давление снижает, по часовой – повышает.

Регулировку предохранительного клапана гидрораспределителя выполняют на максимальных оборотах двигателя.

Предназначение и устройство гидравлической системы МТЗ

Как сказано выше, трактор МТЗ 80 имеет возможность установки дополнительного навесного оборудования, функционирование которого обеспечивается за счет гидравлической системы трактора. Она состоит из следующих основных узлов:

• Гидробак;
• Фильтр;
• Шестеренный насос;
• Маслопроводы;
• Гидрораспределитель МТЗ;
• Предохранительный клапан фильтра;
• Гидравлический увеличитель (ГСВ);
• Силовой (позиционный) регулятор;
• Гидроцилиндры;
• Вал отбора мощности;
• Рукава высокого давления;
• Боковые и задние выводы;
• Механизм для навесного оборудования;
• Соединительная арматура.

Как видно, гидравлическая система содержит большое число различных узлов и элементов. В течение долгих лет интенсивной эксплуатации спецтехники, был выявлен и устранен ряд конструктивных недостатков, за счет этого общая надежность системы значительно повысилась.

Доработки гидросистемы трактора МТЗ 80, придавшие ей высокую производительность и надежность, позволяют в настоящее время использовать идущее в ногу со временем навесное и прицепное оборудование. Существенное влияние на это оказывает гидрораспределитель Р80. Надежность данного устройства настолько высока, что при правильной регулировке и периодическом техническом обслуживании, оно редко нуждается в ремонте.

Разборка и ремонт распределителя трактора МТЗ-80, МТЗ-50, ЮМЗ-6

Обращаем внимание на распределитель трактора в случае утечек масла из-за износа золотников, неплотного прилегания перепускного и предохранительного клапанов. Давление подключения автоматов возврата золотников или предохранительного клапана должно иметь определенное значение. Для осмотра выкручивают пробки-заглушки из корпуса распределителя и подсоединяют нагнетательный рукав (вход) прибора к полости подъема, а сливной рукав к полости опускания как показано на рис

2.9.1

Для осмотра выкручивают пробки-заглушки из корпуса распределителя и подсоединяют нагнетательный рукав (вход) прибора к полости подъема, а сливной рукав к полости опускания как показано на рис. 2.9.1.

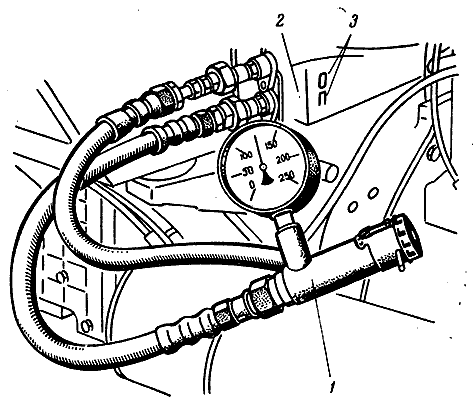

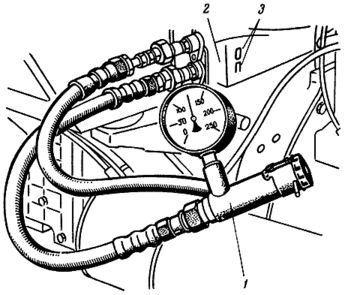

Рис. 2.9.1. Определение технического состояния распределителя трактора МТЗ с помощью прибора КИ-5473: 1 — прибор; 2 — бак гидросистемы; 3 — отметки

Вход устройства КИ-5473 подключают к нагнетательному трубопроводу (о), а выход — к сливному (о) трубопроводу распределителя.

После такого подключения, переведя рукоятку любого золотника распределителя в положение «Подъем», масло, подаваемое насосом в полном объеме (кроме утечек внутри распределителя), идет через диагностирующее устройство. Далее оно течет в нижнюю крышку распределителя, а затем в бак гидросистемы. При рабочем распределителе, объем масла, который проходит через него (один из золотников находится в положении «Подъем»), должен находится в соответствии с измеренной производительности насоса. Для измерения объема масла, который пропускает через себя распределитель трактора, и обнаружения возможных утечек в его сопряжениях, запускают двигатель и устанавливают номинальную частоту вращения коленвала. Поворачивая ручку диагностирующего устройства КИ-5473, имеем противодавление по манометру, а по шкале лимба и указателю отмеряем объем масла, проходящего через КИ-5473. Показатели сравнивают с величиной допустимых утечек масла по нижеприведенной таблице.

Основные показатели распределителя Р75-ЗЗР гидросистемы навески трактора МТЗ-80, справочные данные

Давление срабатывания, МПа:
автомата золотника	12,5—13,5
предохранительного клапана	15,5—16,0
Допустимые утечки масла, л/мин	5,0

При незначительных утечках масла в распределителе, механики иногда пытаются экономить и меняют только один перепускной клапан. Этого делать не рекомендуется, так как истирается не только конусная (запорная) часть клапана, но и его седло. Ведь износ острых кромок седла клапана обычно происходит неравномерно, а значит полная герметичность сопряжения при установке нового перепускного клапана все равно не обеспечивается. При обильной течи масла, распределитель нужно снять с трактора и отправить на ремонт. При незначительных утечках масла в распределителе, не превышающих нормы, проверку распределителя продолжают.

Распространенные неисправности распределителя МТЗ.

Не поднимается навесное оборудование.

Причиной может быть попадание под перепускной клапан мусора попавшего в гидросистему. В этом случае перепускной клапан не закрывается — рабочая жидкость направляется в сливную полость. Распределитель не реагирует на переключения положения золотников. Устраняется: откручивают два болта крышки перепускного клапана, демонтируют пружину с клапаном и удаляют мусор.

В ситуации отсутствия или снижения грузоподъёмности гидравлики трактора сопровождающейся перегревом масла в системе, при возникновении свистящего звука в положении рычага «подъём», свидетельствует о падении уровня масла и подсоса воздуха в систему.

Не фиксируется навесное оборудование в поднятом положении.

Причина — разгерметизация гидрорукавов высокого давления и соединительных гидромуфт, износ компрессионного уплотнения поршня или штока силового гидроцилиндра, износ золотников узла, появление раковин на перепускном клапане, препятствующих плотному закрыванию клапана.

Не опускается, поднимается не навесное оборудование.

Причина — засорение рабочих магистралей распределителя блокирует проход масла. Управление потоками масла невозможно. Устраняют: разбирают и производят промывку, и чистку магистралей, а так же диагностику работы клапанов.

Навесное оборудование резко падает вниз.

Это свидетельствует о внезапном падении давления в системе; при разрыве маслопроводов и падении уровня рабочей жидкости, резкого завоздушивания системы. Устраняют: замена поврежденных трубопроводов, проверяют затяжку сочленений системы, доливают масло до требуемого уровня.

Не срабатывает автоматический переход в нейтральное положение при полном поднятии или опускании гидроцилиндра.

Причина-неисправность шарикового клапана «автоматического выключения фиксатора положения золотника». Устраняют; производят разборку, заменяют изношенные детали клапана и фиксатора.

Диагностика

Проверку распределителя производят после проверки производительности шестирёнчатого гидронасоса системы на номинальных оборотах двигателя, установив количество выданной рабочей жидкости литров в минуту работы. Прибор КИ 5473 подключают к рабочим выводам узла вместо гидроцилиндра. Включают рычаг узла в положение «подъем». Если значение падает больше чем на 5 литр./мин распределитель снимают для проведения ремонта.

Возможные последствия наличия загрязнений

Существует два основных следствия от наличия загрязняющих веществ в составе гидравлической жидкости:

• Падение эффективности гидравлики. Это приводит к резкому снижению КПД всего оборудования/техники. Обычно эффективность падает постепенно и ее трудно обнаружить, если проверяющий специалист не обладает нужными познаниями и опытом. Как минимум подобный эффект приведет к резкому возрастанию расхода топлива.
• Наличие загрязнений ускоряет износ деталей, входящих в состав гидравлической системы. Как показывает статистика, 75-85 процентов неисправности важнейших элементов гидравлики связано именно с наличием загрязнений в используемой жидкости. Существует три основных типа износа: абразивный, адгезионный, усталостный.

Износ абразивного типа Наличие абразивных частиц в гидравлической жидкости приводит к соскабливанию металла с элементов этой системы. Это не только ускоряет износ важнейших компонентов гидравлики, но и повышает общий уровень загрязненности, что ускоряет проявление различных неприятностей.Износ усталостного типа Высокое давление, а также ударные нагрузки, постоянно оказывающие воздействие на изделия, входящие в состав гидравлической системы, являются причиной появления стружки из металла, которая еще больше загрязняет гидравлическую жидкость.Износ адгезионнного типа или облитерация Разнообразные частицы, находящиеся в составе гидравлической жидкости, начинают прилипать к металлическим поверхностям системы. Итог — клапаны перестают правильно функционировать, а сама жидкость не может эффективно циркулировать в системе.

Принцип действия

Устройство гидрораспределителя Р-80 позволяет золотникам в нейтральной позиции оставаться под усилием пружин. Они перекрывают нагнетающий отсек от рабочих канавок, жидкость при этом к цилиндрам не попадает. Кроме того, отсекается путь масла к сливным отверстиям. Поршень при таком раскладе остается в строго фиксированной позиции. После начала подачи масла посредством насоса в нагнетающую полость происходит воздействие на нижнюю часть перепускающего клапана. Под этой направленной силой элемент открывается, масляная жидкость транспортируется в нижнюю часть гидрораспределителя Р-80 и поступает к сливным каналам.

Контрольный паз остается приоткрытым, при этом часть масла сливается, не препятствуя открытию перепускающего клапана. Если золотник находится в плавающей позиции, оба отсека сообщаются между собой посредством сливной магистрали. Рабочая жидкость от помпы беспрепятственно перетекает через распределитель и поступает в резервуар по каналам, которые задействуются в нейтральном положении. В этом режиме поршень способен перемещаться под воздействием нагрузки штока, благодаря агрегации обоих цилиндров.

Распространенные неисправности распределителя МТЗ

Не поднимается навесное оборудование

Причиной может быть попадание под перепускной клапан мусора попавшего в гидросистему. В этом случае перепускной клапан не закрывается — рабочая жидкость направляется в сливную полость. Распределитель не реагирует на переключения положения золотников. Устраняется: откручивают два болта крышки перепускного клапана, демонтируют пружину с клапаном и удаляют мусор.

Не фиксируется навесное оборудование в поднятом положении

Причина — разгерметизация гидрорукавов высокого давления и соединительных гидромуфт, износ компрессионного уплотнения поршня или штока силового гидроцилиндра, износ золотников узла, появление раковин на перепускном клапане, препятствующих плотному закрыванию клапана.

Не опускается, поднимается не навесное оборудование

Причина — засорение рабочих магистралей распределителя блокирует проход масла. Управление потоками масла невозможно. Устраняют: разбирают и производят промывку, и чистку магистралей, а так же диагностику работы клапанов.

Навесное оборудование резко падает вниз

Это свидетельствует о внезапном падении давления в системе; при разрыве маслопроводов и падении уровня рабочей жидкости, резкого завоздушивания системы. Устраняют: замена поврежденных трубопроводов, проверяют затяжку сочленений системы, доливают масло до требуемого уровня.

Борьба с гидроударами

Одной из технических проблем эксплуатации золотниковых гидравлических распределителей является возможность возникновения гидравлических ударов в тот момент, когда пояски золотника перекрывают каналы гидрораспределителя. Поскольку время, за которое осуществляется перекрытие каналов, может быть достаточно малым, то остановка потока жидкости может оказаться слишком быстрой, что и может привести к возникновению гидроудара. Чтобы предотвратить это, распределитель обычно снабжается предохранительным клапаном, который конструктивно располагается в корпусе распределителя.

Механизм и функционирование гидрораспределителя МТЗ 80

• корпуса Р80 3/1 222Г с разъемами для клапанов и каналами подводки технологической жидкости от шестеренчатого насоса и каналов отвода масла от цилиндров;
• трех золотников, которые оборудованы механизмами фиксации и автовозврата;
• верхней крышки корпуса с интегрированными направляющими для управления золотниками;
• специального переливного предохранительного клапана.

Принцип работы гидрораспределителя

Золотники и клапан образуют при подключении гидрораспределителя Р80 3/1 222Г к гидросистеме внутри корпуса несколько объединенных проходных каналов для гидравлической жидкости. Всего предусмотрено три.

1. Нагнетательный – охватывает золотники, переливной клапан.
2. Сливной – при этом варианте соединяются только золотники, а канал обеспечивает выпуск отработанной жидкости.
3. Управления – также проходит через золотники, переливной клапан, но при этом соединяется с технологическим трубопроводом от насоса.

Управление золотниками, соответственно и перенаправление потоков трансмиссионного масла по соответствующим каналам обеспечивает четыре позиции при работе с дополнительными агрегатами и оборудованием. К таким эксплуатационным режимам относят:

• нейтральное,
• подъем,
• опускание,
• положение плавания (опускание рабочих устройств под воздействием собственного веса).

Устройство позволяет выполнять ремонт отдельно на каждом рабочем режиме и схеме подключения Р80.

Заключение

Гидрораспределитель Р-80 является обязательным к установке на машинах, где осуществляется распределение движения гидравлической жидкости. При правильном монтаже масляной магистрали к этому устройству работа всех зависимых от него агрегатов будет осуществляться без каких-либо отклонений. Преимущество данной модели заключается в том, что в случае выхода из строя внутренних элементов можно легко осуществить ремонт распределителя. Для этой цели лучше использоваться специальный ремкомплект гидрораспределителя Р-80, в котором имеются наиболее подверженные износу детали.
