Габариты ваз 2109

Модернизация кузова посредством расширения

Чтобы обезопасить кузов от быстрой деформации, сегодня принято проводить одновременно не только профилактические процедуры, направленные на восстановление изначальных форм, но и тюнинг. Расширение кузова Ваз 2108 – одна из таких возможностей.

Ваз 2108 расширение кузова

Провести расширение кузова на «восьмерке» несложно. Достаточно лишь запастись совокупностью деталей для проведения в соответствии с моделью авто.

Расширение проводится за счет:

• Обвесов;
• Крыльев;
• Композитных бамперов;
• Арок для колеса.

Если суметь провести данный тюнинг правильно, улучшится не только внешний вид автомобиля, который теперь будет смотреться более солиднее, но и повысится защита кузова, снизится вес кузова Ваз 2108, что несомненно важно. Особенно часто делается сегодня расширение с помощью колесных арок

Это дает возможность поставить куда более расширенные колеса или установить проставки величиной до 4 сантиметров

Особенно часто делается сегодня расширение с помощью колесных арок. Это дает возможность поставить куда более расширенные колеса или установить проставки величиной до 4 сантиметров.

Тюнинг Ваз 2108 полное расширение и изменение

Делается расширение также при помощи пластиковых накладок или методом наварки металла. Нередко деталь просто заменяется целиком на тюнингованную, усиливая эффект низкой посадки и добавляя машине рельефности.

Тюнинг – процесс творческий. Если владелец «восьмерки» человек близкий к искусству, то совершить нечто восхитительное на своем автомобиле ему несложно. Вот что ему рекомендуется сделать:

• Набросать будущий эскиз, придуманный самим;
• Примерить его прямо на автомашине;
• Перенести размеры на соответствующий материал (пенопласт или что-либо другое), сделав макет;
• Обработать шедевр стекломатом с добавлением смолы;
• Вывести арку до идеала шпатлевкой, как только завершится полимеризация;
• Зашкурить, загрунтовать и готово. Да, надо не забыть еще и покрасить напоследок.

Кстати, эскиз будущего изделия можно доверить и профессиональному дизайнеру. Он нарисует эскиз вместо вас, ориентируясь на пожелания автовладельца.

Приблизительно по такому же сценарию происходит расширение кузова и другими элементами. Широкие бамперы, дополнительные дверные накладки – все это вместе с готовыми арками впишется в новый стиль.

Характеристика ВАЗ 2109

Модели ВАЗ 2109 стали выпускаться с 1988 года. Основой автомобиля является предыдущая модель ВАЗ 2108. Основное внешнее отличие от предшественника – это изменение кузова на более вытянутый и внедрение пятой двери, что позволило назвать «Девятку» семейным автомобилем.

Сначала ВАЗ 2109 выпускался только с карбюраторным двигателем 1.1 л с 54 л.с., затем появились модифицированные авто с двигателями 1.3 и 1.5 л. Начиная с 2001 года появились первые инжекторные автомобили.

Как и все модели Автоваза, «Девятка» является экономичной и простой в обслуживании. Ремонт возможно производить своими руками, а также заниматься тюнингом.

Автомобиль не выпускается в России уже 13 лет, но до сих пор ВАЗ 2109 часто встречается на наших дорогах.

Технические характеристики ВАЗ 2109

Модификации ВАЗ 2109

На протяжении выпуска ВАЗ-2109 было выпущено несколько модификаций:

• ВАЗ-2109 — базовая модель, карбюраторный двигатель 1,3 литра (1987—1997);
• ВАЗ-21091 — модификация с карбюраторным двигателем 1,1 литра (1987—1997);
• ВАЗ-21093 — модификация с карбюраторным двигателем 1,5 литра (1988—2006);
• ВАЗ-21093i — модификация с инжекторным двигателем 1,5 литра (опытное производство с 1994, постоянное — с ноября 1998);
• ВАЗ-2109-90 — модификация с РПД ВАЗ-415;
• ВАЗ-2109 Carlota — модификация бельгийской фирмы Scaldia-Volga. Стоимость единицы в 1991 году составляла 9100 долл. США;
• ВАЗ-2109 Baltic GL (L) — финская модификация с инжекторным двигателем 1,5 литра (1995—1998).

Особенности утилизации машин

Прежде, чем сдать авто на лом, стоит ознакомиться с принципами данной процедуры. Средний вес транспортного средства равен 1000 кг. Если машина поддается утилизации целиком, в пункте приема отнимут 30% на засор. К последнему относят все неметаллические элементы, загрязнения и т.д.

Рассмотрим, сколько весит машина на металлолом на примере ВАЗ 2105. Масса последней составляет 955 кг. Таким образом, отнимая засор, получаем около 660 кг. Следует учесть и цену лома, которая отличается в зависимости от города. Как правило, в мегаполисах количество рублей, полученных за авто, будет значительно превышать сумму, заработанную в аналогичной организации небольшого населенного пункта.

Прежде чем считать прибыль от сданной в лом машины, необходимо учесть транспортные расходы. Если автомобиль представляет собой груду металла, нужно позаботиться об эвакуаторе. При наличии крутящихся колес и функциональном рулевом управлении, авто может быть транспортировано на буксире. Тогда, данная статья расходов не будет столь существенной. Следовательно, чтобы посчитать, сколько стоят Жигули при сдаче на лом, мало знать, сколько весит ВАЗ 2109 или 21099 на металлолом (915 кг). Необходимо учитывать особенности утилизации и требования, предъявляемые приемными пунктами. Нелишним будет ориентироваться в средней стоимости металлолома в регионе. Дополнительная осведомленность позволит избежать фактов мошенничества со стороны недобросовестных приемщиков.

Несмотря на то, что разборка машины является трудоемкой процедурой, многие владельцы все же решаются на этот шаг. Таким образом, можно отсортировать черные и цветные металлы, сдать их по отдельности, сняв хорошие детали. С экономической точки зрения процедура будет оправдана.

Рассмотрим, сколько весит ВАЗ 2106 на металлолом по отдельным значимым элементам конструкции:

Следует отметить, что демонтаж деталей машины требует много времени и определенных навыков. При неимении последних, рациональнее будет сдать ее в утилизацию целиком.

Источник

Практические аспекты кузова Ваз 2109

Контрольные размеры кузова 21099 ваз

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Ваз 2109 длина кузова

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п

Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше

Длина кузова ваз 2109

Невзирая на все недостатки кузова Ваз 2109, можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Ваз 2109 кузовные размеры

Посмотрите интересный видео обзор Ваз 2109 2008 года

https://youtube.com/watch?v=94_MYNE2Fks

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Ваз 21099 размеры кузова

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости.  Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

Знакомство с кузовом

Основная часть кузова Ваз 21099 – каркас. Он включает в свой состав несколько элементов, соединенных между собой методом сварки. Последняя большей частью выполнена точками или швами, но те компоненты каркаса, на которые ложится большая нагрузка, усилены дугой.

Каркас

Благодаря своей неразборной конструкции, каркас или остов автомобиля Ваз 21099 невероятно стоек к разрушению и обладает достаточной жесткостью. Все основные агрегаты и узлы машины держатся на нем, включая и навесные части кузова, а также различные компоненты интерьера.

Навесные детали

Кузовные части ваз 21099 фото

Что касается навесных частей кузова, то к ним относятся те детали, которые соединяются уже болтами или точечной сваркой в некоторых местах (прихватка):

Двери тоже относятся к навесным частям кузова. Они бывают с опускными стеклами (боковые). Заднее несъемное стекло имеет отличительный, присущий «вазовским» моделям уклон. Лобовое стекло сделано из 3-х слоев и хорошо отполировано;

21099

• Бамперы «99» устанавливаются классически – спереди и сзади. Они пластмассовые, но имеют металлические балки, существенно усиливающие их;
• Сиденья раздельные, имеют множество регулировок, подголовники для безопасности. Установлено комфортное водительское сиденье. Задний диван на Ваз 21099 не такой как у хэтчбеков и конструктивно отличается.

Ваз 21099 кузовное железо

Основные отличия и вес «99»

Интересно будет знать, что Ваз 21099 является своеобразной модификацией «девятки», предназначенной изначально для продаж на экспорт. Другое название автомобиля – Лада Форма. Выпускаться начал с 1990 года.

Тип кузова ваз 21099

По своим конструктивным особенностям Лада Форма немного отличается от моделей Лада Самара. Основные отличия именно в задней части кузова. Как известно, вместо пятой двери здесь появился багажник, как и у всех классических седанов.

Ваз 21099 получился заметно лучше своих предшественников. Он показал на дороге завидную управляемость и высокую устойчивость, что в большей степени было связано с удачно получившимся кузовом.

Чего только стоит клиренс, составляющий 15 см. Для удобной, комфортабельной езды по нашим дорогам это как раз то, что надо. Правда, клиренс «99» меньше, чем у габаритных кроссоверов и вездеходов, но если учитывать легкий вес Ваз 2109, явно видны преимущества автомобиля. К тому же, показатель дорожного просвета можно немного увеличить, если «обуть» колеса в диски с большим размером, хотя излишнее рвение в этом деле явно будет не к месту.

В целом аскетичный «вазовский» кузов за счет своего трансформирования в седан, позволил инженерам добиться большей допустимой нагрузки.

Усиление кузова ваз 21099

На форумах часто спрашивают, сколько весит кузов Ваз 21099? Действительно, знать это очень важно. От веса автомобиля зависит многое, в том числе и показатели динамики, расход топлива и т.д

В этом плане вес «99» практически не отличается от предшественников. Снаряженная масса автомобиля равна 950 кг, а вот кузов весит около 250 кг (это больше, чем у «восьмерки» и «девятки»).

Что касается габаритных размеров, то и они, по сути, явных отличий не получили, не считая длины. Она, естественно, увеличилась на 200 мм, так как появился задний «седановский» свес. Экстерьер тот же, интерьер тоже.

Багажный отсек допускает перевозку различных грузов. Он вполне вместителен, хотя погрузка вещей в такой высокий багажник нередко вызывает затруднения.

Тюнинг автомобиля

Благодаря тому что ВАЗ 2109 является очень практичным и неприхотливым в обслуживании автомобилем, он пользуется популярностью среди молодежи. За счет своего своеобразного спортивного вида и большой легкости он идеально подходит для любителей тюнинга. Модернизация в этой области включает в себя не только преображение внешнего вида, но и тюнинг двигателя. Любители спортивной езды меняют следующее:

• базовые бампера – на стильные спортивные обвесы,
• ставят мощные, прямоточные выхлопные трубы,
• штатные воздушные фильтры — на спортивные.

Автомобиль приобретает улучшенные аэродинамические свойства и повышенную мощность. Но на этом любители тюнинга не останавливаются и модернизируют двигатель на спортивный лад. Сегодня очень часто можно встретить ВАЗ 2109 с турбинными двигателями, которые принимают участие в уличных гонках наравне с иномарками.

Еще один способ тюнинга ВАЗ 2109 — замена приборной панели автомобиля. По конфигурации она схожа с панелями таких марок, как BMW 3, «Мазда 626», «Опель Вектра». Они настолько подходят по конфигурации, что не подвергаются никаким переделкам перед установкой в «девятку». Тот, кто задумает это осуществить, заменит приборную панель баз каких-либо проблем.

ВАЗ 2109, цена которого доступна каждому, хорошо зарекомендовал себя на российском рынке. И несмотря на то что с 2011 года производство «девятки» полностью остановлено, она по-прежнему пользуется высоким спросом. Чтобы сделать машину интересней, придется потратиться, но после тюнинга трудно будет узнать в ней ВАЗ 2109. Цена на такой автомобиль, конечно, возрастает. Затраты, вложенные в изменение и улучшение, добавляются в стоимость. Сегодня разброс стоимости «девятки» очень велик: от 50 до 200 тысяч рублей. Все зависит от состояния и года выпуска, но главное – от дорогостоящего тюнинга автомобиля.

Свежие комментарии

• admin к записи отличия 8v и 16v контроллеров на примере Январь 7.2 8v и Bosch 7.9.7 16v
• admin к записи Полезная информация
• admin к записи Atomic soft
• admin к записи Ответил на вопросы(комментарии) за последние месяцы
• admin к записи Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114)
• admin к записи Чиптюнинг — Про таблицу ПЦН и БЦН (for dummies)
• admin к записи Ответ на вопрос по Atomic Tune 2.8.8
• daser к записи Ангельские глазки
• Kirill к записи Распиновка колодки подключения СУД М7.9.7./Январь7.2 к салонной проводки Европанели (ВАЗ 2114)
• Аноним к записи Ответил на вопросы(комментарии) за последние месяцы

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

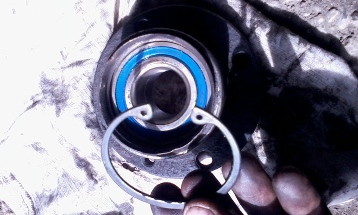

1. Вынимаем стопорное кольцо;
2. Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

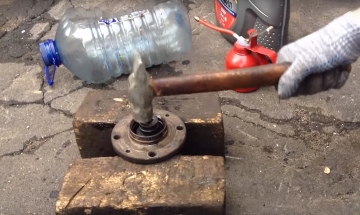

1. Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

1. После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

Теперь можно устанавливать новую деталь

1. Выравниваем ступицу в горизонтальной плоскости.
2. Обрабатываем новый шарикоподшипник литолом или солидолом.

1. Устанавливаем деталь абсолютно ровно в отношении посадочного места.
2. Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

1. После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
2. Монтируем стопорное кольцо;

Замена с помощью съемника и пресса

Существенно облегчить процесс ремонтных работ можно при использовании специального пресса. Он позволяет аккуратно выпрессовать деталь, и установить ее обратно максимально эффективно.

1. Фиксируем деталь в тисках пресса;
2. При помощи штока выдавливаем шарикоподшипник;
3. Запрессовка осуществляется в обратном порядке. Для удобства и безопасности желательно осуществлять запрессовку через снятую деталь.

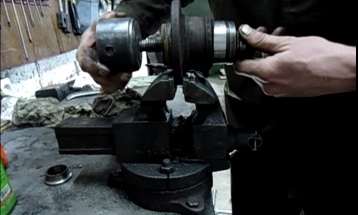

Альтернативой для пресса является наличие специального инструмента в виде съемника. Инструмент поможет сэкономить время при работе. С его помощью можно провести быструю замену заднего ступичного подшипника ВАЗ 2108, а цена его остается в пределах разумного. Так, стоимость колеблется между отметками 1500-700 рублей в зависимости от страны изготовителя и бренда.

1. Устанавливаем ступицу в тисках;
2. Упираем кольцо съемника в шарикоподшипник;
3. На шток с обратной стороны накручиваем болт;
4. Производим плавную запрессовку;

Преимущества такого подхода очевидны – можно установить деталь самостоятельно или демонтировать ее, исключив возможность перекоса.

Сборка и установка узла

После запрессовки нового элемента можно приступать к сборке всего узла. Весь процесс осуществляется в обратном порядке:

1. Устанавливаем на место стопорное кольцо;
2. Монтируем ступицу в сборе непосредственно на ось;

1. Закручиваем стопорную гайку;
2. Надеваем тормозной барабан на направляющие шпильки, закручиваем их;
3. Монтируем колесо на свое посадочное место;

Какие силовые агрегаты использовались на ВАЗ-2109

Собственной модели мотора у этого автомобиля с маркировкой «2109» никогда не существовало, вместо нее устанавливались силовые агрегаты:

Изначально ВАЗ-2109 получил агрегаты 21081 и 2108, которые устанавливались на нее с 1987 по 1997 год. В основе их лежал карбюратор, который подавал топливо. Заменили эти силовые установки из-за неприятной для многих автолюбителей неисправности – при обрыве ремня на приводе ГРМ загибались крышки клапанов.

Карбюратором комплектовалась и модель 21083, с ней чаще всего встречаются «девятки». Разработали эту модель двигателя еще в 1987 году, а начали ставить ее только с девяностых.

Эта версия двигателя представляет собой модифицированный 2108. Основное отличие силового агрегата в том, что при обрыве ремня привода ГРМ поршни клапана не гнут.

Инжекторные модификации двигателя изначально предназначались только для экспорта. Они были разработаны на основе двигателя 21083. Первым вариантом был 2111-80, который после пережил глубокую модернизацию с целью увеличения его мощности. Преобразованный вариант выпускали под маркировкой 11183-20. С 1998 года автомобили с этими моторами стали продавать и на внутреннем рынке.

ПОДВОДИМ ИТОГИ

После ознакомления с советским хэтчбеком ВАЗ 2109, остаются противоречивые ощущения. С одной стороны, это автомобиль, который смело шагнул в будущее, ведь раньше были только заднеприводные модели, но с другой, качество советского автопрома хромает по многим параметрам и существенно уступает иномаркам.

Однако среди всего прочего, авто идеально подходит для новичков, которые только учатся ездить, так как машину можно приобрести за «приземленный» ценник. Вдобавок ко всему, запчасти на хэтчбек можно найти повсюду, и они стоят не так дорого, что является несомненным плюсом. Производить ремонт можно самому в своем гараже, что также многое упрощает.

Машина выглядит довольно спорно, поэтому имеет как сторонников, так и противников экстерьера. Понятно, что внутри не так много свободного места, особенно, для сидящих сзади пассажиров, да и объем багажного отделения явно желает лучшего.

Также качество применяемых при отделке материалов и пластика очень хромает, везде слышны «сверчки» и видны зазоры между панелями. Сами сидения не самые удобные, поэтому во время длительных поездок, может появиться усталость. Исходя из краш-тестов, хэтчбек является опасным автомобилем.

Мощности машине явно недостает, поэтому приходится почти всегда выкручивать двигатель ВАЗа 2109. Но не стоит забывать, что машине уже много лет и в свои года она была очень популярна в Советском Союзе, так как за ней были очереди.

Да, модель не получила кондиционер, гидравлический усилитель рулевого колеса и прочее, зато любители тюнинга могут за достаточно вменяемые средства модернизировать и создавать авто под свои предпочтения, делая из машины уникальное транспортное средство. «Зубило» навсегда останется в памяти и в сердце у тех, кто владел им, невзирая на частые поломки и низкий уровень комфорта.
